HM1200/12000 Zgrzewarka zamykająca do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G

HM1200/12000 Zgrzewarka zamykająca do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G
HM1200/12000 Zgrzewarka zamykająca do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G HM1200/12000 Zgrzewarka zamykająca do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G HM1200/12000 Zgrzewarka zamykająca do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G

Duży Obraz :  HM1200/12000 Zgrzewarka zamykająca do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: CMC
Numer modelu: 1200/12000
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: as per negotiation, USD,EURO,RMB are acceptable
Szczegóły pakowania: demontaż, nago, nadaje się do wysyłki kontenerowej
Czas dostawy: 60 ~ 90 dni
Zasady płatności: T/T, L/C
Możliwość Supply: w zależności od ilości maszyny

HM1200/12000 Zgrzewarka zamykająca do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G

Opis

ZGRZEWARKA SŁUPOWA CNC,

Model: HM1200/12000



Zaprojektowany do słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G



Zakres średnic: 300 ~ 1200 mm, Grubość: 5 ~ 14 mm, Długość: 12000 mm

Standardowa spawarka z pojedynczym łukiem z pojedynczym drutem do spawania łukiem krytym

opcjonalnie: spawarka z podwójnym łukiem z podwójnym drutem (dla dużej grubości)

Zakres zastosowania: nadaje się do spawania wzdłużnego z automatycznym zamykaniem wzdłużnym o średniej długości, jak słup 5G, monopol, słup wysokiego masztu

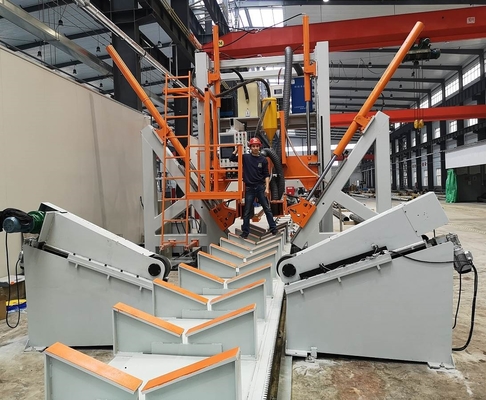

MASZYNA DO ZGRZEWANIA SŁUPÓW CNC, nadaje się do jednego lub dwóch wielokątnych i okrągłych biegunów stożkowych typu skorupowego (stożkowy).jest to automatyczna linia spawalnicza, konstrukcja typu gantry jest nieruchoma i wyposażona w system spawalniczy, wózek o pełnej długości bieguna w kształcie litery V (stół roboczy) z serwomotorem do regulacji prędkości ruchu, Siłownik hydrauliczny popycha koło zaciskowe, aby zamknąć słup i spawać przy w tym samym czasie.

W przypadku słupka z dwoma szwami, po zakończeniu pierwszego spawania szwowego, dolny wałek uniesie się i obróci tyczkę do innej pozycji spoiny, aby rozpocząć drugie zgrzewanie szwowe.





Cechy zastrzeżone:

  1. Automatyczna regulacja CNC, system CNC, ze zmianą średnicy bieguna, automatycznie dostosowuje ciśnienie, automatycznie dostosowuje pozycję stopki, automatycznie dopasowuje prędkość i pozycję podawania, utrzymuj szew spawalniczy zawsze w stanie zamkniętym, aby zapewnić płynne spawanie.
  1. Specjalny system sterowania CNC sprawia, że ​​synchronizacja lewej i prawej strony stopy jest bardzo dobra
  2. W oparciu o kwalifikację poprzedniego procesu, po spawaniu nie ma skręcania spoiny słupowej i nie ma potrzeby podważania i skręcania pręta z tyłu maszyny w celu wyśrodkowania spoiny.
  3. .Drążek znajduje się na stole roboczym w kształcie litery V, a jego ruch jest sterowany serwo, aby zapewnić stabilność spawania głowy i ogona.Spawanie od głowy do ogona znacznie zmniejsza długość ogona, który nie jest spawany.
  4. Liczba rolek dociskowych wynosi 3 zestawy, zaletą jest zmniejszenie nacisku rolki na powierzchnię słupa i zmniejszenie zarysowania powierzchni.Nadaje się do produkcji słupa ośmiokątnego, słupa wielokątnego i słupa stożkowego.Może mieć jednakową średnicę lub stożkową.
  5. Stół roboczy w kształcie litery V (wózek) z zmotoryzowaną funkcją szybkiego powrotu i zmniejsza pracochłonność operatorów.
  6. Funkcja spawania łukiem krytym
  7. Dzięki urządzeniu prowadzącemu z powrotem biegun można go dostosować dostosowując się.W praktyce pozycja spawu jest rzadko regulowana, co zmniejsza pracochłonność operatorów.
  8. Dzięki kamerze zainstalowanej na głowicy maszyny, zgrzew jest odbijany na ekranie głównego panelu sterowania, dzięki czemu śledzenie zgrzewu jest proste i łatwe oraz zmniejsza pracochłonność operatora przy monitorowaniu zgrzewania.
  9. Opracowany przez siebie system ciśnienia oleju i CNC, dzięki czemu spawany słup jest okrągły i ma niewielkie odkształcenie.
  10. W przypadku słupka z dwoma szwami, po zakończeniu pierwszego spawania szwowego, dolny wałek podniesie się i obróci tyczkę do innej pozycji szwu, aby rozpocząć drugie zgrzewanie szwowe
  11. załadunek i rozładunek w pozycji przedniej

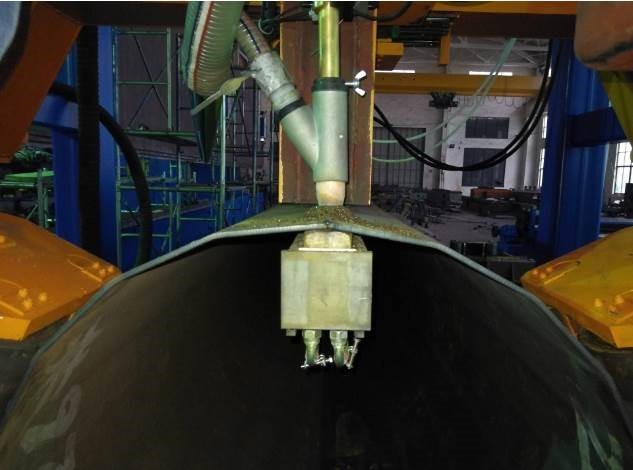

  12. Wewnętrzne bloki miedzi, co znacznie poprawia współczynnik penetracji, który może osiągnąć ponad 85%.Blok miedzi zawiera wodę chłodzącą
  13. Operator: 1 osoba.

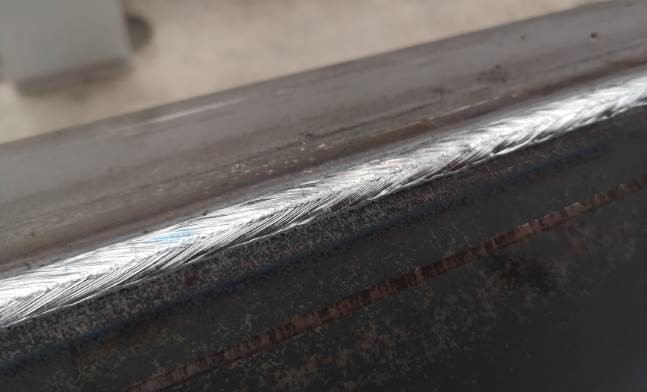

  14. Elementy opcjonalne: dla grubości blachy większej niż 12 mm należy zastosować spawanie łukiem podwójnym i podwójnym drutem (lub podwójnym elektrycznym i trzema drutami) łukiem krytym, DC + AC, spawanie DC przyjmuje wysoki prąd i niskie napięcie, łuk DC uzyskuje dużą penetrację, AC przyjmuje stosunkowo mały prąd i wysokie napięcie łuku, zwiększa szerokość wtopienia i uzyskuje piękne formowanie spoiny.Podwój prędkość spawania, popraw wydajność spawania i zmniejsz zużycie energii.
  15. Element opcjonalny: sieciowy system danych produkcyjnych

Funkcja 1: może dostarczać dane produkcyjne personelowi zarządzającemu produkcją: czas włączenia zasilania, czas spawania, czas bez spawania, wielkość produkcji itp

Funkcja 2: terminowa aktualizacja oprogramowania, aby uzyskać najlepsze i najnowsze oprogramowanie i dane dotyczące doświadczenia, które mogą pomóc klientom w zdalnej diagnostyce usterek i zdalnej regulacji parametrów.Klientom wygodnie jest szybko wznowić produkcję.



Maszyna składa się z następujących części:

  1. Stół roboczy typu V z serwonapędem (Dolly)
  2. Szyny przednie i tylne do stołu V
  3. Główna rama suwnicy
  4. Układ napędowy do stołu roboczego typu V
  5. Hydrauliczna jednostka zaciskowa (w tym rolki zaciskowe)
  6. System spawania łukiem krytym z systemem podawania drutu
  7. System odzyskiwania topnika
  8. Wewnętrzna szyna miedziana z systemem chłodzenia wodą
  9. platforma operacyjna
  10. Rolka obrotowa bieguna, 2 pary
  11. System hydrauliczny
  12. Układ sterowania



Parametr techniczny
1 Średnica słupa 300-1200mm
2 Długość stołu roboczego 12000 mm
3 Grubość słupa 5~14mm, Q235, Q345
4 Ilość nóżek zaciskowych 3 jednostki.3套
5 Moc silnika pompy olejowej 4+4 kW
6 Moc silnika serwo do stołu roboczego typu V (dolly)-

7KW.

Regulacja prędkości, serwo AC

7 Pionowy skok docisku 1000mm
8 Wysokość robocza Odległość od dolnego kąta słupa do ziemi: 700
9



Spawarka

Spawanie łukiem krytym

Standardowa konfiguracja: pojedynczy drut z pojedynczym łukiem,

Opcjonalnie: podwójna elektryczna spawarka z trzema drutami do spawania łukiem krytym

Zasilacz do spawania łukiem krytym DC model 1250

Moc wejściowa AC380V, trójfazowa, 50Hz

Znamionowa pojemność wejściowa 80KVA

Prąd wyjściowy dc250a ~ dc1250a

Znamionowy czas obciążenia 80%

Zasilacz do spawania łukiem krytym AC model 1000A

Znamionowa pojemność wejściowa: 125kva

Moc wejściowa AC380V, jednofazowa, 50Hz

Zakres napięcia wyjściowego: 30 ~ 44 V

Prąd wyjściowy ac250a ~ ac1250a, znamionowy czas obciążenia 60%

Podwójna elektryczna spawarka trójprzewodowa marki: Kaiyuan

10 Średnica drutu spawalniczego

2,5~5mm

Średnica drutu spawalniczego zależy od grubości drutu o podwójnej mocy: jeden drut: 4,0, podwójny drut: 2x1,6

11 Prędkość spawania

0,3 ~ 1,5 m / min

Bezstopniowa regulacja 0,3 ~ 1,5 m/min

Uwaga: inna grubość, inna prędkość)

12 Kierunek spawania Spawanie od dużego końca do małego końca
13 Współczynnik penetracji spawania 80~90%
14 Elementy elektryczne Schneider (marka francuska)
15 PLC systemu CNC Siemens (marka niemiecka)
16 Marka głównego silnika pompy hydraulicznej WNM
17 Silnik stołu roboczego typu V (Dolly) SERWOSILNIK, Siemens (marka niemiecka)
18 Marka spawarki jak poz. 9
19 Waga 22 Tony
20 Wymiary

31000x5500x5100mm

(DxSxW)
