Szczegóły Produktu:
|
Imię:: | Linia do cięcia wzdłużnego cewki stalowej | Materiał rury:: | stal nierdzewna / węglowa |
---|---|---|---|
Zastosowanie rur:: | Meble, poręcze, rury budowlane | Nazwa handlowa:: | CMC |
Grubość jednostki rozcinającej:: | 2,5 ~ 4,5 mm, C245 | Średnica rolki dociskowej:: | 190mm |
High Light: | Linia do cięcia wzdłużnego cewki 37 kW,linia do cięcia wzdłużnego cewki 4 mm |
4x1600 Linia do cięcia wzdłużnego zwojów stali Precyzyjna linia do cięcia wzdłużnego ze stali
Używamy drutu stalowego i drewnianej ramy do mocowania maszyny do produkcji rur;Ponadto zastosowano folię odporną na wstrząsy do ochrony głównych silników.Kontener wykorzystujemy do dostarczania towaru do naszego klienta.Ogólnie rzecz biorąc, zaczynamy od portu FOSHAN, ale możemy też zacząć w innym porcie w zależności od potrzeb klienta.
Po serwisie - Zapewnij serwis 24 godziny * 7 dni w tygodniu 1. Przetestuj maszynę do walcowania rur przed wysyłką 2. Zapewnij wskazówki techniczne dotyczące korzystania z maszyny do produkcji rur 3. Dostarcz części zamienne po kosztach po okresie gwarancyjnym 4. Odbierz informacje zwrotne na temat pracy walcarki rur 5. Zapewnij długoterminową pomoc techniczną 6. Zaoferuj profesjonalnego inżyniera, który pomoże ci poprawić wydajność, zmniejszyć ilość odpadów i obniżyć koszty.
Parametr techniczny:
Surowiec max.grubość 4mm, min.grubość 2,5 mm.stal miękka walcowana na gorąco.
Szerokość materiału: 800-1550 mm
Waga kręgu stalowego: maks. 25 ton
Wewnętrzna średnica cewki stalowej: 508 mm-760 mm
Średnica zewnętrzna kręgu stalowego: maks. 1600 mm
Średnica rolki dociskowej: 190 mm
Moc silnika rolki dociskowej: 2,2 kW, model skrzyni biegów: BWD13, szybkość: 187
Prędkość robocza walca ściskającego: 3 m / min
Ilość wałków wyrównujących zgrubnie: 3, jeden w górę, dwa na dole.
Średnica walca wyrównującego zgrubnego: 125 mm
W przypadku produktów wykończeniowych do cięcia wzdłużnego, tolerancja szerokości cięcia: ± 0,20 mm
W przypadku produktów do cięcia wzdłużnego, maksymalna waga kręgu: 15 ton
W przypadku produktów do cięcia wzdłużnego, Średnica wewnętrzna cewki stalowej: 760 mm
Grubość jednostki rozcinającej: 2,5 ~ 4,5 mm, C245
Specyfikacja dołu z pętlą: 5500 × 2200 mm × 2500 mm Długość × szerokość × głębokość
Średnica wału rozcinającego: 220 mm
Materiał wału rozcinającego: 40Cr
Moc silnika głównego jednostki rozcinającej: 37 kW (960 obr / min), PRZEKŁADNIA 650
Szczegóły ostrza, podkładki, gumowego pierścienia, patrz lista załączników.
Materiał ostrza rozcinającego: H13K, twardość HRC55-58
Moc silnika głównego mechanizmu przewijania złomu: YLJ6.3KG / M
Prędkość przewijania, grubość 4,5mm, max.20 m / min.grubość 2,5 mm, maks.Regulacja prędkości częstotliwości AC 25m / min
Moc silnika głównego jednostki przewijającej: 90 kW (960 obr / min), przekładnia: 850
Szczegóły dotyczące wymiarów patrz załączony rysunek
Szczegóły wszystkich urządzeń:
1. Hydrauliczny wózek do ładowania cewki
Ten wózek może przenosić stalową cewkę i poruszać się w górę iw dół. Chodzenie po szynie prowadzącej na cztery koła, w górę iw dół jest zakończone siłownikiem hydraulicznym, bieg wózka jest zakończony silnikiem i reduktorem skrzyni biegów.
2. Odwijak hydrauliczny
Typ parasola dwugłowicowego, w tym: lewy i prawy element,
Otwieranie i zamykanie: hydrauliczne
Składa się z podstawy stylizowanej na prowadnicę, wspornika, mechanizmu ogranicznika, wału rozwijającego i podwójnej głowicy parasolowej.
Rozwijak może poruszać się od lewej do prawej i jednocześnie centralizować.
3. Prasa hydrauliczna typu Light, głowica łopaty, otwieracz, mechanizm zaciskający:
Składa się z podstawy w kształcie ramy, hydraulicznego ramienia prowadzącego, hydraulicznego mechanizmu głowicy łopaty, hydraulicznego mechanizmu otwierającego, hydraulicznego mechanizmu zaciskającego itp.
3.1 Hydrauliczny mechanizm prowadnicy prasy: Składa się z hydraulicznego ramienia prowadzącego, stalowego koła prowadzącego, koła zębatego i mechanizmu przekładni łańcuchowej, wyposażonego w silnik redukujący prędkość cykloidalnego wiatraczka o mocy 5,5 kW itp.
3.2 Hydrauliczny mechanizm głowicy łopaty: składa się z łopaty łopaty, hydraulicznej głowicy łopaty, hydraulicznego mechanizmu podnoszenia i wyważania łopaty itp.
3.3 Mechanizm hydraulicznego otwierania: składa się z kolumny prowadzącej i tulei prowadzącej, mechanizmu dociskania i podnoszenia hydraulicznego mechanizmu otwierania itp.
3.4 Hydrauliczny mechanizm zaciskający: Składa się ze wspornika, podstawy bloku przesuwnego, 2 rolek dociskających, hydraulicznego mechanizmu podnoszenia i opuszczania górnej rolki, części mocy, skrzyni biegów.itp.
4.Długość stołu roboczego garażu: 3 m

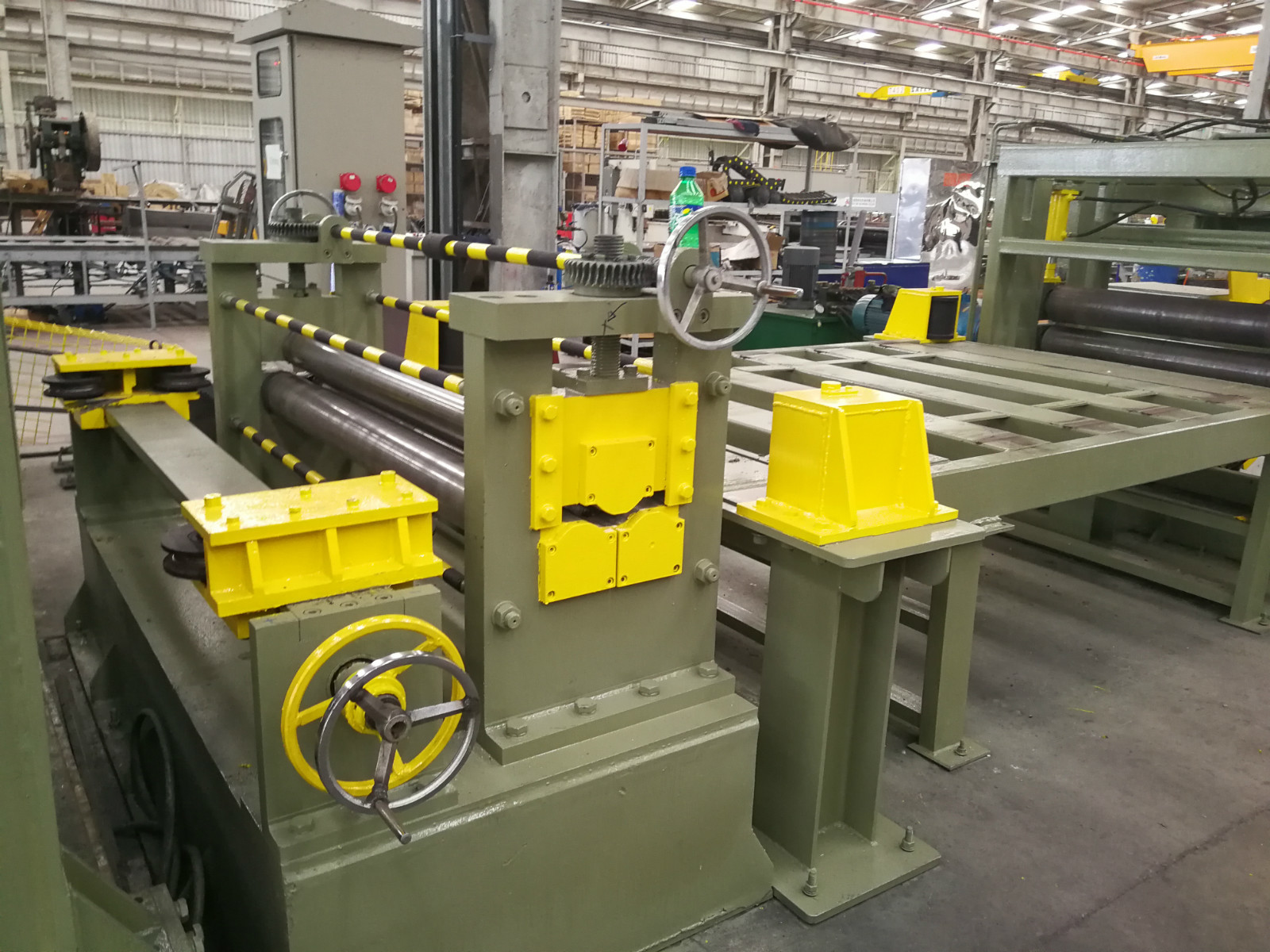

5. Jednostka prostująca
Jednostka wyrównywania zgrubnego posiada trzy rolki do funkcji poziomowania.Jest to tryb nieaktywny.
6. Urządzenie prowadzące przed cięciem
Urządzenie prowadzące składa się ze wspornika roboczego, szyny prowadzącej, mechanizmu regulacyjno-centrującego trzpień śrubowy, podstawy aktywnej prowadnicy, mechanizmu rolek pionowych.
Całe urządzenie przed urządzeniem do cięcia wzdłużnego.
7. jednostka oświetlająca:
Składa się z części mainframe i części mocy.
Część mocy: składa się z podstawy mocy, zwalniacza, silnika z regulacją prędkości prądu przemiennego, skrzynki rozdzielczej przekładni, sprzęgła, sprzęgła, elementów łączących, uniwersalnej przekładni krzyżowej itp.
Część ramy głównej: składa się z podstawy, wspornika w stylu stałym, dużego przesuwnego bloku wału ostrza, dwuczęściowego wału ostrza, aktywnego wspornika, przesuwnego bloku wału narzędzia, aktywnego hydraulicznego mechanizmu regulacji zmiany ostrza, górnego wału narzędzia regulowany mechanizm podnoszenia i opuszczania itp.

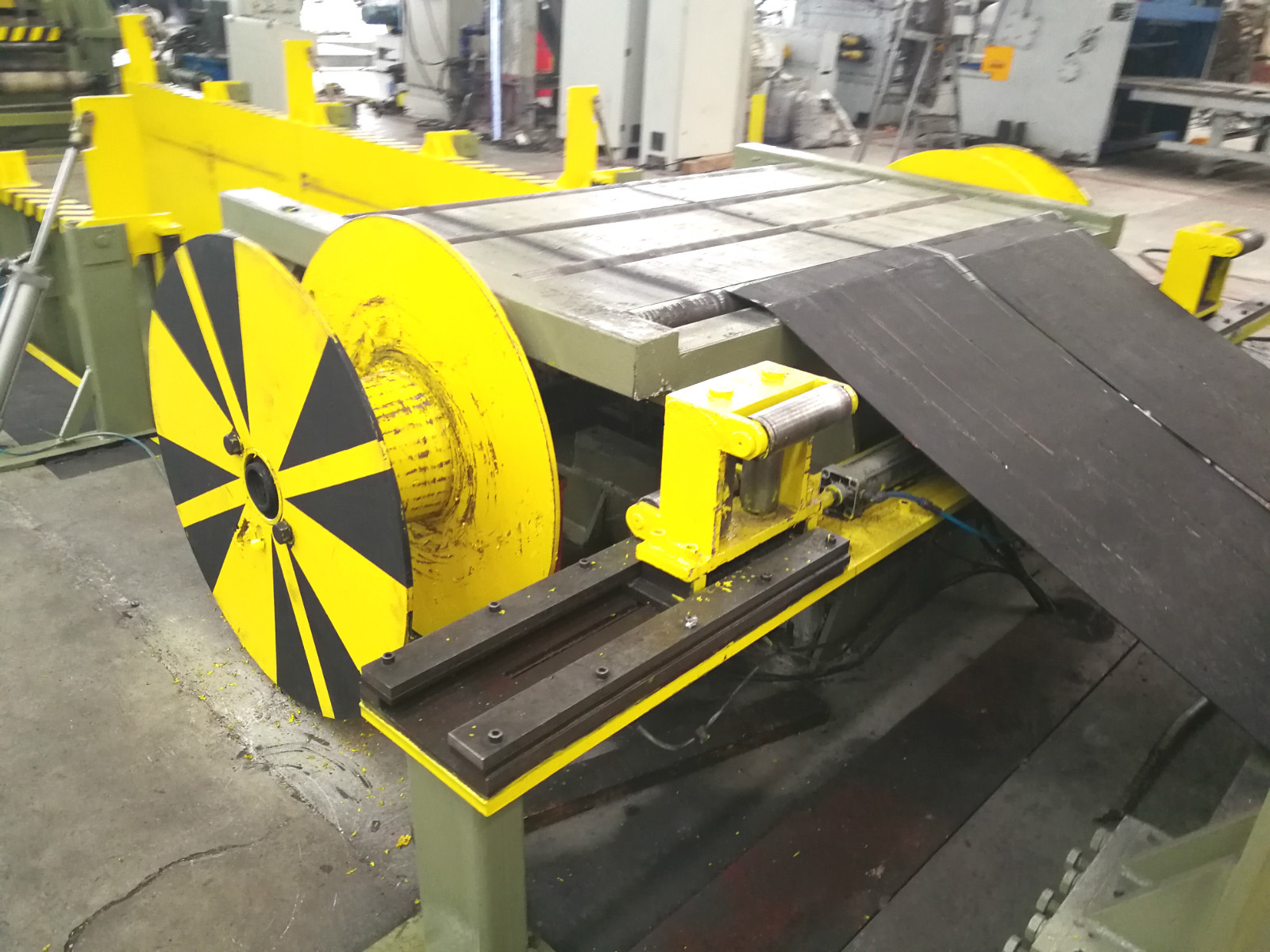

8. Mechanizm przewijania złomu:
Składa się ze wspornika, wału przewijającego, podstawy łożyska, 2 krążków nawijających stożek, mechanizmu przekładni łańcucha i koła zębatego, reduktora, sprzęgła, silnika itp.
9. Stół roboczy pętli i przejść:
Składa się ze wspornika, podstawy łożyska, rolki, płyty nośnej,
Otwór na pętlę Długość × szerokość × głębokość: jako parametr techniczny
stół roboczy przejściowy, z siłownikiem hydraulicznym do podnoszenia.
Zawiera dwie części lewą i prawą.
10. Separacja wstępna, mechanizm napinający, mechanizm hydrauliczny do separacji prasy, mechanizm podtrzymujący płytę:
Składa się z podstawy, podstawy łożyska, łożyska wstępnego separacji, wspornika tłumiącego, płyty tłumiącej, hydraulicznego mechanizmu podnoszenia i opuszczania płyty tłumiącej, wspornika cofania naciągu, 2 rolek odblaskowych naciągu, wspornika separacji prasy, wału separacji prasy, separacji prasy , hydrauliczny mechanizm dociskowy i podnoszący, hydrauliczny mechanizm podtrzymujący płytę, hydrauliczny mechanizm podnosząco-wyważający podtrzymujący płytę, wyposażony w arkusze oddzielające, nylonowe tuleje dystansowe itp.
11. Jednostka jeżdżąca:
Składa się z podstawy, przekładni redukcyjnej odrzutu, wału odrzutowego, płyty łukowej, tarczy rozprężnej, mechanizmu rozszerzania i wsuwania ukośnego bloku przesuwnego, mechanizmu zaciskania hydraulicznego otworu kleszczy, mechanizmu rozprężania i obrotowego cylindra olejowego, mechanizmu ogranicznika, sprzęgła, hydraulicznego aktywnego ramienia podtrzymującego , podstawa, wyposażona w silnik z regulacją prędkości prądu przemiennego itp.
12. Hydrauliczny wózek do rozładunku:
Ten wózek może przenosić oddzielną cewkę, hydrauliczny ruch i podnoszenie, bieg wózka jest napędzany przez silnik czterokołowy tor prowadzący, wysuwa linię i wychodzi.
13. Instalacja elektryczna:
Centralny stół sterujący.
Składa się z szafy, głównej szafy sterowniczej, szafki pomocniczej i innych elementów elektrycznych.Silnik rozcinający i odwijający.
Zabezpieczenie zestawu urządzeń, przycisk zatrzymania awaryjnego i odcięcia zasilania, lampka zatrzymania maszyny itp.
14 Układ hydrauliczny:
Moc hydrauliczna 25 l / min
W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarda rura i tak dalej.
Ostrze do cięcia wzdłużnego, przekładka, płytka dystansowa, lufa dystansowa, lista pierścieni gumowych (nie z maszyną, wymagają dodatkowych kosztów)
Podanie:

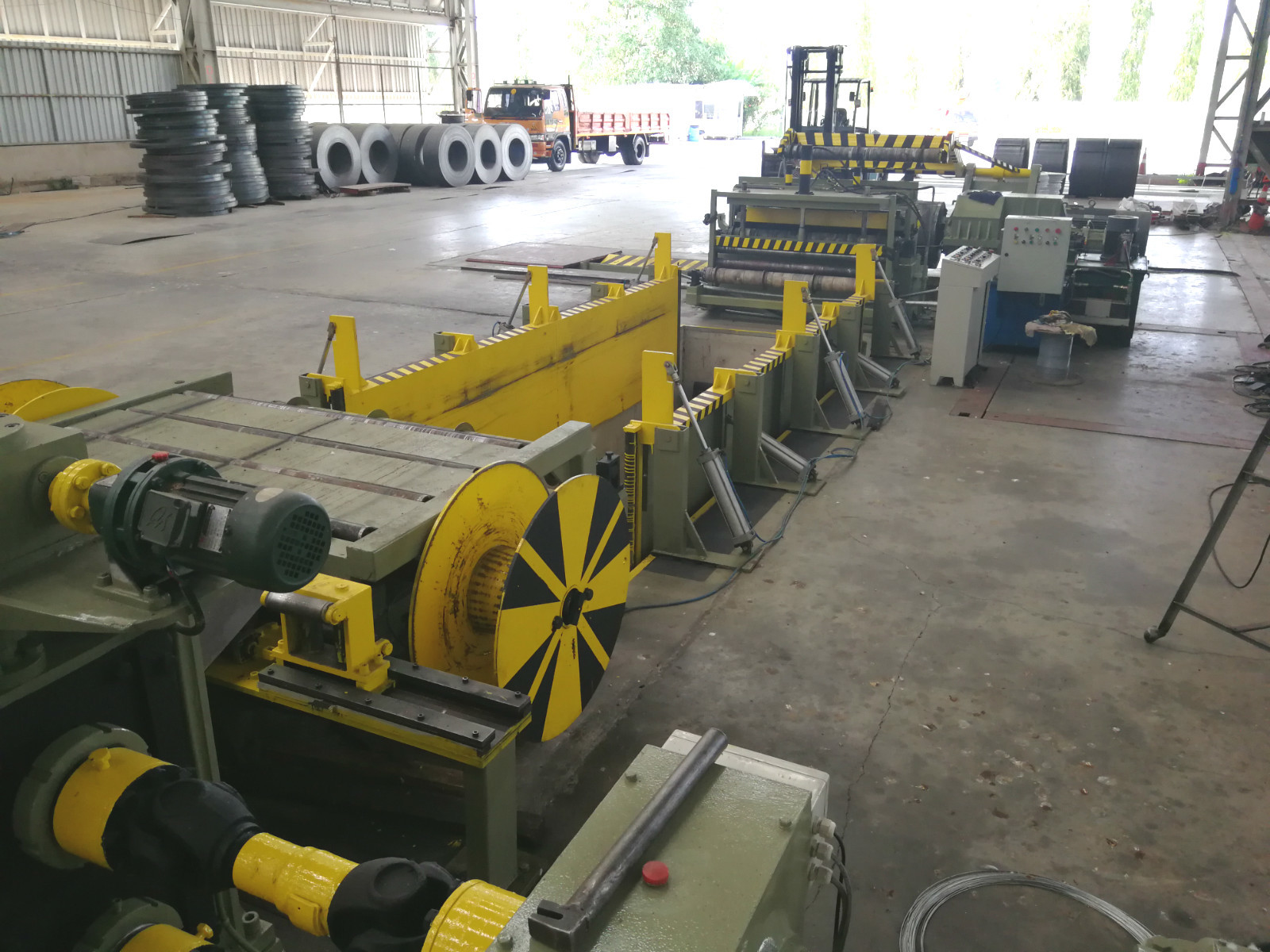

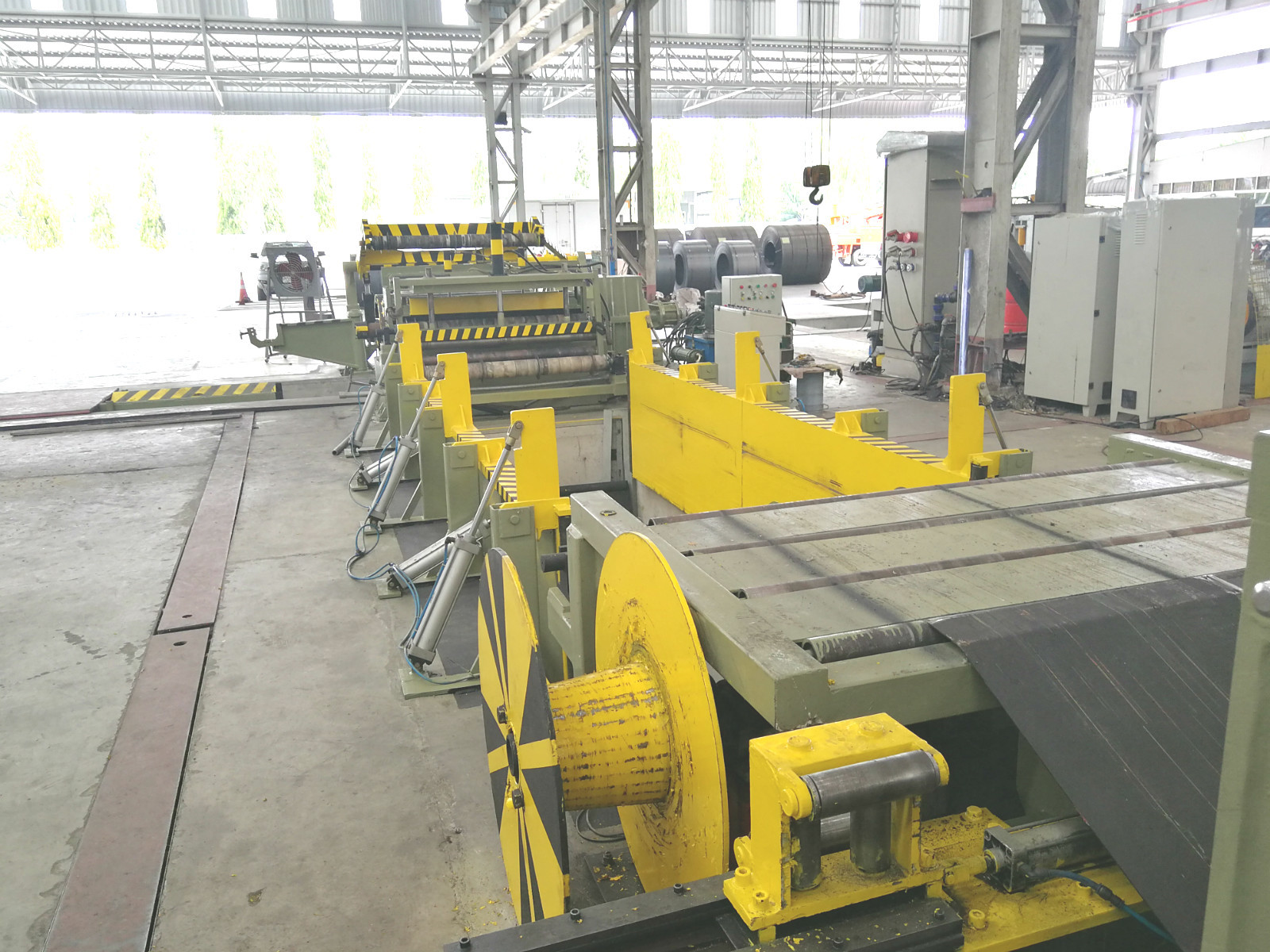

Ta linia służy do rozwijania cewek stalowych, cięcia wzdłużnego blachy i procesu cięcia wzdłużnego cewki
