Szczegóły Produktu:
|
| High Light: | zautomatyzowana spawarka,zgrzewarka słupowa |
||
|---|---|---|---|

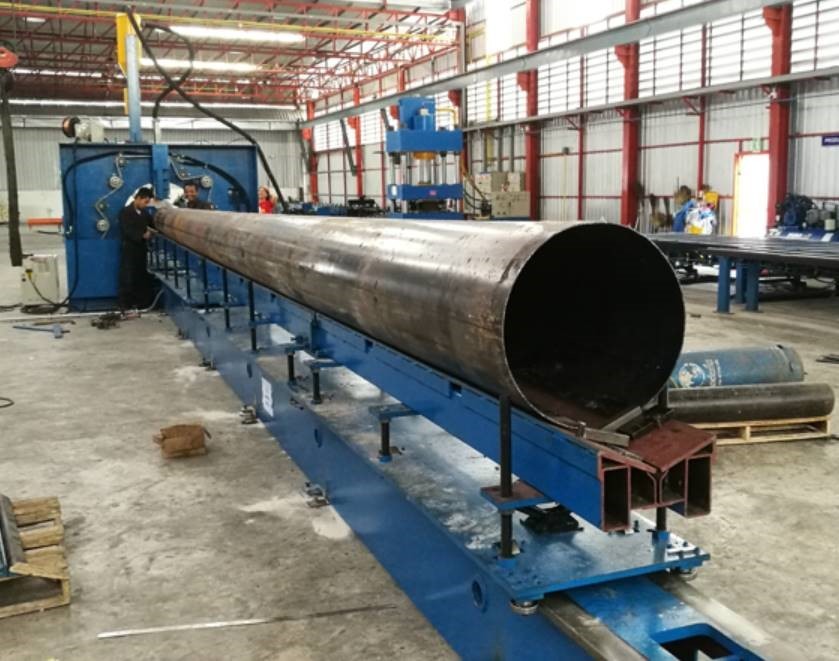

ZGRZEWARKA SŁUPOWA
MODEL: 600/16000
Zastrzeżone cechy
ZASTOSOWANIE: DO SŁUPÓW DO ZGRZEWANIA AUTOMETYCZNEGO
Nadaje się do jednego słupa świetlnego wielokątnego i okrągłego stożkowego (stożkowego) oraz jednego lub dwóch masztów typu muszlowego.jest to automatyczna linia spawalnicza, wózek z silnikiem o regulowanej częstotliwości może ciągnąć słup świetlny od małego końca do dużego końca, siłownik hydrauliczny przez łańcuch mechaniczny, koło ślimakowe popycha koło zaciskowe, aby zamknąć słup i jednocześnie spawać.
Maszyna zawiera następujące elementy:
|
1. Długi stół roboczy z przekładnią i systemem napędowym zębatki do wózka ciągnącego.
|
|
2. Wózek ze stołem podtrzymującym V do ciągnięcia drążka, w tym silnik z regulacją prędkości, układ napędowy, urządzenie prowadzące.
|
|

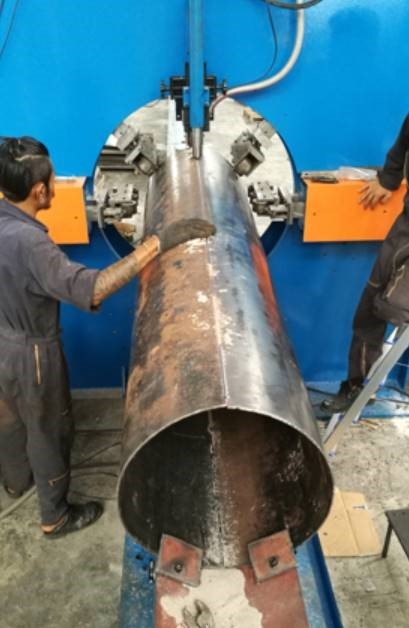

3. Hydrauliczna jednostka do mocowania i spawania, w tym 5 zestawów kół dociskowych do bieguna wielokątnego i stożkowego |
|
4. System spawania łukiem krytym, w tym moc, system podawania drutu spawalniczego, system recyklingu strumienia, drut spawalniczy. |
|
5. Regulowany stół roboczy typu V
|
|
6. układ hydrauliczny, pompa, silnik, układ sterowania
|
|
7. Elektryczny system sterowania, w tym sterownik częstotliwości, panel operacyjny, kabel itp
|
| WŁAŚCIWOŚCI TECHNICZNE | |||
| 1 | Średnica | 60-600mm | |
| 2 | Długość robocza | 16000 mm | |
| 3 | Długość wózka | 19000 mln | |
| 4 | Grubość słupa światła | Średnica słupa światła: 60 ~ 300 mm | 2,8 ~ 5 mm |
| Średnica słupa światła: 200 ~ 600 mm | 4~8mm | ||
| 5 | Ilość nóżek zaciskowych | 5 jednostek (zaletą jest to, że większa jednostka zaciskowa, daje mniejszy nacisk i mniej śladów na powierzchni słupa. | |
| 6 | Moc silnika pompy | 4 kW | |
| 7 | Moc silnika do pchania wózka | 4 KW, typ zmiennej prędkości AC. | |
| 8 | Spawarka | 500A, spawanie łukiem krytym | |
| 9 | Średnica drutu spawalniczego | 1,6~2,0 mm | |
| 10 | Prędkość robocza | Regulacja 1 ~ 3m/min | |
| 11 | Prędkość powrotu | prędkość powrotu wózka jest regulowana, może wynosić 7 m/min | |
| 12 | Główne elementy elektryczne | Schneider (marka francuska) | |
| 13 | Główny sterownik częstotliwości silnika |
Schneider (marka francuska) Lub Delta (marka Tajwan) |
|
| 14 | Główna marka silnika | Siemens lub WNM, znana chińska marka | |
| 15 | Moc spawania Marka | Panasonic (japońska marka) | |
| 16 | Waga | 12000 kg | |
| 17 | Wymiary całkowite (mm) | 36000x4000x4500 mm (DxSxW) | |
| Z | Dolly szybko wracające urządzenie | Po zakończeniu spawania słupa, po naciśnięciu przycisku, wózek powróci do tyłu z dużą prędkością.(uwaga: maszyna ręczna, wózek musi zostać odepchnięty przez operatora, jest to ciężka praca i wymaga więcej czasu) | |
