Szczegóły Produktu:
|
Gwarancja: | 12 miesięcy | Napięcie: | 380V 50Hz lub wykonane na zamówienie |
---|---|---|---|
Wymiary: | Dostosowane | Kolor: | Zwyczaj |
High Light: | 2m / min Monopole Seam Spawarka,1200mm highmast zgrzewarka szwów |

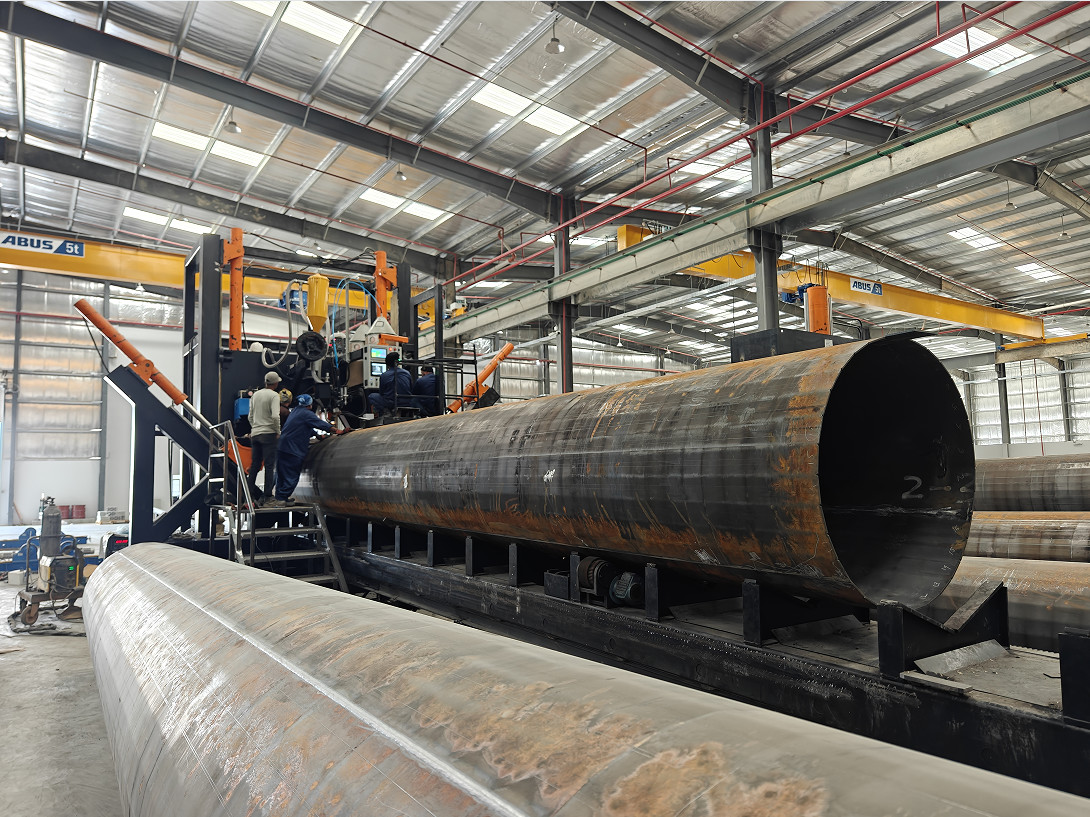

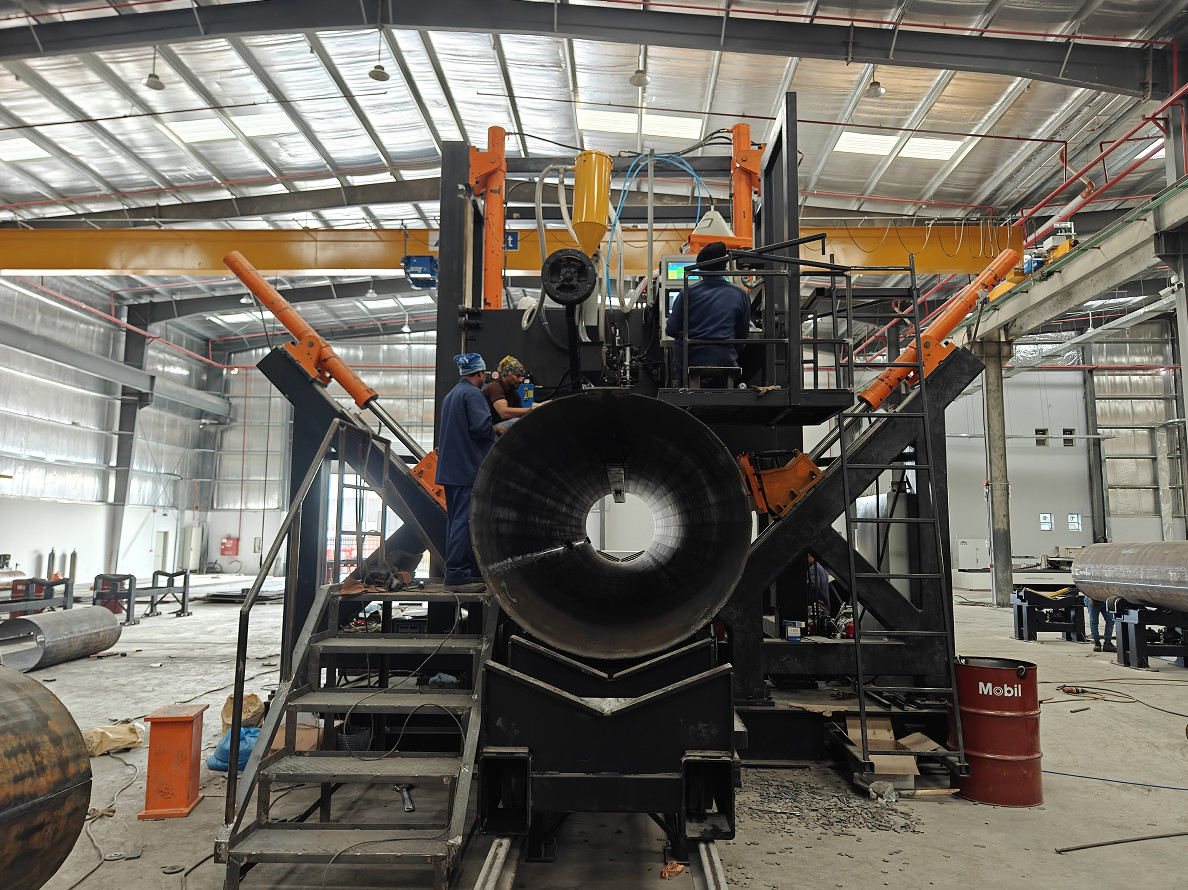

HM1200 / 12000
Zgrzewarka wysokomasztowa i monopolarna
Maszyna zawiera następujące elementy:
Długi stół roboczy do przesuwania wózka i tyczki.
Główna jednostka suwnicy
System jezdny do poruszania się wózka na tyczce
Mocowanie hydrauliczne (w tym kółka dociskowe do słupa)
System spawania łukiem krytym, w tym system podawania drutu spawalniczego.
System odzyskiwania strumienia
Wewnętrzna szyna miedziana z systemem chłodzenia wodą
Wałek wznoszący, 2 sztuki
system hydrauliczny
System sterowania
WŁAŚCIWOŚCI TECHNICZNE | ||
1 | Urabialna średnica | 300-1200mm |
2 | Długość robocza | 12000 mm |
3 | Grubość słupa | 4,5~12mm |
4 | Ilość nóżek zaciskowych | 3 jednostki |
5 | Moc silnika pompy | 5,5 kW |
6 | Ruchomy silnik do wózka | 7KW, serwo AC |
7 | Skok ruchu pionowego | 1000mm |
8 | Siła robocza w ruchu pionowym | 39ton (2 sztuki cylindra x19,5 tony) |
9 | siła robocza przesuwu bocznego | 32ton x 2 sztuki |
10 | Spawarka |
Spawanie łukiem krytym, 630A ~ 1000A, w oparciu o wymagania po stronie klienta. 630A ~ 1000A |
11 | Średnica drutu spawalniczego | Drut spawalniczy 2,5 ~ 4 mm, w zależności od grubości bieguna do wyboru |
12 | Prędkość robocza | 0,3 ~ 2 m/min (Uwaga: różne prędkości grubości będą różne) |
13 | Kierunek spawania | Spawanie zaczyna się od podstawy dużego końca do górnego małego końca wału. |
14 | Zdolność penetracji | 90 % |
15 | Główne elementy elektryczne | Schneider (marka francuska) |
16 | PLC | Siemens |
17 | Marka silnika głównego (dla pompy hydraulicznej) | Siemens |
18 | Siłownik | Siemens |
19 | Moc spawania Marka i model |
Spawanie łukiem krytym Kaiyuan (fabryka Panasonic Janpan w Chinach) |
20 | Waga | 26 ton |
21 | Wymiary całkowite (mm) | 31000x5500x5100 mm (DxSxW) |
PODANIE:
DO SŁUPKA DO ZGRZEWANIA AUTOMETYCZNEGO (na wysoki maszt,monopol itp.).
MASZYNA DO ZGRZEWANIA HIGHMAST POLE , nadaje się do jednego lub dwóch wielobocznych i okrągłych słupów stożkowych typu muszlowego.jest to automatyczna linia spawalnicza, konstrukcja typu gantry jest nieruchoma i wyposażona w system spawalniczy, wózek o pełnej długości bieguna z silnikiem SERVO do regulacji prędkości ruchu, Siłownik hydrauliczny popycha koło zaciskowe, aby zamknąć słup i jednocześnie spawać.
W przypadku słupka z dwoma szwami, po zakończeniu pierwszego spawania szwowego, dolny wałek uniesie się i obróci tyczkę do innej pozycji spoiny, aby rozpocząć drugie zgrzewanie szwowe.
