500mm 12000mm spawarka do słupa świetlnego do słupa komunikacyjnego 5G

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: CMC
Numer modelu: HM500/12000
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: as per negotiation, USD,EURO,RMB are acceptable
Szczegóły pakowania: demontaż, nago, nadaje się do wysyłki kontenerowej
Czas dostawy: 60 ~ 90 dni
Możliwość Supply: w zależności od ilości maszyny

Szczegóły informacji

High Light:

12000mm zgrzewarka do słupów świetlnych

,

500mm zgrzewarka do słupów świetlnych

,

maszyna do produkcji słupów świetlnych 5G

opis produktu



ZGRZEWARKA DO SŁUPÓW CNC 5G

MODEL: HM500/12000

Projekt dla Monopole, highmast, słup 5G



Typ rolki

Specjalnie zaprojektowany do monopolu, słupa wysokiego masztu, słupa komunikacyjnego 5G i normalnego słupa oświetlenia ulicznego

Standard: Zakres średnic: 200 ~ 500 mm, Grubość: 4 ~ 12 mm, Długość: 12 m

Opcja: Zakres średnic: 60 ~ 500 mm, Grubość: 3 ~ 12 mm, Długość: 12 m

Standardowa spawarka z pojedynczym łukiem z pojedynczym drutem do spawania łukiem krytym





Szereg zastosowań:

Zakres zastosowania: nadaje się do spawania wzdłużnego z automatycznym zamykaniem wzdłużnym o średniej długości słupa, takiego jak słup 5G, monopol, słup wysokiego masztu i normalny słup latarni ulicznej



Ta maszyna jest zwykle odpowiednia do zgrzewania słupa wielokątnego i stożkowego średniej wielkości, szczególnie nadaje się do słupa, który ma tylko jeden szew.To automatyczna linia spawalnicza.Wózek wyposażony jest w silnik o regulowanej prędkości, który może pociągnąć drążek do ruchu.Siłownik hydrauliczny sprawia, że ​​koło dociskowe jednocześnie napina słup i spawa.





Cechy zastrzeżone:

1. Automatyczna regulacja CNC, system CNC, ze zmianą średnicy bieguna, automatycznie dostosowuje ciśnienie, automatycznie dostosowuje pozycję stopki, automatycznie dopasowuje prędkość i pozycję podawania, utrzymuj szew spawalniczy zawsze w stanie zamkniętym, aby zapewnić płynność spawalniczy.



2. Na podstawie kwalifikacji poprzedniego procesu, po spawaniu nie ma skręcania spoiny słupowej i nie ma potrzeby, aby personel podważał i skręcał pręt z tyłu maszyny, aby wyśrodkować spoinę.



3.Słup napędowy jest kontrolowany przez konwersję częstotliwości, z funkcją elektrycznego zatrzymania hamulca, aby zapewnić stabilność spawania głowy i ogona, ten system może spawać słup od małego końca do dolnego końca pełnego obszaru i prawie nie ma lewej długości poza spawaniem.W ten sposób zmniejsza się ręczna praca następnego procesu.



4. Liczba rolek dociskowych wynosi 3 zestawy, zaletą jest zmniejszenie nacisku rolki na powierzchnię bieguna i zmniejszenie zarysowania powierzchni.Nadaje się do produkcji słupa ośmiokątnego, słupa wielokątnego i słupa stożkowego.Może mieć jednakową średnicę lub stożkową.



5. Wózek typu pchającego z zmotoryzowaną funkcją szybkiego powrotu, nie ma potrzeby ręcznego odpychania operatora i zmniejsza pracochłonność operatorów.



6. Tylny wózek pchający z pneumatycznym urządzeniem zaciskowym, jest prosty i szybki w porównaniu z ręcznym zaciskaniem.



7. Strona rozładunku jest typu rolkowego, co jest wygodne do załadunku i rozładunku i sprzyja automatyzacji materiałów w górę i w dół.Załadunek i rozładunek mogą odbywać się po tej samej stronie, aby operator mógł uniknąć ruchu na duże odległości.Operator musi pracować tylko w pozycji maszyny hosta, co znacznie zmniejsza pracochłonność.



8. Opracowany przez siebie system synchronizacji ciśnienia oleju i sterowania zmniejsza wymagania dotyczące słupa, dzięki czemu słup po spawaniu jest bardziej zaokrąglony i mniej zdeformowany.



9.Operator: 1 osoba.



10. Rozładunek stojaka rolkowego, 5 zestawów (nadaje się do słupa o długości 12,14 m)



11. Zgodnie z układem warsztatu kupującego można dostarczyć maszyny o różnych kierunkach pracy;



12. W przypadku specjalnych wymagań klientów maszyna może być specjalnie zaprojektowana i wyprodukowana w celu spełnienia różnych biegunów na całym świecie



13.Poprzez kamerę zainstalowaną na głowicy maszyny, szew spawalniczy jest odbijany na ekranie głównego panelu sterowania, dzięki czemu śledzenie szwu spawalniczego jest proste i łatwe oraz zmniejsza pracochłonność operatora w zakresie monitorowania spawania.

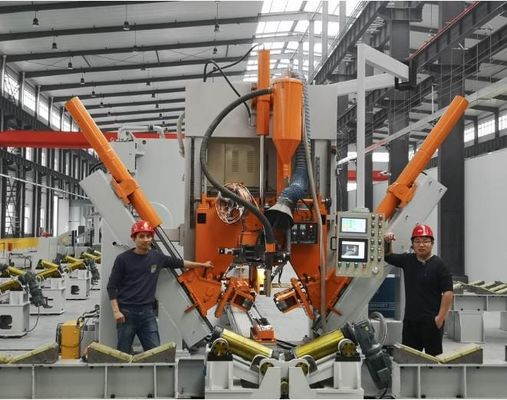

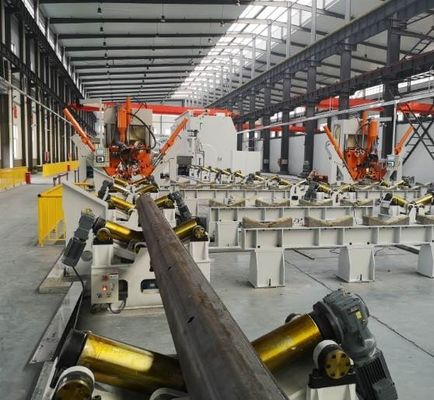

500mm 12000mm spawarka do słupa świetlnego do słupa komunikacyjnego 5G 0 500mm 12000mm spawarka do słupa świetlnego do słupa komunikacyjnego 5G 1



14. Opcja: Zakres średnic: 60 ~ 500 mm, Grubość: 3 ~ 12 mm, Długość: 12 mm





Maszyna składa się z następujących części:

1. Długi stół roboczy do poruszania się wózka

2. Główna rama suwnicy

3. Układ napędowy wózka

4. Regał rolkowy do rozładunku, 5 zestawów (nadaje się do słupa o długości 12,14 m)

5. Hydrauliczna część zaciskowa (w tym rolki zaciskowe, odpowiednie do słupa średniej wielkości)

6. System spawania łukiem krytym z systemem podawania drutu

7. System odzyskiwania strumienia

8. Układ hydrauliczny

9.System sterowania

10. Kamera, system monitorowania szwów spawalniczych

11. Rolka dociskowa, zgodnie z wymaganiami bieguna klienta.

Z 1 zestawem odpowiednim do monopolu Wysoki maszt, forma słupowa 5G.

Opcjonalnie: 1 zestaw odpowiedni do zwykłych słupów oświetlenia ulicznego, minimalna średnica 60 mm (słupki okrągłe i słup stożkowy)

Opcjonalnie: 1 zestaw odpowiedni do zwykłych słupów oświetlenia ulicznego, minimalna średnica 60mm (słup ośmiokątny)

Opcjonalnie: zestaw tylnych zacisków pasujących do zwykłych słupów oświetlenia ulicznego .(Zawiera małe narzędzie, odpowiednie do tyczek o bardzo krótkiej długości, np. ramię o długości 1~2 metrów)

Parametr techniczny
1 Średnica słupa

Standard 200-500mm

Opcja 60 ~ 500 mm

2 Długość stołu roboczego 12000 mm
3 Grubość słupa

3~12mm, Q235, Q345

(Poznaj średnicę 100, grubość 6 mm, średnicę 80, grubość 5,5 mm)

4 Ilość nóżek zaciskowych 3 jednostki.
5 Moc silnika pompy olejowej 4+4 kW
6 Moc silnika mobilnego 4KW.Regulacja prędkości
7 Pionowy skok docisku 500mm
8 Wysokość robocza Odległość od dolnego kąta słupa do ziemi: 850mm
9 Spawarka

1000A, spawanie łukiem krytym

Standardowa konfiguracja: pojedynczy drut z pojedynczym łukiem,

10 Średnica drutu spawalniczego 2 mm, 3,2 mm, średnica drutu spawalniczego zależy od grubości słupów.
11 Prędkość spawania

Bezstopniowa regulacja 0,8 ~ 3,0 m / min

Uwaga: inna grubość, inna prędkość)

12 Współczynnik penetracji spawania 80%
13 Elementy elektryczne Schneider (marka francuska)
14 PLC systemu CNC Siemens (marka niemiecka)
15 Marka spawarki HUAYUAN, chińska marka
16 Waga 8 ton
17 Wymiary 27000x3500x4500 mm (DxSxW)
