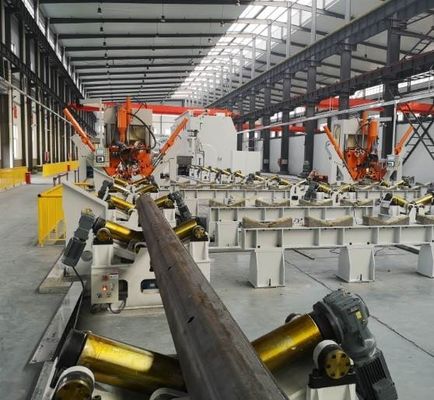

ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000

Szczegóły Produktu:
Miejsce pochodzenia: WUXI
Nazwa handlowa: CMC
Numer modelu: HM500/12000
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Nagi

opis produktu



ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000

Projekt dla Monopole, highmaszt, słup 5G



Typ rolki



Przeznaczony do słupa lekkiego, słupa wysokiego masztu, monopolu, słupa komunikacyjnego 5G;



Zakres średnic: 60 ~ 500 mm, Grubość: 3 ~ 8 mm, Długość: 12000 mm



Standardowa spawarka z pojedynczym łukiem z pojedynczym drutem do spawania łukiem krytym





Zakres zastosowania: nadaje się do automatycznego spawania wzdłużnego słupa o dużej długości, takiego jak słup latarni ulicznej, słup 5G, monopol, słup wysokiego masztu



Ta maszyna jest zwykle odpowiednia do spawania słupa wielokątnego i stożkowego, szczególnie nadaje się do słupa, który ma tylko jeden szew.To automatyczna linia spawalnicza.Wózek wyposażony jest w silnik o regulowanej prędkości, który może pociągnąć drążek do ruchu.Siłownik hydrauliczny sprawia, że ​​koło dociskowe jednocześnie napina słup i spawa.



Cechy zastrzeżone:

1.(Opcja)Automatyczna regulacja CNC, system CNC, ze zmianą średnicy bieguna, automatycznie dostosowuje ciśnienie, automatycznie dostosowuje pozycję stopki, automatycznie dopasowuje prędkość i pozycję podawania, utrzymuj szew spawalniczy zawsze w stanie zamkniętym, aby zapewnić płynne spawanie.



2. Na podstawie kwalifikacji poprzedniego procesu, po spawaniu nie ma skręcania spoiny słupowej i nie ma potrzeby, aby personel podważał i skręcał pręt z tyłu maszyny, aby wyśrodkować spoinę.



3. Słup napędowy jest kontrolowany przez konwersję częstotliwości, z funkcją zatrzymania hamulca elektrycznego, aby zapewnić stabilność spawania głowy i ogona, ten system może spawać słup od małego końca do dolnego końca pełnego obszaru i prawie nie ma lewej długości poza spawaniem.W ten sposób zmniejsza się ręczna praca następnego procesu.



4. Liczba rolek dociskowych wynosi 3 zestawy, zaletą jest zmniejszenie nacisku rolki na powierzchnię bieguna i zmniejszenie zarysowania na powierzchni.Nadaje się do produkcji słupa ośmiokątnego, słupa wielokątnego i słupa stożkowego.Może mieć jednakową średnicę lub stożkową.



5. Wózek typu pchającego z zmotoryzowaną funkcją szybkiego powrotu, nie ma potrzeby ręcznego odpychania operatora i zmniejsza pracochłonność operatorów.



6. Tylny wózek pchający z pneumatycznym urządzeniem zaciskowym, jest prosty i szybki w porównaniu z ręcznym zaciskaniem.



7. Funkcja spawania łukiem krytym.



8. Strona rozładunku jest typu rolkowego, co jest wygodne do załadunku i rozładunku i sprzyja automatyzacji materiałów w górę i w dół.Załadunek i rozładunek mogą odbywać się po tej samej stronie, aby operator mógł uniknąć ruchu na duże odległości.Operator musi pracować tylko w pozycji maszyny hosta, co znacznie zmniejsza pracochłonność.



9. Z urządzeniem prowadzącym słupek można go regulować adaptacyjnie.W praktyce pozycja spawu jest rzadko regulowana, co zmniejsza pracochłonność operatorów.



10.(Opcja)Dzięki kamerze zainstalowanej na głowicy maszyny, zgrzew jest odbijany na ekranie głównego panelu sterowania, dzięki czemu śledzenie zgrzewu jest proste i łatwe oraz zmniejsza pracochłonność operatora przy monitorowaniu zgrzewania.

ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000 0      ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000 1



11. Opracowany przez siebie system ciśnienia oleju i CNC, dzięki czemu spawany słup jest okrągły i mały.



12.(Opcja)Sieciowy system danych produkcyjnych, jeśli maszyna jest podłączona do Internetu, który znajduje się w warsztacie klienta

Funkcja (1):

może dostarczyć dane dotyczące zarządzania produkcją: jako moc na czas, czas spawania, czas bez spawania, prędkość spawania, wielkość produkcji itp

Funkcja (2):

Po podłączeniu maszyny do Internetu dostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów.Wygodne dla klientów, aby szybko wznowić produkcję.



13.(Opcja)System załadunku i rozładunku słupów ulicznych: Po lewej stronie maszyny znajduje się regał magazynowy, który może pomieścić 20 ~ 30 słupów (liczba różni się w zależności od wielkości słupów).Po zakończeniu spawania naciśnij przycisk, a słup latarni ulicznej zostanie rozładowany w celu rozładowania Na stojaku magazynowym, który po prawej stronie maszyny może pomieścić 20 biegunów (liczba zmienia się w zależności od rozmiaru biegunów). dla średnicy słupa mniej słupa 260mm;



ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000 2     ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000 3



14. (Opcja)System chłodzących bloków miedzianych (to urządzenie znajduje się wewnątrz słupa świetlnego, aby zwiększyć szybkość penetracji spawania)

ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000 4   ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000 5





15.(Opcja)System frezowania szwów spawalniczych

ZGRZEWARKA SŁUPOWA CNC 5G, MODEL: HM500/12000 6



16. Operator, potrzebujesz tylko 1 osoby!







Maszyna składa się z następujących części:

  1. Długi stół roboczy do poruszania się wózka
  2. Główna rama suwnicy
  3. Układ napędowy wózka
  4. Tylne rolki rozładowcze
  5. Hydrauliczna część zaciskowa (w tym rolki zaciskowe, odpowiednie do słupa średniej wielkości)
  6. System spawania łukiem krytym z systemem podawania drutu
  7. System odzyskiwania topnika
  8. System hydrauliczny
  9. Układ sterowania
Parametr techniczny
1 Średnica słupa 60-500mm
2 Długość stołu roboczego 12000 mm
3 Grubość słupa 3~8mm, Q235, Q345
4 Ilość nóżek zaciskowych 3 jednostki.3套
5 Moc silnika pompy olejowej 4+4 kW
6 Moc silnika mobilnego 4KW.Regulacja prędkości
7 Pionowy skok docisku 500mm
8 Wysokość robocza Odległość od dolnego kąta słupa do ziemi: 700 ~ 750 mm
9 Spawarka

500A, spawanie łukiem krytym

Standardowa konfiguracja: pojedynczy drut pojedynczy łuk,

10 Średnica drutu spawalniczego 1,6 ~ 2 mm, średnica drutu spawalniczego zależy od grubości biegunów.
11 Prędkość spawania

Bezstopniowa regulacja 0,8 ~ 2,5 m / min

Uwaga: inna grubość, inna prędkość)

12 Współczynnik penetracji spawania 80% (z opcjonalnym urządzeniem z miedzianym prętem może zwiększyć szybkość)
13 Elementy elektryczne Schneider (marka francuska)
14 CNC PLC Siemens (marka niemiecka)
15 Marka głównego silnika pompy hydraulicznej WNM
16 Silnik wózka WNM
17 Marka spawarki Panasonic (japońska marka)
18 Waga 8 ton
19 Wymiary 27000x3500x4500 mm (DxSxW)
20 Opcja System chłodzących bloków miedzianych (to urządzenie znajduje się wewnątrz słupa świetlnego, aby zwiększyć szybkość penetracji spawania)
21 Opcja Z systemem frezowania szwów spawalniczych
23 Opcja

System załadunku i rozładunku słupów ulicznych: Po lewej stronie maszyny znajduje się regał magazynowy, który może pomieścić 20 ~ 30 słupów (liczba różni się w zależności od wielkości słupów).Po zakończeniu spawania naciśnij przycisk, a słup latarni ulicznej zostanie rozładowany w celu rozładowania Na stojaku magazynowym, który znajduje się po prawej stronie maszyny, może pomieścić 20 słupów (liczba różni się w zależności od rozmiaru słupów)

Nadaje się do słupa o średnicy mniejszej niż 260mm;

24 Opcja Części zamienne
