Hydrauliczna prasa krawędziowa CNC z wyświetlaczem LCD

1 Rama maszyny składa się ze zbiornika, stołu roboczego, lewej i prawej obudowy oraz taranu. Ma wysoką wytrzymałość i dobrą sztywność. Trzeba też wibracji, aby wyeliminować stres.
2 Podstawy działania synchronizacji obu maszyn: przyjęcie proporcjonalnego zaworu elektrohydraulicznego w celu zapewnienia synchronizacji obu maszyn. Zawór proporcjonalny jest produkowany przez firmę BOSCH o bardzo dobrych parametrach, takich jak małe tarcie pomiędzy mechanicznymi parami działania, precyzyjny wzmacniacz elektroniczny i elektryczny magnes z dużą siłą kontrolującą i ciągłym działaniem. Po obu stronach maszyny znajdują się dwa wyświetlacze rastrowe w celu ciągłego sprawdzania położenia suwaka i przekazywania sygnału do układu sterowania, następnie układ sterujący steruje zaworem elektryczno-hydraulicznym, aby wykonać synchronizację dwóch cylindrów na jednej maszynie. Ponieważ wyświetlacze rastrowe są instalowane na płytach "C", a nie bezpośrednio na płytach obudowy, ugięcie suwaka i ramy podczas pracy nie wpływa na dokładność pomiaru i sterowania. Kiedy dwie maszyny pracują razem, potencjometr różnicowy zainstalowany między dwiema maszynami przenosi mechaniczny sygnał synchronizujący na sygnał elektroniczny i przekazuje z powrotem do płyty synchronizacyjnej i układu sterowania. Sygnał zostanie powiększony przez wzmacniacz BOSCH w celu sterowania synchronizacją obu maszyn poprzez sterowanie elektrohydraulicznym zaworem proporcjonalnym. Tak więc synchronizacja dwóch maszyn jest osiągnięta z dużą precyzją.

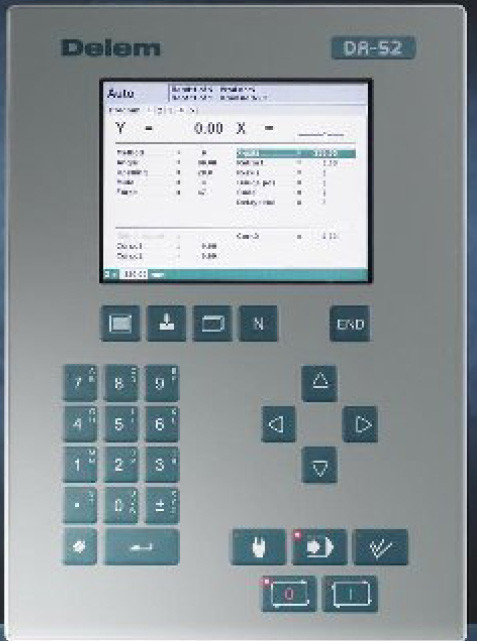

3 Poprzez komputer operator może komunikować się z maszyną. Komputer ma kilka języków serwisowych, automatycznie oblicza i dostosowuje siłę gięcia. Mógł także obliczyć i kontrolować punkt martwy, punkt zmiany prędkości. Uderzenia (Y1, Y2) tłoka mogłyby wykonać małe przechylenie, aby spełnić specjalne wymagania użytkownika.
4 Wyposażony w dobry system prowadzący, system pomiaru położenia i hydrauliczny system równoważenia, aby sprostać wymaganiom pełnej długości i ekscentrycznej pracy.
5 Jednostka kompensacji stołu jest dostosowywana, aby nadrobić odchylenie maszyny podczas pracy, aby zapewnić precyzję obrabianego elementu.
6 Powierzchnia cylindra jest dobrze zużyta i poddana obróbce cieplnej, dzięki czemu ma dobre smarowanie i długą żywotność.
