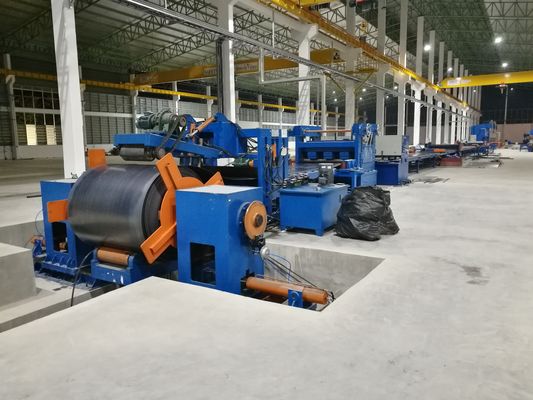

Standardowa linia cięcia na długość, walcowana na gorąco, lekka stalowa maszyna słup światła dla 6m 8m 14m

Szczegóły Produktu:
Miejsce pochodzenia: wuxi -china
Nazwa handlowa: cmc
Numer modelu: 6x1600
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negociate
Szczegóły pakowania: Nagi pakunek i prawidłowo zamocowany w pojemniku
Czas dostawy: 80-90 dni
Zasady płatności: FOB / CIF
Możliwość Supply: Negocjuj

Szczegóły informacji

High Light:

linia produkcyjna słupów oświetleniowych

opis produktu

Szybki szczegół:



Nazwa Inne nazwy produktów Nazwa handlowa CMC
Linia cięta na długość do słupa świetlnego

Rozwijak,

Maszyna do cięcia cewek stalowych,

rozcinanie,

Maszyna do cięcia słupa świetlnego; maszyna do cięcia stożków

Funkcja Nasza linia różni się od tradycyjnego cięcia na długość, możesz uzyskać arkusz w kształcie drabiny z jedną stroną mniejszą i jedną większą szerokością
Wydajność cięcia

Grubość 2-6 mm

12000mm długości

800-1600mm szerokości

Zastosowanie przemysłowe Słup oświetleniowy uliczny przemysłowy





Opis:



Parametr techniczny

1. Grubość materiału: 2 mm-6,0 mm dla miękkiej stali walcowanej na gorąco Q235A

2. Szerokość materiału: 800-1600 mm

3. Waga cewki stalowej: maks. 20 ton

4. Wewnętrzna średnica cewki stalowej: Φ500mm-Φ750mm

5. Prędkość poziomowania: 5-15 m/min

6. Liczba rolek poziomujących: 13

7. Średnica rolek poziomujących: 160 mm

8. Zakres długości dla skali: 2000~12000mm zgodnie z wymaganiami.

10. Tolerancja długości cięcia: ± 15 mm (podstawa na płycie o długości 8 m)

11. Moc głównego silnika poziomującego: 37 kW (łącznie około 65 kW)

12. szerokość obszaru maszyny: około 7000 mm





Podanie:



Służy do rozwijania, wyrównywania, cięcia, cięcia wzdłużnego i stożkowego, aby uzyskać z jednej strony małą szerokość, z jednej strony o dużej szerokości.





Specyfikacje



1. Wózek do załadunku cewki stalowej:

W GÓRĘ i W DÓŁ: Hydrauliczny

Ruch poziomy: zmotoryzowany

Maksymalna waga załadunku: 15 ton

2. Hydrauliczna rozwijarka dwugłowicowa typu parasolowego:

W tym: zmotoryzowany wypłata, silnik, reduktor,

System łańcuchowy zaczyna się obracać.Kierunek obrotu może być zgodny z ruchem wskazówek zegara i przeciwny do ruchu wskazówek zegara.

Otwieranie i zamykanie: hydrauliczne

Maksymalna waga załadunku: 15 ton

3. Hydrauliczne urządzenie prowadzące-dociskowe, łopatkowe, dociskowe i podające:

Służy do przenoszenia głowicy stalowej cewki do podajnika, hydraulicznego podnoszenia i prasowania, aby uniknąć poluzowania stalowej cewki.

Obrót dwóch rolek podaje materiał do zespołu cięcia krawędzi.Rolka górna w górę iw dół: hydrauliczna

4. Środkowy stół roboczy: 4M

5. Jednostka poziomująca: (typ dwuwarstwowy),

W tym: silnik z regulacją prędkości, reduktor, skrzynia biegów.

Wałki wyrównujące są poddawane obróbce cieplnej, 40Cr.HRC48

Rolka w górę iw dół łącznie 13. (w tym 1 para rolek dociskowych)

Ruch w górę i w dół podstawy rolki jest napędzany przez silnik poprzez system ślimakowy.

Jest z jednostką miary długości:

Obrócony enkoder wysyła sygnał długości do systemu sterowania i sterowania określoną długością.

Uwaga : opcja : czterowarstwowa jednostka poziomująca z indywidualną jednostką prowadzącą.

6. Maszyna do cięcia:

W tym: hydrauliczne nożyce wahadłowe Q12Y-6 * 2000.

7. Podwójny zespół do cięcia wzdłużnego.

Służy do rozcinania skrobanej krawędzi blachy stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość słupa świetlnego.

Cięcie blachy stalowej opiera się na zasadzie ścinania tocznego.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli cięcia prostego.Zmieniając położenie ostrza tnącego, aby uzyskać inną szerokość fr o różnej wielkości arkusza słupa świetlnego.

Włącznie z :

Stół nośny z szyną

Wózek do arkuszy zaciskowych, jeden kawałek

Zespół do cięcia krawędzi z podwójnymi ostrzami z silnikiem i przekładnią.

8. Jednostka do cięcia stożkowego

Maszyna do cięcia stożkowego opiera się na zasadzie walcowania do cięcia blachy stalowej.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli stopnia cięcia stożka.Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

Włącznie z :

Stół nośny z szyną

Wózek do arkuszy zaciskowych, jeden kawałek

Jednoostrzowa jednostka do cięcia krawędzi z silnikiem i przekładnią.

9. Stół podporowy typu kulowego do gotowego arkusza stożkowego

10. Instalacja elektryczna:

Centralny stół sterujący.

Sterownik PLC, falownik AC ma funkcję szybkiej reakcji i dobrej aktywności, co może skutecznie kontrolować dokładność pomiaru i prędkość jazdy.

11. Układ hydrauliczny:

Moc hydrauliczna 25L/min

W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarda rura i tak dalej.





Jaka jest różnica z naszym cięciem na wymiar i innymi?



Tradycyjne cięcie na długość po prostu tnie stalowy zwój na arkusze.Ale nasz jest specjalnie zaprojektowany do lekkiego słupa, może ciąć stalową cewkę na arkusze, ale jednocześnie może również ciąć arkusz na jedną stronę o małej szerokości, z jednej strony na dużą szerokość, podobną do drabiny.





Komunikacja z klientami



Odp .: Jak wyciąć arkusz z jednej strony o małej szerokości i z jednej strony o dużej szerokości za pomocą tej maszyny?

B: Po pierwsze, istnieje podwójny zespół do cięcia wzdłużnego, służy do cięcia krawędzi zgarniającej blachy stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość dla lekkiego słupa, a następnie możemy użyć naszego zespołu do cięcia stożkowego, aby przeciąć blachę stalową na 2 kawałki z jednej strony małym, a z jednej strony większym arkuszem.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli stopnia cięcia stożka.Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.



A: Ile modeli mamy do przycięcia na długość?

B: Mamy trzy rodzaje, 6X1600-12 metrów (maksymalna długość cięcia to 12 metrów), 6X1600-14 metrów (maks. 14 metrów) i 6X1600-16 metrów (maks. 16 metrów)



Odp.: jak długo trwa okres gwarancji jakości?

Rok.A kiedy maszyna dotrze do warsztatu klienta, wyślemy inżyniera do maszyny uruchamiającej i przeprowadzimy szkolenie.Ale także klient może pozwolić swojemu inżynierowi na studia w naszym warsztacie przed dostawą.





3. Podstawowe informacje



Miejsce pochodzenia: Chiny
Nazwa handlowa: CMC
Numer modelu: 6X1600



4. Klauzula handlowa



Minimalna ilość zamówienia: 1 zestaw
Cena: negocjacja
Szczegóły pakowania: Paleta metalowa
Czas dostawy: 80-90 dni
Zasady płatności: Ex works/ FOB SZANGHAJ/ CIF
Serwis pogwarancyjny Wyślemy inżyniera do warsztatu klienta w celu instalacji, uruchomienia i przeprowadzenia szkolenia



5. Proces tworzenia słupów świetlnych

Standardowa linia cięcia na długość, walcowana na gorąco, lekka stalowa maszyna słup światła dla 6m 8m 14m 0
