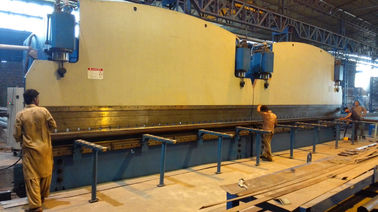

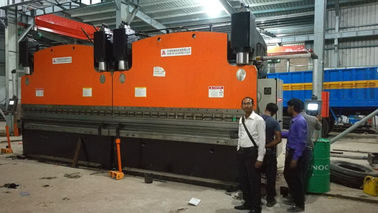

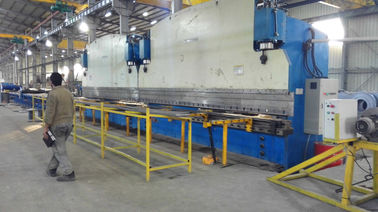

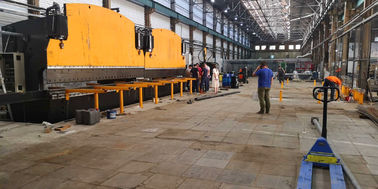

Maszyna do gięcia hydraulicznego płytowego podwójnego podnośnika cnc do linii produkcyjnej słupów lekkich

Szybki szczegół:

Opis:

1 Rama maszyny składa się ze zbiornika, stołu roboczego, lewej i prawej obudowy oraz suwaka.Dzięki temu ma wysoką wytrzymałość i dobrą sztywność.Aby wyeliminować stres, potrzebne są również wibracje.

2 Zasada działania synchronizacji obu maszyn: przyjęcie elektrohydraulicznego zaworu proporcjonalnego w celu zapewnienia synchronizacji obu maszyn.Zawór proporcjonalny jest produkowany przez firmę BOSCH o bardzo dobrych parametrach, takich jak małe tarcie pomiędzy parami mechanicznego działania, precyzyjny wzmacniacz elektroniczny i magnes elektryczny o dużej sile sterującej i ciągłym działaniu.Po obu stronach maszyny znajdują się dwa wyświetlacze rastrowe, które stale sprawdzają położenie suwaka i przesyłają sygnał zwrotny do systemu sterowania, a następnie system sterowania będzie sterował zaworem elektrohydraulicznym, aby wykonać synchronizację dwóch cylindrów na jednej maszynie.Ponieważ wyświetlacze rastrowe są instalowane na płytach „C”, a nie bezpośrednio na płytach obudowy, ugięcie suwaka i ramy podczas pracy nie wpłynie na dokładność pomiaru i kontroli.Gdy dwie maszyny współpracują ze sobą, potencjometr różnicowy zainstalowany między dwiema maszynami przekaże mechaniczny sygnał synchronizujący na elektroniczny i skieruje z powrotem do płyty synchronizacyjnej i systemu sterowania.Sygnał zostanie powiększony przez wzmacniacz BOSCH do sterowania synchronizacją obu maszyn poprzez sterowanie elektrohydraulicznym zaworem proporcjonalnym.Tak więc synchronizacja dwóch maszyn jest osiągana z dużą precyzją.

3 Za pomocą komputera operator może komunikować się z maszyną.Komputer ma kilka języków serwisowych, automatycznie oblicza i dostosowuje siłę gięcia.Może również obliczyć i kontrolować martwy punkt, punkt zmiany prędkości. Uderzenia (Y1, Y2) tarana mogą spowodować niewielkie przechylenie, aby spełnić specjalne wymagania użytkownika.

4 Wyposażony w dobry system prowadzący, system pomiaru położenia i hydrauliczny system równoważenia, aby spełnić wymagania pracy na całej długości i pracy ekscentrycznej.

5 Jednostka kompensacji stołu roboczego jest przystosowana do kompensacji ugięcia maszyny podczas pracy, aby zapewnić precyzję obrabianego przedmiotu.

6 Powierzchnia cylindra ma dobre zużycie i obróbkę cieplną, dzięki czemu ma dobre smarowanie i długą żywotność.

Specyfikacje

Komunikacja z klientami

A. co robi ta wieloprasowa prasa krawędziowa?

B: Zwykle te duże i długie prasy krawędziowe służą do produkcji lekkiego słupa i statku.Jak widzisz, słup świetlny po obu stronach drogi jest bardzo wysoki, może mieć 12m, 14m, 16m, a nawet znacznie wyżej.A także w przypadku statku, producent statku musi wykonać nadwozie, część jest bardzo duża.Jedna z firm Ship Company kupiła naszą prasę krawędziową 3000T tandem, ta jest naszym maksimum w historii.

A. Ile iw jakim kraju kupiło Państwa firmy wieloprasy krawędziowe?

B: Wyeksportowaliśmy do wielu krajów, w Indiach są nasze 4 linie;W Algierii 2 linie, w USA 1 linia… W Chinach istnieje wielu małych producentów pras krawędziowych, ale w przypadku dużych maszyn tylko kilka firm ma taką techniczną zdolność do produkcji.

3.Podstawowe informacje

4. Klauzula handlowa

5.Proces tworzenia słupów świetlnych
