Maszyna do formowania rolek CE 476 mm do blachy o grubości 4 mm

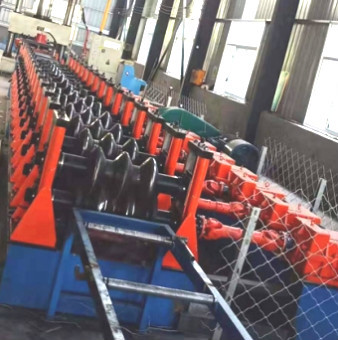

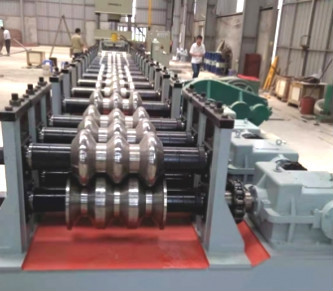

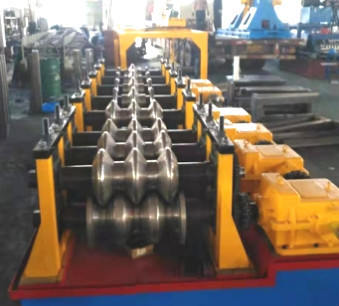

Maszyna do formowania rolek poręczy do blachy o grubości 4 mm

jesteśmy profesjonalnym producentem zajmującym się projektowaniem i produkcją wszelkiego rodzaju precyzyjnych, zaawansowanych technologicznie, profesjonalnie zaprojektowanych maszyn do formowania na zimno.Dzięki zaawansowanej technologii i oprogramowaniu do projektowania COPRA jesteśmy w stanie produkować zgodnie z międzynarodowymi standardami dla naszych klientów.

I Podstawowe parametry maszyn

1. Właściwości mechaniczne i specyfikacje surowców
2. Materiał: blacha ocynkowana Q345B
3. Grubość: 2,5 ～ 3,0 mm
4. Szerokość: 450-476 mm
5. Waga: 65 kg
6. Specyfikacje produktów
7. Produkt: według rysunku produktu
8. Szerokość produktu: 310 mm ± 5 mm
9. Wysokość produktu: 81 mm ± 5 mm
10. Specyfikacja produktu
11. Metoda formowania: formowanie na zimno
12. Szybkość produkcji: ≤10 m / min
13. Kierunek podawania: lewy posuw
14. Napięcie główne: 380 V, 50 Hz
15. Całkowita moc jednostki: około 20,7 kW
16. Łożysko wału napędowego: 6026
17. Podnośnik Turbo: SWL10-3 / 23-FU3
18. Główny silnik napędowy: YVP180M-4-15
19. Reduktor: ZQ500-48.57
20. Materiał płyty ściennej: A3
21. Materiał wału: 40
22. Materiał formy: Gcr15

II, Przegląd struktury wyposażenia

Rama urządzenia jest przetwarzana przez stalową płytę A3, po obróbce starzenia, konstrukcja 3-rolkowa, 1 górna i 2 dolna, dolna rolka przyjmuje stałą konstrukcję, górna rolka przyjmuje regulację ruchu suwaka i napędzane są 3 zestawy napędu skrzyni turbiny przez silnik do regulacji górnej i dolnej skrzynki turbiny jest połączona korbowodem, aby zapewnić synchronizację 3 zestawów skrzynek, a 3 niezależne płyty ścienne są połączone wałem, aby zapewnić równoległość całej maszyny.Średnica wału rolki wynosi 110 mm.Po lewej i prawej stronie znajdują się dwa zestawy form, jeden do łuku wewnętrznego i jeden do łuku zewnętrznego oraz zestaw silnika głównego o mocy 15 kW.Jest napędzany przez reduktor ZQ500, który napędza lewy i prawy dolny wałek poprzez koła zębate.Moduł przekładni ma 10 m, po jednym na lewy i prawy.Produkt jest przetwarzany przez konsolę sterowniczą.

III, Lista kontrolna konfiguracji sprzętu
