Maszyna do spawania stopu z masztem świetlnym do kółka i słupka wielokątnego / rurki o długości 14000 mm

Szczegóły Produktu:
Miejsce pochodzenia: wuxi, chiny
Nazwa handlowa: cmc
Numer modelu: 500/16000
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: according to the machine requirement
Szczegóły pakowania: Nadaje się do wysyłki kontenerowej
Czas dostawy: 50-60 dni
Zasady płatności: FOB / CIF
Możliwość Supply: Zgodnie z wymogiem

Szczegóły informacji

High Light:

zautomatyzowana spawarka

,

zgrzewarka słupowa

opis produktu

ZGRZEWARKA DO SŁUPÓW LEKKICH MODEL: 340/14000

1. Ten system może spawać słup od małego końca do dolnego końca pełnego obszaru i prawie nie ma lewej długości poza spawaniem.W ten sposób zmniejsza się ręczna praca następnego procesu.

2. Rolka dociskowa ma 8 zestawów z różnych kierunków, zaletą jest zmniejszenie nacisku rolki na powierzchnię bieguna i zmniejszenie zarysowania powierzchni.O wiele lepiej jest przy spawaniu słupów ośmiokątnych.

3. cylinder popychający z obu stron daje dużą siłę do zamknięcia słupa, a specjalny nadaje się do słupa o małej średnicy o dużej grubości.

4. Wózek ciągnący z zmotoryzowaną funkcją szybkiego powrotu, nie ma potrzeby ręcznego odpychania operatora i zmniejsza pracochłonność operatorów.

5. Pociągnij wózek z pneumatycznym urządzeniem zaciskowym, w porównaniu z ręcznym zaciskaniem, prosty i szybki (spawarka słupowa typu ciągnącego, bez urządzenia zaciskowego, więc za każdym razem przed spawaniem musi być drut spawalniczy, zaciśnięty na każdym słupie lampy powyżej. Nasz typ ciągnięcia po pierwsze, prędkość spawania jest bardziej stabilna, po spawaniu, spawaniu mniej gięcia, bez konieczności podłączania drutu spawalniczego, łatwiejsza w obsłudze)

6. Spawanie łukiem krytym i spawanie w osłonie gazu (CO2) Spawanie obie funkcje.

7. Tylna strona z wyciszoną rolką wspierającą standardową konstrukcję, bez tylnego wózka podtrzymującego i bez potrzeby odpychania wózka.Łatwiejsze ładowanie słupa na maszynę, zmniejszenie siły roboczej.

8. Z tylnym urządzeniem prowadzącym biegun.

ZASTOSOWANIE: DO SŁUPÓW DO ZGRZEWANIA AUTOMETYCZNEGO

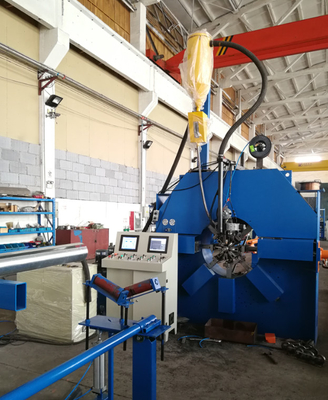

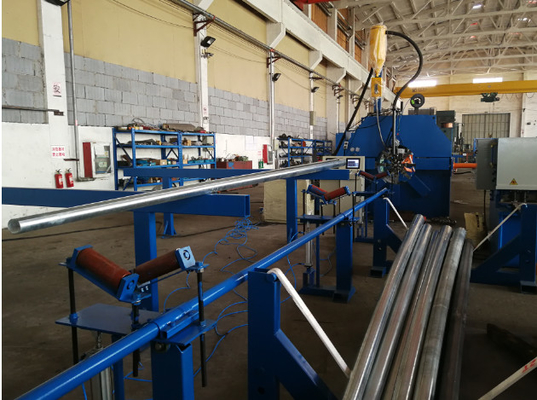

MASZYNA DO ZGRZEWANIA LIGHT POLE, nadaje się do jednoczęściowego wielokątnego i okrągłego stożka świetlnego (stożkowego).jest to automatyczna linia spawalnicza, wózek z silnikiem z regulacją prędkości może ciągnąć słup świetlny od małego końca do dużego końca, siłownik hydrauliczny przez łańcuch mechaniczny, koło ślimakowe popycha koło zaciskowe, aby zamknąć słup i jednocześnie spawać.

Maszyna zawiera następujące elementy:



Długi stół roboczy z przekładnią i systemem napędowym zębatki do wózka ciągnącego.


Wózek do ciągnięcia drążka, w tym silnik z regulacją prędkości, układ napędowy, urządzenie prowadzące i pneumatyczny system mocowania.



Hydrauliczna jednostka do mocowania i spawania, w tym 8 zestawów kół dociskowych do bieguna wielokątnego i stożkowego oraz boczny dodatkowy hydrauliczny system mocowania do słupa o dużej grubości.



Spawanie łukiem krytym i spawanie w osłonie gazów (CO2) System spawalniczy, w tym moc, system podawania drutu spawalniczego, system recyklingu strumienia, drut spawalniczy.



Tylna strona z wyciszoną rolką wspierającą standard


układ hydrauliczny, podwójna pompa, podwójny silnik, podwójny układ sterowania


Układ pneumatyczny do mocowania drążka.

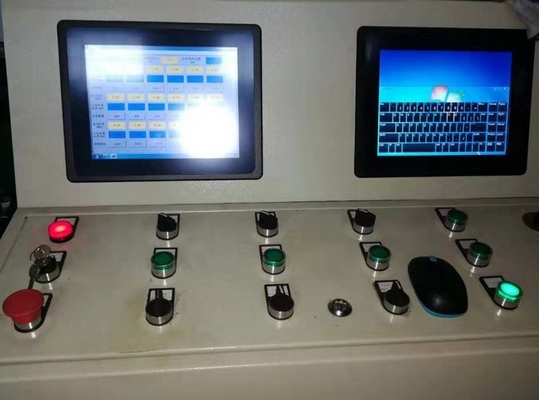

Elektryczny system sterowania, w tym sterownik częstotliwości, panel operacyjny, kabel itp.





WŁAŚCIWOŚCI TECHNICZNE
1

Urabialna średnica


60-340mm
2

Długość robocza


14000 mm
3

DŁUGOŚĆ WÓZKA


2000 MM
4

Grubość słupa światła

(z opcją)


Średnica słupa światła: 60 ~ 340 mm2,8 ~ 5 mm
 Średnica słupa światła: 200 ~ 340 mm4~8mm
5

Ilość nóżek zaciskowych


8 jednostek (zaletą jest to, że większa jednostka zaciskowa, daje mniejszy nacisk i mniej śladów na powierzchni słupa.


6

Moc silnika pompy


4 kW
7

Moc silnika do ciągnięcia wózka


4 KW, typ zmiennej prędkości AC.


8Spawarka

500A, (spawanie łukiem krytym i spawanie w osłonie gazu (CO2) Spawalniczy

9

Średnica drutu spawalniczego


Drut spawalniczy 1,2 ~ 2,0 mm, w zależności od grubości bieguna do wyboru


10Prędkość robocza1 ~ 3 m/min (Uwaga: różne prędkości grubości będą różne)
11Główne elementy elektryczneSchneider (marka francuska)
12Główny sterownik częstotliwości silnika

Schneider (marka francuska)
Lub Delta (marka Tajwan)

13Główna marka silnikaSiemens lub WNM, znana chińska marka
14Moc spawania MarkaPanasonic (japońska marka)
15Waga6000 kg
16

Wymiary całkowite (mm)


31000x3000x4500 mm (DxSxW)

Z

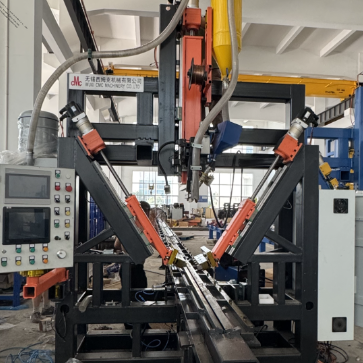

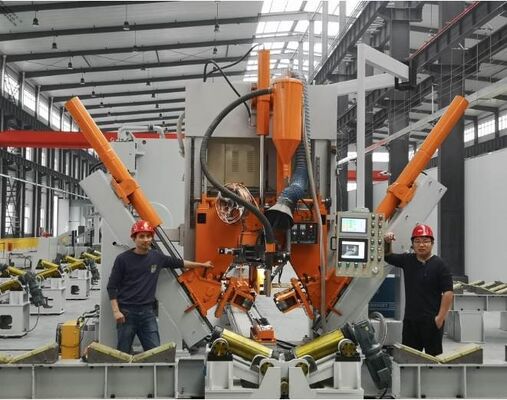

Obustronna dodatkowa zaleta siłownika hydraulicznego:



Nadaje się do słupa świetlnego o małej średnicy i dużej grubości lub stalowej płyty z słupem świetlnym o wysokiej wytrzymałości na rozciąganie.
Może dać dużą siłę do zamknięcia otwartego słupa i jednoczesnego spawania szwów.


Z

Dolly szybko wracające urządzenie


Po zakończeniu spawania biegunowego, po naciśnięciu przycisku, wózek powróci do głównej głowicy spawalniczej z dużą prędkością.I zatrzymaj się automatycznie (uwaga: maszyna ręczna, wózek musi zostać odepchnięty przez operatora, jest to ciężka praca i wymaga więcej czasu)


Z

Zacisk pneumatyczny, zaleta:


Dzięki pneumatycznej jednostce zaciskowej do słupa jest to łatwe dla operatora i znacznie szybsze niż zaciskanie ręczne.
(Uwaga: spawarka typu pushing pole zamknięta, bez jednostki zaciskowej do słupa i musi podłączyć drut uziemiający dla każdego bieguna przed spawaniem. Tak więc, porównaj spawarkę typu popychającego, nasza maszyna ciągnięta jest bardziej stabilna dla prędkości spawania i po spawaniu słup ma mniejszą krzywą spawania. Nie ma potrzeby umieszczania drutu uziemiającego dla każdego słupa przed spawaniem. Więc łatwiej)





Maszyna do spawania stopu z masztem świetlnym do kółka i słupka wielokątnego / rurki o długości 14000 mm 0

Maszyna do spawania stopu z masztem świetlnym do kółka i słupka wielokątnego / rurki o długości 14000 mm 1
Maszyna do spawania stopu z masztem świetlnym do kółka i słupka wielokątnego / rurki o długości 14000 mm 2
