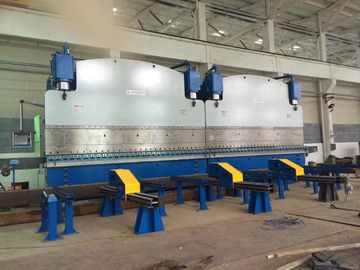

Duża maszyna tandemowa do prasy krawędziowej CNC do gięcia blachy stalowej 2-600T / 6000mm

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: CMC
Numer modelu: 2-WE67K-600/6000
Zapłata:
Minimalne zamówienie: 1
Cena: negotiation
Szczegóły pakowania: Metalowa paleta
Czas dostawy: Zgodnie z wymogiem
Zasady płatności: Zaliczka 30% T / T, 70% T / T przed wysyłką
Możliwość Supply: Zgodnie z wymogiem

Szczegóły informacji

High Light:

Giętarka do blachy stalowej

,

metalowa prasa krawędziowa

opis produktu

Szczegółowy opis produktu:

Sterowanie CNC:

Delem DA-52

DA-56

DA-66T

Funkcjonować: Gięcie blach stalowych
Nazwa produktu: CNC Tandem Press Brake Grubość blachy stalowej: 12 mm
Szerokość blachy stalowej: 12000 mm Posługiwać się: Metalowe talerze

Szybki szczegół:

CNC Tandem Press Brake z giętymi płytami stalowymi 2-600T / 6000mm

Wybierz i używaj systemu sterowania DELEM DA52 CNC

1. siła uderzenia: 12000KN

2. gięcie max szerokość blachy stalowej: 12000 mm

3. gięcie maks. Grubość blachy stalowej: 14 mm

Opis:

1. Elektrohydrauliczny układ serwo, kontrola dokładności suwaka w pętli zamkniętej.

2. Unikalna opatentowana technologia: dwustronna kompensacja ugięcia dużego hamulca prasy.
3. Wkładki o regulowanej szerokości otworu umożliwiają pracę z różnorodnymi przedmiotami.
4. Wiele instytucji pomocniczych może spełnić wymagania użytkowników i sprawić, że proces będzie bardziej wygodny i efektywny.

5. Rama maszyny składa się ze zbiornika, stołu roboczego, lewej i prawej obudowy oraz

Baran. Ma wysoką wytrzymałość i dobrą sztywność. Także eliminuje wibracje

naprężenie.

6. Podstawy działania synchronizacji obu maszyn: Przyjęcie elektro-hydrauliczne

zawór proporcjonalny zapewniający synchronizację obu maszyn. Zawór proporcjonalny jest produkowany przez firmę BOSCH o bardzo dobrych parametrach, takich jak małe tarcie pomiędzy mechanicznymi parami działania, precyzyjny wzmacniacz elektroniczny i elektryczny magnes z dużą siłą kontrolującą i ciągłym działaniem. Po obu stronach maszyny znajdują się dwa wyświetlacze rastrowe w celu ciągłego sprawdzania położenia suwaka i przekazywania sygnału do układu sterowania, następnie układ sterujący steruje zaworem elektryczno-hydraulicznym, aby wykonać synchronizację dwóch cylindrów na jednej maszynie. Ponieważ wyświetlacze rastrowe są instalowane na płytach "C", a nie bezpośrednio na płytach obudowy, ugięcie suwaka i ramy podczas pracy nie wpływa na dokładność pomiaru i sterowania. Gdy dwie maszyny pracują razem, potencjometr różnicowy zainstalowany między dwiema maszynami przenosi mechaniczny sygnał synchronizujący na sygnał elektroniczny i przekazuje z powrotem do płyty synchronizacyjnej i układu sterowania. Sygnał zostanie powiększony przez wzmacniacz BOSCH w celu sterowania synchronizacją obu maszyn poprzez sterowanie elektrohydraulicznym zaworem proporcjonalnym. Tak więc synchronizacja dwóch maszyn jest osiągnięta z dużą precyzją.

7. Za pomocą komputera operator może komunikować się z maszyną. Komputer ma kilka języków serwisowych, automatycznie oblicza i dostosowuje siłę gięcia. Mógł także obliczyć i kontrolować punkt martwy, punkt zmiany prędkości. Uderzenia (Y1, Y2) tłoka mogłyby wykonać małe przechylenie, aby spełnić specjalne wymagania użytkownika.

8. Wyposażony w dobry system prowadzący, system pomiaru położenia i hydrauliczny system równoważenia, aby sprostać wymaganiom pełnej długości i ekscentrycznej pracy.

9. Jednostka kompensacji stołu jest przystosowana do nadrobienia ugięcia maszyny podczas pracy, aby zapewnić precyzję obrabianego elementu.

10. Powierzchnia cylindra jest dobrze przetarta i poddana obróbce cieplnej, dzięki czemu ma dobre smarowanie i długą żywotność

Aplikacje:

Maszyna do pras krawędziowych CNC jest szeroko stosowana w dużych konstrukcjach stalowych, stalowych wieżach, wózkach samochodowych, szafkach elektrycznych, dekoracjach przemysłowych. Dzięki różnym matrycom, abonent może uzyskać metalową płytkę wygiętą w różne kształty obrabianych elementów.

Dane techniczne:

Główne cechy techniczne

NIE. Imię Wartość Jednostka Uwaga
1 Siła robocza 2 × 6000 KN
2 Długość stołu 2 × 6000 mm
3 Odległość kolumny 4800 mm
4 Głębokość gardła 1000 mm
5 Otwarta wysokość 960 mm
6 uderzenie 320 mm
7 Prędkość suwaka suwaka Podejście 70 mm / s
Pracujący 7.5 mm / s
Powrót 75 mm / s
8 Głównym silnikiem 2 × 45 KW
9 Całkowity wymiar Długość 6080 mm
Szerokość 4435 mm
Wysokość 7300 mm
10 Waga 2 × 62000 kg
11 Objętość zbiornika oleju 2 × 1400 L

Przewaga konkurencyjna:

1) Nasza jakość wykonania maszyny i tanie, znane w branży.

2) Roczna gwarancja.

3) Szybka i wysokiej jakości obsługa posprzedażna.

4) Możemy zaprojektować maszyny według specjalnych wymagań klientów.

5) Mamy profesjonalny zespół do obsługi.

Komunikacja z klientami

O: jaka jest różnica między DA-52, DA-56, DA-65W i DA66T?

O maszynach z prasami krawędziowymi CNC najczęściej proponujemy cztery rodzaje układów sterowania częściej: Delem DA-52, DA-56, DA-65W, DA66T Oto ich charaktery:

Układ sterowania DA-52 :

  1. Z wyświetlaczem LCD True-Color
  2. Max kontroluje 4 osie (Y1, Y2 i dwie osie pomocnicze)
  3. kontrola odszkodowań w koronach roboczych
  4. oprzyrządowanie, biblioteka materiałów i produktów
  5. Interfejs USB
  6. Zaawansowany algorytm sterowania osi Y, może sterować zamkniętą pętlą, również otwartą pętlą

System sterowania DA-56 :

  1. Z wyświetlaczem LCD True-Color
  2. Programowanie 2D
  3. Proces gięcia
  4. Opracowano obliczenia długości
  5. Sterowanie kompensacją ugięcia roboczego
  6. oprzyrządowanie, biblioteka materiałów i produktów
  7. Interfejs USB
  8. Sterowanie serwomechanizmem, sterowanie częstotliwością i sterowanie silnikiem AC

System kontrolera DA65W:

  1. Struktura modułowa, maks. 20 osi
  2. Wbudowany sterownik PLC redukuje konstrukcję obwodu maszyny, pozwala na bardziej stabilną maszynę
  3. Przetwarzanie automatycznych obliczeń i optymalizacji
  4. diagnostyka zasilania funkcji diagnostycznej dla funkcji całego systemu i komponentów
  5. wybór wielojęzyczny
  6. 3,5-calowy napęd dyskietek i interfejs RS232, program i parametry mogą realizować pamięć zewnętrzną, programowanie online i offline.
  7. Programowanie trybu graficznego 2 D, przyjmuje inną skalę szarości do wyświetlania obróbki obrabianego przedmiotu, oprzyrządowania.
  8. Może obsłużyć 2500 programów, 90 narzędzi.
  9. Oblicz punkt zaciskania, obszar bezpieczeństwa narzędzia, siłę zginania, odległość wyładowania i kompensację w stole roboczym.

System kontrolera DA66T:

  1. System monitowania o komunikat o błędach i tekst pomocy. Może dostarczać na czas ostrzeżenia o twoim programowaniu błędów i niewłaściwej obsłudze, co oszczędza dużo czasu na szukaniu błędu.
  2. Standardowy interfejs Ethernet, podłącz okna
  3. system okien w czasie rzeczywistym, wielozadaniowe przetwarzanie i zarządzanie plikami
  4. Interfejs USB, podłącz urządzenie zewnętrzne: mysz i podstrunnica
  5. Kolorowy wyświetlacz: 12 cali
  6. Programowanie grafiki w trybie TFT 2D
  7. Automatyczne przetwarzanie gięcia
  8. Funkcja PLC
  9. system ostrzegania o pracy.
