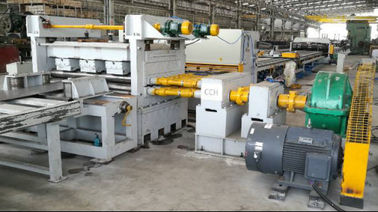

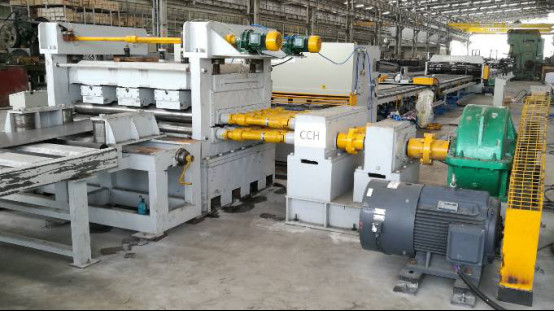

800 - 1600 mm Q235A walcowane na gorąco łagodne cewki stalowe cięte na długość linii maszynowej

Szczegóły Produktu:
Miejsce pochodzenia: wuxi, Chiny
Nazwa handlowa: CMC
Numer modelu: 6X1600
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: negotiation
Szczegóły pakowania: Metalowa paleta
Czas dostawy: 80-90 dni
Zasady płatności: Ex works / FOB SHANGHAI / CIF

Szczegóły informacji

High Light:

maszyna do cięcia stali cewki

,

maszyna do cięcia metalu

opis produktu

Szybki szczegół:

Nazwa Inna nazwa Nazwa handlowa CMC
Linia cięcia na długość dla lekkiego słupa

Rozwijak,

Maszyna do cięcia zwojów stali,

Cięcie,

Maszyna do cięcia dla lightpole;

Cecha Nasza linia różni się od tradycyjnego cięcia na długość, można uzyskać arkusz w kształcie drabiny z jednej strony małej i jednej strony większej szerokości
Wydajność cięcia

2-6 mm grubości

12000 mm długości

800-1600 mm szerokości

Wykorzystanie przemysłowe Latarnia uliczna przemysłowa

Opis:

Parametr techniczny

1. Grubość materiału: 2mm-6.0mm dla gorącowalcowanej stali miękkiej Q235A

2. Szerokość materiału: 800-1600 mm

3. Masa cewki stalowej: maks. 20 ton

4. Wewnętrzna średnica cewki stalowej: Φ500mm-Φ750mm

5. Prędkość poziomowania: 5-15 m / min

6. Liczba rolek poziomujących: 13

7. Poziomująca średnica rolek: 160 mm

8. Zakres długości dla skali: 2000 ~ 12000mm zgodnie z wymaganiami.

10. Tolerancja długości cięcia: ± 15 mm (podstawa na płycie o długości 8 m)

11. Główna moc silnika poziomującego: 37kW (łącznie około 65KW)

12. szerokość obszaru dla maszyny: około 7000 mm

Podanie:

Służy do rozwijania, wyrównywania, wycinania krawędzi, skracania krawędzi i cięcia wzdłużnego, aby uzyskać jedną stronę o małej szerokości, jedną stronę o dużej szerokości, stalową płytę.

Dane techniczne

1. Wózek do załadunku cewki stalowej:

GÓRA i DÓŁ: hydrauliczne

Ruch poziomy: zmotoryzowany

Maksymalna masa załadunkowa: 15 ton

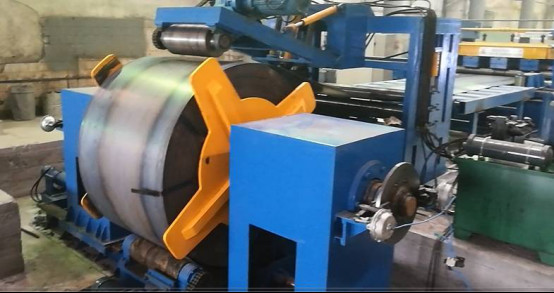

2. Odwijacz hydrauliczny z podwójną głowicą typu parasolowego:

W tym: Zmotoryzowany pay-off, silnik, reduktor,

System łańcuchowy przestawia się na obrót. Kierunek obrotu może być zgodny z ruchem wskazówek zegara i bez ruchu wskazówek zegara.

Otwieranie i zamykanie: hydrauliczne

Maksymalna masa załadunkowa: 15 ton

3. Hydrauliczne tłoczenie prowadzące, łopata, szczypce i urządzenie podające:

Służy do przejmowania głowicy stalowej cewki do jednostki podającej, hydraulicznego podnoszenia i prasy, aby uniknąć luzu stali.

Obrót dwóch rolek doprowadza materiał do urządzenia do cięcia wzdłużnego krawędzi. Górny wałek jest podnoszony i opuszczany: hydrauliczny

4. Środkowy stół roboczy: 4M

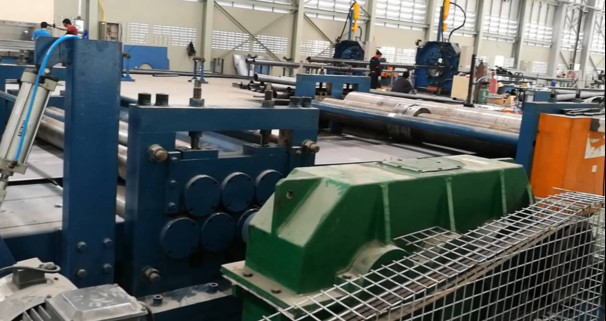

5. Jednostka poziomująca: (dwuwarstwowy),

Zawiera: silnik z regulacją prędkości, reduktor, skrzynię biegów.

Walec wyrównujący radzi sobie z obróbką cieplną, 40Cr. HRC48

Rolka góra i dół łącznie 13. (w tym 1 para rolki dociskowej)

Ruch górny i dolny podstawy wózka napędzany jest przez silnik przez układ ślimakowy.

Jest z jednostką pomiaru długości:

Obrócone enkoder przesyła siginal długości do układu sterowania i kontroluje określoną długość.

Uwaga: opcja: cztery jednostki wyrównujące typu leżącego z indywidualną jednostką prowadzącą.

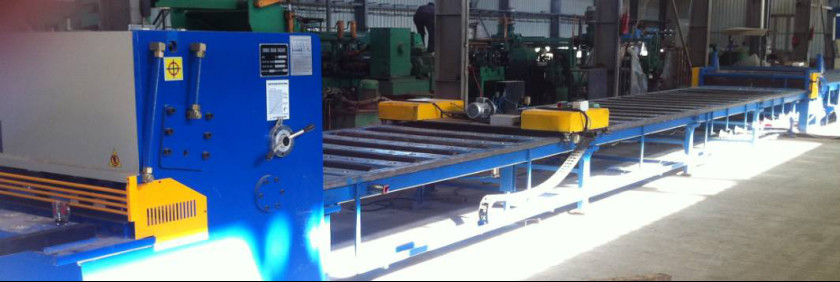

6. Maszyna do cięcia:

W tym: Hydrauliczne nożyce zgarniacza Q12Y-6 * 2000.

7. Dwustronna jednostka do cięcia wzdłużnego.

Służy do cięcia krawędzi zeskrobanej blachy stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość lekkiego słupa.

Opiera się na zasadzie walcowania na ścinanie w celu cięcia blachy stalowej. Z przodu urządzenia do cięcia znajduje się wózek. Służy do sterowania prostym cięciem. Zmieniając położenie ostrza tnącego, uzyskujemy różną szerokość z różnych wymiarów słupów słupów światła.

Włącznie z :

Stół podporowy z szyną

Mocująca blacha, jednoczęściowa

Dwurzędowe urządzenie do cięcia krawędzi z silnikiem i przekładnią.

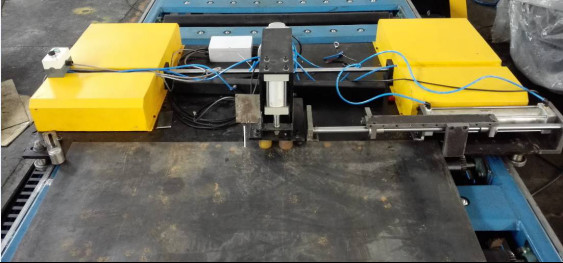

8. Jednostka cięcia stożek

Maszyna do cięcia stożkowego opiera się na zasadzie ścinania walcowanego, aby ciąć stalową blachę. Z przodu urządzenia do cięcia znajduje się wózek. Ma on na celu kontrolę stopnia stożka. Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

Włącznie z :

Stół podporowy z szyną

Mocująca blacha, jednoczęściowa

Jednostronne urządzenie do cięcia wzdłużnego o jednym ostrzu z silnikiem i skrzynią przekładniową.

9. Stół podporowy typu kulowego dla gotowego arkusza stożkowego

10. Układ elektryczny:

Centralny stół kontrolny.

Sterownik PLC i przemiennik częstotliwości mają funkcję szybkiej reakcji i dobrej aktywności, która może skutecznie kontrolować dokładność pomiaru i prędkość pracy.

11. Układ hydrauliczny:

Moc hydrauliczna 25 l / min

W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarde rury i tak dalej.

Jaka jest różnica między naszym cięciem a innymi?

Tradycyjne przycinanie na długość tylko przecina stalową szpulę w arkusze. Ale nasza jest specjalnie zaprojektowana do lekkiego słupka, może przecinać stalową blachę w arkusze, ale jednocześnie może również wycinać arkusz w jedną stronę o małej szerokości, z jednej strony o dużej szerokości, podobnej do drabiny.

Komunikacja z klientami

Odp .: Jak wyciąć arkusz za pomocą tej maszyny o małej szerokości i jednym boku o dużej szerokości?

B: Po pierwsze, istnieje urządzenie do cięcia wzdłużnego o podwójnej krawędzi, służy ono do rozcinania krawędzi zeskrobanej blachy stalowej gorącowalcowanej, aby uzyskać dokładną szerokość lekkiego słupa, a następnie możemy użyć naszego urządzenia do cięcia stożkowego w celu cięcia blachy stalowej na 2 kawałki. z jednej strony z małym i z jednej strony większym arkuszem. Z przodu urządzenia do cięcia znajduje się wózek. Ma on na celu kontrolę stopnia stożka. Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

Odp .: Ile modeli mamy do cięcia na długość?

B: Mamy trzy rodzaje, 6X1600-12 metrów (maksymalna długość cięcia wynosi 12 metrów), 6X1600-14 metrów (maksymalnie 14 metrów) i 6X1600-16 metrów (maksymalnie 16 metrów)

Odp .: Jak długi jest okres gwarancji jakości

Rok. A kiedy maszyna dotrze do warsztatu klienta, wyślemy inżyniera do maszyny uruchamiającej i przeprowadzimy szkolenie. Ale także, klient może pozwolić swojemu inżynierowi na nasz warsztat, by studiował przed dostawą.
