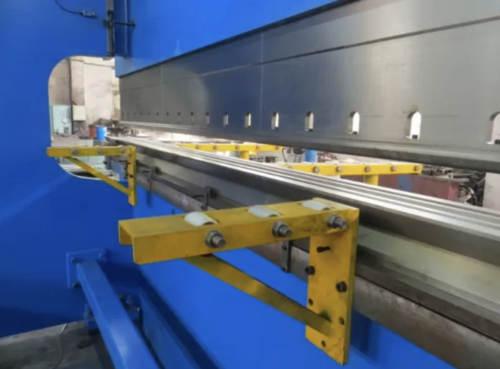

Wymagania w odniesieniu do urządzeń, które są włączone do układu hamowania Model: 2-WE67K-400/7000 Zastosowanie: wytwarzanie słupów świetlnych i masztów wysokich Wymagania techniczne 1 Rodzaj Multi- maszyny tandem hydrauliczne CNC elektro - hydrauliczny synchro 2 Siła robocza 2X400 ton 3 Długość tabeli 2X7000 mm 4 odległość między klatkami 5600 mm 5 Głębokość gardła 950 mm 6 Wysokość otwarta 970 mm 7 Udar mózgu 320 mm   8 Praca Prędkość Rozładowanie 60 mm/s Praca 7 mm/s Powrót 60 mm/s 9 Silnik główny 2x30kw 10 System CNC Typ: DELEM DA53T Delem Co., Niderlandy 2 (Y1,Y2)+system koronowania stołu 11 Narzędzie Zobacz następną stronę Tabelazmecha)układ koronowania 12 Uszczelnienie w butlach Typ NOK lub SKF 13 Komponenty hydrauliczne BOSCH-Rexroth, Niemcy 14 Pompy hydrauliczne SUNNY (HYTEK)USAmarka wytworzona w Chinach 15 Czujnik wyświetlacza rasterów liniowych FAGAR, HISPANIA 16 Główne elementy elektryczne w szafie Schneider,Frankie Marka 17 masę 2x50000 kg 18 Całkowity rozmiar ((mm) LxWxH 2x7200x2710x5696 Wysokość nad podłogą: 4500 Całkowita długość z systemem ładowania bocznego: 17500 Całkowita szerokość z przednim wsparciem:4040 19 Opakowanie: Maszyna zostanie zdemontowana podczas transportu.   Szczegóły dotyczące narzędzi hamulcowych Z 1 Jeden uchwyt do narzędzi, grubość 18 mm, nadaje się do drogowego słupka. L=14Metery   Opcja 1 jedno narzędzie do ustawienia, dla ośmiokątnego słupka ulicznego, Min. 60 mm OD ośmiokątny słupek słupkowy L=14Metery   Opcja 2 Jeden zestaw z wielowymiarową matrycą dolną, dla ośmiokątnego słupka ulicznego i wysokiego słupka mastowego 150x150 14 metrów   Opcja3 Narzędzie z podwójnym biegnięciem koniowym szybkość zagęszczenia 11/1000 (średnica 60 ~ 236), 13/1000 (średnica 60 ~ 268), grubość słupka: 3 ~ 4 mm 7 razy kształtujące narzędzie stożkowe typu Odpowiednie dla słupów stożkowych tcałkowita długość formy 16liczniki, rodzaj sekcji,     z4 Stożkowy podnośnik narzędzia po obu stronach, 6,5 m, dla dużej strony narzędzia       Opcja5 Typ pchnięcia System rozładunku bocznego słupka lekkiego   Opcja6 Funkcja zdalnej diagnostyki. TDostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów.   Opcja7 System automatycznego gięcia słupów W tym: - A.Pojemnik z płytki stalowej B.Wyrób dźwigni ładowania C.Włókna boczne z płytki stalowej i stojak do utrzymania D.System podawania płytek CNC E.Urządzenie pozycji bocznej F.Rozszerzenie systemu ładowania bocznego G.Układ rozładowania po stronie bieguna i półka do przechowywania   Opcja8 Części zamienne (do 400 model ton)       Główna rolaWymóg: Y1/Oś Y2 ---- Dwie łuski liniowe zainstalowane po obu stronach ramy do sterowania cylindrami. Ramymaszyna składa się z zbiornika, stołu roboczego, lewego i prawego obudowy oraz ramy. Więc ma wysoką wytrzymałość i dobrą sztywność Zasada pracy synchronizacji Przetłoczenie hamulca Przyjmowanie elektryczno-hydraulicznego zaworu proporcjonalnego w celu zapewnienia synchronizacji obu cylindrów.Zawór proporcjonalny jest produkowany przez firmę Bosch-Rexroth z bardzo dobrą wydajnością, taką jak małe tarcie między parami mechanicznych akcji, precyzyjny wzmacniacz elektroniczny i magnes elektryczny o wysokiej sile sterowania i ciągłym działaniu.Istnieją dwa wyświetlacze raster na obu stronach maszyny, aby uzyskać sygnał pozycji ram ciągle i zwrot sygnału do systemu sterowaniaNastępnie układ sterujący będzie sterować elektryczno-hydraulicznym zaworem, aby dokonać synchronizacji dwóch cylindrów na jednej maszynie. Inne Ponieważ wyświetlacze rasterów są zainstalowane na płytkach C, a nie bezpośrednio na płytkach obudowy, odchylenie ramy i ramy podczas pracy nie wpłynie na dokładność pomiaru i sterowania Około dwóch jednostek synchronizacji: Jeśli potrzebujesz dwóch jednostek pracujących razem, wystarczy obrócić przełącznik do pozycji synchronizacji na panelu sterowania głównego urządzenia.Oba sygnały pozycji jednostki zostaną wysłane do systemu sterowania CNC (system Delem), a sygnał wyjściowy z systemu CNC zostanie wysłany do zaworu proporcjonalnego i zaworu wstępnego napełnienia.prasowanie prędkości i prędkości powrotu, aby utrzymać dwie jednostki Synchronizacja z wysoką precyzją Przez komputer./Komputer ma kilka języków obsługi, automatycznie oblicza i dostosowuje siłę gięcia.punkt zmiany prędkościUderzenia (Y1, Y2) ramy mogą mieć niewielki nachylenie w celu spełnienia szczególnych wymagań użytkownika. Wyposażony w dobry system kierowania, system pomiaru pozycji i układ równowagi hydraulicznej, aby spełnić wymagania pracy pełnej długości i pracy ekscentrycznej. Jednostka kompensacyjna stołu roboczego jest przyjęta w celu zrekompensowania odchylenia maszyny podczas pracy w celu zapewnienia precyzji obrabiania Powierzchnia cylindra ma dobre zużycie i obróbkę cieplną, więc ma dobrą smarowanie i długą żywotność     Przednia część maszyny           Sid maszyny           Side system rozładunku

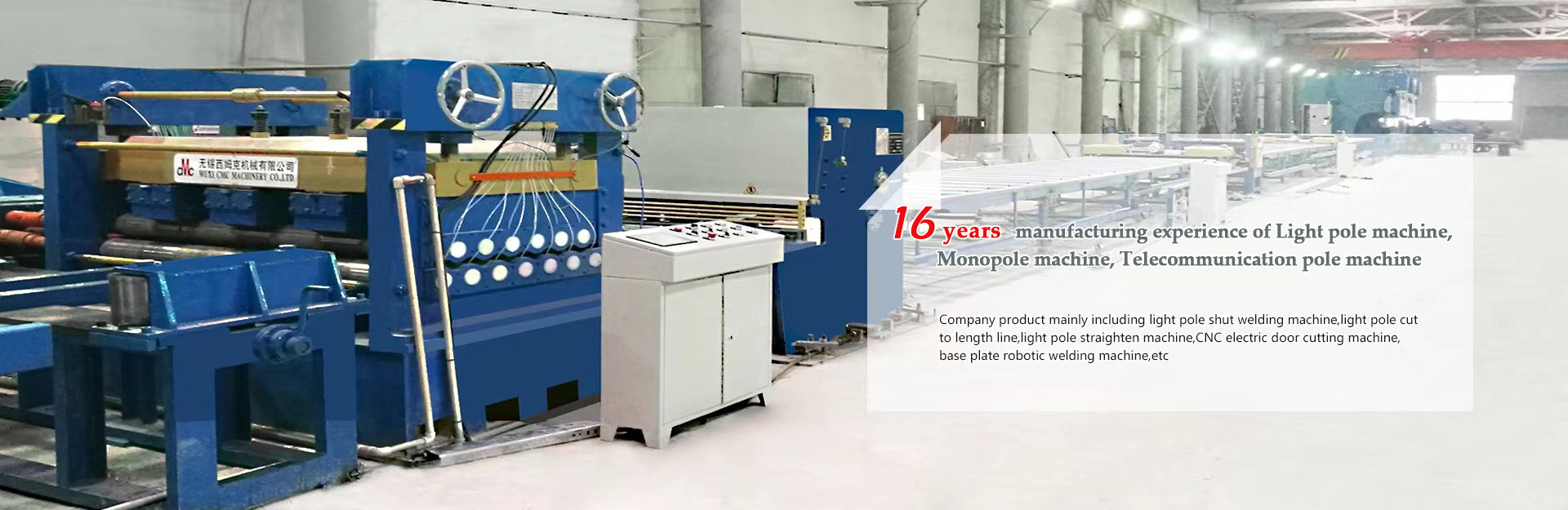

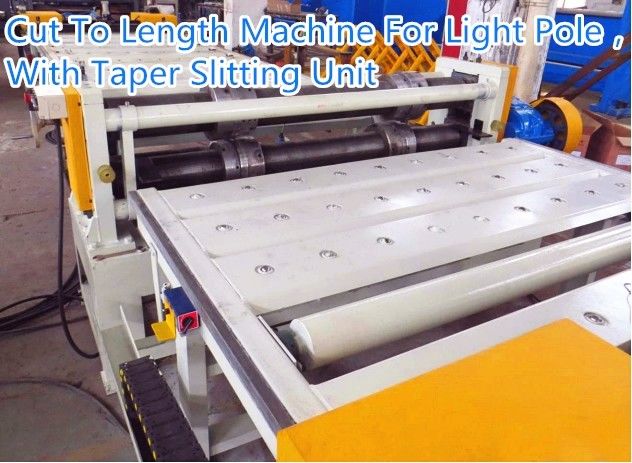

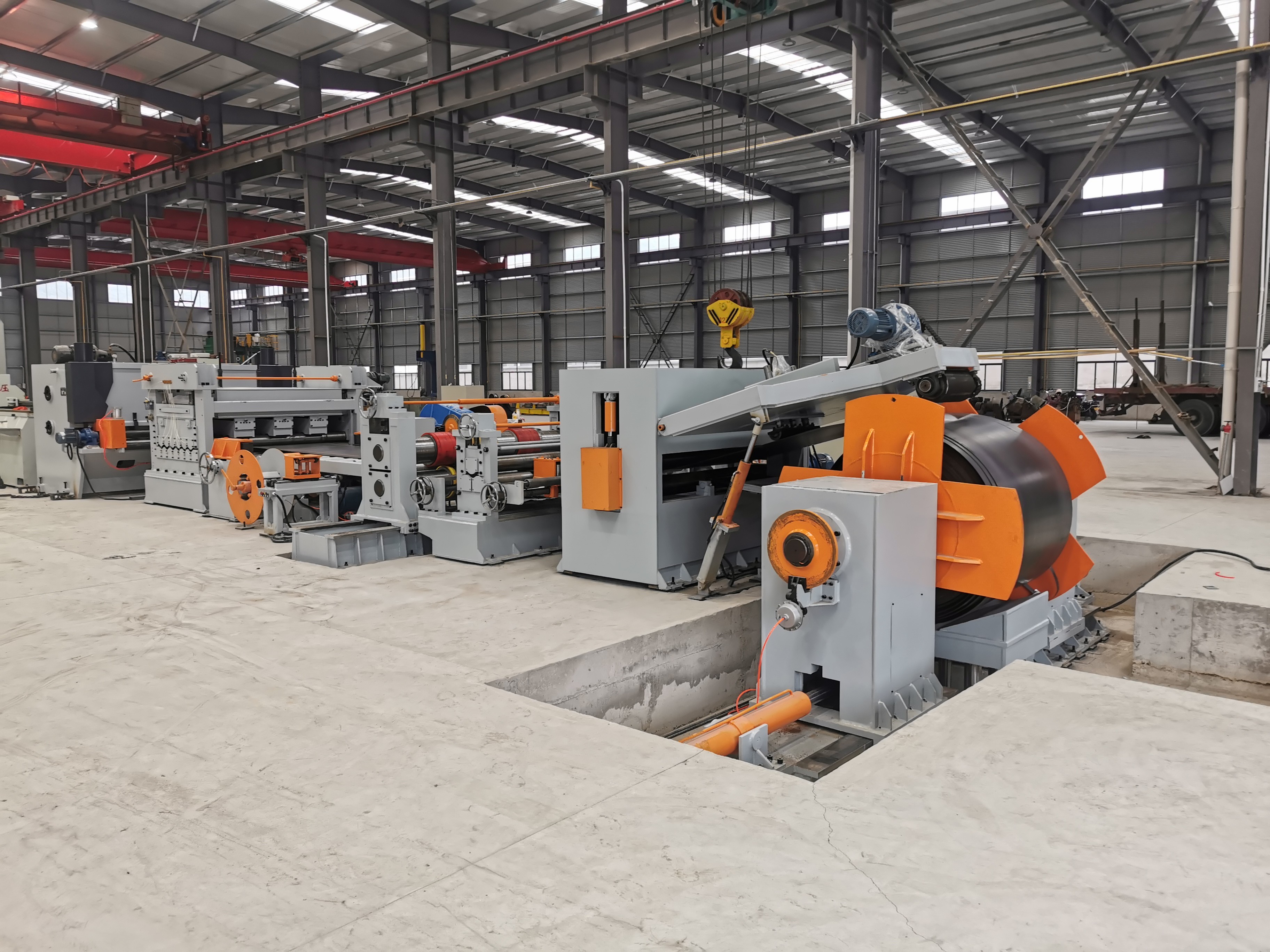

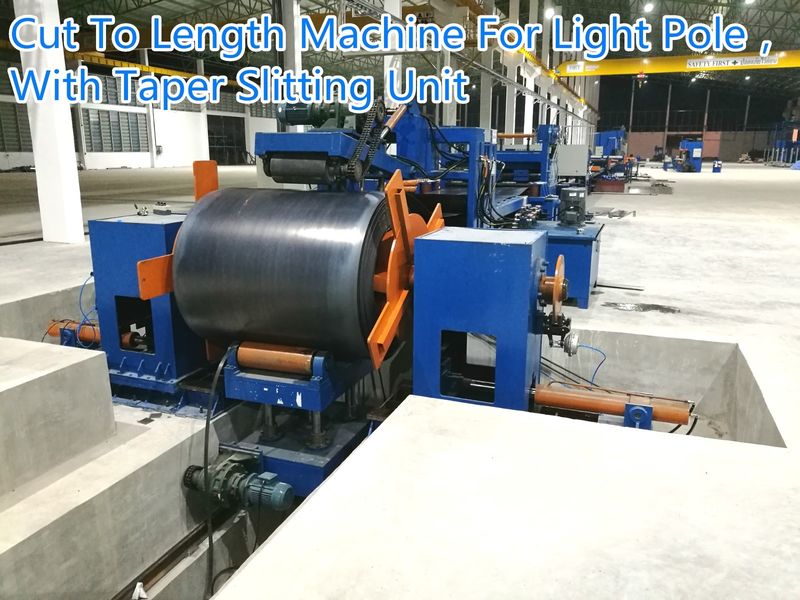

Przecinek wycięty na długość dla słupka świetlnego, model: CTL6x1600   Właściwe cechy: 1.DeWkręcanie, wyrównanie, cięcie wzdłużne,oOgrzewanie i układanienajeden wiersz. 2.Automatyczny typ, sterowanie CNC długości arkusza, sterowanie CNC ilością arkusza, automatyczne rozładunek i automatyczny system układania. 3.Szybkość produkcji jest szybka. 4.Operator musi być zrelaksowany i ograniczać do minimum kontakt z stalową płytą, co jest bezpieczne dla personelu. Po cięciu krzyżowym płyty są automatycznie układane bez konieczności sortowania.zapewnienie bezpieczeństwa i oszczędność czasu. Z 4 warstwami wypoziomowania 专有特点: 开卷,校平,长度切断,落料,堆?? 在一条生产线上。 całkowicie automatyczny typ, kontrolę długości tablicy, kontrolę ilości tablicy, automatyczne obniżenie ilości tablicy oraz automatyczny układ stacjonarny; Produkcja szybka 操作人员,轻松,最大限度降接触钢板,对人员安全。 横切后板料 automatycznie堆??, 无需整理, 可以直接把多块板料 ((如30块)吊运到后续工序机上Bezpieczne, oszczędne w czasie. 四重式校平机 (czterokrotnie)   Parametry techniczne Grubość materiału: stalowa walcowana na gorąco材质:热 普通钢板 Materiał:Q235, ęgłośćMax:6Min:2.5mm, wytrzymałość wydajności:235Mpa, Maksymalna szerokość stali:1600 mm最大板宽 Masa cewki stalowej: maksymalnie 30 tonMaksymalna waga Średnica wewnętrzna cewki stalowej:Φ508mm-Φ760mm Prędkość wyrównania:regulowany,5- 15 m/min校平速度,可调 Liczba walcowników wyrównawczych: 13 校平?? 数量 Średnica walców wyrównawczych: 132mm校平??径 Odległość walca wyrównania: 143mm校平?? 间距 Materiał z walców wyrównawczych: 40Cr校平?? 材质 Twardość walców wyrównawczych: HRC55校平?? 热处理 twardość Zakres długości dla skali: 2000-14000 mm zgodnie z wymaganiami剪切长度范围, można go dostosować Tolerancja długości cięcia: mniej niż ±5 mm (podstawa na płytce o długości 8 m) 長度公差 Główna moc silnika wyrównania:37kw校平电机功率 Pojemność aparatu do strzyżenia:6mmx2000 mm 剪板机 Liczba operatorów:1~2Potrzebny operator szerokość powierzchni maszyny:ok.6.7mx33m整机 zajmuje powierzchnię   Szczegóły urządzenia   1. Węzeł stalowy do ładowania wózka:液压上料小车 W górę i w dół: hydrauliczne podwyższone ciśnienie płynu Wyroby z tworzyw sztucznychHydroelectric   2. Hydrauliczny dwuogłowy deskolator typu parasol:液压对顶式开卷机Wymóg:   W tym:lewy i prawy oddział, Otwarcie i zamknięcie: hydrauliczne Para ram rozwijających się napędzana cylindrem olejowym może trzymać materiał cewki. Struktura: nadwozie maszyny, podstawa przesuwna, wał główny, stojak kuchenny do załadunku, ruchomy cylinder. Główna funkcja: stała cewka stalowa do realizacji pasywnego rozwijania.Uderzenie boczne jest uzupełniane przez dwustronny cylinder oleju ruchomegoDwa cylindry w środku mogą być przesunięte w lewo i w prawo jednocześnie poprzez regulację szerokości cewki. łącznie z:左右单元, łączność łączność łączność łączność Przez olej 带动 一对开卷架,可固定卷材。 结构:机体,滑动基座,主轴,?? 形装料架,移动油 │ Główna funkcja: stały żelazowy, włączony w ruch otwarty.   3.Prasowanie i kierowanie hydrauliczne, hydrauliczne urządzenie do głowicy łopatki, urządzenie do szczypania 液压?? 头引头机构 Wykorzystywane do łopatowania wełny materiału cewkowego do trakcji.i praca z głowicą odciągającą, aby poprowadzić materiał do walca trakcyjnegoSiłowa trakcja ciągnie materiał blachy przez dwa rolki, a górny rolek jest hydraulicznie podnoszony i opuszczony. Struktura: ramka, rolka, koło silnika, łańcuch, cylinder podnoszący, płytka podtrzymująca głowę łopatki, panel teleskopiczny, cylinder napędowy. Główne funkcje: pomocnicze odwijanie, wiodący rolnik jest napędzany przez silnik.płytkę łopaty można podnosić i obniżyć i cofnąć do przodu i z tyłuPodczas normalnej pracy urządzenie to nie dołączy do procesu produkcji. Struktura karmienia szczypcem: składa się z podstawy maszyny, łuku, wału przesuwnego, silnika napędowego i cylindru naciskowego. Główna funkcja: przesyłanie arkusza do tylnego urządzenia, a skrzynia przekładni przyjmuje reduktor i sprzęgło cykloidowe.sprzęgło jest odłączone, górny rolnik jest hydraulicznie podnoszony, a dolny rolnik jest napędzany przez materiał arkuszowy do ruchu biernego.   4.Środkowy stolik do pracy:Środkowy To urządzenie służy do podtrzymania płyty.   5. Urządzenie kierownicze导引装置 Składa się z ramy gildii, ruchomego płaszcza płaskiego, urządzenia regulacyjnego, pionowego koła. Jest składa się z układu napędowego, płytki aktywności, urządzenia napędowego, pionowego koła nachylonego.   6.Jednostka niwelowania:四重式校平机 (czterokrotnie) Jednostka wyrównania typu cztery warstwy, lepszy wynik wyrównania, obciążenie uwalnianie To jest podstawowe wyposażenie tej linii, podzielone na część zasilania i część hosta. Część zasilania składa się z podnośnika zasilania, przyspieszacza, silnika regulowanego prędkością, szafki elektrycznej ((przewódca silnika), sprzęgła, obudowy dystrybucyjnej mocy, kółka paskowego, paska, uniwersalnego złącza i hamulca itp. Część gospodarza składa się z podwozia, ramy, podwozia osi, podwozia przesuwnego osi, rolka wyprostowującego, górnej ramy nośnej, podwozia koła nośnego w górę i w dół, koła nośnego,elektryczne urządzenie do podnoszenia i prasowania, towarzyszą 2 sztuk silnika tłoczenia, ręczna pompa smarowa. Charakterystyka tej maszyny: Przyjął on przypadek dystrybucji mocy, każda rolka wyrównania są połączone z uniwersalnym sprzęgłem krzyżowym, w górę i w dół rolka wyrównania są zarówno aktywne, prędkość liniowa jest spójność,więc tarcie między powierzchnią walcowania i płytą zmniejszy się, co mogłoby przyczynić się do poprawy wydajności wyrównania. Po obu stronach osi wyrównania znajdują się dwa zestawy łożysk rolkowych, jeden zestaw łożysk płaskiego pchania, który służy zmniejszaniu tarć i zapobieganiu rozciąganiu się osi, co może zwiększyć wydajność.   Na maszynie zainstalowane są trzy grupy kół wspierających, w których można regulować w górę i w dół, przednie i tylne strony.Używany do wspierania głównego walca i zwiększenia twardości walca i szybkiej efektywności wyrównaniałożyska na koło podnośne jest uszczelnione, co może zapobiec wprowadzeniu włożenia szkodników tlenkowych. Maszyna jest przyjmować worm sprzęgło i worm pręty, duże skręcenia na dostosowywanie dwubiegunowe spowolnienie i tłoczenie, duża moc tłoczenia,można było je regulować indywidualnie i synchronicznie do podnoszenia i naciskania, i ustawić ręczne mikro-regulowanie. Rolka wyrównawcza jest średnio częstotliwościowym tłumieniem indukcyjnym, głębszego poziomu, który może uniknąć spalania łożyska w przypadku braku oleju i może wydłużyć żywotność maszyny. Wykorzystuje się centralne zasilanie olejem, które może być łatwo obsługiwane. Główna cecha, 3 do wsparcia, wielki zakres regulacji. Zestaw konstrukcji maszyny, część robocza, część podnosząca się i główna część napędowa. 机架部分,采用铁板??接结构,工作??部分、升降部分与机架部分有机结合在一起。 Praca w szkole.3对支承??组成. 校平 采用 列不平行式,上排 能升降运动且能够相对下?? 倾斜,分别调整入口、出口的开口大小,达到理想的校平效果。校平 材料采用表面 硬。   升级部分的作用主要是提升上排校平??,调整校平?? 之间的压下量。本机电机通过减速机、?? 轮?? 杆传动丝?? 丝母达到升级上排?? 的目的。上排工作?? 安装在活动梁上,活动梁由四个丝杆进行提升。由两端升降电机实现入、出口不同开口尺寸的调整。 Główna część przenoszenia przez łącznik przenośnikowy poprzez łącznik przenośnikowy. Na jednej stronie materiału maszyny, 装有独立的,编码器 gazowy urządzenie pomiarowe ciśnienia, rotacyjny kodujący urządzenie do pomiaru wymiarów cięcia materiału przesyłowego i kontroli wymiarów poprzez układ elektryczny. 校平机前面,装有对中装置,可以调节。   7Maszyna do strzyżenia:剪板机 Maszyna do cięcia jest urządzeniem do cięcia wyrównanej płyty stalowej w linii produkcyjnej. Struktura maszyny i opis jej właściwości: spawanie płyt stalowych, wysoka wytrzymałość, dobra sztywność, hydrauliczny uchwyt narzędzia w górę i w dół, stabilny i szybki ruch.Dolne ostrze ma mechanizm przedniego i tylnego dostrojenia, jednolitość szczura noża jest dobra, a dokładność prostota cięcia jest wysoka.i wskazana jest wartość skaliMateriał ciśnieniowy hydrauliczny jest stabilny i delikatny, a podkładka stopniowa ciśnieniowa wykonana jest z materiału poliuretanowego, który nie uszkadza powierzchni obrabiarkę.   Tabela wsparcia:辅助平台 Za maszyną do strzyżenia znajduje się oparcie.i sekcja w pobliżu aparatu do obcinania można podnosić i opuszczać, aby uniknąć kolizji z uchwytem narzędzia maszyny do cięciaRolnik jest napędzany przez silnik elektryczny i może przenosić materiał z ciętej arkuszy do przodu. 剪板机后面有一个平台。该平台由两部分组成,靠近剪切机的部分可以升起,以避免钢板与剪板机刀片碰撞。该?? 由电机驱动,向前输送板料。   Urządzenie do karmienia: 送料装置 Urządzenie do karmienia z dwoma rolkami napędzanymi silnikiem, może zasilać płytkę do przodu. 送料装置由电机驱动两个,可向前传输钢板 送料装置由电机驱动两个,可向前传输钢板   10.PAutomatyczny system opóźnionego rozładunku i układaniaAutomatyczne opłatyAutomatyczny堆?? 系统 Tam jest.jest stołem podtrzymującym ztrzy pneumatyczneJednym z najważniejszych elementów, które są wykorzystywane w procesie tworzenia płyt, jest tłocznik.。   11System elektryczny:System kontroli elektrycznej Centralny stolik sterujący.   12.System hydrauliczny:液压系统 Elektrownia hydrauliczna W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, rury miękkie, twarde itp.   Opcja 1:Pozycje 8,9,10 = Automatyczny system układania     Opcja 2:System zwrotnego nawijania cewki stalowej       13.Podobne zdjęcia:类似机器照片 (podobny do zdjęć maszynowych)                 Jednostka wyrównania typu cztery warstwy, lepszy wynik wyrównania, obciążenie uwalnianie 四重式校平机 (czterokrotnie)         PAutomatyczny system opóźnionego rozładunku i układania Automatyczny podkładnik, system stacji

Wymagania w odniesieniu do urządzeń, które są włączone do układu hamowania Model: 2-WE67K-1200/7000 Wykorzystanie: wytwarzanie monopolu, wieży rurowej i wysokiego mastu Wymagania techniczne 1 Rodzaj Wielomaszynowy Tandem Hydrauliczny CNC elektro-hydrauliczny synchro 2 Siła robocza 2X1200Tony 3 Długość tabeli 2X7000 mm 4 odległość między klatkami 5600 mm 5 Głębokość gardła 1600 mm 6 Wysokość otwarta 1550 mm 7 Udar mózgu 450 mm   8 Praca Prędkość Rozładowanie 70 mm/s Praca 7 mm/s Powrót 65 mm/s 9 Silnik główny 2x2x45Kw 10 System CNC Typ: DELEM DA53T Delem Co., Niderlandy 2 (Y1,Y2)+system koronowania stołu 11 Narzędzie Zobacz następną stronę Tabelazmecha)układ koronowania 12 Uszczelnienie w butlach Typ SKF lub typ NOK 13 Komponenty hydrauliczne BOSCH-Rexroth, Niemcy 14 Pompy hydrauliczne SUNNY (HYTEK)USAmarka wytworzona w Chinach 15 Czujnik wyświetlacza rasterów liniowych FAGAR, HISPANIA 16 Główne elementy elektryczne w szafie Schneider, Francjamarka 17 masę (Dwa razy czternaście)0000 kg) 18 Wymiar profilu (mm) LxWxH 2-7200x4600x6800 Z przednim i tylnym systemem zasilającym, szerokość: 8800 19 Opakowanie: Maszyna powinna być rozmontowana podczas transportu. Szczegóły dotyczące narzędzi hamulcowych Jeden ustawiony uchwyt narzędziowy, grubość 40mm odpowiedni do wysokiego mastu słup i monopole   Zawierają:Jeden narzędzie do montażu, dla wysokiego mastu i monopolu   Zawierają: regulowany matryca dolna   Opcja1 System rozładunku bocznego typu pchnięcia Typ ciężkiej pracy Opcja2 Funkcja zdalnej diagnostyki. TDostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów.   Opcja3 Wyroby z tworzyw sztucznych.Łącznie8Jednostki, w tym 4 jednostki z przodu i 4 jednostki z tyłu. Wszystkie silniki zasilające są kontrolowane oddzielnie za pomocą elektrycznego kontaktora i przycisku, wszystkie mają dwie prędkości, szybkie i powolne.Powolna prędkość do ostatecznego położenia płyty do gięcia. ONasza konstrukcja to łańcuch, zaletą jest to, że nigdy nie utknął i jest stabilny. Opcja4 Części zamienne1200ton nacisnąć hamulca     Części zamienne do maszyny   Nie, nie, nie. Części ilość 1 M16 śrubka do oczu 吊环螺丝 2 zdjęcia 2 M30 Blokada oczudla butli吊环 2 zdjęcia 3 Wielkie kajdanki do montażu 2 zdjęcia 4 Klucz sześciokątnyspecjalny do połączenia cylindra z ramą大T型22内六角?? 手 ((M30), 油?? 与滑块连接用 1 zdjęcie 5 55 samodzielnie zrobiony spanner 外六角自制?? 手 1 zdjęcie 6 Tłuszcz,黄油 1 opakowanie 7 Przymocowanie kabli 扎带 30 zdjęć 8 24 mm klucz sześciokątny 发黑内六角 手 1 zdjęcie 9 Źródło:Śruby do przymocowania 1 zestaw   ⅡGłówna rolaWymóg: 1 Ramka maszyny składa się z zbiornika, stołu roboczego, lewego i prawego obudowy i ramy. Ma wysoką wytrzymałość i dobrą sztywność. 2 Synchronizacja zasad pracy obu maszynWymóg:Wprowadzenie elektro-hydraulicznych zawór proporcjonalny zapewniający synchronizację obu maszyn. zawór proporcjonalny jest produkowany przez firmę BOSCH o bardzo dobrej wydajności, takiej jak małe tarcie między parami mechanicznych akcji,wydajny wzmacniacz elektroniczny i magnes elektryczny o wysokiej sile sterowania i ciągłym działaniu. Są dwa wyświetlacze raster na obu stronach maszyny w celu ciągłego sprawdzania pozycji ram i przekazywania sygnału do systemu sterowania,Następnie system sterowania będzie kontrolować elektryczno-hydrauliczne zawór, aby dwa cylindry synchronizacji na jednej maszynyPonieważ wyświetlacze rasterów są zainstalowane na płytkach C, a nie bezpośrednio na płytkach obudowy, odchylenie ramy i ramy podczas pracy nie wpłynie na dokładność pomiaru i sterowania.Kiedy dwie maszyny pracują razem, potencjometr różnicowy zainstalowany między dwoma maszynami przenosi mechaniczny sygnał synchronizacyjny do elektronicznego i przekazuje go z powrotem do płyty synchronizacyjnej i systemu sterowania.Sygnał zostanie powiększony przez wzmacniacz Bosch w celu kontrolowania synchronizacji obu maszyn poprzez sterowanie elektryczno-hydraulicznego zaworu proporcjonalnegoTak więc synchronizacja dwóch maszyn jest osiągana z wysoką precyzją. 3 Za pomocą komputera/Komputer ma kilka języków obsługi, automatycznie oblicza i dostosowuje siłę gięcia.punkt zmiany prędkościUderzenia (Y1, Y2) ramy mogą mieć niewielki nachylenie w celu spełnienia szczególnych wymagań użytkownika. 4 Wyposażone w dobry system kierowania, system pomiaru pozycji i układ równowagi hydraulicznej, aby spełnić wymagania pracy pełnej długości i pracy ekscentrycznej. 5 Jednostka kompensacyjna stołu roboczego jest przyjęta w celu zrekompensowania zgięcia maszyny podczas pracy, aby zapewnić precyzję obróbki. 6 Powierzchnia cylindru jest dobrze zużyta i poddawana obróbce cieplnej, dlatego ma dobrą smarowanie i długą żywotność.

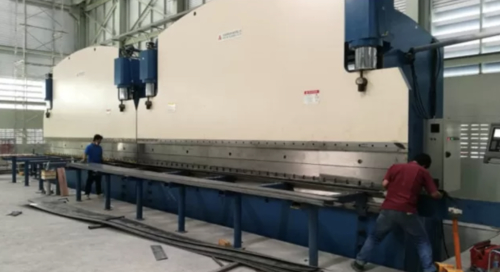

Całkowicie 13m światła linii bieguna obejmują 2-WE67K-1200-6500 tandem prasowy hamulca w Indiach ((KP Green engineering)

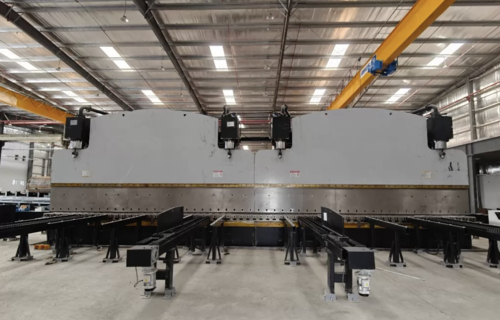

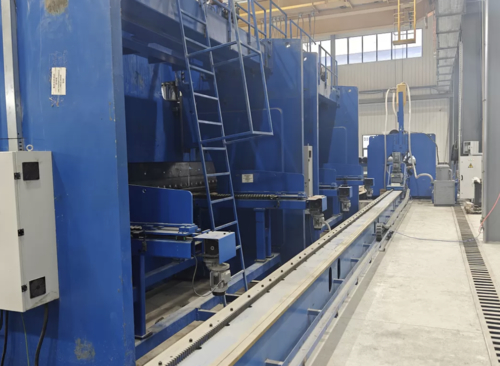

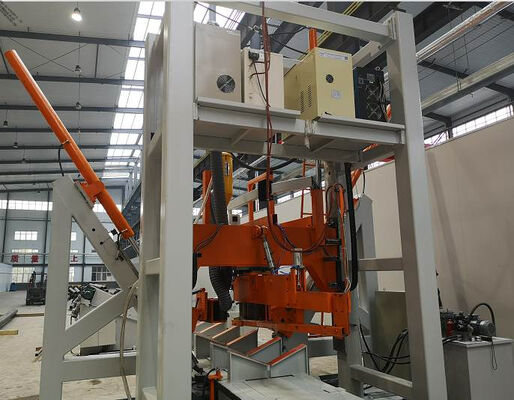

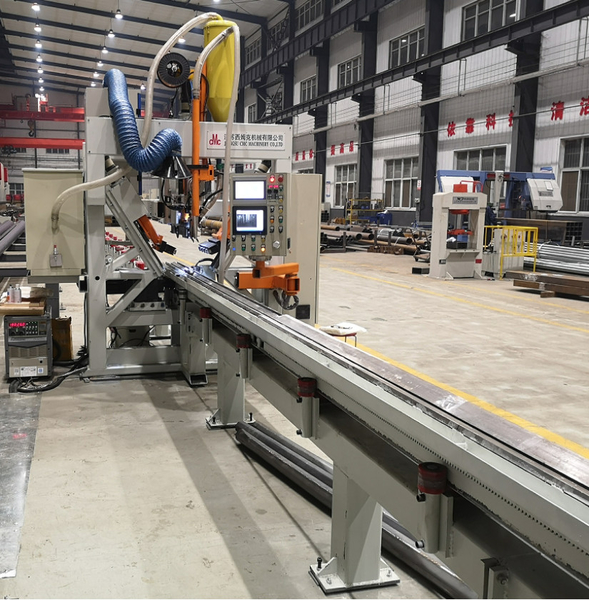

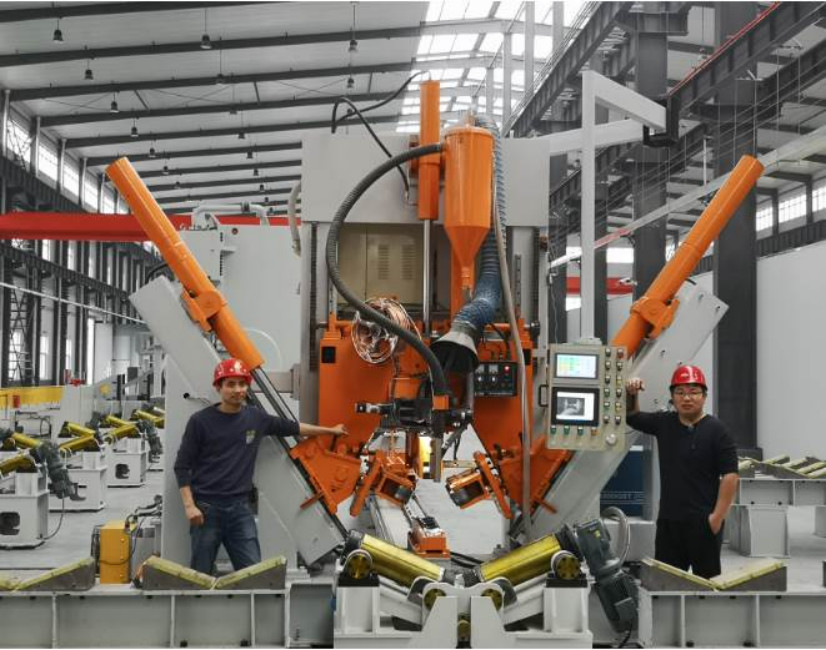

CNC Tandem Hydraulic Press Brake, Model:2-WE67K-650/6500 Maszyna spawalnicza CNC, model: HM2200/13000 Maszyna do montażu i wyprostowywania maszyn wysokich masztów, model: HJZ-2100 Maszyny spawalnicze plazmowe typu gantry

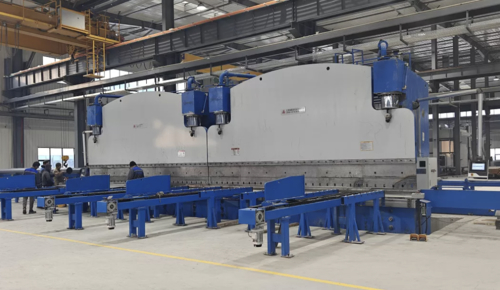

Całkowita linia 14M w Tajlandii (Saengsuriya Industry)
