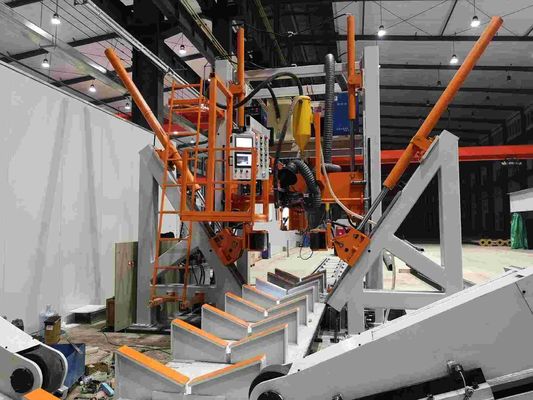

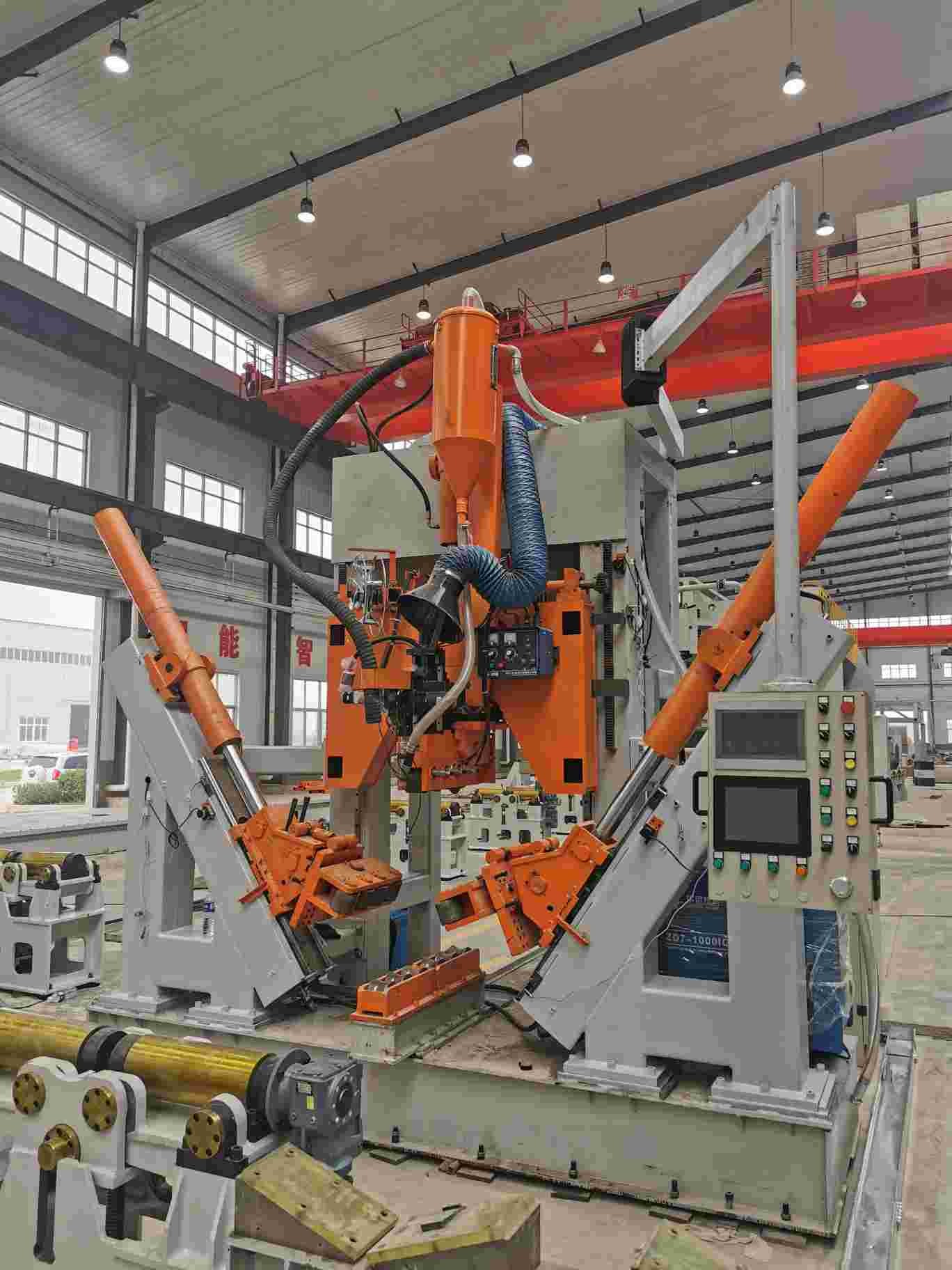

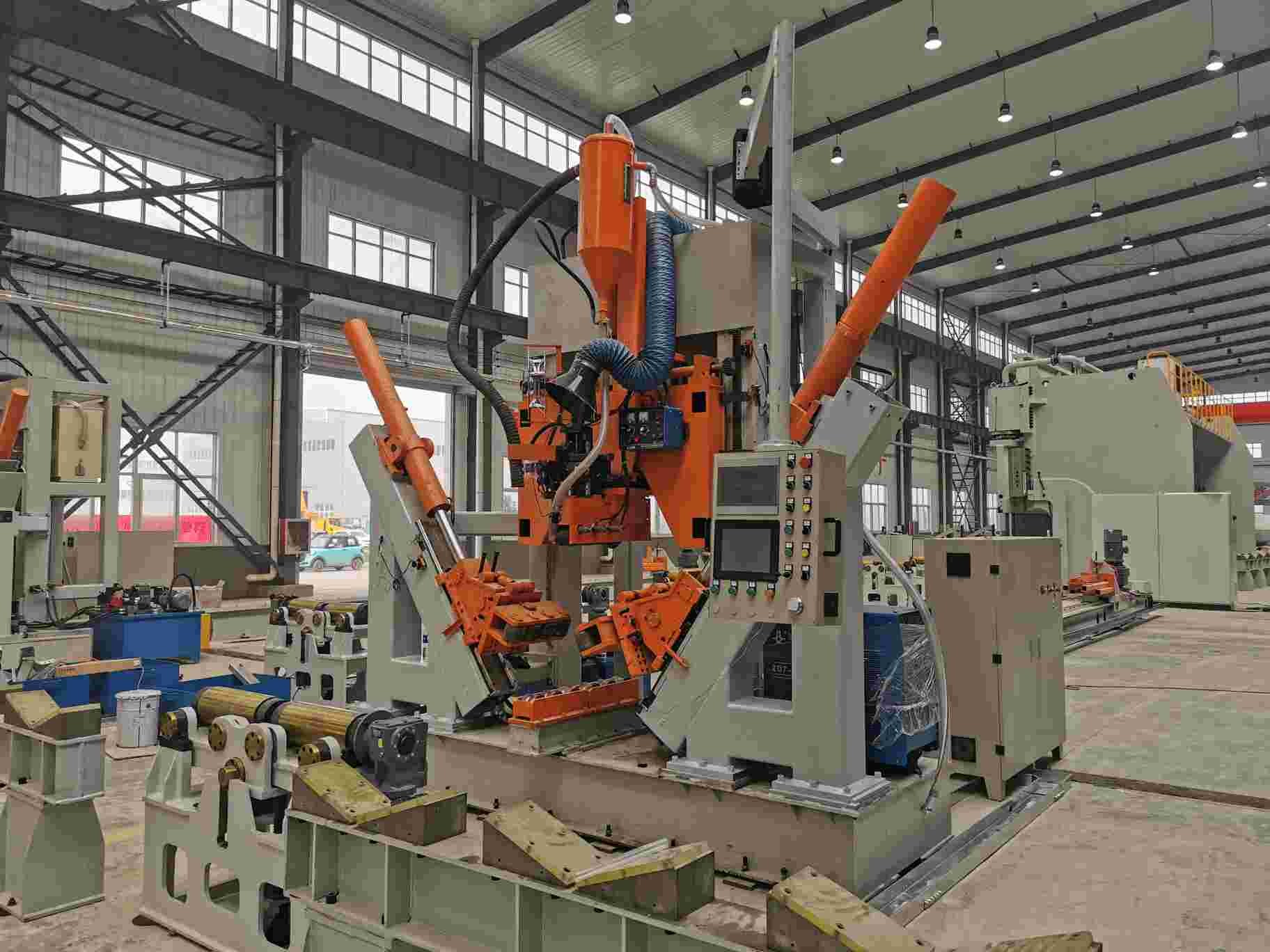

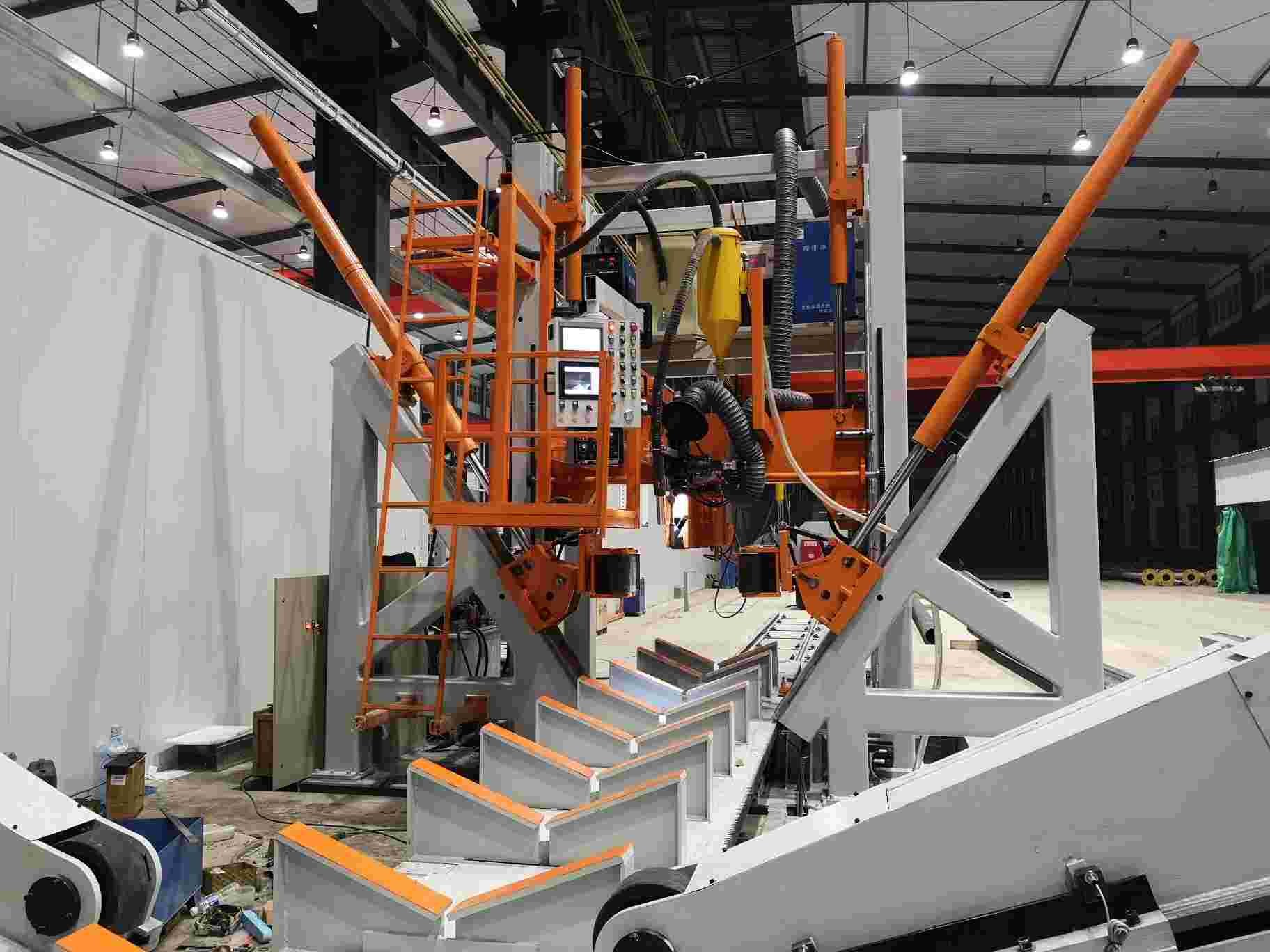

CNC 5G Maszyna do spawania HM800/14000 14m Długość Projekcja wielokątna

ZGRZEWARKA SŁUPOWA CNC

Model: HM800/14000

Typ rolki

Specjalnie zaprojektowany do monopolu, słupa wysokiego masztu, słupa komunikacyjnego 5G i normalnego słupa oświetlenia ulicznego

Zakres średnic: 200 ~ 800 mm, Grubość: 4 ~ 12 mm, Długość: 14000 mm

Zakres średnic opcji: 60 ~ 800 mm, Grubość: 3 ~ 12 mm, Długość: 14000 mm

Standardowa spawarka z pojedynczym łukiem z pojedynczym drutem do spawania łukiem krytym

Zakres zastosowania: nadaje się do spawania wzdłużnego z automatycznym zamykaniem wzdłużnym o średniej długości, takich jak słup 5G, monopol, słup wysokiego masztu i normalny słup latarni ulicznej

Ta maszyna jest zwykle odpowiednia do zgrzewania słupa wielokątnego i stożkowego średniej wielkości, szczególnie nadaje się do słupa, który ma tylko jeden szew.To automatyczna linia spawalnicza.Wózek wyposażony jest w silnik o regulowanej prędkości, który może pociągnąć drążek do ruchu.Siłownik hydrauliczny sprawia, że ​​koło dociskowe jednocześnie napina słup i spawa.

Cechy zastrzeżone:

1. Automatyczna regulacja CNC, system CNC, ze zmianą średnicy bieguna, automatycznie dostosowuje ciśnienie, automatycznie dostosowuje pozycję stopki, automatycznie dopasowuje prędkość i pozycję podawania, utrzymuj szew spawalniczy zawsze w stanie zamkniętym, aby zapewnić płynność spawalniczy.

2. W poprzednim procesie, po spawaniu, nie ma skręcania spoiny słupowej i nie ma potrzeby, aby personel podważał i skręcał pręt z tyłu maszyny, aby wyśrodkować spoinę.

3. Słup napędowy jest kontrolowany przez konwersję częstotliwości, z funkcją zatrzymania hamulca elektrycznego, aby zapewnić stabilność spawania głowy i ogona, ten system może spawać słup od małego końca do dolnego końca pełnego obszaru i prawie nie ma lewej długości poza spawaniem.W ten sposób zmniejsza się ręczna praca następnego procesu.

4. Liczba rolek dociskowych wynosi 3 zestawy, zaletą jest zmniejszenie nacisku rolki na powierzchnię bieguna i zmniejszenie zarysowania na powierzchni.Nadaje się do produkcji słupa ośmiokątnego, słupa wielokątnego i słupa stożkowego.Może mieć jednakową średnicę lub stożkową.

5. Wózek typu pchającego z zmotoryzowaną funkcją szybkiego powrotu, nie ma potrzeby ręcznego odpychania operatora i zmniejsza pracochłonność operatorów.

6. Tylny wózek pchający z pneumatycznym urządzeniem zaciskowym, jest prosty i szybki w porównaniu z ręcznym zaciskaniem.

7. Funkcja spawania łukiem krytym

8. Strona rozładunku jest typu rolkowego, co jest wygodne do załadunku i rozładunku i sprzyja automatyzacji materiałów w górę i w dół.Załadunek i rozładunek mogą odbywać się po tej samej stronie, aby operator mógł uniknąć ruchu na duże odległości.Operator musi pracować tylko w pozycji maszyny hosta, co znacznie zmniejsza pracochłonność.

9. Z urządzeniem prowadzącym słupek można go regulować adaptacyjnie.W praktyce pozycja spawu jest rzadko regulowana, co zmniejsza pracochłonność operatorów.

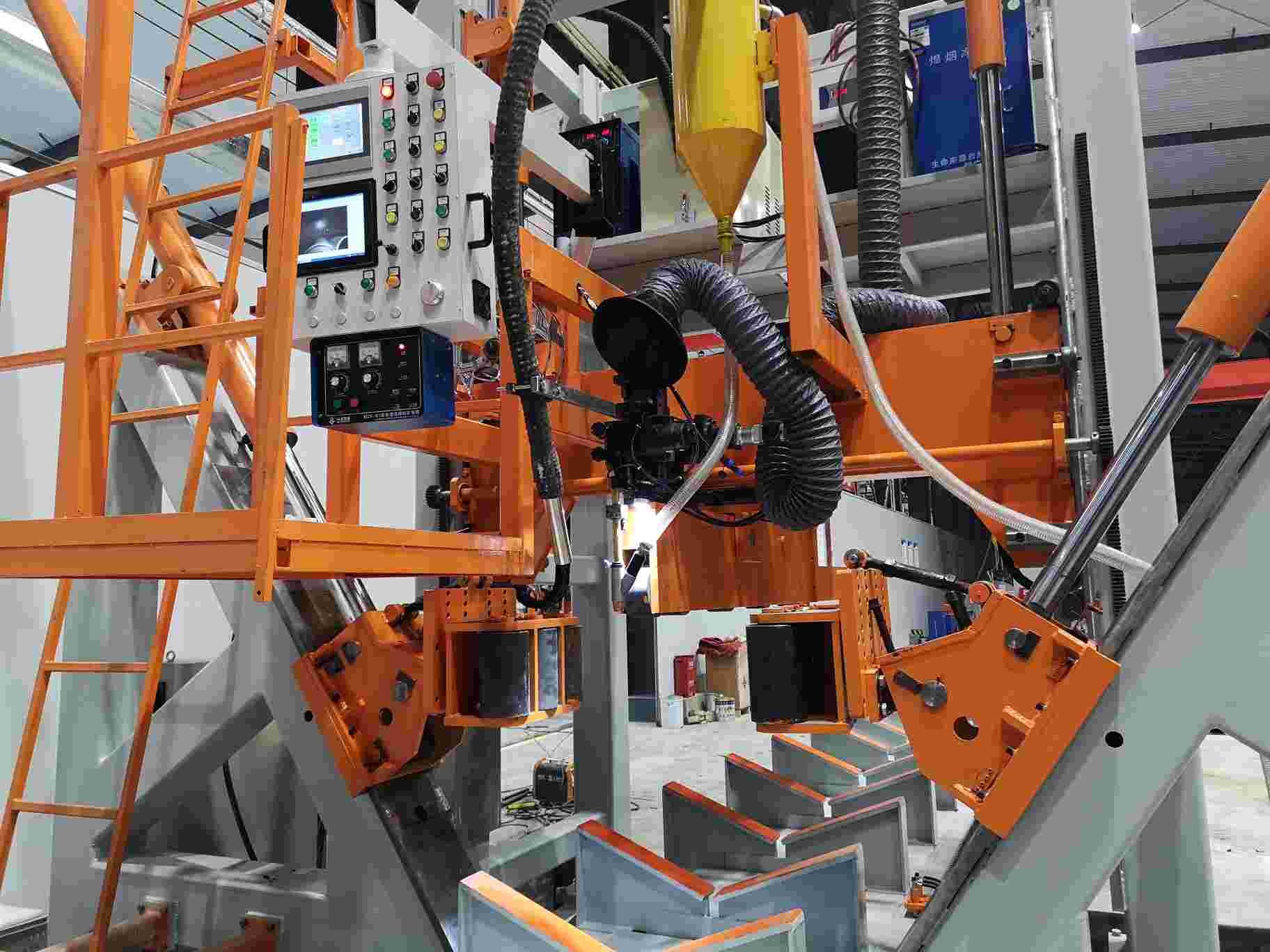

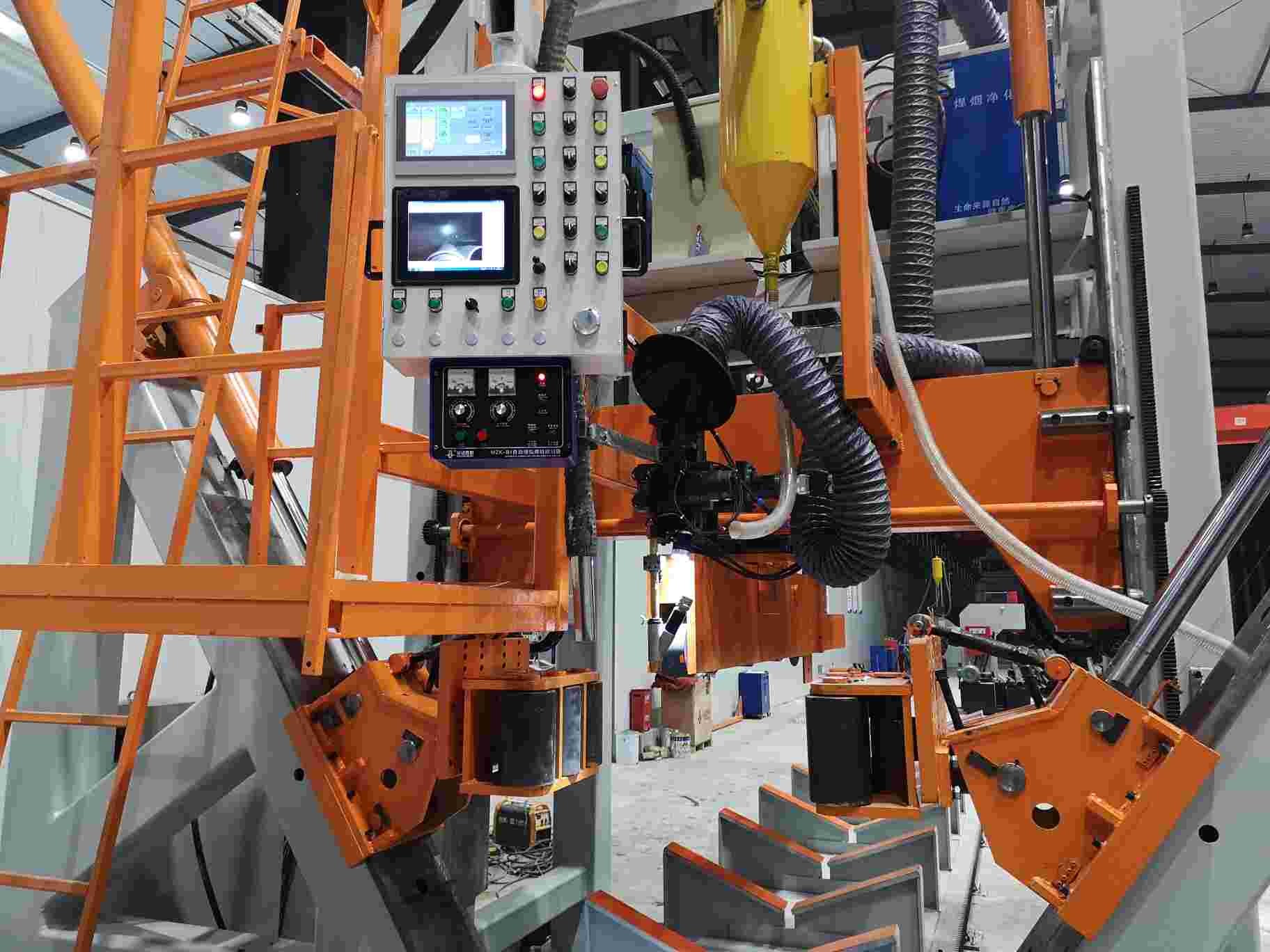

10.Poprzez kamerę zainstalowaną na głowicy maszyny, szew spawalniczy jest odbijany na ekranie głównego panelu sterowania, dzięki czemu śledzenie szwu spawalniczego jest proste i łatwe oraz zmniejsza pracochłonność operatora w celu monitorowania spawania.

11. Opracowany przez siebie system ciśnienia oleju i CNC, dzięki czemu spawany słup jest okrągły i mały.

12.Operator: 1 osoba.

13. Rozładunek stojaka rolkowego, 5 zestawów (nadaje się do słupa 12,14 m)

14. Zgodnie z układem warsztatu kupującego można dostarczyć maszyny o różnych kierunkach pracy;

15. W przypadku specjalnych wymagań klientów maszyna może być specjalnie zaprojektowana i wyprodukowana, aby sprostać różnym biegunom na całym świecie

16. Opcja: system chłodzących bloków miedzianych (to urządzenie znajduje się wewnątrz słupa świetlnego, aby zwiększyć szybkość penetracji spawania) z 2 zestawami miedzianych bloków pasujących do biegunów stożkowych i ośmiokątnych

17.Opcja: Rolka zaciskowa odpowiednia do zwykłych słupów oświetlenia ulicznego, zakres średnic jest rozszerzony do: 60 ~ 800 mm

Maszyna składa się z następujących części:

1. Długi stół roboczy do poruszania się wózka
2. Główna rama suwnicy
3. Układ napędowy wózka
4. Regał rolkowy rozładunkowy, 5 zestawów (nadaje się do słupa 12,14 m)
5. Zawiera rolki zaciskowe, odpowiednie do słupa średniej wielkości)
6. System spawania łukiem krytym z systemem podawania drutu
7. System odzyskiwania topnika
8. System hydrauliczny
9. System sterowania
10. Rolka dociskowa, zgodnie z wymaganiami słupa klienta.

Z 1 zestawem odpowiednim do monopolu Wysoki maszt, forma słupowa 5G.

Opcjonalnie: 1 zestaw odpowiedni do zwykłych słupów oświetlenia ulicznego, minimalna średnica 60 mm (słupki okrągłe i słup stożkowy)

Opcjonalnie: 1 zestaw odpowiedni do zwykłych słupów oświetlenia ulicznego, minimalna średnica 60mm (słup ośmiokątny)

Opcjonalnie: Zestaw tylnych zacisków pasujących do zwykłych słupów oświetlenia ulicznego.(Zawiera małe narzędzie, odpowiednie do tyczek o bardzo krótkiej długości, np. ramię o długości 1~2 metrów)

11. Opcja: system chłodzących bloków miedzianych (to urządzenie znajduje się wewnątrz słupa świetlnego, aby zwiększyć szybkość penetracji spawania) z 2 zestawami miedzianych bloków pasujących do biegunów stożkowych i ośmiokątnych
