Synchronizacja CNC Elektryczna prasa krawędziowa Giętarka do blachy 14000mm

Szczegółowy opis produktu:

Szybki szczegół:

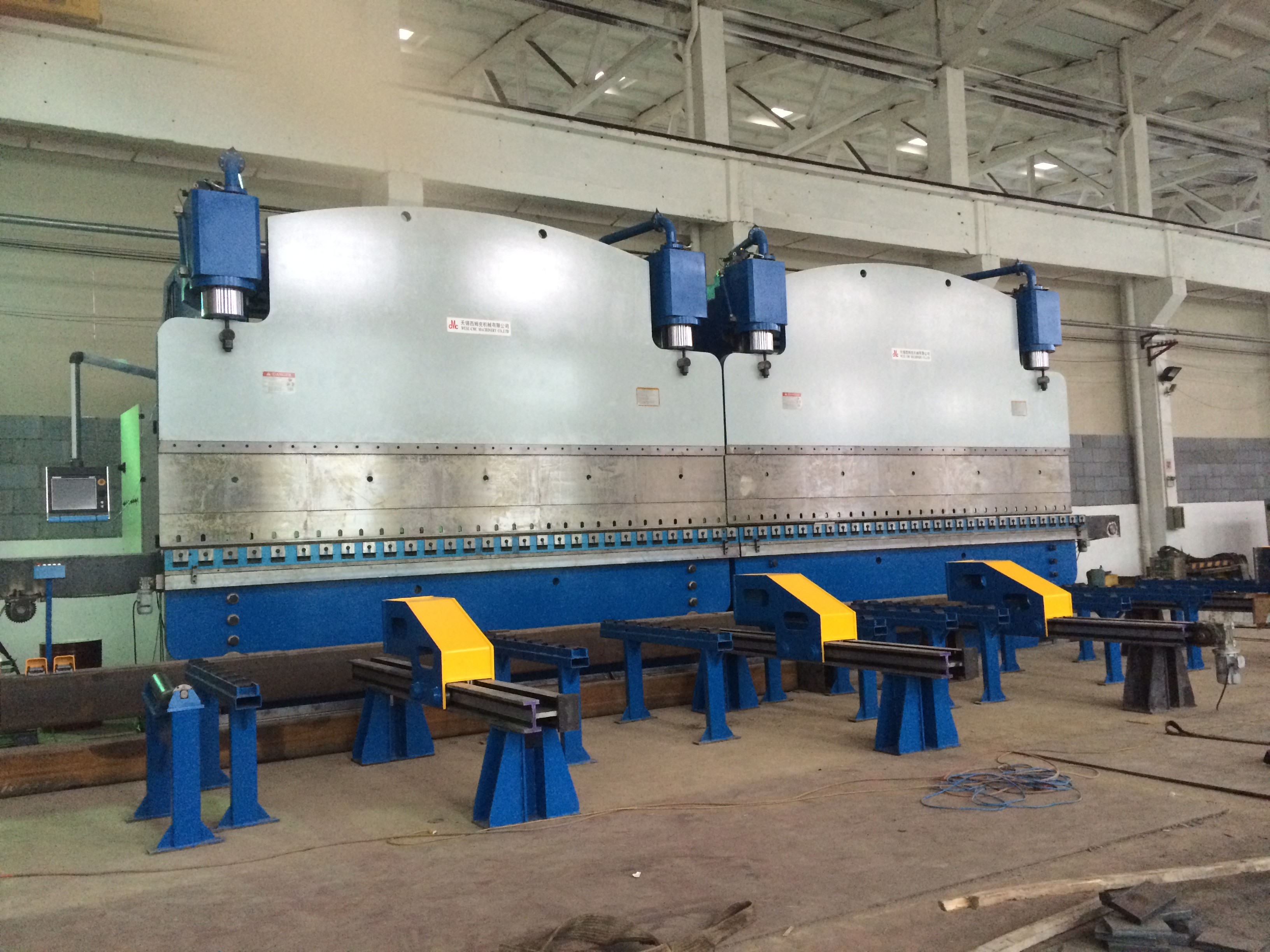

Tandem hydrauliczny CNC Tandem prasy krawędziowej dla przemysłu samochodowego 2-400T / 7000mm

Wybierz i używaj systemu sterowania DELEM DA52 CNC

1. siła uderzenia: 8000KN

2. gięcie max szerokość blachy stalowej: 14000 mm

3. zginanie maks. Grubości blachy stalowej: 8 mm

Opis:

1. Elektrohydrauliczny układ serwo, kontrola dokładności suwaka w pętli zamkniętej.

2. Unikalna opatentowana technologia: dwustronna kompensacja ugięcia dużego hamulca prasy.

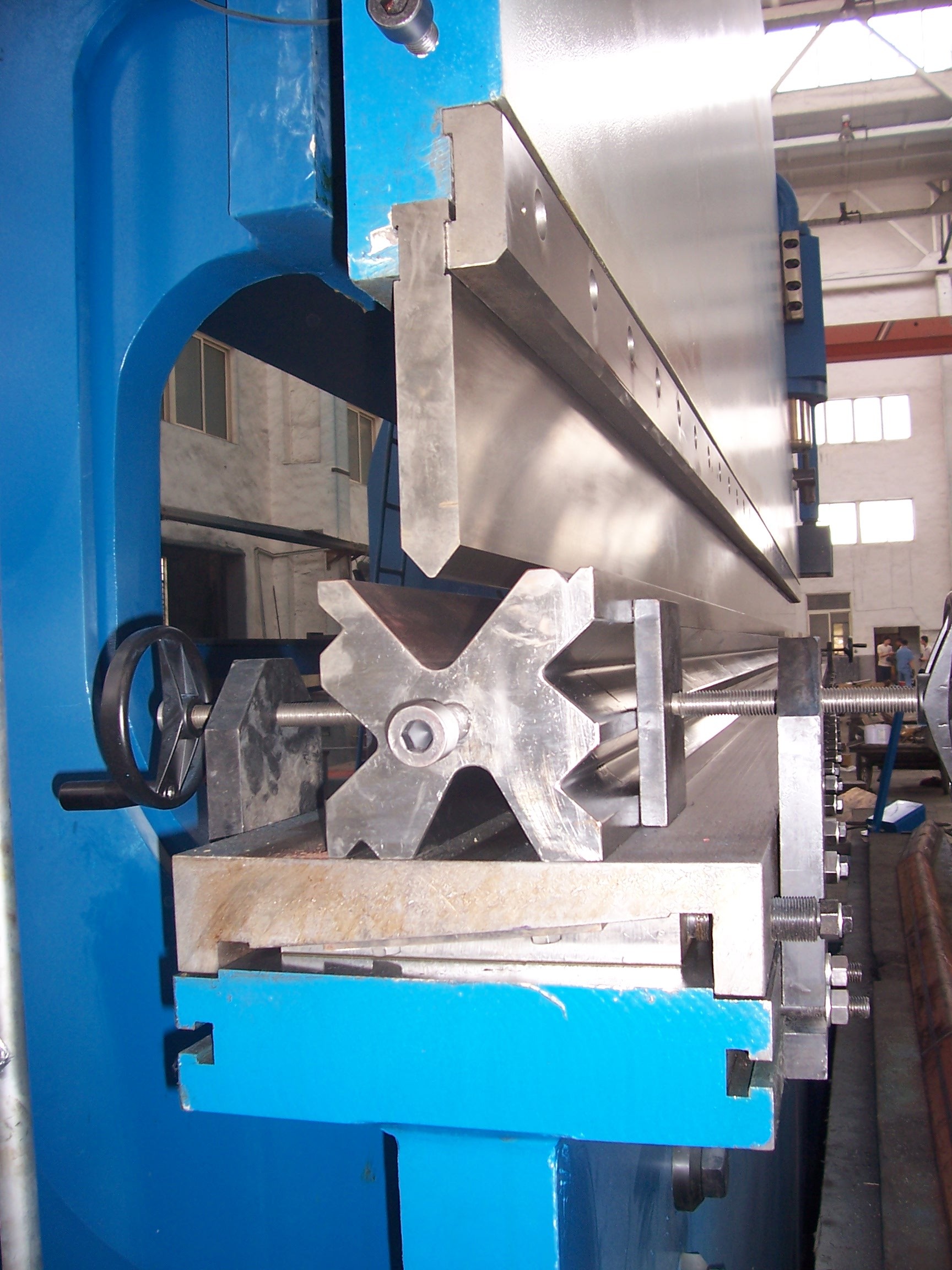

3. Wkładki o regulowanej szerokości otworu umożliwiają pracę z różnorodnymi przedmiotami.
4. Wiele instytucji pomocniczych może spełnić wymagania użytkowników i sprawić, że proces będzie bardziej wygodny i efektywny.

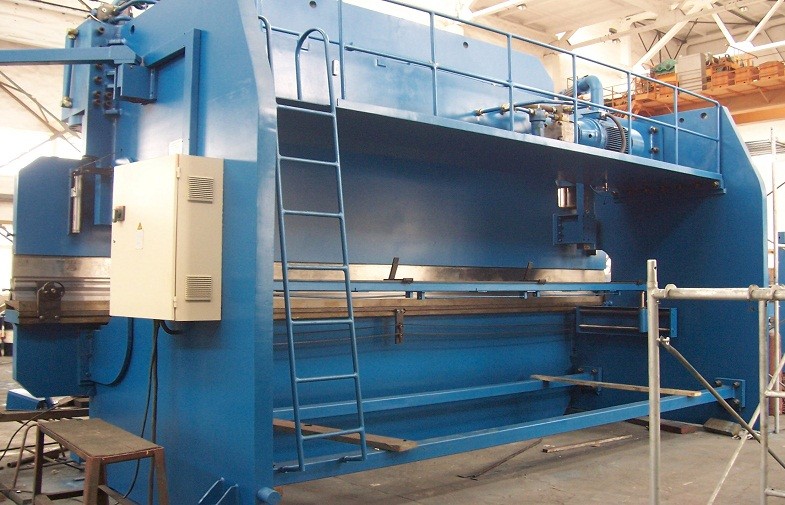

5. Rama maszyny składa się ze zbiornika, stołu roboczego, lewej i prawej obudowy oraz

Baran. Ma wysoką wytrzymałość i dobrą sztywność. Także eliminuje wibracje

naprężenie.

6. Podstawy działania synchronizacji obu maszyn: Przyjęcie elektro-hydrauliczne

zawór proporcjonalny zapewniający synchronizację obu maszyn. Zawór proporcjonalny jest produkowany przez firmę BOSCH o bardzo dobrych parametrach, takich jak małe tarcie pomiędzy mechanicznymi parami działania, precyzyjny wzmacniacz elektroniczny i elektryczny magnes z dużą siłą kontrolującą i ciągłym działaniem. Po obu stronach maszyny znajdują się dwa wyświetlacze rastrowe w celu ciągłego sprawdzania położenia suwaka i przekazywania sygnału do układu sterowania, następnie układ sterujący steruje zaworem elektryczno-hydraulicznym, aby wykonać synchronizację dwóch cylindrów na jednej maszynie. Ponieważ wyświetlacze rastrowe są instalowane na płytach "C", a nie bezpośrednio na płytach obudowy, ugięcie suwaka i ramy podczas pracy nie wpływa na dokładność pomiaru i sterowania. Gdy dwie maszyny pracują razem, potencjometr różnicowy zainstalowany między dwiema maszynami przenosi mechaniczny sygnał synchronizujący na sygnał elektroniczny i przekazuje z powrotem do płyty synchronizacyjnej i układu sterowania. Sygnał zostanie powiększony przez wzmacniacz BOSCH w celu sterowania synchronizacją obu maszyn poprzez sterowanie elektrohydraulicznym zaworem proporcjonalnym. Tak więc synchronizacja dwóch maszyn jest osiągnięta z dużą precyzją.

7. Za pomocą komputera operator może komunikować się z maszyną. Komputer ma kilka języków serwisowych, automatycznie oblicza i dostosowuje siłę gięcia. Mógł także obliczyć i kontrolować punkt martwy, punkt zmiany prędkości. Uderzenia (Y1, Y2) tłoka mogłyby wykonać małe przechylenie, aby spełnić specjalne wymagania użytkownika.

8. Wyposażony w dobry system prowadzący, system pomiaru położenia i hydrauliczny system równoważenia, aby sprostać wymaganiom pełnej długości i ekscentrycznej pracy.

9. Jednostka kompensacji stołu jest przystosowana do nadrobienia ugięcia maszyny podczas pracy, aby zapewnić precyzję obrabianego elementu.

10. Powierzchnia cylindra jest dobrze przetarta i poddana obróbce cieplnej, dzięki czemu ma dobre smarowanie i długą żywotność

Aplikacje:

Maszyna do pras krawędziowych CNC jest szeroko stosowana w dużych konstrukcjach stalowych, stalowych wieżach, wózkach samochodowych, szafkach elektrycznych, dekoracjach przemysłowych. Dzięki różnym matrycom, abonent może uzyskać metalową płytkę wygiętą w różne kształty obrabianych elementów.

Dane techniczne:

Główne cechy techniczne

Przewaga konkurencyjna:

1) Jakość naszej maszyny i chcheap, znane w branży.

2) Roczna gwarancja.

3) Szybka i wysokiej jakości obsługa posprzedażna.

4) Możemy zaprojektować maszyny według specjalnych wymagań klientów.

5) Mamy profesjonalny zespół do obsługi.

Komunikacja z klientami

O: jaka jest różnica między DA-52, DA-56, DA-65W i DA66T?

O maszynach z prasami krawędziowymi CNC najczęściej proponujemy cztery rodzaje układów sterowania częściej: Delem DA-52, DA-56, DA-65W, DA66T Oto ich charaktery:

Układ sterowania DA-52 :

1. Z wyświetlaczem LCD True-Color
2. Max kontroluje 4 osie (Y1, Y2 i dwie osie pomocnicze)
3. kontrola odszkodowań w koronach roboczych
4. oprzyrządowanie, biblioteka materiałów i produktów
5. Interfejs USB
6. Zaawansowany algorytm sterowania osi Y, może sterować zamkniętą pętlą, również otwartą pętlą

System sterowania DA-56 :

1. Z wyświetlaczem LCD True-Color
2. Programowanie 2D
3. Proces gięcia
4. Opracowano obliczenia długości
5. Sterowanie kompensacją ugięcia roboczego
6. oprzyrządowanie, biblioteka materiałów i produktów
7. Interfejs USB
8. Sterowanie serwomechanizmem, sterowanie częstotliwością i sterowanie silnikiem AC

System kontrolera DA65W :

1. Struktura modułowa, maks. 20 osi
2. Wbudowany sterownik PLC redukuje konstrukcję obwodu maszyny, pozwala na bardziej stabilną maszynę
3. Przetwarzanie automatycznych obliczeń i optymalizacji
4. diagnostyka zasilania funkcji diagnostycznej dla funkcji całego systemu i komponentów
5. wybór wielojęzyczny
6. 3,5-calowy napęd dyskietek i interfejs RS232, program i parametry mogą realizować pamięć zewnętrzną, programowanie online i offline.
7. Programowanie trybu graficznego 2 D, przyjmuje inną skalę szarości do wyświetlania obróbki obrabianego przedmiotu, oprzyrządowania.
8. Może obsłużyć 2500 programów, 90 narzędzi.
9. Oblicz punkt zaciskania, obszar bezpieczeństwa narzędzia, siłę zginania, odległość wyładowania i kompensację w stole roboczym.

System kontrolera DA66T :

1. System monitowania o komunikat o błędach i tekst pomocy. Może dostarczać na czas ostrzeżenia o twoim programowaniu błędów i niewłaściwej obsłudze, co oszczędza dużo czasu na szukaniu błędu.
2. Standardowy interfejs Ethernet, podłącz okna
3. system okien w czasie rzeczywistym, wielozadaniowe przetwarzanie i zarządzanie plikami
4. Interfejs USB, podłącz urządzenie zewnętrzne: mysz i podstrunnica
5. Kolorowy wyświetlacz: 12 cali
6. Programowanie grafiki w trybie TFT 2D
7. Automatyczne przetwarzanie gięcia
8. Funkcja PLC
9. system ostrzegania o pracy
