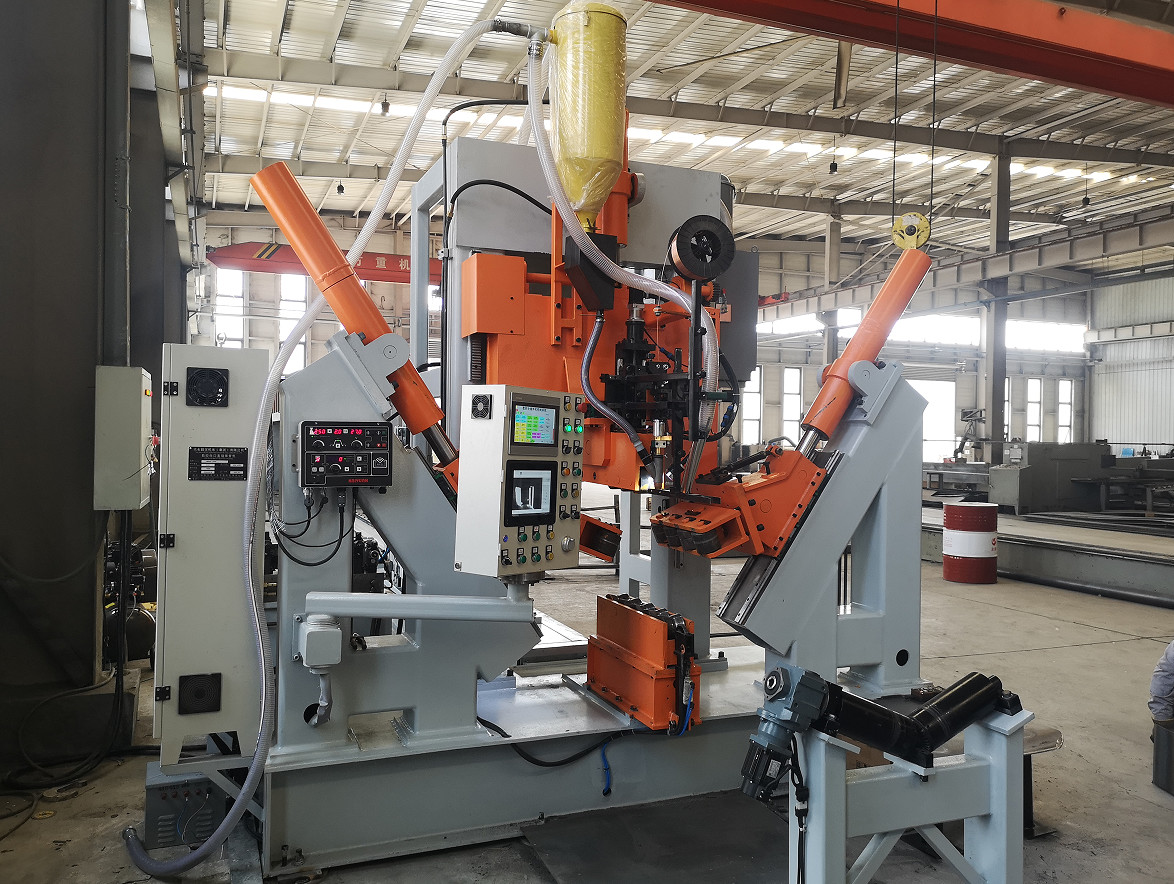

Spawarka do słupów oświetleniowych HM800/12000 / maszyna do spawania masztów oświetleniowych

Maszyna do spawania na biegunach CNC,

Model: HM800/12000, HM800/13000, HM800/14000,

Rodzaj walca

Specjalnie zaprojektowany dla zwykłego słupka świetlnego, monopolu, słupka wysokiego mastu, słupka komunikacji 5G.

Zakres średnicy: 60~800 mm, grubość: 3~12 mm

Standardowa pojedyncza pręga pojedynczego drutu podwodna pręgowa spawalnia

Zakres zastosowania: nadaje się do spawania automatycznego zamknięcia wzdłużnego o dużej długości, średniej wielkości, na przykład 5G, monopolu, masztów i zwykłych latarni ulicznych

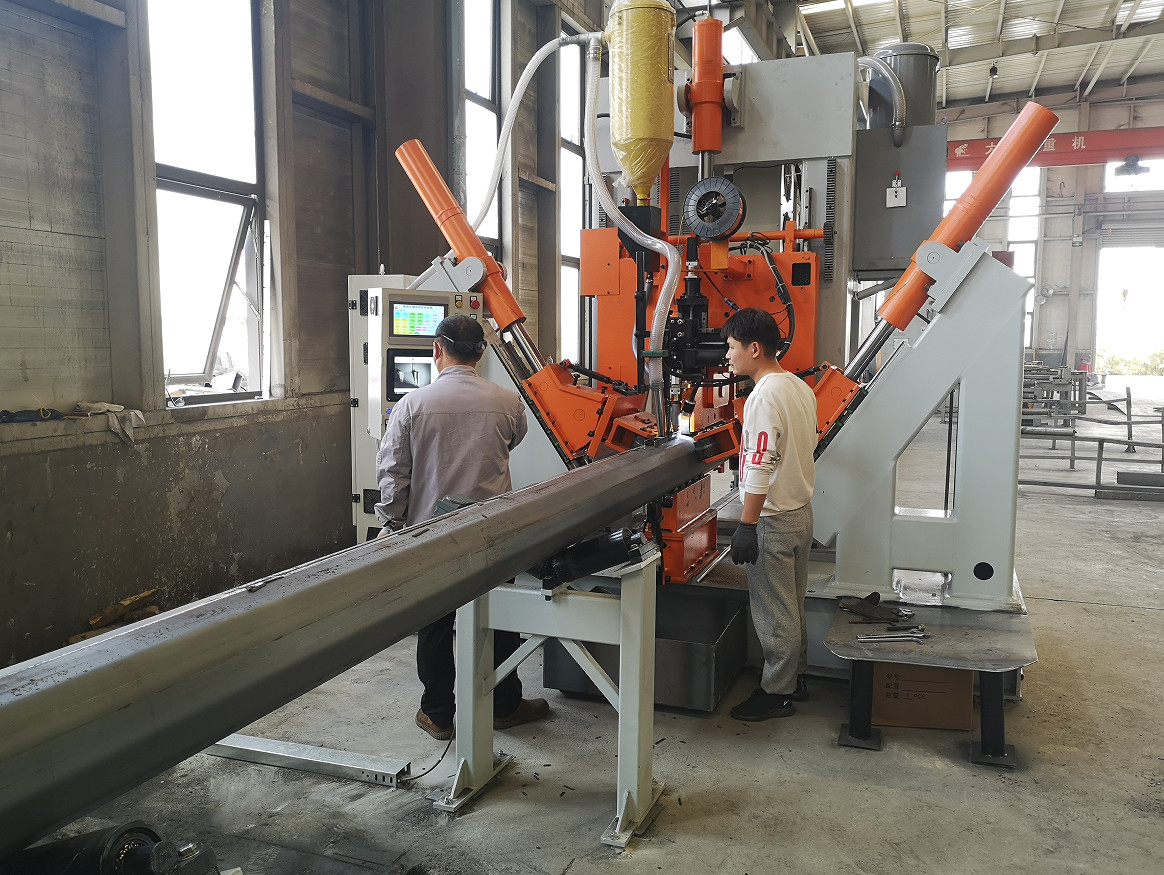

Maszyna ta jest zwykle odpowiednia do spawania średniej wielkości wielokątnego i stożkowego bieguna, szczególnie odpowiednia do bieguna, który ma tylko jeden lub dwa szwy.Pojazd jest wyposażony w silnik regulowany prędkościąSilnik hydrauliczny sprawia, że koło ciśnieniowe jednocześnie zaciska słup i spawa.

Właściwe cechy:

• Automatyczna regulacja CNC,system CNC, z zmianą średnicy bieguna, automatycznie regulować ciśnienie, automatycznie regulować pozycję stopy tłoczenia, automatycznie dopasować prędkość podawania i pozycji,utrzymywanie szwu spawania zawsze w stanie zamkniętym, aby zapewnić płynne spawanie.

• Na podstawie kwalifikacji poprzedniego procesu po spawaniu nie występuje skręcenie spawania bieguna,i nie ma potrzeby personelu do wyciągania i skręcania pręta z tyłu maszyny do centrum spawania.
• Wyrób ten jest zgodny z wymaganiami pkt 6.3.1.Ten system może spawać słup od małego końca do dolnego końca pełnego obszaru i prawie żadnej długości pozostał z spawaniaW ten sposób zmniejsza się ręczna praca następnego procesu.
• Liczba walców do zaciskania wynosi 3 zestawy, zaletą jest zmniejszenie ciśnienia walców na powierzchni słupów i zmniejszenie zadrapania na powierzchni.biegun wielokątny i biegun stożkowyMoże być równej średnicy lub stożkowej.
• Pociąg typu pchnięcia z silnikowaną funkcją szybkiego powrotu, bez konieczności ręcznego odpychania przez operatora i zmniejsza intensywność pracy operatorów.
• Z tyłu jest wózek z pneumatycznym zaciskiem, prosty i szybki w porównaniu z ręcznym zaciskiem.
• Funkcja spawania łukowego pod wodą
• Strona rozładunkowa jest typu rolkowego, który jest wygodny do załadunku i rozładunku i sprzyja realizacji automatyzacji materiałów górnych i dolnych.Ładowanie i rozładunek mogą być po tej samej stronie, aby operator uniknąć ruchu na duże odległościOperator musi pracować tylko w pozycji maszyny gospodarza, co znacznie zmniejsza intensywność pracy.
• W praktyce położenie szwu spawania jest rzadko dostosowywane, co zmniejsza intensywność pracy operatorów.
• Za pośrednictwem kamery zainstalowanej na głowicy maszyny szwy spawalnicze odbija się na ekranie głównego panelu sterowania, co sprawia, że śledzenie szwy spawalniczej jest proste i łatwe,i zmniejszenie intensywności pracy operatora do monitorowania spawania- Nie.Samodzielnie opracowany system ciśnienia oleju i CNC, dzięki czemu walcowany słup okrągły i małe deformacje
• Operator: 1 osoba.
• Wyrzucanie stołu, 5 zestawów (odpowiedni do 12,14 m słup)
• W zależności od układu warsztatu nabywcy można dostarczyć maszyny o różnych kierunkach pracy
• Dla specjalnych wymagań klientów, maszyna może być specjalnie zaprojektowana i wyprodukowana, aby spełnić różne bieguny na całym świecie

Pozycje opcji

16.1

Maszyna podłączona do Internetu w pracowni użytkownika

Może dostarczać dane zarządzania produkcją: moc na czas, czas spawania, czas cięcia, czas nie spawania, ilość produkcji itp.

Funkcja zdalnej diagnostyki. dostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów. wygodne dla klientów, aby szybko wznowić produkcję.

16.2 Układ załadunku i rozładunku słupów świateł ulicznych:

Po lewej stronie maszyny znajduje się regał do przechowywania, który może przechowywać 20 ~ 30 słupów (liczba różni się w zależności od wielkości słupów).i słup lampy ulicznej zostanie wyładowany do wyładowania na półce magazynowej, która po prawej stronie maszyny, może przechowywać 20 słupów (liczba różni się w zależności od wielkości słupów)

16.3 Części zamienne, zgodnie z wykazem

Maszyna składa się z następujących części:

Długi stół roboczy do przenoszenia wózków
Główna ramka bramki
System napędowy wózka
Wyładowanie stołu, 5 zestawów (odpowiedni do 13m słup)
Część do zaciskania hydraulicznego ((Włącznie z rolkami do zaciskania, odpowiednimi do średnich słupów)
System spawania łukowego podwodnego, z systemem zasilającym drut
System odzyskiwania strumienia
System hydrauliczny
System sterowania

Rulki zaciskowe, zgodnie z wymaganiami klienta.

Z:

1 zestaw odpowiedni do monopolu wysoki maszt, 5G kształt bieguna.

1 zestaw nadający się do zwykłych słupów świateł ulicznych,minimalna średnica 60 mm ((kolistych słupów i stożkowych słupów)

1 zestaw nadający się do zwykłych słupów świetlnych ulicznych, o minimalnej średnicy 60 mm (środek ośmiokątny)

1 zestaw tylnych urządzeń zaciskujących odpowiednich do zwykłych słupów świateł ulicznych (włącza małe narzędzie, odpowiednie do słupów o bardzo krótkiej długości, takich jak 1 ~ 2 metry długa ręka)
