| Nazwa marki: | CMC |
| Model Number: | CTLA8X800 |
| MOQ: | 1 set |
| Cena £: | according to the machine requirement |
| Warunki płatności: | Ex works/ FOB SHANGHAI/ CIF |
| Zdolność do zaopatrzenia: | According requirement |
Przecinek do długości dla słupów świetlnych Model CTLA8x1800
(W pełni automatyczny typ, 4 poziomy wyrównania)
Parametry techniczne
Charakterystyka własności:
Całkowicie automatyczny typ, jeśli masz odpowiednią szerokość dla słupka, długość sterowana przez CNC, cięcie spinowe z automatyzacją, system automatycznego rozładunku i układania płyt spinowych.
Z dwoma nożami typu podwójny skrapanie krawędzi cięcia jednostki i węzło cięcia jednostki.
(Uwaga: automatyczny układ układania płytek mniejszych niż 6 mm, płytek o lekkim biegunie)
Zastosowanie:
Jest to proces rozwijania, wyrównania, cięcia, cięcia krawędzi i cięcia krawędzi, aby uzyskać z jednej strony małą szerokość, z drugiej strony dużą szerokość stali.
Szczegóły urządzenia
1. Stalowe koło ładowania wózka dolly
W górę i w dół: hydrauliczne
Wyroby z tworzyw sztucznych

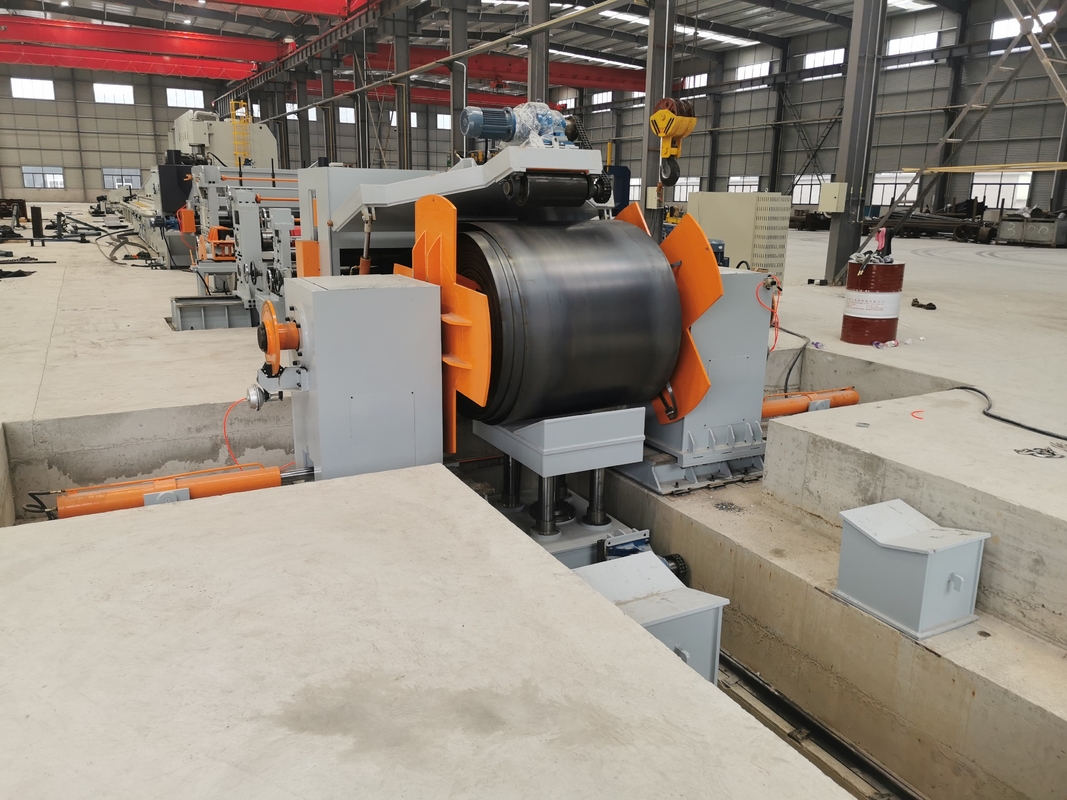

2. Hydrauliczny dwuogłowy deskolator typu parasol:
W tym:lewy i prawy oddział,
z hamulcami dającymi napięcie obrotowe wału.
Otwarcie i zamknięcie: hydrauliczne
3. hydrauliczne tłoczenie i kierowanie, hydrauliczne urządzenie do głowicy łopaty, urządzenie do szczypania
Składa się z ramy, hydraulicznego urządzenia tłoczenia i kierowania, hydraulicznego urządzenia głowicy łopaty, walcownicy szczypcowej i układu sterowania silnikiem itp.
Składa się on z hydraulicznego tłoczenia i kierownictwa, tłoczenia i kierownictwa koła, skrzynki biegów, silnika itp.
Składa się on z hydraulicznego urządzenia skurcza płyty łopatki, płyty wydajnej, urządzenia hydraulicznego itp.
Składa się z suwaków, 2 rolków szczypcowych, hydraulicznego urządzenia szczypcowego, ramy itp.
Składa się on z silnika prądu przemiennego, skrzynki biegów, grupy wrzecionka i łączników, stanowiska łożyska, jednego połączenia uniwersalnego itp.
4. Środkowy stolik obracowy
5. Urządzenie kierownicze
Składa się z ramy gildii, ruchomego płaszcza płaskiego, urządzenia regulacyjnego, pionowego koła.
6. Jednostka wyrównania: ((cztery warstwy typu)
To jest podstawowe wyposażenie tej linii, podzielone na część zasilania i część hosta.
Część zasilania składa się z podnośnika zasilania, spowolniacza, silnika regulowanego prędkością AC, szafy elektrycznej AC ((AC sterownik częstotliwości silnika), sprzęgła, obudowy dystrybucyjnej mocy, koła paska, paska,złącze uniwersalne i hamulce YWZ, itp.
Część gospodarza składa się z podwozia, ramy, podwozia osi, podwozia przesuwnego osi, rolka wyprostowującego, górnej ramy nośnej, podwozia koła nośnego w górę i w dół, koła nośnego,elektryczne urządzenie do podnoszenia i prasowania, towarzyszą 2 sztuk silnika tłoczenia, ręczna pompa smarowa.
Charakterystyka tej maszyny:
Przyjął on przypadek dystrybucji mocy, każda rolka wyrównania są połączone z uniwersalnym sprzęgłem krzyżowym, w górę i w dół rolka wyrównania są zarówno aktywne, prędkość liniowa jest spójność,więc tarcie między powierzchnią walcowania i płytą zmniejszy się, co mogłoby przyczynić się do poprawy wydajności wyrównania.
Po obu stronach osi wyrównania znajdują się dwa zestawy łożysk rolkowych, jeden zestaw łożysk płaskiego pchania, który służy zmniejszaniu tarć i zapobieganiu rozciąganiu się osi, co może zwiększyć wydajność.
Na maszynie zainstalowane są dwie grupy koła nośnego, w których można regulować w górę i w dół, przednie i tylne strony.Używany do wspierania głównego walca i zwiększenia twardości walca i szybkiej efektywności wyrównaniałożyska na koło podnośne jest uszczelnione, co może zapobiec wprowadzeniu włożenia szkodników tlenkowych.
Maszyna jest przyjmować worm sprzęgło i worm pręty, duże skręcenia na dostosowywanie dwubiegunowe spowolnienie i tłoczenie, duża moc tłoczenia,można było je regulować indywidualnie i synchronicznie do podnoszenia i naciskania, i ustawić ręczne mikro-regulowanie.
Rolka wyrównawcza jest średnio częstotliwościowym tłumieniem indukcyjnym, głębszego poziomu, który może uniknąć spalania łożyska w przypadku braku oleju i może wydłużyć żywotność maszyny.
Główne komponenty wibrują przez zaawansowany wibrator w domu, który może zniszczyć napięcie i zmniejszyć gięcie.Silnik jest silnikiem z prądem stałym regulowanym prędkością,W tym celu należy zastosować płytę rdzenia Eurotherm, która może zmniejszyć czas podnoszenia i hamowania (dwa trzecie czasu hamowania krótsze niż zwykłe) i szybką efektywność wyrównania..
7Maszyna do cięcia typu obrotowego:
W tym:Hydrauliczne cięcie wiązki kołysanej Q12Y-6*2000.
Ścierka może być obracana o 3 stopnie, aby być odpowiednia do cięcia lekkiej płyty.
Po obcięciu, płyta będzie równoległy, w ten sposób zmniejsza materiał odpadów i być łatwe dla następnego procesu produkcji słup światła
8. stolik podnośny o długości słupka + wózek z urządzeniem automatycznym:
W przedniej części podwójnej jednostki cięcia znajduje się wózek, który służy do sterowania rozmiarem płyt prostokątnych i prostokątnych.Poprzez zmianę pozycji zatyczki na dolly do kontrolowania rozmiaru płyty prostokąta .
Dolly z napędem silnikowym, może poruszać się w odpowiedniej pozycji na stole w zależności od długości płyty słupka.
Rolek stołowy z napędem silnikowym, gdy rolek jest zanurzony przez silnik, płytka może przenieść się do jednostki cięcia i nie trzeba pchać płytki ręcznie.może być napędzany przez silnik i system łańcucha, można również przenieść płytę ręcznie do regulacji płyty.
Zarówno na dolli, jak i w przedniej jednostce cięcia krawędzi znajdują się pneumatyczne urządzenia do zatrzymania płyty w celu uzyskania odpowiednich wymiarów płyty prostokątnej.
9- Urządzenie podnoszące płytki.
Urządzenie to zawiera dwa cylindry pneumatyczne, które można przenosić w różne miejsca w zależności od długości płyty.
Kiedy tablica dotrze do przedniej części jednostki cięcia, tablica zostanie zatrzymana, urządzenie to podniesie płytę, tak aby dolly mogło zacisnąć i przesunąć płytę.
Maszyna do cięcia stali z podwójnym krawędziem jest oparta na zasadzie ścierania walcowania.
Jest przeznaczona do cięcia krawędzi żurawkowej płyty stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość dla słupka świetlnego.
Włącznie z: dwoma parami walcowników, silnikiem, skrzynią biegów, czterema ostrzami
W górę i w dół dwa rolki typu śruby, z dwoma parami ostrzy do cięcia.
Rulki typu śruby są łatwe do regulacji ostrza do dowolnej pozycji do cięcia dowolnej wielkości płyty.
11. Stolik podnośny o długości bieguna + wózek z urządzeniem automatycznym:
W przedniej części urządzenia do cięcia znajduje się dolly, która służy do kontrolowania stopnia cięcia, poprzez zmianę pozycji zatyczki na dolly, aby kontrolować szybkość cięcia.
Dolly z napędem silnikowym, może poruszać się w odpowiedniej pozycji na stole w zależności od długości płyty słupka i zacisnąć płytkę, aby uzyskać właściwy kierunek ruchu płyty.
Rolek stołowy z napędem silnikowym, gdy rolek jest zanurzony przez silnik, płytka może przenieść się do jednostki cięcia i nie trzeba pchać płytki ręcznie.może być napędzany przez silnik i system łańcucha, można również przenieść płytę ręcznie do regulacji płyty.
Zarówno na dolly, jak i w przedniej jednostce cięcia kujonego, są pneumatyczne urządzenia do zatrzymania płyty w celu uzyskania właściwego kąta cięcia kujonego.
12- Urządzenie podnoszące płytki.
Urządzenie to zawiera dwa cylindry pneumatyczne, które można przenosić w różne miejsca w zależności od długości płyty.
Kiedy tablica dotrze do przedniej części jednostki cięcia, tablica zostanie zatrzymana, urządzenie to podniesie płytę, tak aby dolly mogło zacisnąć i przesunąć płytę.
13. Jednostka cięcia spinki
Maszyna do cięcia koniu jest oparta na zasadzie ścierania walcowania, aby cięć blachę stalową i uzyskać płytę trapezową z określoną prędkością koniu.
W tym: dwie pary walcowników, silnik, skrzynia biegów, walcowników, dwa ostrza,
W górę i w dół dwa rolki typu śruby, z jedną parą ostrza do cięcia.
Rulki typu śruby są łatwe do regulacji ostrza do dowolnej pozycji do cięcia dowolnej wielkości płyty.
14. Stolik podtrzymujący typu kulkowego dla gotowej płyty węzłowej
15Automatyczny system rozładunku i układania płyt
Dwie pneumatyczne rolki do szczypania. dolne rolko do szczypania jest z napędem silnikowym, gdy rolka jest zanurzona przez silnik, tańska płyta może się przesuwać do daleka od jednostki cięcia.Kiedy tablica przestała się ruszać, rolka w górę podniesie się i da przestrzeń do rozładunku płyty.
Pod stołem znajdują się 12 jednostek urządzenia pneumatycznego rozładunku.
16System elektryczny:
Centralny stolik sterujący.
W przypadku cięcia podwójnej krawędzi i cięcia wstecznego, również PLC, Inwerter sterownik prądu przemiennego mają cechy szybkiej reakcji i dobrej aktywności, które mogą skutecznie kontrolować prędkość biegu wózka.
17 Układ hydrauliczny:
Moc hydrauliczna 25L/min
W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, rury miękkie, twarde itp.
18System pneumatyczny:
Do złącza dolly i stołu, urządzenia podnoszącego płytki, urządzenia rozładunku płytek itp.
19.Opcja:
Dodatkowa jednostka wyrównania po wycinaniu.
Uwolnij naprężenie ze stali, i łatwo do następnego procesu.
(ta jednostka nadaje się do płyty o grubości mniejszej niż 6 mm dla słupów ulicznych)
20Opcja: System płyty offline
(Po wycięciu płyty na długość, system może przenieść płytę na bok maszyny.)
