Spawanie - roboty łukowe
Z możliwościami spawania adaptacyjnego
WYKWALIFIKOWANE I ELASTYCZNE ROBOTY DO SPAWANIA ŁUKOWEGO
Roboty do spawania łukowego serii BA i R firmy Kawasaki wykorzystują najnowszą technologię spawania łukowego, aby konkurować jakością z wykwalifikowanymi spawaczami.Roboty są standardowo wyposażone w oprogramowanie do spawania łukowego, umożliwiające szybkie i łatwe programowanie ścieżki procesu.Dostępna jest funkcja spawania adaptacyjnego umożliwiająca modyfikowanie pozycji robota, wzoru splotu i prędkości podczas spawania w celu wypełnienia połączeń zmiennych.Ich wbudowana inteligencja, elastyczność i wysoka dokładność sprawiają, że roboty spawalnicze Kawasaki idealnie nadają się do szerokiego zakresu zastosowań spawania łukowego.
Typowe aplikacje:
Oprogramowanie do spawania łukowego:
- Oprogramowanie do programowania offline - KCONG
Robot BA006N
WYKWALIFIKOWANE I ELASTYCZNE ROBOTY DO SPAWANIA ŁUKOWEGO
Wyrafinowane roboty do spawania łukowego Kawasaki demonstrują potencjał wykwalifikowanego operatora od momentu ich zainstalowania.
BA006N przegląd:
Ładowność 6 kg
Osie 6
Zasięg 1445 mm
Powtarzalność ± 0,05 mm
Aplikacje:
Wcześniejsze
POBIERANIE
Broszura dotycząca robotów do spawania łukowego
ZAKRES RUCHU I WYMIARY
Kliknij poniższe rysunki, aby je wyświetlić.Podane wymiary podano w (mm).
Wcześniejsze
ZOBACZ SPEC
SPECYFIKACJA BA006N
|
SPECYFIKACJA BA006N
|
|
Rodzaj
|
Robot przegubowy
|
|
Stopień wolności
|
6
|
|
Maks.Ładowność (kg)
|
6
|
|
Maks.Zasięg (mm)
|
1,445
|
|
Powtarzalność pozycji (mm) ✽1
|
± 0,05
|
|
Zakres ruchu (°)
|
Obrót ramienia (JT1)
|
± 165
|
|
Wyjście ramienia (JT2)
|
+150 - -90
|
|
Ramię góra-dół (JT3)
|
+45 - -175
|
|
Obrotowy nadgarstek (JT4)
|
± 180
|
|
Zgięcie nadgarstka (JT5)
|
± 135
|
|
Skręt nadgarstka (JT6)
|
± 360
|
|
Maksymalna prędkość (° / s)
|
Obrót ramienia (JT1)
|
240
|
|
Wyjście ramienia (JT2)
|
240
|
|
Ramię góra-dół (JT3)
|
220
|
|
Obrotowy nadgarstek (JT4)
|
430
|
|
Zgięcie nadgarstka (JT5)
|
430
|
|
Skręt nadgarstka (JT6)
|
650
|
|
Moment (N • m)
|
Obrotowy nadgarstek (JT4)
|
12
|
|
Zgięcie nadgarstka (JT5)
|
12
|
|
Skręt nadgarstka (JT6)
|
3,75
|
|
Moment bezwładności (kg • m2)
|
Obrotowy nadgarstek (JT4)
|
0,4
|
|
Zgięcie nadgarstka (JT5)
|
0,4
|
|
Skręt nadgarstka (JT6)
|
0,07
|
|
Masa (kg)
|
150
|
|
Kolor skóry
|
Odpowiednik Munsell 10GY9 / 1
|
|
Instalacja
|
Podłoga, sufit
|
|
Stan środowiska
|
Temperatura otoczenia (° C)
|
0 - 45
|
|
Wilgotność względna (%)
|
35-85 (bez rosy i szronu)
|
|
Wymagania dotyczące mocy (kVA) ✽2
|
2.0
|
|
Stopień ochrony
|
IP65
|
|
Kontroler
|
Ameryka
|
E01
|
|
Europa
|
|
Japonia i Azja
|
✽1: zgodny z ISO9283
✽2: zależy od ładunku i wzorców ruchu
Robot RA005L
WYKWALIFIKOWANE I ELASTYCZNE ROBOTY DO SPAWANIA ŁUKOWEGO
Roboty serii R wyznaczają punkt odniesienia dla wszystkich małych i średnich robotów przemysłowych.Kompaktowa konstrukcja, wraz z wiodącą w branży prędkością, zasięgiem i zakresem roboczym sprawiają, że roboty serii R są idealne do szerokiego zakresu zastosowań w wielu różnorodnych branżach.
RA005L przegląd:
Ładowność 5 kg
Osie 6
Zasięg 903 mm
Powtarzalność ± 0,03 mm
Aplikacje:
Wcześniejsze
POBIERANIE
Broszura dotycząca robotów do spawania łukowego
ZAKRES RUCHU I WYMIARY
Kliknij poniższe rysunki, aby je wyświetlić.Podane wymiary podano w (mm).
Wcześniejsze
ZOBACZ SPEC
DANE TECHNICZNE RA005L
|
DANE TECHNICZNE RA005L
|
|
Rodzaj
|
Robot przegubowy
|
|
Stopień wolności
|
6
|
|
Maks.Ładowność (kg)
|
5
|
|
Maks.Zasięg (mm)
|
903
|
|
Powtarzalność pozycji (mm) ✽1
|
± 0,03
|
|
Zakres ruchu (°)
|
Obrót ramienia (JT1)
|
± 180
|
|
Wyjście ramienia (JT2)
|
+135 - -80
|
|
Ramię góra-dół (JT3)
|
+118 - −172
|
|
Obrotowy nadgarstek (JT4)
|
± 360
|
|
Zgięcie nadgarstka (JT5)
|
± 145
|
|
Skręt nadgarstka (JT6)
|
± 360
|
|
Maksymalna prędkość (° / s)
|
Obrót ramienia (JT1)
|
300
|
|
Wyjście ramienia (JT2)
|
300
|
|
Ramię góra-dół (JT3)
|
300
|
|
Obrotowy nadgarstek (JT4)
|
460
|
|
Zgięcie nadgarstka (JT5)
|
460
|
|
Skręt nadgarstka (JT6)
|
740
|
|
Moment (N • m)
|
Obrotowy nadgarstek (JT4)
|
12.3
|
|
Zgięcie nadgarstka (JT5)
|
12.3
|
|
Skręt nadgarstka (JT6)
|
7
|
|
Moment bezwładności (kg • m2)
|
Obrotowy nadgarstek (JT4)
|
0,4
|
|
Zgięcie nadgarstka (JT5)
|
0,4
|
|
Skręt nadgarstka (JT6)
|
0.12
|
|
Masa (kg)
|
37
|
|
Kolor skóry
|
Odpowiednik Munsell 10GY9 / 1
|
|
Instalacja
|
Podłoga, sufit
|
|
Stan środowiska
|
Temperatura otoczenia (° C)
|
0 - 45
|
|
Wilgotność względna (%)
|
35-85 (bez rosy i szronu)
|
|
Wymagania dotyczące mocy (kVA) ✽2
|
1.5
|
|
Stopień ochrony
|
IP65
|
|
Kontroler
|
Ameryka
|
E77
|
|
Europa
|
E71
|
|
Japonia i Azja
|
E74
|
✽1: zgodny z ISO9283
✽2: zależy od ładunku i wzorców ruchu

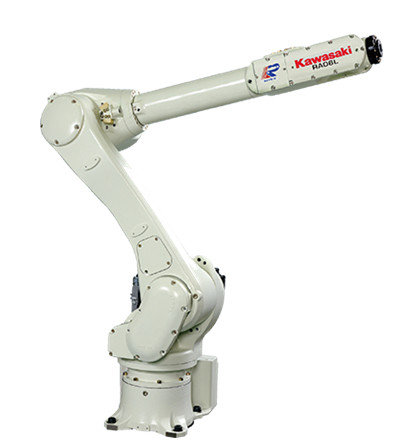

Robot RA006L
WYKWALIFIKOWANE I ELASTYCZNE ROBOTY DO SPAWANIA ŁUKOWEGO
Roboty serii R wyznaczają punkt odniesienia dla wszystkich małych i średnich robotów przemysłowych.Kompaktowa konstrukcja, wraz z wiodącą w branży prędkością, zasięgiem i zakresem roboczym sprawiają, że roboty serii R są idealne do szerokiego zakresu zastosowań w wielu różnorodnych branżach.
RA006L przegląd:
Ładowność 6 kg
Osie 6
Osiągnij 1650 mm
Powtarzalność ± 0,06 mm
Aplikacje:
POBIERANIE
Broszura dotycząca robotów do spawania łukowego
ZAKRES RUCHU I WYMIARY
Kliknij poniższe rysunki, aby je wyświetlić.Podane wymiary podano w (mm).
Wcześniejsze
ZOBACZ SPEC
SPECYFIKACJA RA006L
|
SPECYFIKACJA RA006L
|
|
Rodzaj
|
Robot przegubowy
|
|
Stopień wolności
|
6
|
|
Maks.Ładowność (kg)
|
6
|
|
Maks.Zasięg (mm)
|
1,650
|
|
Powtarzalność pozycji (mm) ✽1
|
± 0,06
|
|
Zakres ruchu (°)
|
Obrót ramienia (JT1)
|
± 180
|
|
Wyjście ramienia (JT2)
|
+145 - −105
|
|
Ramię góra-dół (JT3)
|
+150 - -163
|
|
Obrotowy nadgarstek (JT4)
|
± 270
|
|
Zgięcie nadgarstka (JT5)
|
± 145
|
|
Skręt nadgarstka (JT6)
|
± 360
|
|
Maksymalna prędkość (° / s)
|
Obrót ramienia (JT1)
|
250
|
|
Wyjście ramienia (JT2)
|
250
|
|
Ramię góra-dół (JT3)
|
215
|
|
Obrotowy nadgarstek (JT4)
|
365
|
|
Zgięcie nadgarstka (JT5)
|
380
|
|
Skręt nadgarstka (JT6)
|
700
|
|
Moment (N • m)
|
Obrotowy nadgarstek (JT4)
|
13
|
|
Zgięcie nadgarstka (JT5)
|
13
|
|
Skręt nadgarstka (JT6)
|
7.5
|
|
Moment bezwładności (kg • m2)
|
Obrotowy nadgarstek (JT4)
|
0,45
|
|
Zgięcie nadgarstka (JT5)
|
0,45
|
|
Skręt nadgarstka (JT6)
|
0.14
|
|
Masa (kg)
|
150
|
|
Kolor skóry
|
Odpowiednik Munsell 10GY9 / 1
|
|
Instalacja
|
Podłoga, sufit
|
|
Stan środowiska
|
Temperatura otoczenia (° C)
|
0
- 45
|
|
Wilgotność względna (%)
|
35-85 (bez rosy i szronu)
|
|
Wymagania dotyczące mocy (kVA) ✽2
|
2.0
|
|
Stopień ochrony
|
IP65
|
|
Kontroler
|
Ameryka
|
E01
|
|
Europa
|
|
Japonia i Azja
|
✽1: zgodny z ISO9283
✽2: zależy od ładunku i wzorców ruchu

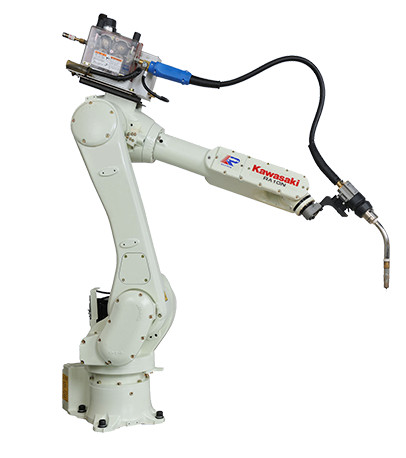

Robot RA010N
WYKWALIFIKOWANE I ELASTYCZNE ROBOTY DO SPAWANIA ŁUKOWEGO
Roboty serii R wyznaczają punkt odniesienia dla wszystkich małych i średnich robotów przemysłowych.Kompaktowa konstrukcja, wraz z wiodącą w branży prędkością, zasięgiem i zakresem roboczym sprawiają, że roboty serii R są idealne do szerokiego zakresu zastosowań w wielu różnorodnych branżach.
RA010N przegląd:
Ładowność 10 kg
Osie 6
Zasięg 1450 mm
Powtarzalność ± 0,06 mm
POBIERANIE
Broszura dotycząca robotów do spawania łukowego
ZAKRES RUCHU I WYMIARY
Kliknij poniższe rysunki, aby je wyświetlić.Podane wymiary podano w (mm).
