Maszyna do spawania stopu Light Pole
Created with Pixso.

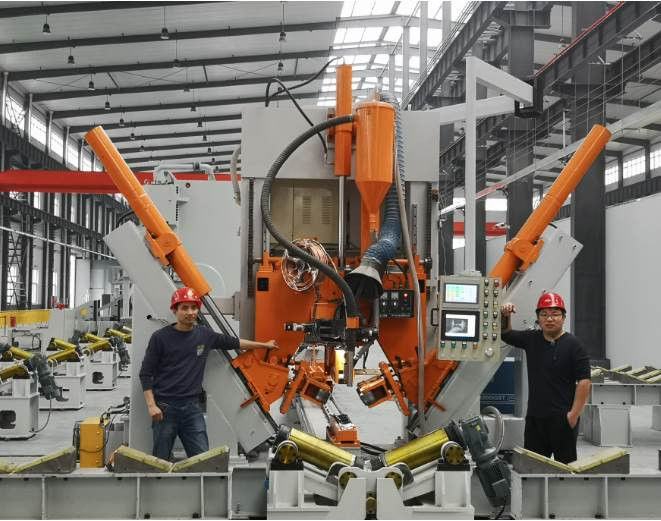

Prężnica 60~600mm,Długość 12000mm Maszyna do spawania przyciskowo-przyciskowo CNC

Prężnica 60~600mm,Długość 12000mm Maszyna do spawania przyciskowo-przyciskowo CNC

Brand Name: CMC
Model Number: HM600/12000
MOQ: 1 zestaw
Cena £: negocjowalne
Payment Terms: Ex works / FOB SHANGHAI / CIF
Detail Information
Miejsce pochodzenia:
Wuxi, Jiangsu, Chiny
Szczegóły pakowania:
Metalowa paleta
Podkreślić:

Maszyna spawalnia do zamykania słupów

,

Maszyna spawalnicza do słupów świetlnych

,

Maszyna do spawania szwu z lekkim biegunem

Product Description

Maszyna do spawania na biegunach CNC,

Model: HM600/12000



Rodzaj walca:Specjalnie zaprojektowany do monopolu, słupów wysokich masztów, słupów łączności 5G i zwykłych słupów świateł ulicznych

  • Zakres średnicy:60~600mm, grubość:3~12mm, długość:12m
  • Standardowa pojedyncza pręga pojedynczego drutu podwodna pręgowa spawalnia
  • Zakres zastosowania: nadaje się do spawania automatycznego zamknięcia wzdłużnego o dużej długości, średniej wielkości, na przykład 5G, monopolu, masztów i zwykłych latarni ulicznych

Ekskluzywne cechy

  1. Automatyczna regulacja CNC, system CNC, z zmianą średnicy bieguna, automatycznie regulować ciśnienie, automatycznie regulować pozycję stopy nacisku,automatycznie dopasować prędkość i pozycję karmienia, utrzymywać szwy spawalnicze zawsze w stanie zamkniętym, aby zapewnić płynne spawanie.
  2. Na podstawie kwalifikacji poprzedniego procesu po spawaniu nie występuje skręcenie spawania bieguna,i nie ma potrzeby personelu do wyciągania i skręcania pręta z tyłu maszyny do centrum spawania.
  3. Wyrób ten jest zgodny z wymaganiami pkt 6.3.1.Ten system może spawać słup od małego końca do dolnego końca pełnego obszaru i prawie żadnej długości pozostał z spawaniaW ten sposób zmniejsza się ręczna praca następnego procesu.
  4. Liczba walców do zaciskania wynosi 3 zestawy, zaletą jest zmniejszenie ciśnienia walców na powierzchni słupów i zmniejszenie zadrapania na powierzchni.biegun wielokątny i biegun stożkowyMoże być równej średnicy lub stożkowej.
  5. Pociąg typu pchnięcia z silnikowaną funkcją szybkiego powrotu, bez konieczności ręcznego odpychania przez operatora i zmniejsza intensywność pracy operatorów.
  6. Z tyłu jest wózek z pneumatycznym zaciskiem, prosty i szybki w porównaniu z ręcznym zaciskiem.
  7. Funkcja spawania łukowego pod wodą
  8. Strona rozładunkowa jest typu rolkowego, który jest wygodny do załadunku i rozładunku i sprzyja realizacji automatyzacji materiałów górnych i dolnych.Ładowanie i rozładunek mogą być po tej samej stronie, aby operator uniknąć ruchu na duże odległościOperator musi pracować tylko w pozycji maszyny gospodarza, co znacznie zmniejsza intensywność pracy.
  9. Samodzielnie opracowany system synchronizacji ciśnienia oleju i sterowania zmniejsza wymagania wobec słupka, dzięki czemu słup po spawaniu jest bardziej zaokrąglony i mniej zdeformowany.
  10. Operator: 1 osoba.
  11. Wyrzucanie stołu, 5 zestawów (odpowiedni do 12,14 m słup)
  12. W zależności od układu warsztatu nabywcy można dostarczyć maszyny o różnych kierunkach pracy
  13. Dla specjalnych wymagań klientów, maszyna może być specjalnie zaprojektowana i wyprodukowana, aby spełnić różne bieguny na całym świecie
  14. Za pośrednictwem kamery zainstalowanej na głowicy maszyny szwy spawalnicze odbija się na ekranie głównego panelu sterowania, co sprawia, że śledzenie szwy spawalniczej jest proste i łatwe,i zmniejszenie intensywności pracy operatora do monitorowania spawania.
  15. Opcjonalne pozycje:

15.1Opcjonalnie: sieciowy system danych o produkcji

Funkcja 1: może dostarczać dane produkcyjne personelowi zarządzającemu produkcją: moc w czasie, czas spawania, czas niepo spawania, ilość produkcji itp.

Funkcja 2: terminowa aktualizacja oprogramowania w celu uzyskania najlepszego i najnowszego oprogramowania i danych doświadczalnych, które mogą pomóc klientom w zdalnej diagnostyce usterek i zdalnej regulacji parametrów.To wygodne dla klientów, aby szybko wznowić produkcję



15.2

System załadunku i rozładunku słupów świateł ulicznych: po lewej stronie maszyny znajduje się regał magazynowy, który może przechowywać 10 ~ 20 słupów (liczba różni się w zależności od wielkości słupów).Po zakończeniu spawania, naciśnij przycisk, a słup lampy ulicznej zostanie rozładowany do rozładowania na półce magazynowej, która jest po prawej stronie maszyny,może przechowywać 20 słupów (liczba różni się w zależności od wielkości słupów)



Opcjonalnie:System załadunku i rozładunku słupów świateł ulicznych: po lewej stronie maszyny znajduje się regał magazynowy, który może przechowywać 20~30 słupów (liczba różni się w zależności od wielkości słupów).Po zakończeniu spawania, naciśnij przycisk, a słup lampy ulicznej zostanie rozładowany do rozładowania na półce magazynowej, która jest po prawej stronie maszyny,może przechowywać 20 słupów (liczba różni się w zależności od wielkości słupów)Nie jest wymagany żuraw powietrzny od załadunku do rozładunku każdego bieguna.



15.3Indukcja w celu zminimalizowania efektu bananowego spowodowanego spawaniem urządzenia, które zmniejszy efekt bananowy dla maszyny spawalniczejwłącznie z nadwoziem maszyny grzewczej i cewką grzewczą indukcyjną



15.4Inwerter wykorzystuje szafę elektryczną z warstwą izolacji cieplnej i klimatyzator z przemysłową szafą elektryczną (2 szafki)



15.5Części zamienne, zgodnie z listą





Maszyna składa się z następujących części:

  • Długi stół roboczy do przenoszenia wózków
  • Główna ramka bramki
  • System napędowy wózka
  • Wyrzucanie stołu, 5 zestawów (odpowiedni do 12,14 m słup)
  • Część do zaciskania hydraulicznego (włączając rolki do zaciskania, nadające się do średniej wielkości słupów)
  • System spawania łukowego podwodnego, z systemem zasilającym drut
  • System odzyskiwania strumienia
  • System hydrauliczny
  • System sterowania
  • Kamera, system monitorowania szwu spawania
  • Rulki zaciskowe, zgodnie z wymaganiami klienta.

Z 1 zestawem odpowiednim do monopolu wysoki maszt, 5G kształt bieguna.

z: 1 zestaw nadający się do zwykłych słupów świateł ulicznych,minimalna średnica 60 mm ((okrągłe słupy i stożkowy słup)

z: 1 zestawem nadającym się do zwykłych słupów świetlnych ulicznych, o minimalnej średnicy 60 mm (oktagonalny słup)

Opcjonalnie: Zestaw tylnych urządzeń zaciskujących odpowiednich do zwykłych słupów świateł ulicznych. (Obejmuje małe narzędzie, odpowiednie do słupów o bardzo krótkiej długości, takich jak 1 ~ 2 metry długi ramię)

Parametry techniczne
1

Średnica bieguna

Standardowy 60-600 mm



2

Długość stołu

12000 mm
3

Grubość bieguna

3~12 mm, Q235, Q345

100 średnicy, grubość 6 mm, 80 średnicy, grubość 5,5 mm)

4

Ilość stóp ściskających

3 zestawy
5

Moc silnika pompy olejowej

4+4 kW
6

Moc silnika ruchomego

4 kW.Prędkość regulowana

7

Wyróżnienie:

600 mm
8

Wysokość robocza

Odległość od dolnego kąta słupka do ziemi: 850 mm

9

Słucznik

Wylotowanie łukowe pod wodą

10

Średnica drutu spawania

2, 3,2 mm,Średnica drutu spawania zależy od grubości słupów.

11

Prędkość spawania

0.8 ~ 3m/min bezstopniowo regulowane

Uwaga: różna grubość, różna prędkość)

12

Wskaźnik przenikania spawania

80 %
13

Komponenty elektryczne

Schneider (francuski)

14 System CNC PLC 西门子Siemens (Niemcy)
15

Marka spawarki

Panosonic, Jananese.

Huyuan, największa chińska marka

16 Waga 8 ton
17 Wymiary

27000x3500x4500 mm

(LXWXH)
