Szybka hydrauliczna prasa krawędziowa CNC do wytwarzania lekkiego słupa i wysokiego masztu

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi-Chiny
Nazwa handlowa: CMC
Numer modelu: 2-WE67K-650/6000
Zapłata:
Minimalne zamówienie: 1 zestaw
Czas dostawy: 50-60 dni
Zasady płatności: L/C, T/T

Szczegóły informacji

High Light:

maszyna do obróbki blachy

,

giętarka cnc

opis produktu





Szybka hydrauliczna prasa krawędziowa CNC do produkcji lekkiego słupa i wysokiego masztu



Zastosowanie: wykonanie lekkiego słupa i wysokiego masztu

WŁAŚCIWOŚCI TECHNICZNE
1 Rodzaj Mult-machine Tandem Hydrauliczne elektro-hydrauliczne synchronizowanie CNC
2 Siła robocza 2X650Ton
3 Długość stołu 2X6000mm
4 odległość między ramkami 4800mm
5 Głębokość gardła 1500mm
6 Otwarta wysokość 1255mm
7 Udar mózgu 320mm


8

Pracujący
Prędkość

Rozładować 70 mm / s
Pracujący 7,5 mm / s
Powrót 75 mm / s
9 Głównym silnikiem 2x45kw (marka Siemens)
10 System CNC

Wpisz: DELEM DA52S
Delem Co., Holandia
2 (Y1, Y2) oś ze stołowym systemem wiejącym

11 Narzędzie

Z 1 wykrojnikiem i regulowaną dolną matrycą 1 V.
Stół roboczy z systemem koronowania (system kompensacji)
Z przednią i tylną podstawą wspierającą

12 Uszczelnij cylindry NOK, wyprodukowano w Japonii lub SFK
13 Elementy hydrauliczne BOSCH-Rexroth -, Niemcy
14 Pompa hydrauliczna BOSCH-Rexroth -, Niemcy lub SŁONECZNY, USA
15 Czujnik liniowego wyświetlacza rastrowego HEIDENHAIN, NIEMCY
16 Główne elementy elektryczne w szafie Schneider
17 waga 2x72000 kg
18 Całkowity rozmiar (mm) LxWxH 2xx6250x3840x5920 (bez wspornika przedniego)
19 Uszczelka:

Z plastikową osłoną
Maszynę należy rozmontować na czas transportu.Nasz inżynier powinien udać się do klienta, aby go zmontować i wyregulować.


Elementy opcjonalne:

  Opcja 1

Z jednym uchwytem narzędziowym, grubość wynosi 18 mm
Za pomocą jednego narzędzia
Te dwa służą do wykonania ośmiokątnego słupka świetlnego o średnicy zewnętrznej min 60 mm

  Opcja 2 Dodatkowe 2 zestawy narzędzi do zakreślania i 1 zestaw narzędzi dolnych odpowiednich do wykonywania słupów świetlnych o średnicy zewnętrznej 60 mm.Stożek wynosi 11/1000 i 13/1000.Całkowita długość narzędzia, jedno to 16 m (11/1000 r.), A drugie 16 m (13/1000 r.).Całkowite dolne narzędzie ma 16 m (jedna strona z prędkością 11/1000, druga strona to 13/1000.
  Wariant 3 Typ pchający System rozładunku po stronie lekkiego słupa,
  Opcja 4 Zmotoryzowany system podawania z przodu iz tyłu, do słupów o dużej grubości



Uwaga: Oś Y1, Y2 ------ Dwie liniowe skale zainstalowane po obu stronach siłownika do sterowania siłownikami. Główne parametry:

1 Rama maszyny składa się ze zbiornika, stołu roboczego, lewej i prawej obudowy oraz

Baran.Ma więc wysoką wytrzymałość i dobrą sztywność.Eliminacja wymaga również wibracji

naprężenie.

2 Zasada działania synchronizacji obu maszyn: przyjęcie elektryczno-hydraulicznej

zawór proporcjonalny zapewniający synchronizację obu maszyn.Zawór proporcjonalny firmy BOSCH charakteryzuje się bardzo dobrymi parametrami, takimi jak małe tarcie między parami mechanicznymi, precyzyjny wzmacniacz elektroniczny i magnes elektryczny o dużej sile sterującej i działaniu ciągłym.Po obu stronach maszyny znajdują się dwa wyświetlacze rastrowe, które w sposób ciągły sprawdzają położenie suwaka i przesyłają sygnał zwrotny do układu sterowania, a następnie system sterowania będzie sterował zaworem elektryczno-hydraulicznym, aby wykonać synchronizację dwóch cylindrów na jednej maszynie.Ponieważ wyświetlacze rastrowe są instalowane na płytach „C”, a nie bezpośrednio na płytach obudowy, ugięcie suwaka i ramy podczas pracy nie wpłynie na precyzję pomiaru i sterowania.Gdy dwie maszyny współpracują ze sobą, potencjometr różnicowy zainstalowany między dwoma maszynami przekaże mechaniczny sygnał synchronizujący na elektroniczny i wróci do płytki synchronizacyjnej i układu sterowania.Sygnał będzie wzmacniany przez wzmacniacz BOSCH do sterowania synchronizacją obu maszyn poprzez sterowanie elektrohydraulicznym zaworem proporcjonalnym.Tak więc synchronizacja dwóch maszyn jest osiągana z dużą precyzją.

3 Za pośrednictwem komputera operator może komunikować się z maszyną.Komputer ma kilka języków obsługi, automatycznie oblicza i dostosowuje siłę gięcia.Może również obliczyć i kontrolować martwy punkt, punkt zmiany prędkości Uderzenia (Y1, Y2) suwaka mogą wykonać niewielkie przechylenie, aby spełnić specjalne wymagania użytkownika.

4 Wyposażony w dobry system prowadzący, system pomiaru położenia i hydrauliczny system równoważenia, aby sprostać wymaganiom pracy pełnej długości i pracy mimośrodowej.

5 Jednostka kompensacyjna stołu roboczego została zastosowana, aby zrekompensować ugięcie maszyny podczas pracy, aby zapewnić precyzję obrabianego przedmiotu.

6 Powierzchnia cylindra jest odporna na zużycie i obróbkę cieplną, dzięki czemu ma dobre smarowanie i długą żywotność.

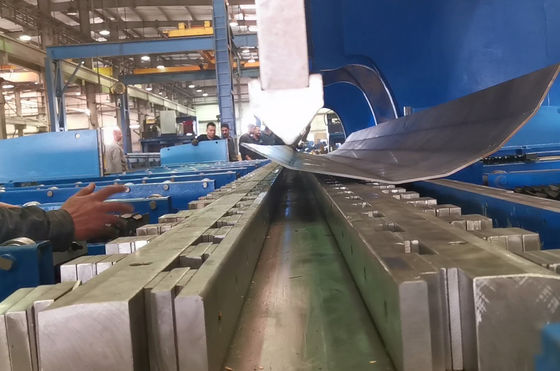

 Szybka hydrauliczna prasa krawędziowa CNC do wytwarzania lekkiego słupa i wysokiego masztu 0
