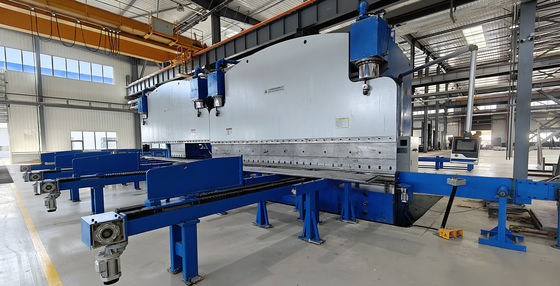

Szybki Cnc Hydraulic Press Brake Machine do wytwarzania lekkiego słupka i wysokiego mastu
Zastosowanie: wytwarzanie słupów świetlnych i masztów wysokich
| Wymagania techniczne |
| 1 |
Rodzaj |
Wielomaszynowy Tandem Hydrauliczny CNC elektro-hydrauliczny synchro |
| 2 |
Siła robocza |
2X650Tony |
| 3 |
Długość tabeli |
2X6000mm |
| 4 |
odległość między klatkami |
4800 mm |
| 5 |
Głębokość gardła |
1500 mm |
| 6 |
Wysokość otwarta |
1255 mm |
| 7 |
Udar mózgu |
320 mm |
|
8
|
Praca
Prędkość
|
Rozładowanie |
70 mm/s |
| Praca |
7.5 mm/s |
| Powrót |
75 mm/s |
| 9 |
Silnik główny |
2x45kw (marka Siemens) |
| 10 |
System CNC |
Typ: DELEM DA52S
Delem Co., Niderlandy
Oś 2 (Y1,Y2) z układem kręcenia stołu
|
| 11 |
Narzędzie |
Z 1 ciosem i 1 V regulowanym ciosem dolnym
Stół roboczy z systemem koronowania (system kompensacji)
Pozostałe maszyny i aparatura
|
| 12 |
Uszczelnienie w butlach |
NOK, wykonane w Japonii lub SFK |
| 13 |
Komponenty hydrauliczne |
BOSCH-Rexroth - Niemcy |
| 14 |
Pompy hydrauliczne |
BOSCH-Rexroth - Niemcy lub SUNNY, USA |
| 15 |
Czujnik wyświetlacza rasterów liniowych |
HEIDENHAIN, Niemcy |
| 16 |
Główne elementy elektryczne w szafie |
Schneider |
| 17 |
masę |
2x72000 kg |
| 18 |
Całkowity rozmiar ((mm) LxWxH |
2xx6250x3840x5920 ((nie obejmując przedniego wsparcia) |
| 19 |
Opakowanie: |
Pozostałe maszyny
Maszyna powinna być rozmontowana podczas transportu, a nasz inżynier powinien udać się do klienta, aby ją zmontować i regulować.
|
Pozycje opcji:
| |
Opcja 1 |
Z jednym uchwytem narzędzia, grubość 18 mm
Z jednym narzędziem,
Te dwa są do tworzenia min 60mm OD ośmiokątny słupek światła typu.
|
| |
Opcja 2 |
Dodatkowe 2 zestawy narzędzia okrągłego i 1 zestaw narzędzia dolnego nadaje się do wykonania min OD 60mm okrąg słupkowego typu słupka świetlnego.jeden jest 16m ((11/1000 stawka) a drugi jest 16m (13/1000 stawka)Łączne narzędzia dolne wynoszą 16 m (po jednej stronie 11/1000, po drugiej 13/1000). |
| |
Opcja 3 |
Typ pchnięcia System rozładunku bocznego słupka lekkiego, |
| |
Opcja 4 |
Wyroby z tworzyw sztucznych |
| |
|
|
Uwaga:Oś Y1, Y2------Dwie łuski liniowe zainstalowane po obu stronach ramy do sterowania cylindrami.II Główną sprawność:
1 Ramka maszyny składa się z zbiornika, stołu roboczego, lewego i prawego obudowy oraz
Ma więc wysoką wytrzymałość i dobrą sztywność.
- Stres.
2 Zsynchronizacja zasad pracy obu maszyn:Przyjęcie elektro-hydraulicznych
zawór proporcjonalny zapewniający synchronizację obu maszyn. zawór proporcjonalny jest produkowany przez firmę BOSCH o bardzo dobrej wydajności, takiej jak małe tarcie między parami mechanicznych akcji,wydajny wzmacniacz elektroniczny i magnes elektryczny o wysokiej sile sterowania i ciągłym działaniu. Są dwa wyświetlacze raster na obu stronach maszyny w celu ciągłego sprawdzania pozycji ram i przekazywania sygnału do systemu sterowania,Następnie system sterowania będzie kontrolować elektryczno-hydrauliczne zawór, aby dwa cylindry synchronizacji na jednej maszynyPonieważ wyświetlacze rasterów są zainstalowane na płytkach C, a nie bezpośrednio na płytkach obudowy, odchylenie ramy i ramy podczas pracy nie wpłynie na dokładność pomiaru i sterowania.Kiedy dwie maszyny pracują razem, potencjometr różnicowy zainstalowany między dwoma maszynami przenosi mechaniczny sygnał synchronizacyjny do elektronicznego i przekazuje go z powrotem do płyty synchronizacyjnej i systemu sterowania.Sygnał zostanie powiększony przez wzmacniacz Bosch w celu kontrolowania synchronizacji obu maszyn poprzez sterowanie elektryczno-hydraulicznego zaworu proporcjonalnegoTak więc synchronizacja dwóch maszyn jest osiągana z wysoką precyzją.
3 Za pośrednictwem komputera operator mógł komunikować się z maszyną.Może też obliczyć i kontrolować martwy punkt., zmiana prędkości punktu. Uderzenia (Y1, Y2) ramy mogłyby zrobić niewielki nachylenie, aby spełnić specjalne wymagania użytkownika.
4 Wyposażone w dobry system kierowania, system pomiaru pozycji i układ równowagi hydraulicznej, aby spełnić wymagania pracy pełnej długości i pracy ekscentrycznej.
5 Jednostka kompensacyjna stołu roboczego jest przyjęta w celu zrekompensowania zgięcia maszyny podczas pracy, aby zapewnić precyzję obróbki.
6 Powierzchnia cylindru jest dobrze zużyta i poddawana obróbce cieplnej, dlatego ma dobrą smarowanie i długą żywotność.
