Wymagania w odniesieniu do urządzeń, które są włączone do układu hamowania
Model: 2-WE67K-400/7000
Zastosowanie: wytwarzanie słupów świetlnych i masztów wysokich
| Wymagania techniczne | |||
| 1 | Rodzaj | Multi- maszyny tandem hydrauliczne CNC elektro - hydrauliczny synchro | |
| 2 | Siła robocza | 2X400 ton | |
| 3 | Długość tabeli | 2X7000 mm | |
| 4 | odległość między klatkami | 5600 mm | |
| 5 | Głębokość gardła | 950 mm | |
| 6 | Wysokość otwarta | 970 mm | |
| 7 | Udar mózgu | 320 mm | |
|
8 |
Praca Prędkość |
Rozładowanie | 60 mm/s |
| Praca | 7 mm/s | ||
| Powrót | 60 mm/s | ||
| 9 | Silnik główny | 2x30kw | |
| 10 | System CNC |
Typ: DELEM DA53T Delem Co., Niderlandy 2 (Y1,Y2)+system koronowania stołu |
|
| 11 | Narzędzie |
Zobacz następną stronę Tabelazmecha)układ koronowania |
|
| 12 | Uszczelnienie w butlach | Typ NOK lub SKF | |
| 13 | Komponenty hydrauliczne | BOSCH-Rexroth, Niemcy | |
| 14 | Pompy hydrauliczne | SUNNY (HYTEK)USAmarka wytworzona w Chinach | |
| 15 | Czujnik wyświetlacza rasterów liniowych | FAGAR, HISPANIA | |
| 16 | Główne elementy elektryczne w szafie | Schneider,Frankie Marka | |
| 17 | masę | 2x50000 kg | |
| 18 | Całkowity rozmiar ((mm) LxWxH |
2x7200x2710x5696 Wysokość nad podłogą: 4500 Całkowita długość z systemem ładowania bocznego: 17500 Całkowita szerokość z przednim wsparciem:4040 |
|
| 19 | Opakowanie: | Maszyna zostanie zdemontowana podczas transportu. | |
Szczegóły dotyczące narzędzi hamulcowych
| Z 1 |
Jeden uchwyt do narzędzi, grubość 18 mm, nadaje się do drogowego słupka. L=14Metery |
|
| Opcja 1 |
jedno narzędzie do ustawienia, dla ośmiokątnego słupka ulicznego, Min. 60 mm OD ośmiokątny słupek słupkowy L=14Metery |
|
| Opcja 2 |
Jeden zestaw z wielowymiarową matrycą dolną, dla ośmiokątnego słupka ulicznego i wysokiego słupka mastowego 150x150 14 metrów |
|
| Opcja3 |
Narzędzie z podwójnym biegnięciem koniowym szybkość zagęszczenia 11/1000 (średnica 60 ~ 236), 13/1000 (średnica 60 ~ 268), grubość słupka: 3 ~ 4 mm 7 razy kształtujące narzędzie stożkowe typu Odpowiednie dla słupów stożkowych tcałkowita długość formy 16liczniki, rodzaj sekcji,
|
|
| z4 | Stożkowy podnośnik narzędzia po obu stronach, 6,5 m, dla dużej strony narzędzia |
| Opcja5 | Typ pchnięcia System rozładunku bocznego słupka lekkiego | |
| Opcja6 |
Funkcja zdalnej diagnostyki. TDostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów. |
|
| Opcja7 |
System automatycznego gięcia słupów W tym: - A.Pojemnik z płytki stalowej B.Wyrób dźwigni ładowania C.Włókna boczne z płytki stalowej i stojak do utrzymania D.System podawania płytek CNC E.Urządzenie pozycji bocznej F.Rozszerzenie systemu ładowania bocznego G.Układ rozładowania po stronie bieguna i półka do przechowywania |
|
| Opcja8 | Części zamienne (do 400 model ton) |
Główna rolaWymóg:
Więc ma wysoką wytrzymałość i dobrą sztywność
Przetłoczenie hamulca Przyjmowanie elektryczno-hydraulicznego zaworu proporcjonalnego w celu zapewnienia synchronizacji obu cylindrów.Zawór proporcjonalny jest produkowany przez firmę Bosch-Rexroth z bardzo dobrą wydajnością, taką jak małe tarcie między parami mechanicznych akcji, precyzyjny wzmacniacz elektroniczny i magnes elektryczny o wysokiej sile sterowania i ciągłym działaniu.Istnieją dwa wyświetlacze raster na obu stronach maszyny, aby uzyskać sygnał pozycji ram ciągle i zwrot sygnału do systemu sterowaniaNastępnie układ sterujący będzie sterować elektryczno-hydraulicznym zaworem, aby dokonać synchronizacji dwóch cylindrów na jednej maszynie.
Jeśli potrzebujesz dwóch jednostek pracujących razem, wystarczy obrócić przełącznik do pozycji synchronizacji na panelu sterowania głównego urządzenia.Oba sygnały pozycji jednostki zostaną wysłane do systemu sterowania CNC (system Delem), a sygnał wyjściowy z systemu CNC zostanie wysłany do zaworu proporcjonalnego i zaworu wstępnego napełnienia.prasowanie prędkości i prędkości powrotu, aby utrzymać dwie jednostki Synchronizacja z wysoką precyzją

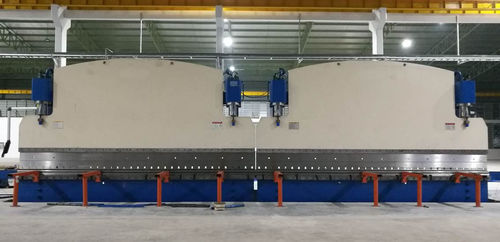

| Przednia część maszyny |
|
|
| Sid maszyny |
|
|
| Side system rozładunku |
 |
