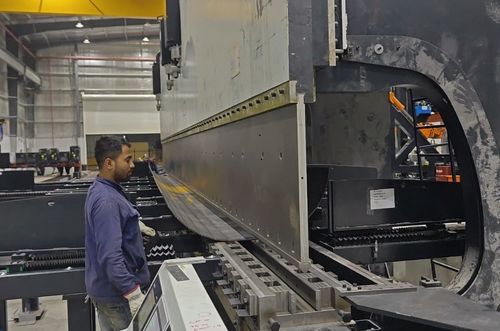

Wymagania w odniesieniu do urządzeń, które są włączone do układu hamowania
Model: 2-WE67K-1200/7000
Wykorzystanie: wytwarzanie monopolu, wieży rurowej i wysokiego mastu
| Wymagania techniczne | |||
| 1 | Rodzaj | Wielomaszynowy Tandem Hydrauliczny CNC elektro-hydrauliczny synchro | |
| 2 | Siła robocza | 2X1200Tony | |
| 3 | Długość tabeli | 2X7000 mm | |
| 4 | odległość między klatkami | 5600 mm | |
| 5 | Głębokość gardła | 1600 mm | |
| 6 | Wysokość otwarta | 1550 mm | |
| 7 | Udar mózgu | 450 mm | |
|
8 |
Praca Prędkość |
Rozładowanie | 70 mm/s |
| Praca | 7 mm/s | ||
| Powrót | 65 mm/s | ||
| 9 | Silnik główny | 2x2x45Kw | |
| 10 | System CNC |
Typ: DELEM DA53T Delem Co., Niderlandy 2 (Y1,Y2)+system koronowania stołu |
|
| 11 | Narzędzie |
Zobacz następną stronę
|
|
| 12 | Uszczelnienie w butlach | Typ SKF lub typ NOK | |
| 13 | Komponenty hydrauliczne | BOSCH-Rexroth, Niemcy | |
| 14 | Pompy hydrauliczne | SUNNY (HYTEK)USAmarka wytworzona w Chinach | |
| 15 | Czujnik wyświetlacza rasterów liniowych | FAGAR, HISPANIA | |
| 16 | Główne elementy elektryczne w szafie | Schneider, Francjamarka | |
| 17 | masę | (Dwa razy czternaście)0000 kg) | |
| 18 | Wymiar profilu (mm) LxWxH |
2-7200x4600x6800 Z przednim i tylnym systemem zasilającym, szerokość: 8800 |
|
| 19 | Opakowanie: | Maszyna powinna być rozmontowana podczas transportu. | |
Szczegóły dotyczące narzędzi hamulcowych
Jeden ustawiony uchwyt narzędziowy, grubość 40mm odpowiedni do wysokiego mastu słup i monopole
Zawierają:Jeden narzędzie do montażu, dla wysokiego mastu i monopolu
Zawierają: regulowany matryca dolna
| Opcja1 |
System rozładunku bocznego typu pchnięcia Typ ciężkiej pracy |
|
| Opcja2 |
Funkcja zdalnej diagnostyki. TDostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów. |
|
| Opcja3 |
Wyroby z tworzyw sztucznych.Łącznie8Jednostki, w tym 4 jednostki z przodu i 4 jednostki z tyłu. Wszystkie silniki zasilające są kontrolowane oddzielnie za pomocą elektrycznego kontaktora i przycisku, wszystkie mają dwie prędkości, szybkie i powolne.Powolna prędkość do ostatecznego położenia płyty do gięcia. ONasza konstrukcja to łańcuch, zaletą jest to, że nigdy nie utknął i jest stabilny. |
|
| Opcja4 | Części zamienne1200ton nacisnąć hamulca |
Części zamienne do maszyny
| Nie, nie, nie. | Części | ilość |
| 1 | M16 śrubka do oczu 吊环螺丝 | 2 zdjęcia |
| 2 | M30 Blokada oczudla butli吊环 | 2 zdjęcia |
| 3 | Wielkie kajdanki do montażu | 2 zdjęcia |
| 4 | Klucz sześciokątnyspecjalny do połączenia cylindra z ramą大T型22内六角?? 手 ((M30), 油?? 与滑块连接用 | 1 zdjęcie |
| 5 | 55 samodzielnie zrobiony spanner 外六角自制?? 手 | 1 zdjęcie |
| 6 | Tłuszcz,黄油 | 1 opakowanie |
| 7 | Przymocowanie kabli 扎带 | 30 zdjęć |
| 8 | 24 mm klucz sześciokątny 发黑内六角 手 | 1 zdjęcie |
| 9 | Źródło:Śruby do przymocowania | 1 zestaw |
ⅡGłówna rolaWymóg:
1 Ramka maszyny składa się z zbiornika, stołu roboczego, lewego i prawego obudowy i ramy.
Ma wysoką wytrzymałość i dobrą sztywność.
2 Synchronizacja zasad pracy obu maszynWymóg:Wprowadzenie elektro-hydraulicznych
zawór proporcjonalny zapewniający synchronizację obu maszyn. zawór proporcjonalny jest produkowany przez firmę BOSCH o bardzo dobrej wydajności, takiej jak małe tarcie między parami mechanicznych akcji,wydajny wzmacniacz elektroniczny i magnes elektryczny o wysokiej sile sterowania i ciągłym działaniu. Są dwa wyświetlacze raster na obu stronach maszyny w celu ciągłego sprawdzania pozycji ram i przekazywania sygnału do systemu sterowania,Następnie system sterowania będzie kontrolować elektryczno-hydrauliczne zawór, aby dwa cylindry synchronizacji na jednej maszynyPonieważ wyświetlacze rasterów są zainstalowane na płytkach C, a nie bezpośrednio na płytkach obudowy, odchylenie ramy i ramy podczas pracy nie wpłynie na dokładność pomiaru i sterowania.Kiedy dwie maszyny pracują razem, potencjometr różnicowy zainstalowany między dwoma maszynami przenosi mechaniczny sygnał synchronizacyjny do elektronicznego i przekazuje go z powrotem do płyty synchronizacyjnej i systemu sterowania.Sygnał zostanie powiększony przez wzmacniacz Bosch w celu kontrolowania synchronizacji obu maszyn poprzez sterowanie elektryczno-hydraulicznego zaworu proporcjonalnegoTak więc synchronizacja dwóch maszyn jest osiągana z wysoką precyzją.
3 Za pomocą komputera/Komputer ma kilka języków obsługi, automatycznie oblicza i dostosowuje siłę gięcia.punkt zmiany prędkościUderzenia (Y1, Y2) ramy mogą mieć niewielki nachylenie w celu spełnienia szczególnych wymagań użytkownika.
4 Wyposażone w dobry system kierowania, system pomiaru pozycji i układ równowagi hydraulicznej, aby spełnić wymagania pracy pełnej długości i pracy ekscentrycznej.
5 Jednostka kompensacyjna stołu roboczego jest przyjęta w celu zrekompensowania zgięcia maszyny podczas pracy, aby zapewnić precyzję obróbki.
6 Powierzchnia cylindru jest dobrze zużyta i poddawana obróbce cieplnej, dlatego ma dobrą smarowanie i długą żywotność.
