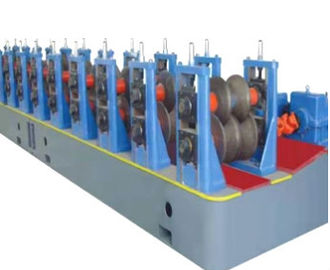

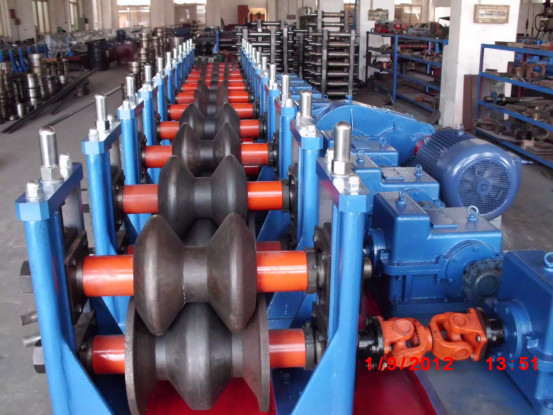

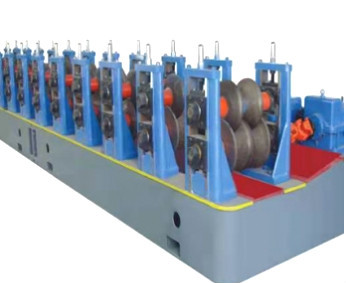

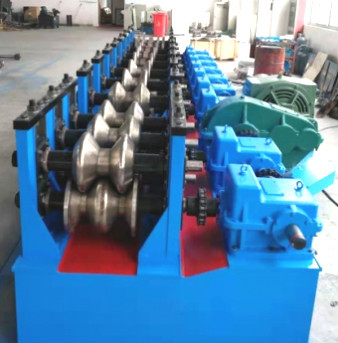

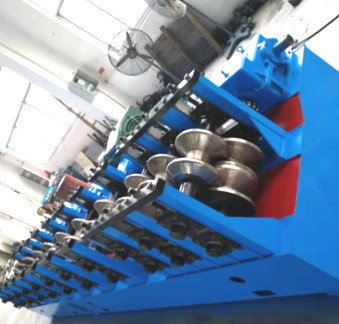

Stalowa maszyna do formowania rolek z dwiema falami 3,0 mm

Stalowa maszyna do formowania rolek z dwiema falami 3,0 mm

Brand Name:	CMC
Model Number:	31085
MOQ:	1 zestaw
Cena £:	According to the machine requirements
Payment Terms:	L / C, D / A, D / P, T / T
Supply Ability:	Zgodnie z rzeczywistą sytuacją

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Wuxi, Chiny

Miejsce pochodzenia::

Wuxi, Chiny

Napięcie:

380 V 50 Hz 3 fazy

Nazwa handlowa::

CMC

Nazwa produktu::

Maszyna do formowania rolek z dwiema falami

Rodzaj płytki::

STAL

Kontrola wychodząca wideo::

Opatrzony

Szczegóły pakowania:

Nagi

Możliwość Supply:

Zgodnie z rzeczywistą sytuacją

Podkreślić:

Maszyna do formowania rolek poręczy 476 mm

maszyna do formowania rolek poręczy 20

Product Description

I Podstawowe parametry maszyn

Właściwości mechaniczne i specyfikacje surowców

Materiał: blacha ocynkowana Q345B

Grubość: 2,5 ～ 3,0 mm

Szerokość: 450-476 mm

Waga: 65 kg

Specyfikacje produktów

Produkt: według rysunku produktu

Szerokość produktu: 310 mm ± 5 mm

Wysokość produktu: 81 mm ± 5 mm

Specyfikacja produktu

Metoda formowania: formowanie na zimno

Szybkość produkcji: ≤10 m / min

Kierunek podawania: lewy posuw

Napięcie główne: 380 V, 50 Hz

Całkowita moc jednostki: około 20,7 kW

Łożysko wału napędowego: 6026

Podnośnik Turbo: SWL10-3 / 23-FU3

Główny silnik napędowy: YVP180M-4-15

Reduktor: ZQ500-48.57

Materiał płyty ściennej: A3

Materiał wału: 40

Materiał formy: Gcr15

II. Omówienie struktury wyposażenia

Rama urządzenia jest przetwarzana przez stalową płytę A3, po obróbce starzenia, konstrukcja 3-rolkowa, 1 górna i 2 dolna, dolna rolka przyjmuje stałą konstrukcję, górna rolka przyjmuje regulację ruchu suwaka i napędzane są 3 zestawy napędu skrzyni turbiny przez silnik do regulacji górnej i dolnej skrzynki turbiny jest połączona korbowodem, aby zapewnić synchronizację 3 zestawów skrzynek, a 3 niezależne płyty ścienne są połączone wałem, aby zapewnić równoległość całej maszyny.Średnica wału rolki wynosi 110 mm.Po lewej i prawej stronie znajdują się dwa zestawy form, jeden do łuku wewnętrznego i jeden do łuku zewnętrznego oraz zestaw silnika głównego o mocy 15 kW.Jest napędzany przez reduktor ZQ500, który napędza lewy i prawy dolny wałek poprzez koła zębate.Moduł przekładni ma 10 m, po jednym na lewy i prawy.Produkt jest przetwarzany przez konsolę sterowniczą.

III. Lista kontrolna konfiguracji sprzętu

Nie

Częściowe imię

Ilość

Formowanie formy

Po jednym zestawie foremek z każdej strony

Silnik napędowy 15KW

1 zestaw

Formowanie wału formy

3 zestawy

Podnośnik Turbo

3 zestawy

Silnik napędowy podnoszenia

1 zestaw

Reduktor ZQ500

1 zestaw

Konsola elektryczna

1 zestaw

Śruba kotwowa urządzenia

1 zestaw

IV.Nasze usługi

· Próbki są dostępne i bezpłatne.

· Towar zostanie dostarczony w ciągu 15-30 dni od otrzymania wpłaty.

· Wszystkie nasze towary mają najlepszą cenę i rozsądną cenę.

· Dostawy realizujemy drogą morską, lotniczą lub ekspresową.

Schemat struktury wyposażenia giętarki:
