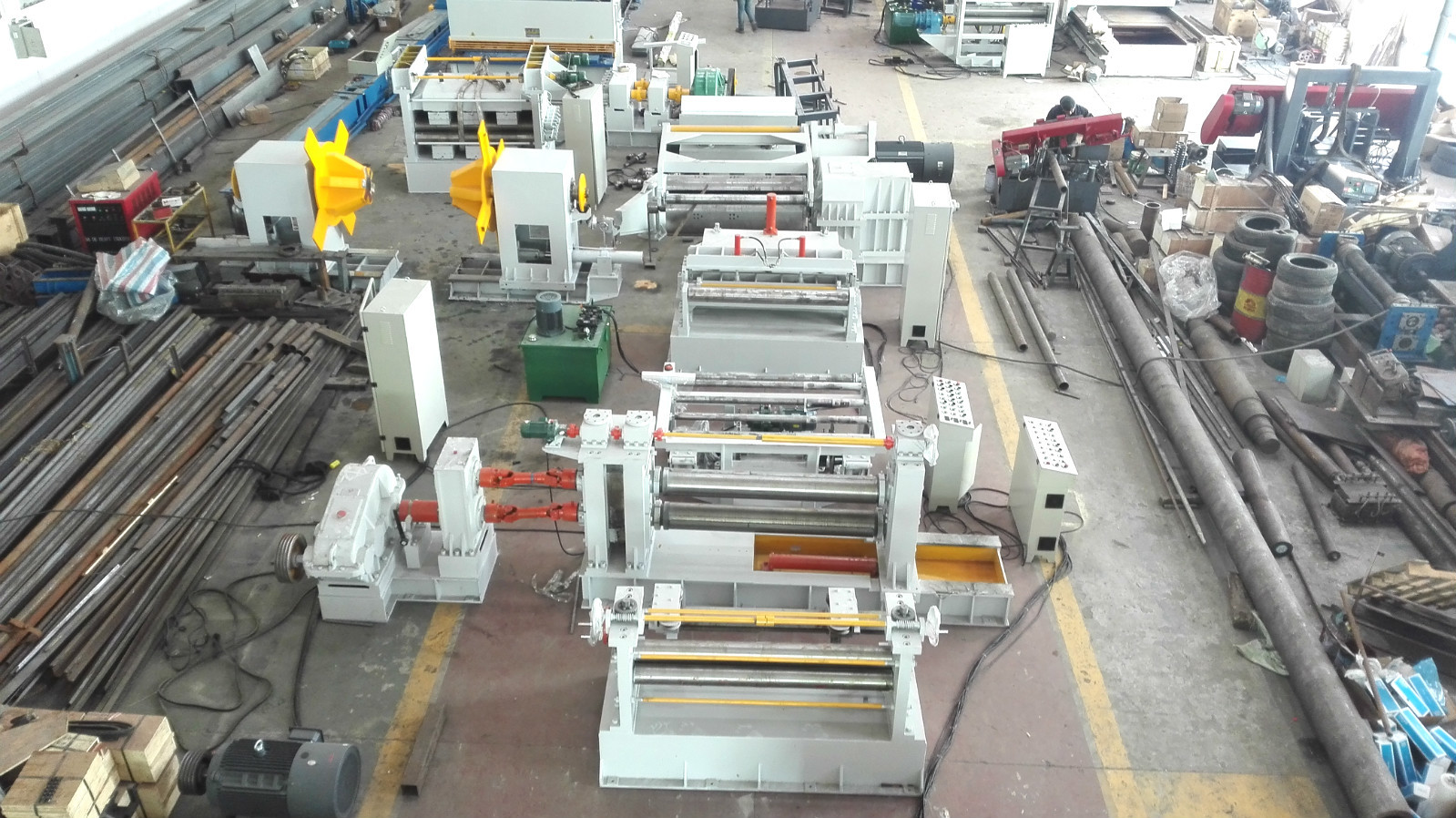

Maszyna do cięcia wzdłużnego cewki 760 mm 3 m / min 6x2000

6x2000 508 mm-760 mm Linia do cięcia wzdłużnego cewki stalowej

Opis: Produkcja seryjna służy do odwijanie blachy, cięcie i meandrowyna kilka objętości potrzebnej szerokości cewki płyty.Nadaje się do obróbki stali węglowej zimnowalcowanej i gorącowalcowanej, stali krzemowej, blachy białej, stali nierdzewnej oraz powierzchni wszelkiego rodzaju blach po poszyciu.Sterowanie PLC linii cięcia wzdłużnego, interfejs człowiek-maszyna, zgodnie z wysokim stopniem automatyzacji, prostą obsługą i niezawodnością.

Szczegóły wszystkich urządzeń:

1. Hydrauliczny wózek do ładowania cewki

Ten wózek może przenosić stalową cewkę i poruszać się w górę iw dół. Chodzenie po szynie prowadzącej na cztery koła, w górę iw dół jest zakończone siłownikiem hydraulicznym, bieg wózka jest zakończony silnikiem i reduktorem skrzyni biegów.

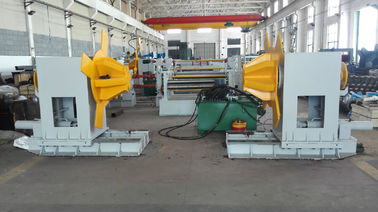

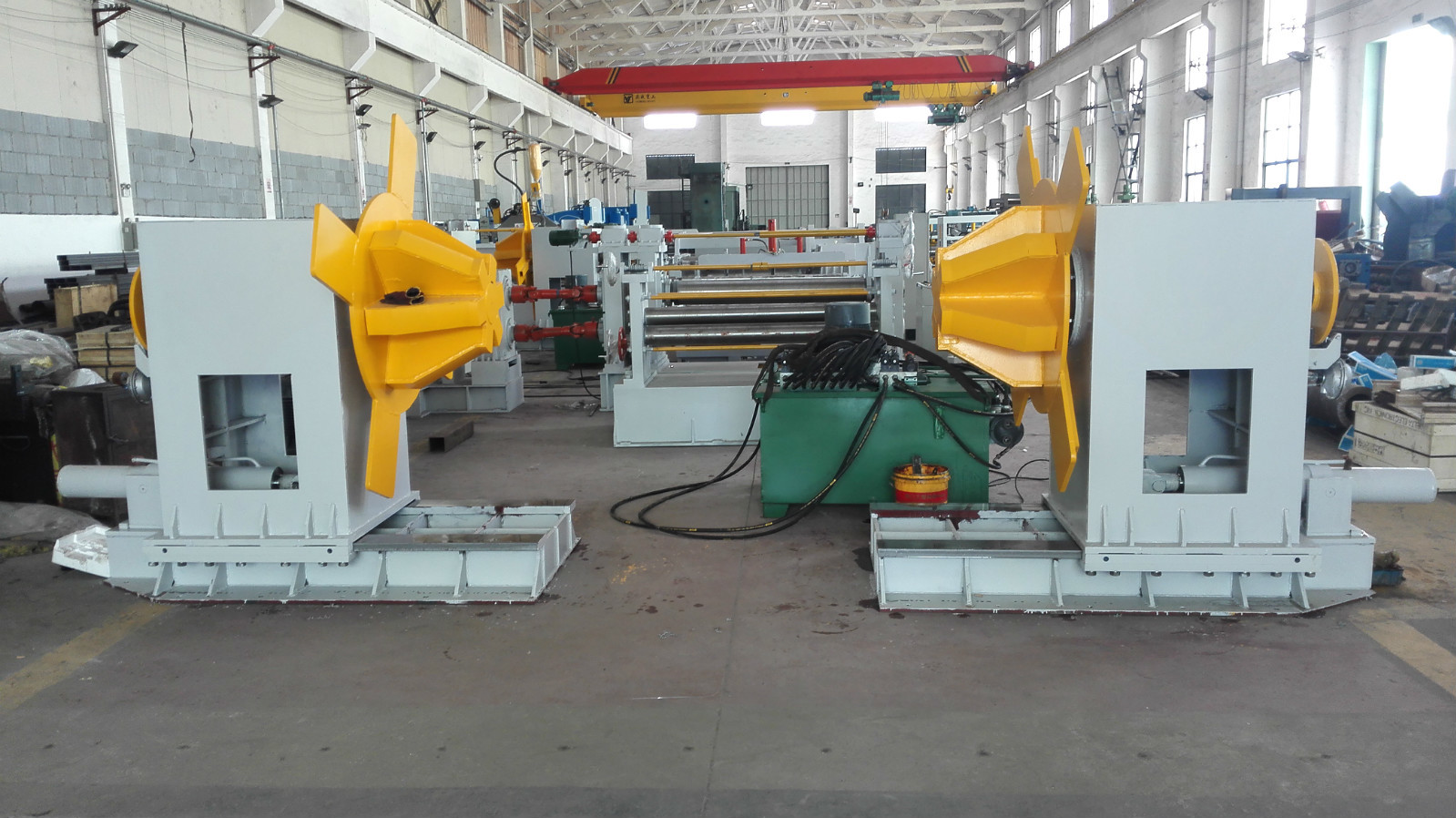

2. Odwijak hydrauliczny

Typ parasola dwugłowicowego, w tym: lewy i prawy element,

Otwieranie i zamykanie: hydrauliczne

Składa się z podstawy stylizowanej na prowadnicę, wspornika, mechanizmu ogranicznika, wału rozwijającego i podwójnej głowicy parasolowej.

Rozwijak może poruszać się od lewej do prawej i jednocześnie centralizować.

3. Prasa hydrauliczna typu Light, głowica łopaty, otwieracz, mechanizm zaciskający:

Składa się z podstawy w kształcie ramy, hydraulicznego ramienia prowadzącego, hydraulicznego mechanizmu głowicy łopaty, hydraulicznego mechanizmu otwierającego, hydraulicznego mechanizmu zaciskającego itp.

3.1 Hydrauliczny mechanizm prowadnicy prasy: Składa się z hydraulicznego ramienia prowadzącego, stalowego koła prowadzącego, koła zębatego i mechanizmu przekładni łańcuchowej, wyposażonego w silnik redukujący prędkość cykloidalnego wiatraczka o mocy 5,5 kW itp.

3.2 Hydrauliczny mechanizm głowicy łopaty: składa się z łopaty łopaty, hydraulicznej głowicy łopaty, hydraulicznego mechanizmu podnoszenia i wyważania łopaty itp.

3.3 Mechanizm hydraulicznego otwierania: składa się z kolumny prowadzącej i tulei prowadzącej, mechanizmu dociskania i podnoszenia hydraulicznego mechanizmu otwierania itp.

3.4 Hydrauliczny mechanizm zaciskający: Składa się ze wspornika, podstawy bloku przesuwnego, 2 rolek dociskających, hydraulicznego mechanizmu podnoszenia i opuszczania górnej rolki, części mocy, skrzyni biegów.itp.

4. stół roboczy do opalania, długość: 3m

5. Jednostka prostująca

6. Urządzenie prowadzące przed cięciem

Urządzenie prowadzące składa się ze wspornika roboczego, szyny prowadzącej, mechanizmu regulacyjno-centrującego trzpień śrubowy, podstawy aktywnej prowadnicy, mechanizmu rolek pionowych.

Całe urządzenie przed urządzeniem do cięcia wzdłużnego.

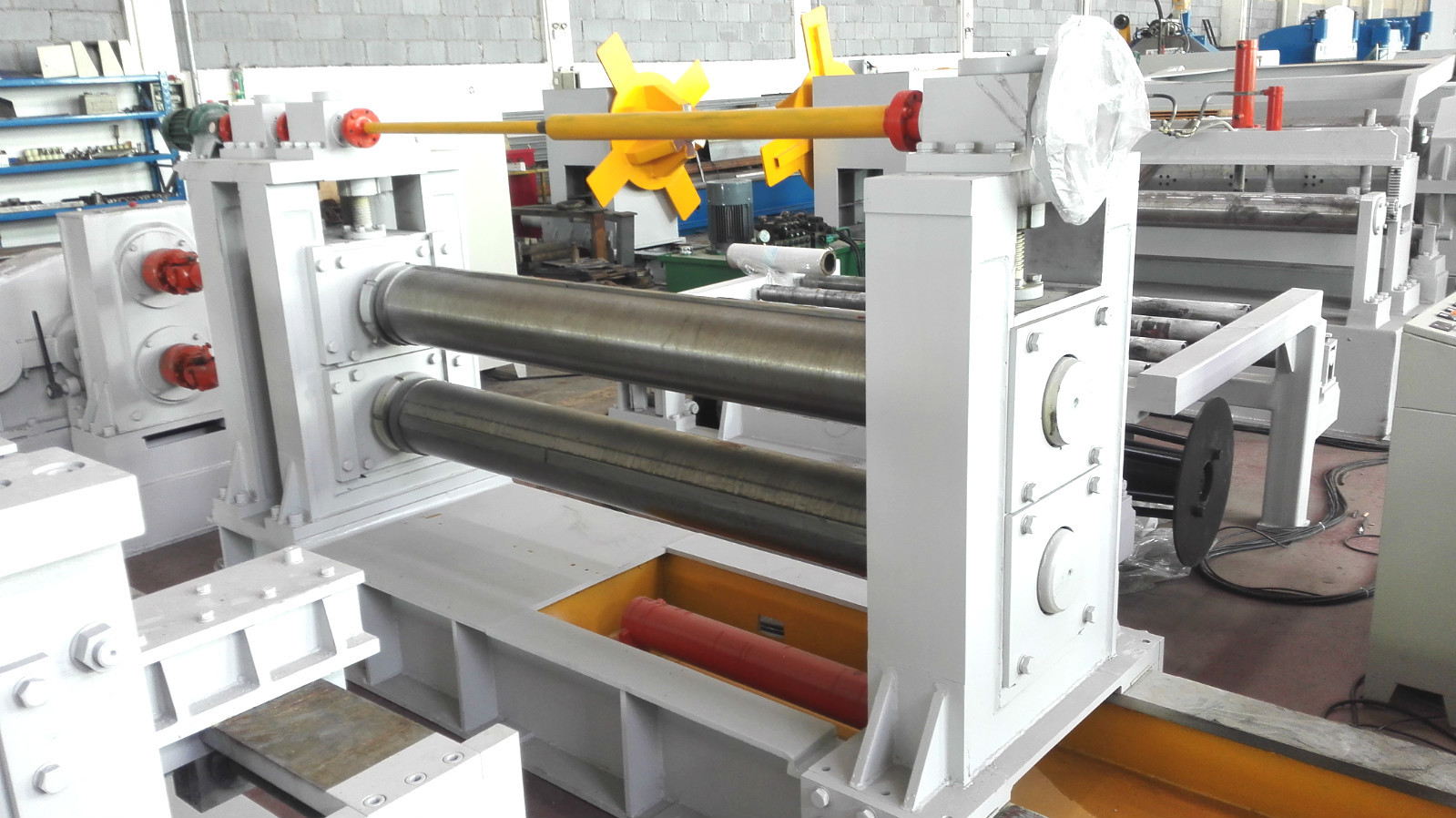

7. jednostka oświetlająca:

Składa się z części mainframe i części mocy.

Część mocy: składa się z podstawy mocy, zwalniacza, silnika z regulacją prędkości prądu przemiennego, skrzynki rozdzielczej przekładni, sprzęgła, sprzęgła, elementów łączących, uniwersalnej przekładni krzyżowej itp.

Część ramy głównej: składa się z podstawy, wspornika w stylu stałym, dużego przesuwnego bloku wału ostrza, dwuczęściowego wału ostrza, aktywnego wspornika, przesuwnego bloku wału narzędzia, aktywnego hydraulicznego mechanizmu regulacji zmiany ostrza, górnego wału narzędzia regulowany mechanizm podnoszenia i opuszczania itp.

8. Mechanizm przewijania złomu:

Składa się ze wspornika, wału przewijającego, podstawy łożyska, 2 krążków nawijających stożek, mechanizmu przekładni łańcucha i koła zębatego, reduktora, sprzęgła, silnika itp.

Jednostka wyrównywania zgrubnego posiada trzy rolki do funkcji poziomowania.Jest to tryb nieaktywny.

9. Stół roboczy pętli i przejść:

Składa się ze wspornika, podstawy łożyska, rolki, płyty nośnej,

Otwór na pętlę Długość × szerokość × głębokość: jako parametr techniczny

stół roboczy przejściowy, z siłownikiem hydraulicznym do podnoszenia.

Zawiera dwie części lewą i prawą.

10. Separacja wstępna, mechanizm napinający, mechanizm hydrauliczny do separacji prasy, mechanizm podtrzymujący płytę:

Składa się z podstawy, podstawy łożyska, łożyska wstępnego separacji, wspornika tłumiącego, płyty tłumiącej, hydraulicznego mechanizmu podnoszenia i opuszczania płyty tłumiącej, wspornika cofania naciągu, 2 rolek odblaskowych naciągu, wspornika separacji prasy, wału separacji prasy, separacji prasy , hydrauliczny mechanizm dociskowy i podnoszący, hydrauliczny mechanizm podtrzymujący płytę, hydrauliczny mechanizm podnosząco-wyważający podtrzymujący płytę, wyposażony w arkusze oddzielające, nylonowe tuleje dystansowe itp.

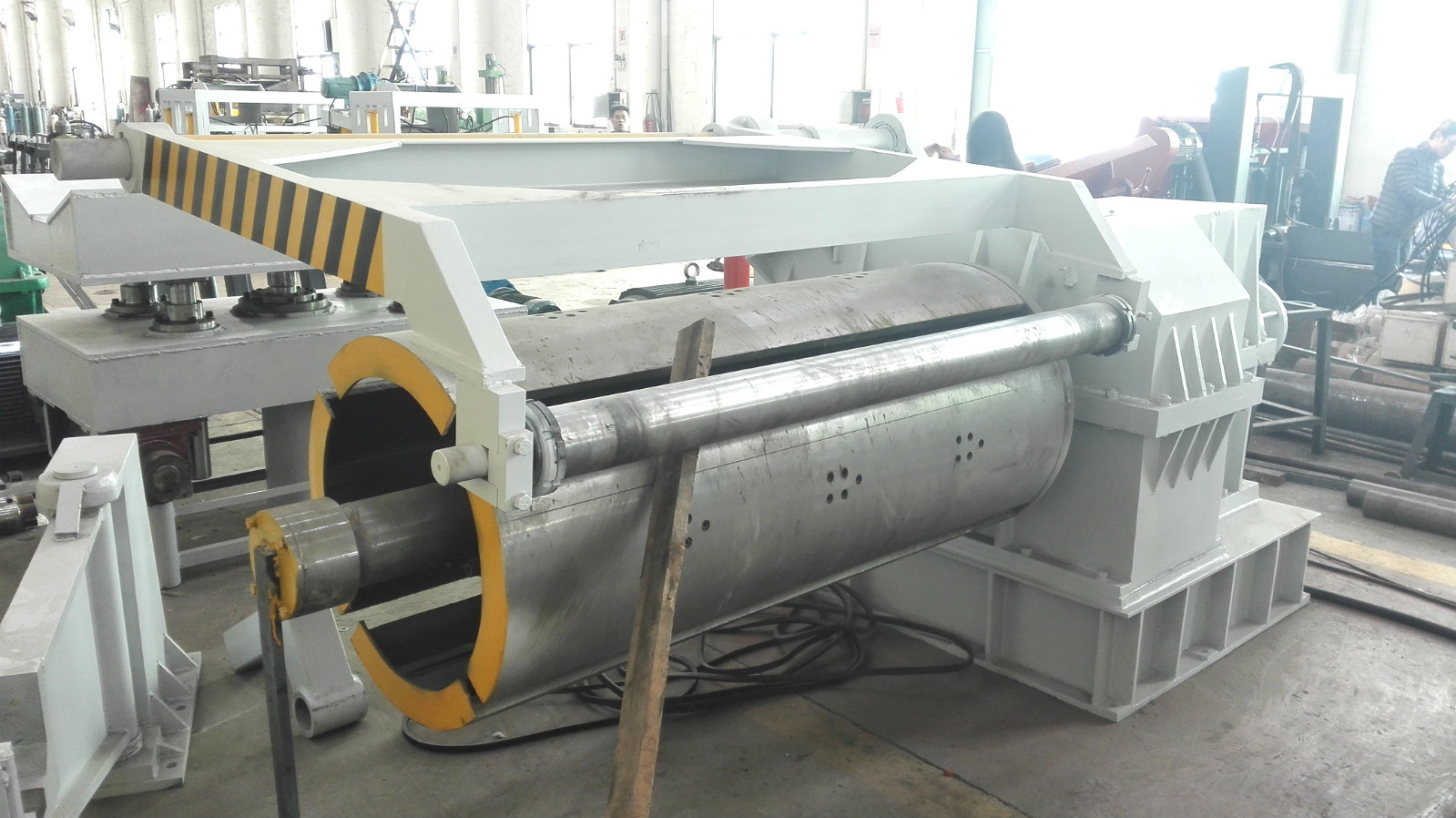

11. Jednostka jeżdżąca:

Składa się z podstawy, przekładni redukcyjnej odrzutu, wału odrzutowego, płyty łukowej, tarczy rozprężnej, mechanizmu rozszerzania i wsuwania ukośnego bloku przesuwnego, mechanizmu zaciskania hydraulicznego otworu kleszczy, mechanizmu rozprężania i obrotowego cylindra olejowego, mechanizmu ogranicznika, sprzęgła, hydraulicznego aktywnego ramienia podtrzymującego , podstawa, wyposażona w silnik z regulacją prędkości prądu przemiennego itp.

12. Hydrauliczny wózek do rozładunku:

Ten wózek może przenosić oddzielną cewkę, hydrauliczny ruch i podnoszenie, bieg wózka jest napędzany przez silnik czterokołowy tor prowadzący, wysuwa linię i wychodzi.

13. Instalacja elektryczna:

Centralny stół sterujący.

Składa się z szafy, głównej szafy sterowniczej, szafki pomocniczej i innych elementów elektrycznych.Silnik rozcinający i odwijający.

Zabezpieczenie zestawu urządzeń, przycisk zatrzymania awaryjnego i odcięcia zasilania, lampka zatrzymania maszyny itp.

14 Układ hydrauliczny:

Moc hydrauliczna 25 l / min

W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarda rura i tak dalej.

Ostrze do cięcia wzdłużnego, przekładka, płytka dystansowa, lufa dystansowa, lista pierścieni gumowych (nie z maszyną, wymagają dodatkowych kosztów)

Podanie:

Ta linia służy do rozwijania cewek stalowych, cięcia wzdłużnego blachy i procesu cięcia wzdłużnego cewki

Parametr techniczny:

1. Surowiec max.grubość 6 mm, min.grubość 2,5 mm.stal miękka walcowana na gorąco.

2. Szerokość materiału: 800-1550 mm

3. Waga kręgu stalowego: maks. 25 ton

4. Wewnętrzna średnica cewki stalowej: 508 mm-760 mm

5. Średnica zewnętrzna kręgu stalowego: maks. 2000 mm

6. Średnica rolki dociskowej: 190 mm

7. Moc silnika rolki dociskowej: 2,2 kW, model skrzyni biegów: BWD13, szybkość: 187

8. Prędkość robocza walca ściskającego: 3 m / min

9. Ilość wałków wyrównujących zgrubnie: 3, jeden w górę, dwa na dole.

10. Średnica walca wyrównującego zgrubnego: 125 mm

11. W przypadku produktów wykończeniowych do cięcia wzdłużnego, tolerancja szerokości cięcia: ± 0,20 mm

12. W przypadku produktów do cięcia wzdłużnego, maksymalna waga kręgu: 15 ton

13. W przypadku produktów do cięcia wzdłużnego, Średnica wewnętrzna cewki stalowej: 760 mm

14. Grubość jednostki rozcinającej: 2,5 ~ 4,5 mm, C245

15. Specyfikacja dołu z pętlą: 5500 × 2200 mm × 2500 mm Długość × szerokość × głębokość

16. Średnica wału rozcinającego: 220 mm

17. Materiał wału rozcinającego: 40Cr

18. Moc silnika głównego jednostki rozcinającej: 37 kW (960 obr / min), PRZEKŁADNIA 650

19. Szczegóły ostrza, podkładki, gumowego pierścienia, patrz lista załączników.

20. Materiał ostrza rozcinającego: H13K, twardość HRC55-58

21. Moc silnika głównego mechanizmu przewijania złomu: YLJ6.3KG / M

22. Prędkość przewijania, grubość 4,5mm, max.20 m / min.grubość 2,5 mm, maks.Regulacja prędkości częstotliwości AC 25m / min

23. Moc silnika głównego jednostki przewijającej: 90 kW (960 obr / min), przekładnia: 850

24. Szczegóły dotyczące wymiarów patrz załączony rysunek
