products details

Created with Pixso. Do domu Created with Pixso. produkty Created with Pixso.
Maszyna do formowania rolek Guardrail
Created with Pixso.

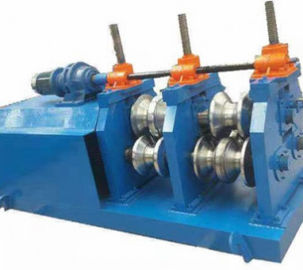

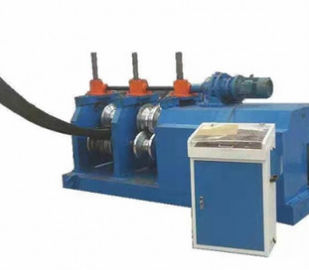

Guardrail Steel 15KW 3-rolkowa giętarka do blach grubych

Guardrail Steel 15KW 3-rolkowa giętarka do blach grubych

Brand Name: CMC
MOQ: 1 zestaw
Cena £: Negotiate
Detail Information
Product Description
Detail Information
Miejsce pochodzenia:
Wuxi, Chiny
Szczegóły pakowania:
Nadaje się do wysyłki kontenerowej, transportu morskiego i śródlądowego
Podkreślić:

Maszyna do gięcia blach poręczy

,

giętarka do blach 15KW

Product Description





Maszyna do gięcia płytek z barykadą



Ramy urządzeń są przetwarzane przez płytę stalową A3, po leczeniu starzeniowym, trójwalcowa struktura, 1 górna i 2 dolna, dolna walcowa przyjmuje stałą strukturę,górny rolnik przyjmuje regulację ruchu suwaków, a 3 zestawy napędu turbiny są napędzane przez silnik do regulacji górnej i dolnej turbiny.a 3 niezależne płyty ścienne są połączone ośm, aby zapewnić równoległość całej maszynyŚrednica wału rolkowego wynosi 110 mm. Po lewej i prawej stronie znajdują się dwa zestawy form, jeden dla łuku wewnętrznego i jeden dla łuku zewnętrznego oraz zestaw silnika głównego o mocy 15 kW.Jest napędzany przez reduktor ZQ500, który napędza lewy i prawy dolny wał przez biegów.Modul biegów wynosi 10 m, jeden dla każdego lewego i prawego.Produkt jest przetwarzany przez konsole obsługi.

a. Grubość: 2,5-4 mm (± 0,2 mm), szerokość: 750 mm±5 mm,
b. Wytrzymałość wydajności wynosi 235Mpa, zakręcenie boczne mniejsze niż 10 mm ((podstawa na 5 mm),
c. Wewnętrzna średnica cewki:φ508·φ600 mm; Wewnętrzna średnica cewki: ≤φ1800 mm,
d.Masę cewki: ≤ 10T



I.Podstawowe parametry maszyny

  1. Właściwości mechaniczne i specyfikacje surowców
  2. Materiał: blacha ocynkowana Q345B
  3. Gęstość: 2,5 mm do 3,0 mm
  4. Szerokość: 450-476 mm
  5. Waga: 65 kg
  6. Specyfikacje produktów
  7. Produkt: według rysunku produktu
  8. Szerokość produktu: 310 mm ± 5 mm
  9. Wysokość produktu: 81 mm ± 5 mm
  10. Specyfikacja produktu
  11. Metoda formowania: formowanie na zimnym rolku
  12. Prędkość produkcji: ≤ 10 m / min
  13. kierunek podawania: lewy kierunek podawania
  14. Napięcie główne: 380V, 50Hz
  15. Całkowita moc jednostki: około 20,7 kW
  16. Łóżko wału napędowego: 6026
  17. Turbo podnośnik: SWL10-3 / 23-FU3
  18. Główny silnik napędowy: YVP180M-4-15
  19. Reduktor: ZQ500-48.57
  20. Materiał tablicy ściennej: A3
  21. Materiał wału: 40
  22. Materiał pleśni: Gcr15





II.Przegląd struktury sprzętu



Ramy urządzeń są przetwarzane przez płytę stalową A3, po leczeniu starzeniowym, trójwalcowa struktura, 1 górna i 2 dolna, dolna walcowa przyjmuje stałą strukturę,górny rolnik przyjmuje regulację ruchu suwaków, a 3 zestawy napędu turbiny są napędzane przez silnik do regulacji górnej i dolnej turbiny.a 3 niezależne płyty ścienne są połączone ośm, aby zapewnić równoległość całej maszynyŚrednica wału rolkowego wynosi 110 mm. Po lewej i prawej stronie znajdują się dwa zestawy form, jeden dla łuku wewnętrznego i jeden dla łuku zewnętrznego oraz zestaw silnika głównego o mocy 15 kW.Jest napędzany przez reduktor ZQ500, który napędza lewy i prawy dolny wał przez biegów.Modul biegów wynosi 10 m, jeden dla każdego lewego i prawego.Produkt jest przetwarzany przez konsole obsługi.





III.Lista kontrolna konfiguracji urządzeń



- Nie, nie.



Nazwa części



Ilość
1



Wytwarzanie formy



Jeden zestaw form po każdej stronie
2



Silnik napędowy o mocy 15 kW



1 zestaw
3



Formowanie wału formy



3 zestawy
4



Podnoszenie turbo



3 zestawy
5



Silnik napędowy podnoszący



1 zestaw
6



Reduktor ZQ500



1 zestaw
7



Elektryczna konsola



1 zestaw
8



Śruby kotwicowe urządzenia



1 zestaw
