ZGRZEWARKA PŁYTY PODSTAWY ROBOTA I CIĘCIA DRZWI , Model : RW-DC350/2000
Aplikacja
System zgrzewania jest stosowany do spawania płyt podstawy słupa lekkiego.Poprzez komunikację w czasie rzeczywistym między robotem a mocą spawania, w zależności od różnych pozycji spawania, aby uzyskać dobrej jakości szew spawalniczy,

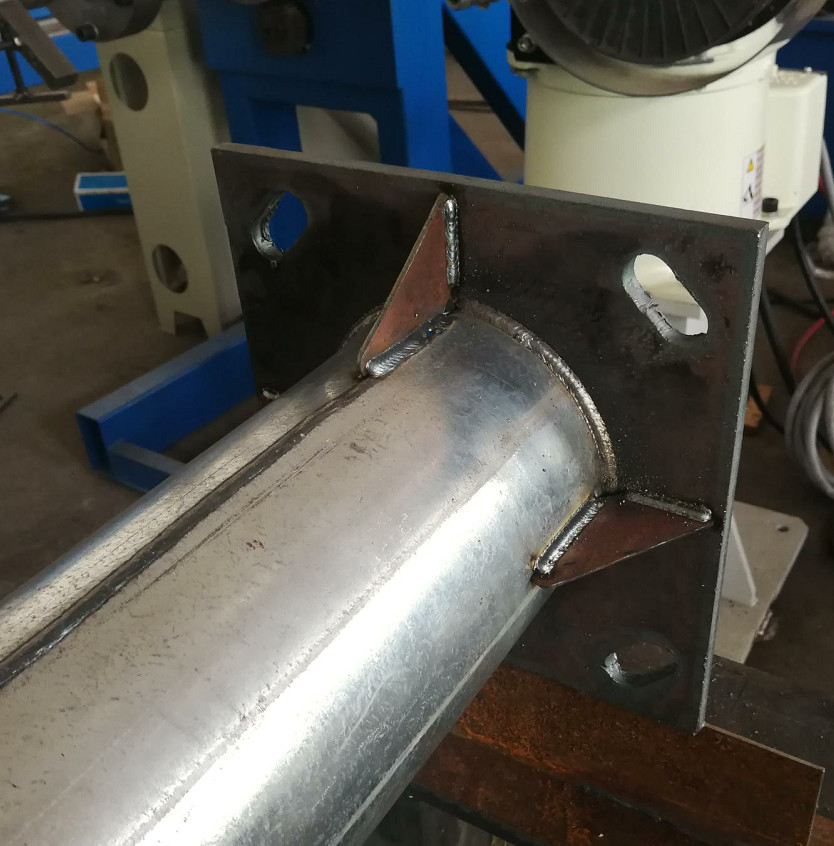

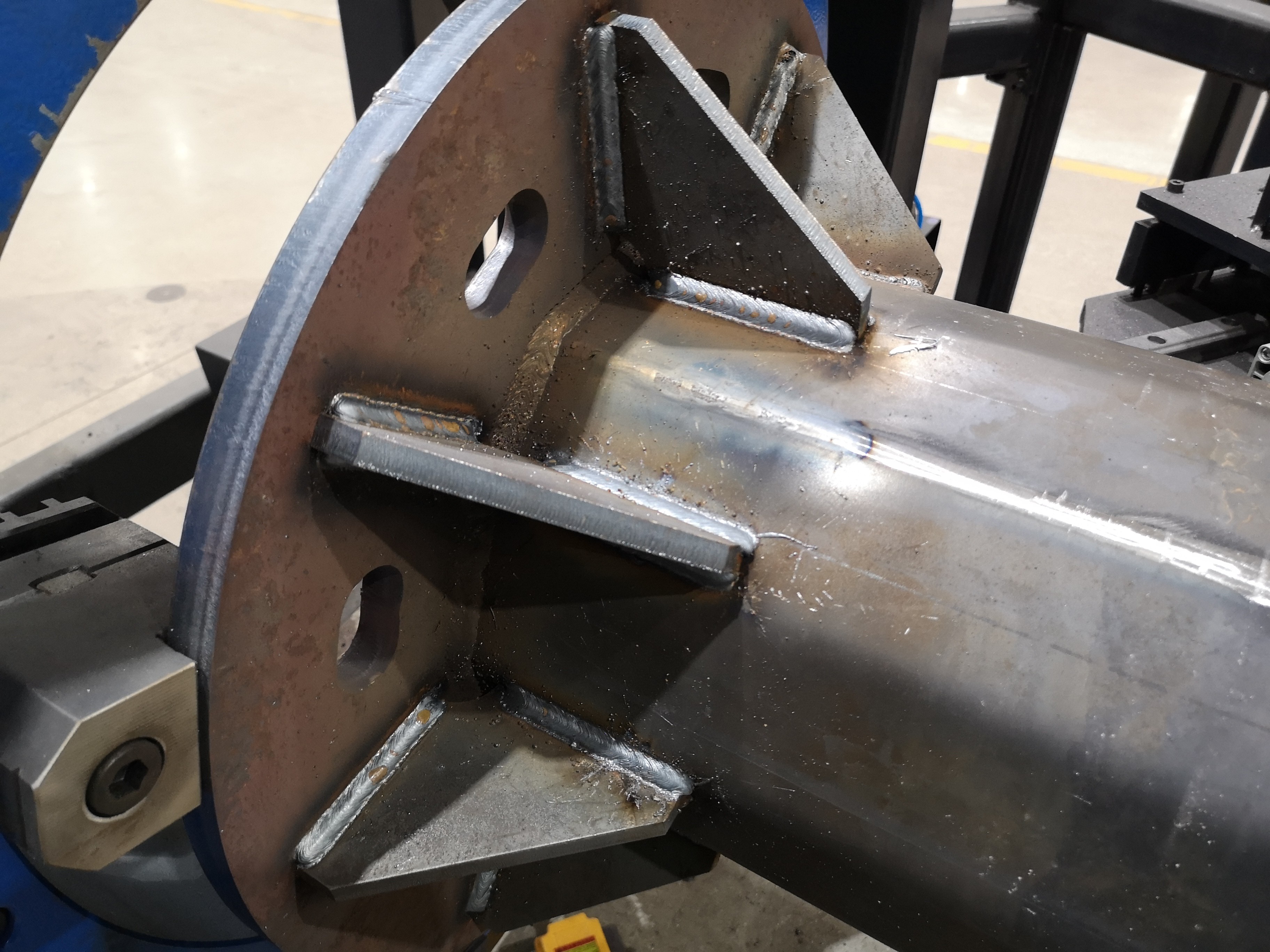

Najpierw spawany jest wewnętrzny i zewnętrzny szew obwodowy płyty podstawy słupa, a następnie automatycznie spawane jest żebro wzmacniające płyty podstawy
Maszyna jest połączona z funkcją cięcia drzwi CNC, Nadaje się do cięcia CNC na stożkowym słupie, okrągłym słupie, ośmiokątnym słupie światła drzwi. Kształt cięcia może być kołem, kwadratem, prostokątem, typem eliptycznym itp. I dowolnym, który można narysować za pomocą komputera.
Źródłem cięcia jest automatyczna plazma.Dzięki temu prędkość cięcia będzie znacznie większa, a jakość krawędzi cięcia jest lepsza niż cięcie płomieniowe.Ze względu na zastosowanie zasilacza plazmowego i palnika Hypertherm produkcji amerykańskiej, szczelina między cięciem jest stosunkowo niewielka, a wycięte elementy są zwykle używane jako osłony drzwi.
Materiałem słupa może być stal lub aluminium.

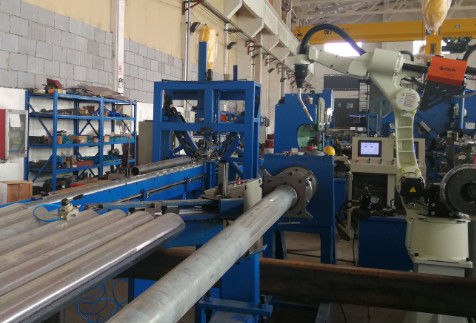

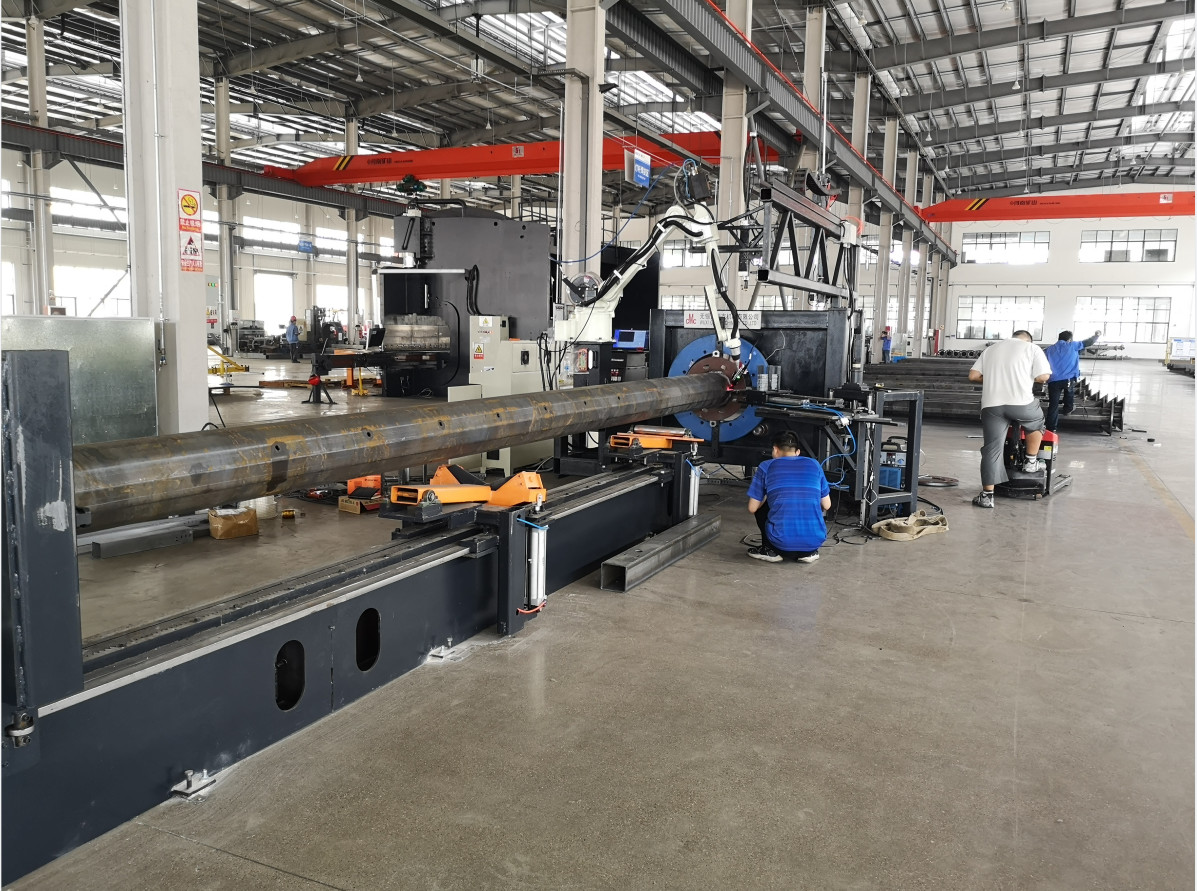

Ogólny układ jest następujący:
Cechy
Główny parametr:
| Nie. | Przedmiot | Parametr |
| 1 | Minimalna średnica słupa lub pręta okrągłego | 120mm |
| 2 | Maksymalna średnica słupa lub pręta okrągłego | 260mm |
| 3 | Maksymalna długość słupa lub pręta okrągłego | 12~14m |
| 4 | Słupek lub Pręt okrągły min.grubość | 2,5 mm |
| 5 | Polak lub okrągły pręt max.grubość | 4,5 mm |
| 6 | Maksymalna waga bieguna lub pręta okrągłego | 150kg |
| 7 | Prędkość jazdy | 6~48m/h, regulowany, ze sterowaniem AC Servo |
| 8 | Prędkość spawania (zależna od napięcia 9, ustawienia prądu, wysokości spawania i wymiaru bieguna) |
(prędkość referencyjna 5~7 minut/sztuka) |
| 9 | Maks.odległość cięcia od dołu, oś X | 1500mm |
| 10 | Źródło plazmy |
Hypertherm Powermax 45 Odpowiednie max.grubość: 6mm (Wykonane w USA) |
| 11 | Maksymalna grubość do wykonywania otworów i cięcia wysokiej jakości. |
Na podstawie źródła plazmy Wysoki standard i opcja |
| 12 | Maksymalna prędkość cięcia |
Na podstawie źródła plazmy (dla jednej normalnej bramy elektrycznej słupa światła czas cięcia wynosi około 30 ~ 40 sekund) |

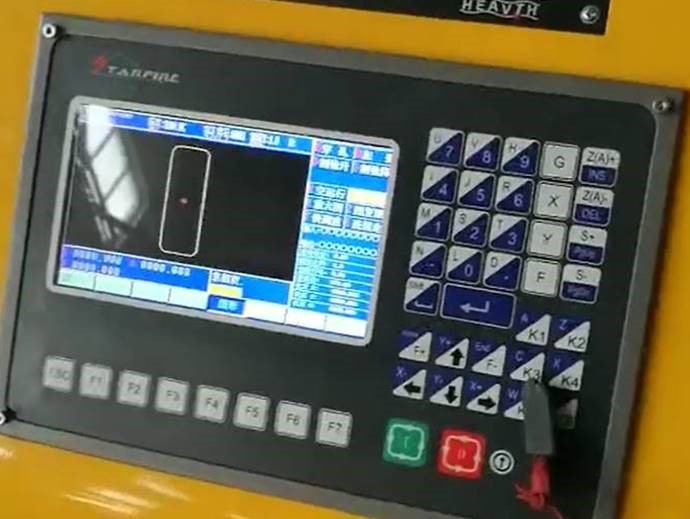

| 13 | System CNC | Si Dafeng (SF-2100S) |
| 14 | OPROGRAMOWANIE do zagnieżdżania | Inteligentne gniazdo |
| 15 | Palnik do cięcia plazmowego CNC | 1 zestaw |
| 16 | Regulator wysokości napięcia łuku | WYSOKOŚĆ HP105 |
| 17 | wysokość URZĄDZENIE | Urządzenie do przesuwania wysokości palnika plazmowego, 1 zestaw |
| 18 | Szybkość produkcji na jeden biegun |
10 ~ 15 minut W tym załadunek i rozładunek Na podstawie rozmiaru słupa |
