| Nazwa marki: | CMC |
| Model Number: | RW-DC120/300 |
| MOQ: | 1 zestaw |
| Cena £: | negocjowalne |
ROBOT ZAŁOWANIE PŁATEK Z BAZĄ I MASZYNA ĆWIERKOWANIA
Moduł: RW-DC120/300
Zastosowanie:

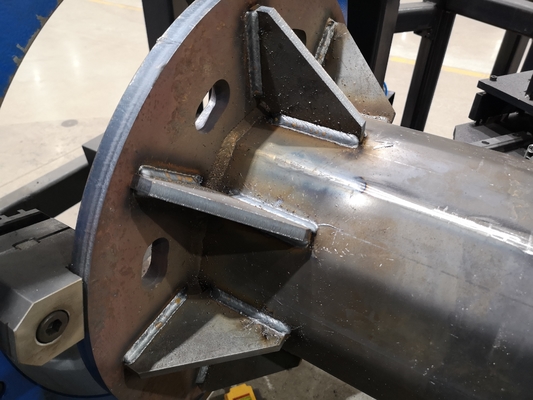

Systemy spawalnicze są stosowane do produkcji spawania płyt bazowych o lekkim biegunie.zgodnie z różnymi pozycjami spawania w celu uzyskania dobrej jakości szwu spawania- Tak.
Maszyna ta ma sześć głównych zastosowań w produkcji słupów ulicznych:
Odpowiednie do słupów stożkowych, okrągłych, ośmiokątnych, wielokątnych, o równej średnicy
Główny parametr:
| - Nie, nie. | Pozycja | Parametry |
| 1 | Średnica bieguna min | 120 mm |
| 2 | Maksymalna średnica bieguna | 300 mm |
| 3 | Maksymalna długość bieguna | 12m lub 14m |
| 4 | Min. grubość bieguna | 2.5 mm |
| 5 | Maksymalna grubość bieguna |
Do spawania: 12 mm W przypadku drzwi o grubości cięcia 8 mm, opcja = 12 mm) |
| 6 |
Maksymalna grubość rozszerzonej rury, która może zostać zdeformowana |
8 mm |
| 7 |
Maksymalna masa bieguna |
standardowe: 300 kg Opcja: 500 kg |
| 8 |
Maksymalna ilość QTY utwardzacza płyty bazowej |
4 ~ 8 Uwaga: Jeśli ilość jest duża, a odległość między utwardzaczami jest niewielka, a palnik spawalniczy jest dotknięty, można spawać połowę utwardzaczy |
| 9 |
Rozmiar twardnika płytki podłożowej |
Przystosowane są zwykłe słupki i wysokie maszty (Różne rozmiary twardnika wymagają różnych form, które mogą być przetwarzane i wytwarzane przez użytkownika zgodnie z formą dostarczoną w maszynie) |
| 10 |
Prędkość spawania |
Prędkość odniesienia 300~500 mm/min Różna grubość i różna prędkość spawania |
| 11 |
Kształt płyty podłoża |
Krąg, kwadrat, ośmiokąt, wiele stron czterech stron |
| 12 |
Min. grubość płyty bazowej |
10 mm Zalecana wartość, zbyt cienka, trudna do spawania wewnątrz i na zewnątrz, łatwa do spalania) |
| 13 |
Maksymalna grubość płyty podłoża |
Odpowiednie do standardowych słupów |
| 14 |
Min rozmiar płyty podłoża |
150 mm × 150 mm |
| 15 |
Maksymalny rozmiar płyty podłożowej |
Średnica: 500 mm, albo kwadratowa tablica 500x500. Opcja: średnica: 700 mm lub kwadratowa tablica 700x700. |
| 16 |
Wymogi dotyczące spójności rozmiarów utwardzacza i płyty podłoża |
Tolerancja wymiarów wynosi 1 mm Zaleca się stosowanie cięcia laserowego lub cięcia plazmowego w celu zapewnienia spójności rozmiaru w celu uzyskania lepszego efektu spawania roboty |
| 17 |
Wymogi dotyczące spójności rozmiarów ramy drzwi |
Ogólnie rzecz biorąc, ramy drzwi są kupowane z zewnątrz, a tolerancja rozmiaru wynosi ponad 1 mm. Dlatego konieczne jest ręczne zainstalowanie ramki drzwiowej, a po spawaniu miejscowym jest mocno (lub po zaciszaniu, robot będzie spawać ponownie, jeśli tolerancja jest stosunkowo mała,może być również bezpośrednio spawany przez robota (Uwaga: jeśli tolerancja wymiarowa ramy drzwi jest stosunkowo duża, spowoduje to, że przepaść między ramą drzwi a drzwiami będzie stosunkowo duża, co prowadzi do lokalnego wycieku spawania,i lokalne ręczne naprawcze spawanie jest wymagane później) |
| 18 |
W odniesieniu do położenia przełącznika do cięcia plazmy, Maksymalna odległość od najwyższego punktu drzwi do płyty podłoża |
1400 mm |
| 19 |
Rodzaj cięcia |
Standardowe: cięcie typu rury ((3 osi) Opcjonalnie cięcie typu płaskiej powierzchni + cięcie typu rury (4 osie) |
| 20 |
Rozmiar i kształt drzwi |
Nie ma ograniczeń w zakresie cięcia |
| 21 |
W odniesieniu do położenia spawania ramy drzwi maksymalna odległość od najwyższego punktu drzwi do płyty podłoża |
2000 mm |
| 22 |
Odpowiednie dla typu słupka |
Przystosowane są bieguny stożkowe, okrągłe, ośmiokątne, kształty wielokątne powyżej ośmiokątnych i bieguny o równej średnicy |
| 23 |
Źródło plazmy |
Hipertermiczna moc maksymalna 45 (Wyprodukowane w USA) |
| 24 |
Maksymalna grubość perforacji i quality cutting thickness |
8 mm (sugerująca wartość) |
| 25 |
Prędkość cięcia |
Czas cięcia drzwi na zwykłym słupie światła ulicznego wynosi 30 ~ 40 sekund |
| 26 |
System CNC |
Si Dafeng ((SF-2100S) |
| 27 |
Oprogramowanie do gniazdowania |
SmartNest |
| 28 |
Maszyna do cięcia plazmy CNC |
1 zestaw |
| 29 |
Kontroler wysokości napięcia łuku |
Wysokość HP105 |
| 30 |
Urządzenie wysokości |
Urządzenie przenoszące wysokość z płomienia plazmowego, 1 zestaw |
| 31 |
Prędkość produkcji (Włączając spawanie wewnętrzne i zewnętrzne płyty podłoża, elektryczne cięcie drzwi, spawanie ramek drzwi) |
Normalny słup świateł ulicznych: 12~16 minut Poł 5G: 40-45 minut Szczegółowy czas zależy od wielkości słupka, wielkości twardnika i wielkości drzwi |

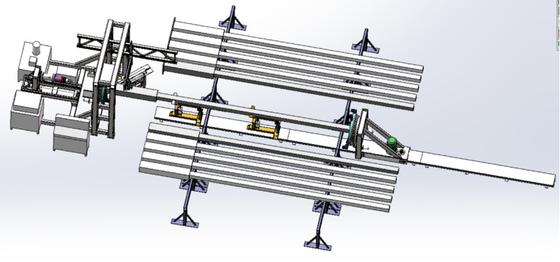

Ogólny układ jest następujący:
Właściwe cechy:
Pozycje opcji:
Plasma cięcia drzwi: Hypertherm Powermax45, maksymalna grubość sugestii 8 mm. Opcja: Hypertherm Powermax65, maksymalna grubość sugestii 12 mm.
Maksymalna średnica słupka wynosi 400 mm, a kwadratowa rurka maksymalnie 350x350, wewnętrzna średnica elektrycznego koła 620 mm, nadająca się do 5G ciężki słup (jak 500kg), płytka bazowa maks. średnica 700 mm,lub kwadratowej płyty podłoża 700x700 mm
3. cięcie typu płaskiej powierzchni + cięcie typu rury (4 osie)
Funkcja (1):
może dostarczać dane dotyczące zarządzania produkcją: moc w czasie, czas spawania, czas cięcia, czas niezalewający, ilość produkcji itp.
Funkcja (2):
Po podłączeniu maszyny do Internetu dostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów.Wygodne dla klientów, aby szybko wznowić produkcję.

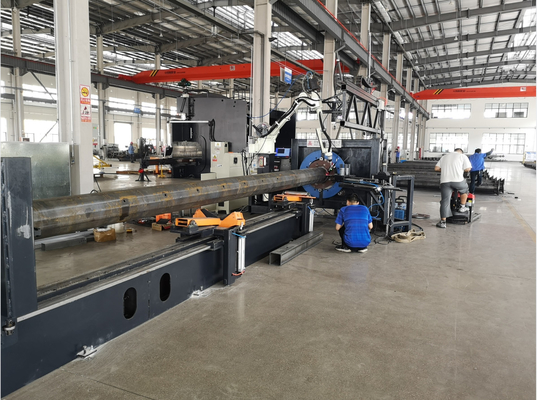

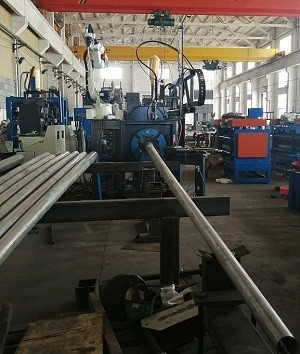

Podobne zdjęcia
System spawania robotem
1. Robot Kawasaki BA006N (japońska marka)
Seria BA to seria robotów specjalnie zaprojektowana do spawania.Jest łatwy w obsłudze i może osiągnąć wykwalifikowaną operację spawania poprzez prostą operację nauczaniaNa urządzeniu nauczania zainstalowany jest kolorowy wyświetlacz LCD dotykowy o doskonałym efekcie wizualnym i łatwej obsłudze.może klasyfikować warunki składowania spawania, i jeden kluczowy telefon.
| Metody nauczania | Prosta operacja nauczanie AS języka programowania | |
| Sposób wykonania | Tryb ręczny | Niezależne osie, podstawowy układ współrzędnych i układ współrzędnych narzędzi |
| Tryb reprodukcji |
Działanie interpolacji każdej osi/przewodnika i łuk |
|
| Pojemność magazynowa | 8000 kroków jest równoważnych | |
| Ogólny sygnał | Zewnętrzny sygnał operacyjny | Zatrzymanie awaryjne, zewnętrzny sygnał zatrzymania |
| Wpływy i wyjścia | 32+32 | |
Roboty z serii Kawasaki BA wykorzystują szafę sterującą E01, kompaktowy kształt, odpowiedni system operacyjny, bogate funkcje, łatwą konserwację i wysoką skalowalność.ekran dotykowy 640 x 480 pikseli. Podświetlenie jest używane, aby ułatwić widoczność ekranu LCD. System operacyjny przyjmuje Windows CE. Wyświetlacz rozwijania jest używany do wyświetlania okna, co sprawia, że proces edycji jest prosty i łatwy
| Fuccje | Standardowe spawanie łukowe | |
|
Model
|
BA006N | |
| Formularz ramienia | Złącza wielokrotne pionowe | |
| DOF | 6 osi | |
| Maksymalna pojemność ładunkowa ((KG) | 6 | |
|
Maksymalny zakres działania [DEG] |
JT1 łącze zasilania i sterowania |
±165 |
| JT2 | +150 ¢-90 | |
| JT3 | +45 ¢-175 | |
| JT4 | ± 180 | |
| JT5 | ±135 | |
| JT6 | ± 360 | |
|
Maksymalna prędkość działania [DEG/S] |
JT1 łącze zasilania i sterowania |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| Inercja[N.M] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
Moment inercyjny [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| Dokładność wielokrotnego pozycjonowania [MM] | ± 0.05 | |
| Wyprostowanie poziome [MM] | 1445 | |
| Masę [kg] | 150 | |
| Pojemność mocy [KVA] | 3.0 | |
| Tryb instalacji | Ziemia, ładunek górny | |
| Środowisko instalacji | Temperatura | 0°45° |
| wilgotność | 35 ¢85% (bez rosy) | |
| Wibracje | 0.5G poniżejMniej niż 0.5 | |
| Pozostałe | Instalacja robota musi być z dala od zakłóceń płynnych lub gazowych urządzeń łatwopalnych lub żrących | |
| Poziom IP | IP65 | |
| Zalecany kontroler | E01 | |
Zakres działania
Wprowadzenie Zapobieganie zderzeniom z pochodnią spawalniczą
System 350 to pochodnia spawalnia CO2, która jest powszechnie stosowana do spawania łukowego w Azji.
Wymienny system pistoletu spawania szyjki pistoletu ma zalety wysokiej wartości nominalnej i wysokiego cyklu pracy: inteligentny interfejs może realizować szybką konserwację i powtarzalne funkcje pozycjonowania,i skrócić czas przerwy
System pistoletów spawalniczych posiada różnorodne szyje i uchwyty do wszystkich połączeń maszynowych.
Zalety
(1)Typiczny azjatycki projekt spawania CO2
(2)Zmienny szyj pistoletu może skrócić czas przestoju sprzętu i obniżyć koszty utrzymania i naprawy
(3) Optymalne właściwości temperatury zapewniają długą żywotność części zużywających
(4) Wysokiej jakości układy kablowe zapewniają długą żywotność systemu
(5) Wytrzymała struktura zapielniacza może osiągnąć wysoką stabilność zderzeniową
| Model | 350 |
| Ścieżka chłodzenia | Powietrze |
| Cykl pracy | 100% |
| Wartość nominalna | 350A CO2 |
| 300A (kompozycja mieszana) | |
| Średnica drutu | 00,8-1,4 mm |
| Głowica pistoletu spawania | 35° |
Opis urządzenia:
Specjalna maszyna spawalnicza robota NBC-350RL ma dwa tryby spawania: niskie rozpraszanie i stałe ciśnienie, które mogą zrealizować spawanie osłonięte argonem bogate w stali węglowej i gazem CO2.Produkt ten stosuje metodę sterowania całkowicie cyfrową, który jest bardzo elastyczny i może komunikować się z robotem spawalniczym łukowym za pośrednictwem interfejsu cyfrowo-analogowego.
Charakterystyka działania
(1) Można go dopasować do robota Kawasaki
(2)Wiele typów sterowania cyfrowego interfejsu może bezpośrednio wywoływać zapisane przez klienta parametry spawania
(3) Bardzo małe rozpraszanie spawania, piękny kształt szwu spawania
(4)Optymalizowane funkcje zapłonu łukowego, zamknięcia łuku i usuwania kul
Całkowicie cyfrowy system sterowania zapewnia precyzyjną kontrolę procesu spawania i stabilną długość łuku.
Mocna cyfrowa funkcja zgłaszania błędów, różne błędy mają kody błędów do wyświetlania.
System posiada wbudowaną bazę danych specjalistów od spawania oraz automatyczną i inteligentną kombinację parametrów.
Przyjazny interfejs operacyjny, zunifikowany tryb regulacji, łatwy do opanowania.
Technologia miękkiego przełączania, cała maszyna jest bardzo niezawodna, oszczędza energię i energię.
Parametry mocy spawania
| Nie, nie, nie. | Pozycja | Parametry |
| 1 |
Nominalne napięcie wejściowe/częstotliwość |
380V±25% 3P/50Hz |
| 2 | (KVA) Nominalna pojemność wejściowa | 14 |
| 3 | (A) Prąd wejściowy nominalny (A) | 21 |
| 4 | (V) Narysowane napięcie wyjściowe (V) | 31.5 |
| 5 | (%) Czas trwania obciążenia (%) | 60% |
| 6 | (V) Napięcie wyjściowe bez obciążenia (V) | 96 |
| 7 |
(A/V) Zakres prądu/napędu wyjściowego (A/V) |
60A/17V 350A/31,5V |
| 8 | (mm) Średnica drutu spawnego (mm) | 0.8,1.0,1.2 |
| 9 | Typ zasilacza drutu | Przesunięcie |
| 10 | (L/min) Przepływ powietrza (L/min) | 15 ¢20 |
| 11 | Metoda chłodzenia pochodnią | Chłodzenie powietrzem |
| 12 | Wskaźnik klasyfikacji obudowy | IP23 |
| 13 | Klasa izolacji | H |
| 14 |
L*W*H (cm) Wymiary L*W*H (cm) |
66*32*56 |
| 15 | (kg) Waga | 55 |
| 16 | Poziom emisji EMC | A |
Opcja:Przeczyszczalnia broni, urządzenie do cięcia drutu i spryskiwacz oleju silikonowego
Jak pokazano na zdjęciu, urządzenie do czyszczenia broni i rozpylania olejem silikonowym służy do czyszczenia rozpylania w dysze zapielniającej i rozpylania oleju silikonowego przeciwrozpylania w dysze.Urządzenie do cięcia drutu jest używany do cięcia małej kuli na końcu drutu spawania i zapewnić, że suche wydłużenie drutu spawania jest spójna, aby zapewnić skuteczność uruchamiania łuku i stabilność procesu spawania, a także dokładność wykrywania na początku.
Środowisko pracy
1Uziemienie: uziemienie C, opór uziemienia mniejszy niż 10 ohmów.
2Drut spawalniczy: drut mocowany na dysku
3Wykorzystanie warunków środowiskowych (w pomieszczeniach wewnętrznych)
Temperatura otoczenia: - 5°C - 40°C.
Względna wilgotność: ≤ 80%..Bez rosy
Programowanie i przepływ pracy
Przepływ programowania
