Maszyna do cięcia wzdłużnego słupa światła 8 mm Q235A Linia do cięcia wzdłużnego i cięcia na długość

Linia cięcia na długość dla modelu słupa świetlnego CTLA8x1800

(Typ w pełni automatyczny, poziomowanie 4-warstwowe)

Parametr techniczny

• Grubość materiału: 3 mm-8 mm dla Q235A (Q345 = 6 mm) walcowana na gorąco stal miękka (ST52 = 6 mm)
• Szerokość materiału: 800-1800 mm
• Waga cewki stalowej: maks. 30 ton
• Wewnętrzna średnica cewki stalowej: Φ508mm-Φ760mm
• Prędkość poziomowania: 5-15 m/min
• Liczba rolek poziomujących: 13
• Średnica rolek poziomujących: 144 mm
• Odległość rolki wyrównującej: 150 mm
• Materiał rolki poziomującej: GCr15
• Twardość wałka wyrównującego: HRC55-58
• Wspierające urządzenie rolkowe: 3 jednostki
• Średnica rolki podtrzymującej: 150 mm
• Zakres długości dla skali: 2000 ~ 12000 mm zgodnie z wymaganiami
• Tolerancja długości cięcia: ±15mm (podstawa na płycie o długości 8m)
• Moc głównego silnika poziomującego: 45kw, 960RPM
• Wydajność nożyc: 8mmx2500mm
• Kąt obrotu nożyc :Max.1,5 stopnia.
• podwójna krawędź i stożek Prędkość cięcia 15 m/min.
• Moc głównego silnika do cięcia wzdłużnego 11kw
• Prędkość poruszania się wózka: 15 m/min, regulowana
• Materiał ostrza tnącego: H13k
• Średnica ostrza tnącego: 310 mm
• nacinanie stożkowe Średnica rolki dociskowej: 310 mm;
• Maks.wewnętrzna szerokość podwójnego zespołu tnącego: 1800 mm
• Maks.wewnętrzna szerokość zespołu cięcia stożkowego: 2400 mm
• szerokość obszaru maszyny: około 7000 mm

Zastrzeżone cechy:

W pełni automatyczny typ, jeśli ma odpowiednią szerokość dla słupa, długość sterowana CNC, rozcinanie stożkowe z automatyzacją, automatyczny system rozładunku i układania płyt stożkowych.

Z podwójną jednostką tnącą z podwójnym ostrzem i zespołem do cięcia stożkowego.

(Uwaga: automatyczny system układania w stos dla płyt mniejszych niż 6 mm, płyta słupa światła)

Podanie:

Służy do rozwijania, poziomowania, cięcia, cięcia wzdłużnego i stożkowego, aby uzyskać z jednej strony małą szerokość, z jednej strony o dużej szerokości.

Szczegóły urządzenia

1. Wózek do załadunku cewki stalowej

W GÓRĘ i W DÓŁ: Hydrauliczny

Ruch poziomy: zmotoryzowany

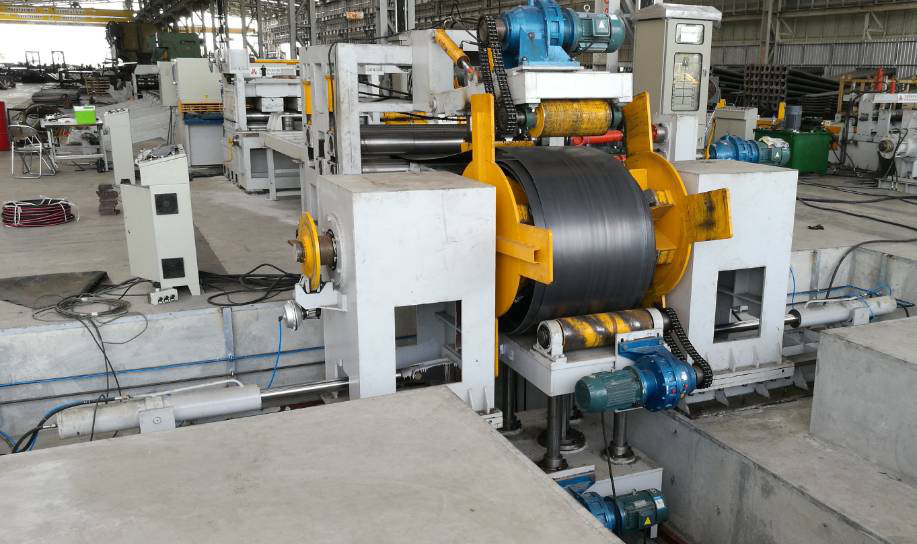

2. Hydrauliczna rozwijarka dwugłowicowa typu parasolowego:

W tym: lewa i prawa jednostka,

z hamulcem, który daje napięcie obrotowe wału.

Otwieranie i zamykanie: hydrauliczne

3. Hydrauliczne dociskanie i prowadzenie, hydrauliczne urządzenie z łopatą, urządzenie do ściskania

Składa się z ramy, hydraulicznego urządzenia dociskającego i prowadzącego, hydraulicznej głowicy łopaty, rolki dociskowej i układu napędowego silnika itp.

• Hydrauliczne urządzenie dociskające i prowadzące:

Składa się z hydraulicznego ramienia dociskowego i prowadzącego, koła dociskowego i prowadzącego, skrzyni biegów, silnika itp.

• Hydrauliczne urządzenie z głowicą łopatową:

Składa się z hydraulicznego urządzenia do ściągania płyty łopatowej, płyty rozporowej, urządzenia hydraulicznego itp.

• Hydrauliczne urządzenie zaciskające

Składa się z suwaka, 2 rolek dociskowych, hydraulicznego urządzenia dociskowego, ramy itp.

• Część zasilająca hydraulicznego urządzenia zaciskowego

Składa się z silnika prądu przemiennego, skrzyni biegów, grupy wrzecion i łączników, stojaka łożyskowego, jednego przegubu uniwersalnego itp.

4. Środkowy stół roboczy toczenia

5. Urządzenie prowadzące

Składa się z ramy gildii, ruchomej płyty płaskiej, prowadzącego urządzenia do regulacji, pionowego koła chudego.

6. Jednostka poziomująca: (cztery układy)

To podstawowy sprzęt tej linii, który podzielony jest na część zasilającą i część hosta.

Część zasilająca składa się ze stojaka zasilającego, zwalniacza, silnika z regulacją prędkości prądu przemiennego, szafki elektrycznej prądu przemiennego (sterownik silnika częstotliwości prądu przemiennego), sprzęgła, skrzynki rozdzielczej mocy, koła pasowego, paska, przegubu uniwersalnego i hamulca YWZ itp.

Część hosta składa się ze stojaka dolnego, ramy, stojaka pod oś, stojaka osi przesuwnej, rolki wyrównującej, górnej ramy nośnej, stojaka koła podtrzymującego w górę iw dół, koła podtrzymującego, elektrycznego urządzenia podnoszącego i dociskowego, wraz z 2 szt. Prasy silnik, ręczna pompa smarowania.

Charakterystyka tej maszyny:

Przyjęto przypadek rozdziału mocy, każda rolka wyrównująca jest połączona z uniwersalnym sprzęgłem krzyżowym, rolki wyrównujące w górę iw dół są aktywne, prędkość liniowa jest konsystencja, więc tarcie między powierzchnią rolki a płytą zmniejszy się, co może spowodować wydajność poziomowania.

Po obu stronach osi poziomującej znajdują się dwa zestawy łożysk wałeczkowych, jeden zestaw łożysk dociskowych służących do zmniejszania tarcia i zapobiegania libracji osiowej, co może zwiększyć wydajność.

Na maszynie zainstalowane są dwie grupy kół podporowych, w których można regulować w górę iw dół, przód i tył.Służył do podtrzymywania głównego wałka i zwiększania twardości wałka oraz szybkiej wydajności poziomowania.Łożysko na kole podporowym jest uszczelnione, co może zapobiec przedostawaniu się żużla tlenkowego do łożyska.

Maszyna przyjmuje przekładnię ślimakową i pręt ślimakowy, duży skręt przy regulacji dwubiegunowego zwalniania i docisku, dużą siłę nacisku, może regulować indywidualnie i synchronicznie do podnoszenia i dociskania oraz ustawić ręczną mikroregulację.

Wałek poziomujący to hartowanie indukcyjne o średniej częstotliwości, głębszy poziom, który może uniknąć spalenia łożyska przy braku oleju i może wydłużyć żywotność maszyny.

Maszyna do poziomowania przyjmuje scentralizowane zasilanie olejem, które może łatwo działać.Główne elementy są wibrowane przez zaawansowany wibrator w ojczyźnie, co może niszczyć naprężenia i zmniejszać zginanie.Silnik jest silnikiem z regulacją prędkości prądu stałego, towarzyszącym płytce rdzenia Eurotherm, która może skrócić czas podnoszenia i hamowania (dwie trzecie czasy hamowania krótsze niż zwykłe) oraz szybką wydajność poziomowania.

7. Obrotowa maszyna do cięcia:

W tym: hydrauliczne nożyce wahadłowe Q12Y-6 * 2000.

Nożyce można obracać o 3 stopnie, aby nadawały się do cięcia lekkich płyt słupowych.

Po ścięciu płyta będzie równoległoboczna, w ten sposób zmniejsza straty materiału i ułatwia kolejny proces tworzenia słupów świetlnych

8. Stół podtrzymujący długość słupa + wózek, z urządzeniem automatyzacji:

Z przodu podwójnej jednostki do cięcia wzdłużnego znajduje się wózek.Służy do kontrolowania rozmiaru cięcia prostego i prostokątnego.Zmieniając położenie korka na wózku, aby kontrolować rozmiar prostokątnej płyty.

Wózek z napędem silnikowym może poruszać się we właściwej pozycji na stole zgodnie z długością płyty biegunowej.

Wałek stołowy z napędem silnikowym, gdy walec jest napędzany przez silnik, płyta może przesunąć się do zespołu rozcinającego i nie ma potrzeby ręcznego popychania płyty.Każdy walec ze sprzęgłem pneumatycznym, może być napędzany silnikiem i systemem łańcuchowym, może również przesuwać płytę ręcznie w celu regulacji płyty.

Zarówno na wózku, jak i w zespole rozcinania przedniej krawędzi, znajduje się pneumatyczne urządzenie do zatrzymania płyty popychającej, aby uzyskać właściwy wymiar płyty prostokątnej.

9. Urządzenie do podnoszenia płyt.

To urządzenie zawiera dwa siłowniki pneumatyczne i można je przenosić w różne miejsca w zależności od długości płyty.

Gdy płyta dotrze do przodu jednostki rozcinającej, płyta zostanie zatrzymana, to urządzenie podniesie płytę, aby wózek mógł zacisnąć i przesunąć płytę.

• Dwustronna jednostka do cięcia wzdłużnego.

Dwukrawędziowa maszyna do cięcia wzdłużnego opiera się na zasadzie walcowania do cięcia blachy stalowej.

Służy do rozcinania krawędzi skrawającej walcowanej na gorąco blachy stalowej, aby uzyskać dokładną szerokość słupa świetlnego.

W tym: dwie pary rolek dociskowych, silnik, skrzynia biegów, cztery ostrza

Dwie rolki śrubowe w górę iw dół, z 2 parami ostrzy tnących.

rolki śrubowe umożliwiają łatwe ustawienie ostrza tnącego w dowolnej pozycji w celu rozcięcia dowolnego rozmiaru płyty.

11, Stół podtrzymujący o długości bieguna + wózek, z urządzeniem automatyki:

Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli stopnia cięcia stożka.Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

Wózek z napędem silnikowym może poruszać się we właściwej pozycji na stole zgodnie z długością płyty biegunowej.I zaciśnij płytkę, aby uzyskać właściwy kierunek ruchu płyty.

Wałek stołowy z napędem silnikowym, gdy walec jest napędzany przez silnik, płyta może przesunąć się do zespołu rozcinającego i nie ma potrzeby ręcznego popychania płyty.Każdy walec ze sprzęgłem pneumatycznym, może być napędzany silnikiem i systemem łańcuchowym, może również przesuwać płytę ręcznie w celu regulacji płyty.

Zarówno na wózku, jak i w przednim zespole rozcinania stożka, znajdują się pneumatyczne urządzenia do zatrzymania płyty dociskowej w celu uzyskania odpowiedniego kąta cięcia stożka.

12. Urządzenie do podnoszenia płyt.

To urządzenie zawiera dwa siłowniki pneumatyczne i można je przenosić w różne miejsca w zależności od długości płyty.

Gdy płyta dotrze do przodu jednostki rozcinającej, płyta zostanie zatrzymana, to urządzenie podniesie płytę, aby wózek mógł zacisnąć i przesunąć płytę.

13. Jednostka do cięcia stożkowego

Maszyna do cięcia stożkowego opiera się na zasadzie walcowania w celu cięcia blachy stalowej.I zdobądź blachę trapezową z określoną szybkością stożka.

W tym: dwie pary rolek dociskowych, silnik, skrzynia biegów, górne i dolne rolki dociskowe, dwa ostrza,

Dwie rolki śrubowe w górę iw dół, z jedną parą ostrzy tnących.

rolki śrubowe umożliwiają łatwe ustawienie ostrza tnącego w dowolnej pozycji w celu rozcięcia dowolnego rozmiaru płyty.

14. Stół podporowy typu kulowego do gotowej płyty stożkowej

15. Automatyczny system rozładunku i układania płyt stożkowych

Istnieją dwie pneumatyczne rolki dociskowe.Dolny walec dociskowy jest napędzany silnikiem, gdy walec jest zanurzony przez silnik, płyta stożkowa może odsunąć się zbyt daleko od zespołu rozcinającego.Gdy płyta przestanie się poruszać, rolka w górę podniesie się i zapewni miejsce do rozładowania płyty.

Pod stołem znajduje się 12 jednostek pneumatycznego urządzenia rozładunkowego.Mogą unieść się ze środka stołu, a następnie dwie sztuki płyty stożkowej przesuną się na obie strony stojaka układającego.

16. Instalacja elektryczna:

Centralny stół sterujący.

Do cięcia wzdłużnego i cięcia stożkowego, również PLC, falownik sterownika AC mają cechę szybkiej reakcji i dobrej aktywności, która może skutecznie kontrolować prędkość jazdy wózka.

17 Układ hydrauliczny:

Moc hydrauliczna 25L/min

W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarda rura i tak dalej;

18. Układ pneumatyczny:

Do sprzęgła wózka i stołu, podnoszenia płyty, urządzenia rozładowującego płytę itp.

19．Opcja:

Dodatkowa jednostka poziomująca po cięciu stożkowym.

Uwolnij naprężenie stalowej płyty i łatwo do następnego procesu.

(ta jednostka nadaje się do płyty o grubości mniejszej niż 6 mm do słupa oświetlenia ulicznego)

20. Opcja: system offline płyt

(Po przycięciu płyty na odpowiednią długość system może przesunąć płytę na bok maszyny.)
