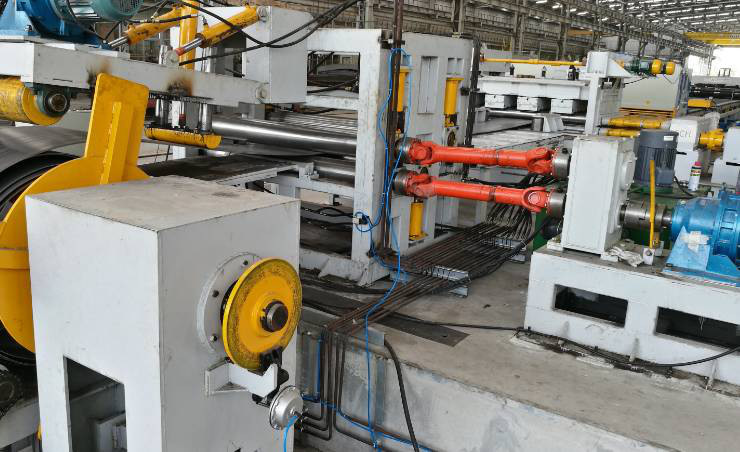

1600mm Q235A Cewka cięta na długość Linia maszynowa 15 ton Ładowanie

800 - 1600 mm Q235A Cewka ze stali miękkiej walcowanej na gorąco do cięcia na długość

Podanie:

Służy do rozwijania, poziomowania, cięcia, cięcia wzdłużnego i stożkowego, aby uzyskać z jednej strony małą szerokość, z jednej strony o dużej szerokości.

Szybki szczegół:

Parametr techniczny

1. Grubość materiału: 2 mm-6,0 mm dla miękkiej stali walcowanej na gorąco Q235A

2. Szerokość materiału: 800-1600 mm

3. Waga cewki stalowej: maks. 20 ton

4. Wewnętrzna średnica cewki stalowej: Φ500mm-Φ750mm

5. Prędkość poziomowania: 5-15 m/min

6. Liczba rolek poziomujących: 13

7. Średnica rolek poziomujących: 160 mm

8. Zakres długości dla skali: 2000～12000mm zgodnie z wymaganiami.

10. Tolerancja długości cięcia: ± 15 mm (podstawa na płycie o długości 8 m)

11. Moc głównego silnika poziomującego: 37 kW (łącznie około 65 kW)

12. szerokość obszaru maszyny: około 7000 mm

Specyfikacje

1. Wózek do załadunku cewki stalowej:

W GÓRĘ i W DÓŁ: Hydrauliczny

Ruch poziomy: zmotoryzowany

Maksymalna waga załadunku: 15 ton

2. Hydrauliczna rozwijarka dwugłowicowa typu parasolowego:

W tym: zmotoryzowany wypłata, silnik, reduktor,

System łańcuchowy zaczyna się obracać.Kierunek obrotu może być zgodny z ruchem wskazówek zegara i przeciwny do ruchu wskazówek zegara.

Otwieranie i zamykanie: hydrauliczne

Maksymalna waga załadunku: 15 ton

3. Hydrauliczne urządzenie prowadzące-dociskowe, łopatkowe, dociskowe i podające:

Służy do przenoszenia głowicy stalowej cewki do zespołu podającego, hydraulicznego podnoszenia i prasowania, aby uniknąć poluzowania stalowej cewki.

Obrót dwóch rolek podaje materiał do zespołu docinania krawędzi.Rolka górna w górę iw dół: hydrauliczna

4. Środkowy stół roboczy: 4M

5. Jednostka poziomująca: (dwuwarstwowa),

Zawiera: silnik z regulacją prędkości, reduktor, skrzynię biegów.

Wałki poziomujące są poddawane obróbce cieplnej, 40Cr.HRC48

Rolka w górę iw dół łącznie 13. (w tym 1 para rolek dociskowych)

Ruch w górę i w dół podstawy rolki jest napędzany przez silnik za pośrednictwem systemu ślimakowego.

Jest z jednostką miary długości:

Obrócony enkoder wysyła sygnał długości do systemu sterującego i kontroluje określoną długość.

Uwaga : opcja : czterowarstwowa jednostka poziomująca z indywidualną jednostką prowadzącą.

6. Maszyna do cięcia:

W tym: hydrauliczne nożyce wahadłowe Q12Y-6 * 2000.

7. Podwójny zespół do cięcia wzdłużnego.

Służy do rozcinania krawędzi skrawającej walcowanej na gorąco blachy stalowej, aby uzyskać dokładną szerokość słupa świetlnego.

Cięcie blachy stalowej opiera się na zasadzie ścinania tocznego.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli cięcia prostego.Zmieniając położenie ostrza nacinającego, aby uzyskać inną szerokość fr o różnym rozmiarze arkusza słupa świetlnego.

Łącznie z :

Stół nośny z szyną

Wózek do mocowania arkuszy, jeden kawałek

Zespół do cięcia krawędzi z podwójnymi ostrzami z silnikiem i przekładnią.

8. Jednostka do cięcia stożkowego

Maszyna do cięcia stożkowego opiera się na zasadzie walcowania w celu cięcia blachy stalowej.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli stopnia cięcia stożka.Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

Łącznie z :

Stół nośny z szyną

Wózek do mocowania arkuszy, jeden kawałek

Jednoostrzowa jednostka do cięcia krawędzi z silnikiem i przekładnią.

9. Stół podporowy typu kulowego do gotowego arkusza stożkowego

10. Instalacja elektryczna:

Centralny stół sterujący.

Sterownik PLC, falownik AC ma funkcję szybkiej reakcji i dobrej aktywności, co może skutecznie kontrolować dokładność pomiaru i prędkość jazdy.

11. Układ hydrauliczny:

Moc hydrauliczna 25L/min

W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarda rura i tak dalej.

Jaka jest różnica z naszym cięciem na wymiar i innymi?

Tradycyjne cięcie na długość po prostu tnie stalowy zwój na arkusze.Ale nasz jest specjalnie zaprojektowany do lekkiego słupa, może ciąć stalową cewkę na arkusze, ale jednocześnie może również ciąć arkusz na jedną stronę o małej szerokości, z jednej strony na dużą szerokość, podobną do drabiny.

Komunikacja z klientami

Odp .: Jak wyciąć arkusz z jednej strony o małej szerokości i z jednej strony o dużej szerokości za pomocą tej maszyny?

B: Po pierwsze, istnieje podwójna jednostka do cięcia wzdłużnego, służy do cięcia krawędzi tnącej walcowanej na gorąco blachy stalowej, aby uzyskać dokładną szerokość dla lekkiego słupa, a następnie możemy użyć naszego zespołu do cięcia stożkowego, aby przeciąć blachę stalową na 2 kawałki z jedną stroną mniejszą, a drugą większą.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli stopnia cięcia stożka.Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

A: Ile modeli mamy do przycięcia na wymiar?

B: Mamy trzy rodzaje, 6X1600-12 metrów (maksymalna długość cięcia to 12 metrów), 6X1600-14 metrów (maks. 14 metrów) i 6X1600-16 metrów (maks. 16 metrów)

Odp.: jak długo trwa gwarancja jakości?

Rok.A kiedy maszyna dotrze do warsztatu klienta, wyślemy inżyniera do maszyny uruchamiającej i przeprowadzimy szkolenie.Ale także klient może pozwolić swojemu inżynierowi na studia w naszym warsztacie przed dostawą.
