| Nazwa marki: | CMC |
| Model Number: | 6X1600 |
| MOQ: | 1 zestaw |
| Cena £: | negocjowalne |
| Warunki płatności: | Ex works / FOB SHANGHAI / CIF |
| Nazwa | Inna nazwa | Nazwa handlowa | CMC |
| Linia cięcia na długość dla lekkiego słupa | Rozwijak, Maszyna do cięcia zwojów stali, Cięcie, Maszyna do cięcia dla lightpole; | Cecha | Nasza linia różni się od tradycyjnego cięcia na długość, można uzyskać arkusz w kształcie drabiny z jednej strony małej i jednej strony większej szerokości |
| Wydajność cięcia | 2-6 mm grubości 12000 mm długości 800-1600 mm szerokości | Wykorzystanie przemysłowe | Latarnia uliczna przemysłowa |
Opis:
Parametr techniczny
1. Grubość materiału: 2mm-6.0mm dla gorącowalcowanej stali miękkiej Q235A
2. Szerokość materiału: 800-1600 mm
3. Waga stalowej cewki: maks. 15 ton
4. Wewnętrzna średnica cewki stalowej: Φ500mm-Φ750mm
5. Prędkość poziomowania: 5-15 m / min
6. Liczba rolek poziomujących: 13
7. Wyrównująca średnica rolek: 130 mm
8. Zakres długości dla skali: 2000 ~ 12000mm zgodnie z wymaganiami.
10. Tolerancja długości cięcia: ± 15 mm (podstawa na płycie o długości 8 m)
11. Główna moc silnika poziomującego: 37kW (łącznie około 57KW)
12. szerokość obszaru dla maszyny: około 7000 mm
Podanie:
Służy do rozwijania, wyrównywania, wycinania krawędzi, skracania krawędzi i cięcia wzdłużnego, aby uzyskać jedną stronę o małej szerokości, jedną stronę o dużej szerokości, stalową płytę.
Dane techniczne
1. Wózek do załadunku cewki stalowej:
GÓRA i DÓŁ: hydrauliczne
Ruch poziomy: zmotoryzowany
Maksymalna masa załadunkowa: 15 ton
2. Odwijacz hydrauliczny z podwójną głowicą typu parasolowego:
W tym: Zmotoryzowany pay-off, silnik, reduktor,
System łańcuchowy przestawia się na obrót. Kierunek obrotu może być zgodny z ruchem wskazówek zegara i bez ruchu wskazówek zegara.
Otwieranie i zamykanie: hydrauliczne
Maksymalna masa załadunkowa: 15 ton

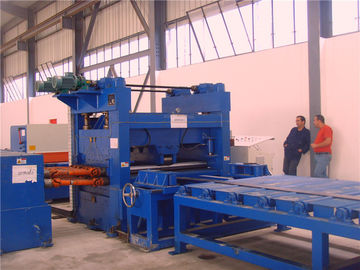

3. Jednostka poziomująca: (dwuwarstwowy),
Niwelator dwuwarstwowy,
13 rolek, w tym 2 rolki podające, 11 kółek wyrównujących
Wyrównujący materiał rolki: 42Cr. dia: 130 mm, JEŚLI zgaszono
Dwie warstwy Rolki wyrównujące, ślimak napędu silnika do regulacji warstwy przesuwają się w górę iw dół. .
System transmisji obejmuje silnik z regulacją prędkości, reduktor i tak dalej.
Podnoszenie / opuszczanie rolek podajnika odbywa się hydraulicznie.
Jednostka ma system prowadzący systeml
pomiar długości
Enkoder zliczający długości jest zainstalowany na walcu
4, cięcie (ręczne cięcie plazmowe przygotowane przez klienta)
5. Dwustronna jednostka do cięcia wzdłużnego.
Służy do cięcia krawędzi zeskrobanej blachy stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość lekkiego słupa.
Opiera się na zasadzie walcowania na ścinanie w celu cięcia blachy stalowej. Z przodu urządzenia do cięcia znajduje się wózek. Służy do sterowania prostym cięciem. Zmieniając położenie ostrza tnącego, uzyskujemy różną szerokość z różnych wymiarów słupów słupów światła.
Włącznie z :
Stół podporowy z szyną
Mocująca blacha, jednoczęściowa
Dwurzędowe urządzenie do cięcia krawędzi z silnikiem i przekładnią.
6. Zespół cięcia stożkowego
Maszyna do cięcia stożkowego opiera się na zasadzie ścinania walcowanego, aby ciąć stalową blachę. Z przodu urządzenia do cięcia znajduje się wózek. Ma on na celu kontrolę stopnia stożka. Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.
Włącznie z :
Stół podporowy z szyną
Mocująca blacha, jednoczęściowa
Jednostronne urządzenie do cięcia wzdłużnego o jednym ostrzu z silnikiem i skrzynią przekładniową.
7. Stół podporowy typu kulowego dla gotowego arkusza stożkowego
8. Układ elektryczny:
Centralny stół kontrolny.
Sterownik PLC i przemiennik częstotliwości mają funkcję szybkiej reakcji i dobrej aktywności, która może skutecznie kontrolować dokładność pomiaru i prędkość pracy.
9. Układ hydrauliczny:
Moc hydrauliczna 25 l / min
W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarde rury i tak dalej.
Jaka jest różnica w naszym standardowym cięciu na długość i ekonomicznym?

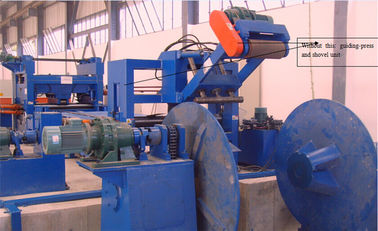

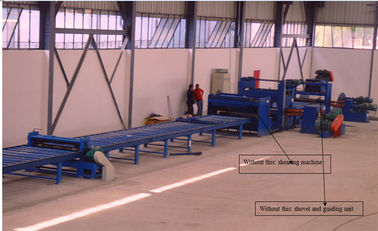

W porównaniu ze standardowym cięciem na długość, typ ekonomiczny nie ma 1) hydraulicznego wytłaczania, głowicy szuflowej, urządzenia do zaciskania i podawania
Użytkownik musi użyć dźwigu, aby podnieść i ułożyć głowicę arkusza do jednostki poziomującej
2) hydrauliczna nożycowa wahadłowa maszyna: QC12Y-6X2000
Użytkownik musi użyć ręcznego przecinarki plazmowej do cięcia arkusza.
Komunikacja z klientami
Odp .: Jak wyciąć arkusz za pomocą tej maszyny o małej szerokości i jednym boku o dużej szerokości?
B: Po pierwsze, istnieje urządzenie do cięcia wzdłużnego o podwójnej krawędzi, służy ono do rozcinania krawędzi zeskrobanej blachy stalowej gorącowalcowanej, aby uzyskać dokładną szerokość lekkiego słupa, a następnie możemy użyć naszego urządzenia do cięcia stożkowego w celu cięcia blachy stalowej na 2 kawałki. z jednej strony z małym i z jednej strony większym arkuszem. Z przodu urządzenia do cięcia znajduje się wózek. Ma on na celu kontrolę stopnia stożka. Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.
Odp .: Ile modeli mamy do cięcia na długość?
B: Mamy trzy rodzaje, 6X1600-12 metrów (maksymalna długość cięcia wynosi 12 metrów), 6X1600-14 metrów (maksymalnie 14 metrów) i 6X1600-16 metrów (maksymalnie 16 metrów)
Odp .: Jak długi jest okres gwarancji jakości
Rok. A kiedy maszyna dotrze do warsztatu klienta, wyślemy inżyniera do maszyny uruchamiającej i przeprowadzimy szkolenie. Ale także, klient może pozwolić swojemu inżynierowi na nasz warsztat, by studiował przed dostawą.
