Ekonomiczna linia do produkcji słupów wysokiego masztu / Maszyna do cięcia słupów oświetleniowych 12000 mm

Ekonomiczna linia do cięcia na długość - Lekka maszyna do słupów 6m 8m 10m 12m 14m Lekki słup bez jednostek ścinających i prowadzących.

Szybki szczegół:

Opis:

Parametr techniczny

1. Grubość materiału: 2 mm-6,0 mm dla miękkiej stali walcowanej na gorąco Q235A

2. Szerokość materiału: 800-1600 mm

3. Waga cewki stalowej: maks. 15 ton

4. Wewnętrzna średnica cewki stalowej: Φ500mm-Φ750mm

5. Prędkość poziomowania: 5-15 m/min

6. Liczba rolek poziomujących: 13

7. Średnica rolek poziomujących: 130 mm

8. Zakres długości dla skali: 2000～12000mm zgodnie z wymaganiami.

10. Tolerancja długości cięcia: ± 15 mm (podstawa na płycie o długości 8 m)

11. Moc głównego silnika poziomującego: 37 kW (łącznie około 57 kW)

12. szerokość obszaru maszyny: około 7000 mm

Podanie:

Służy do rozwijania, wyrównywania, cięcia, cięcia wzdłużnego i stożkowego, aby uzyskać z jednej strony małą szerokość, z jednej strony o dużej szerokości.

Specyfikacje

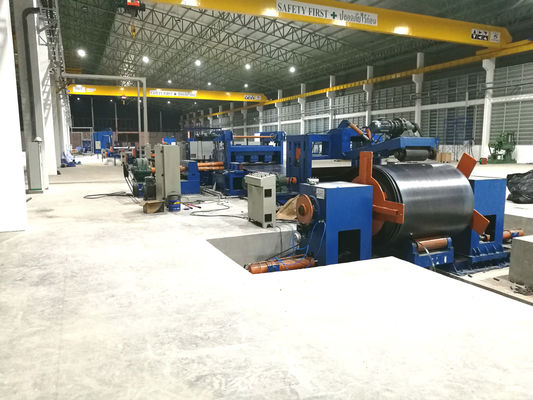

1. Wózek do załadunku cewki stalowej:

W GÓRĘ i W DÓŁ: Hydrauliczny

Ruch poziomy: zmotoryzowany

Maksymalna waga załadunku: 15 ton

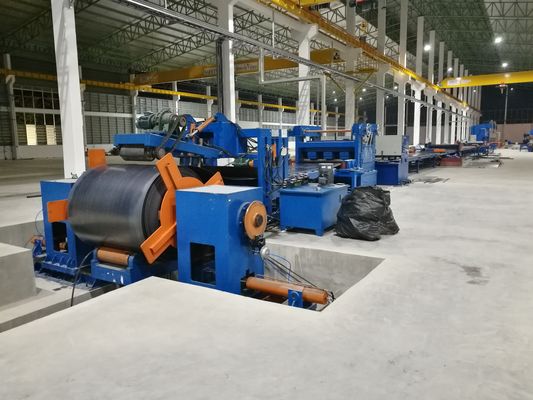

2. Hydrauliczna rozwijarka dwugłowicowa typu parasolowego:

W tym: zmotoryzowany wypłata, silnik, reduktor,

System łańcuchowy zaczyna się obracać.Kierunek obrotu może być zgodny z ruchem wskazówek zegara i przeciwny do ruchu wskazówek zegara.

Otwieranie i zamykanie: hydrauliczne

Maksymalna waga załadunku: 15 ton

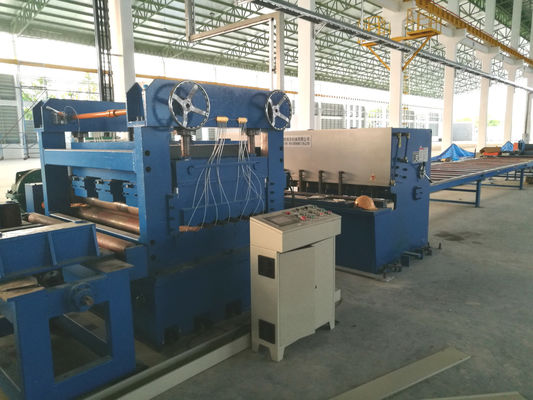

3. Jednostka poziomująca: (typ dwuwarstwowy),

Wałek dwuwarstwowy niwelator,

13 rolek, w tym 2 rolki podające, 11 rolek wyrównujących

Materiał rolki wyrównującej: 42Cr.średnica: 130 mm, JEŚLI hartowany

Dwie warstwy Rolki poziomujące, śruba ślimakowa napędu silnika do regulacji ruchu górnej warstwy w górę iw dół..

System transmisji obejmuje silnik z regulacją prędkości, reduktor i tak dalej.

Ruch rolek podających góra/dół odbywa się hydraulicznie.

Jednostka jest z systemem prowadzącym

pomiar długości

Enkoder zliczający długość jest zainstalowany na rolce

4, Cięcie (ręczna przecinarka plazmowa przygotowana przez klienta)

5. Podwójny zespół do cięcia wzdłużnego.

Służy do rozcinania skrobanej krawędzi blachy stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość słupa świetlnego.

Cięcie blachy stalowej opiera się na zasadzie ścinania tocznego.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli cięcia prostego.Zmieniając położenie ostrza tnącego, aby uzyskać inną szerokość fr o różnej wielkości arkusza słupa świetlnego.

Włącznie z :

Stół nośny z szyną

Wózek do arkuszy zaciskowych, jeden kawałek

Zespół do cięcia krawędzi z podwójnymi ostrzami z silnikiem i przekładnią.

6. Jednostka do cięcia stożkowego

Maszyna do cięcia stożkowego opiera się na zasadzie walcowania do cięcia blachy stalowej.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli stopnia cięcia stożka.Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

Włącznie z :

Stół nośny z szyną

Wózek do arkuszy zaciskowych, jeden kawałek

Jednoostrzowa jednostka do cięcia krawędzi z silnikiem i przekładnią.

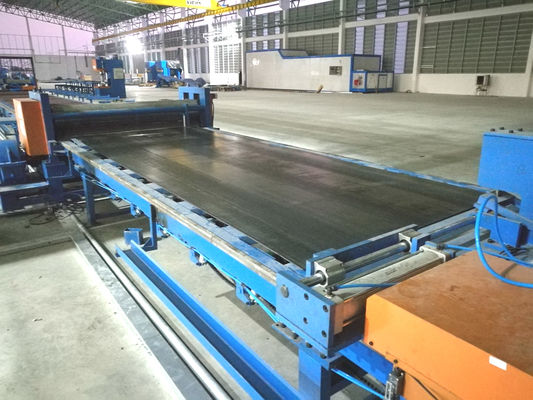

7. Stół podporowy typu kulowego do gotowego arkusza stożkowego

8. Instalacja elektryczna:

Centralny stół sterujący.

Sterownik PLC, falownik AC ma funkcję szybkiej reakcji i dobrej aktywności, co może skutecznie kontrolować dokładność pomiaru i prędkość jazdy.

9. Układ hydrauliczny:

Moc hydrauliczna 25L/min

W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarda rura i tak dalej.

Jaka jest różnica w stosunku do naszego standardowego przycinania na wymiar od ekonomicznego?

W porównaniu ze standardowym cięciem na długość, wersja ekonomiczna nie posiada 1) hydraulicznego urządzenia prowadzącego-dociskowego, łopatkowego, dociskowego i podającego

Użytkownik musi użyć dźwigu, aby podnieść i przeprowadzić głowicę arkusza do jednostki poziomującej

2) hydrauliczna nożyca wahadłowa: QC12Y-6X2000

Użytkownik musi użyć ręcznej przecinarki plazmowej do cięcia arkusza.

Komunikacja z klientami

Odp .: Jak wyciąć arkusz z jednej strony o małej szerokości i z jednej strony o dużej szerokości za pomocą tej maszyny?

B: Po pierwsze, istnieje podwójny zespół do cięcia wzdłużnego, służy do cięcia krawędzi zgarniającej blachy stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość dla lekkiego słupa, a następnie możemy użyć naszego zespołu do cięcia stożkowego, aby przeciąć blachę stalową na 2 kawałki z jednej strony małym, a z jednej strony większym arkuszem.Z przodu jednostki rozcinającej znajduje się wózek.Służy do kontroli stopnia cięcia stożka.Zmieniając położenie korka na wózku, aby kontrolować szybkość cięcia stożka.

A: Ile modeli mamy do przycięcia na długość?

B: Mamy trzy rodzaje, 6X1600-12 metrów (maksymalna długość cięcia to 12 metrów), 6X1600-14 metrów (maks. 14 metrów) i 6X1600-16 metrów (maks. 16 metrów)

Odp.: jak długo trwa okres gwarancji jakości?

Rok.A kiedy maszyna dotrze do warsztatu klienta, wyślemy inżyniera do maszyny uruchamiającej i przeprowadzimy szkolenie.Ale także klient może pozwolić swojemu inżynierowi na studia w naszym warsztacie przed dostawą.
