| Nazwa marki: | CMC |
| MOQ: | 1 zestaw |
| Cena £: | Negociate |
| Warunki płatności: | TT, LC, FOB, CIF |
| Zdolność do zaopatrzenia: | Negocjuj |

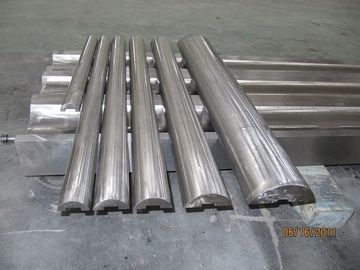

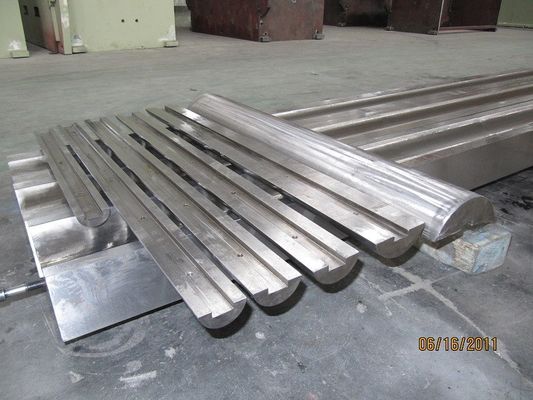

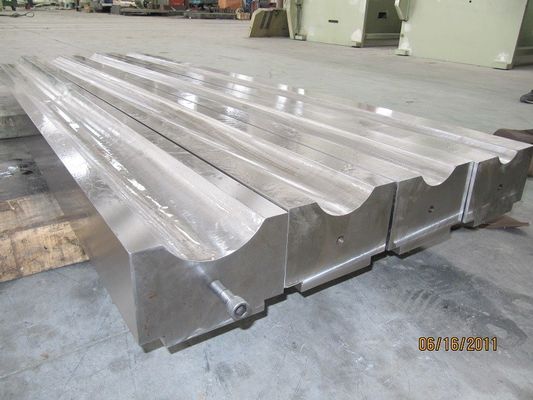

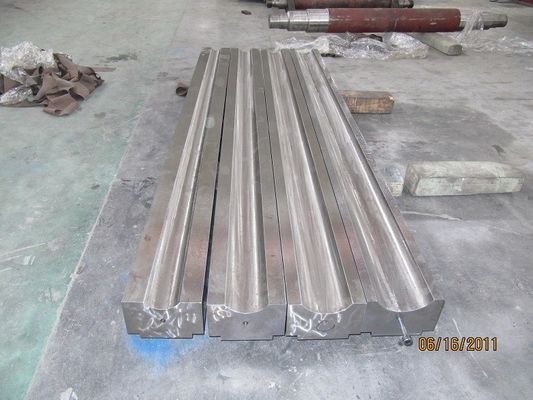

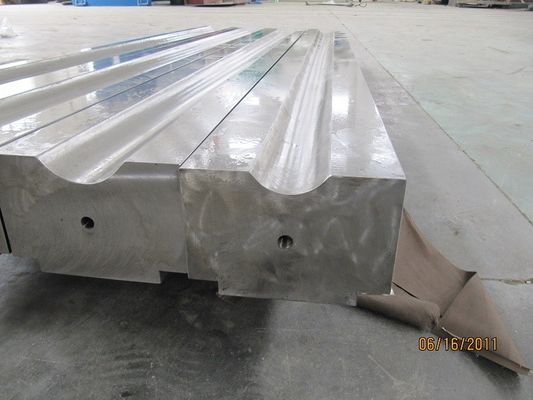

Narzędzia do maszyny hamulcowej / matryca do zwykłego słupka ulicznego/ wysokiego mastu/ monopolu
Szybki szczegół:
| Nazwa | Inne nazwy | Nazwa marki | CMC |
| Obręcze, okrągłe, stożkowe narzędzia do słupów świetlnych do maszyny hamulcowej do gięcia słupów okrągłych |
|
Cechy | W jednym zestawie narzędzi może mieć dwa współczynniki kuchenne: 11/1100 i 12,5/1000, pełna długość 16 metrów. w całym słowie, 95% słup jest 11/11000 szybkość, 5% jest 12,5/1100 |
| Pojemność | Aby min OD 60 mm | Zalety | Z tego stożkowego narzędzia, słup światła jest bardzo okrągły |
Zastosowanie:
Wytwarzanie stożkowego słupka świetlnego na hamulcu CNC
Specyfikacje
| Narzędzie stożkowe dla słupów świetlnych | ||||||||||||||||
| W przypadku narzędzia dolnego, jedna strona z prędkością konii 11/1000 | ||||||||||||||||
| długość narzędzia | 16 | m | ||||||||||||||
| stopa tańszowania: | 11 | /1000 | ||||||||||||||
| małe końcowe OD: | 60 | mm | ||||||||||||||
| Wielki przedawkowanie: | 236 | mm | ||||||||||||||
| grubość podstawy: | 4 | mm | ||||||||||||||
| Może wykonywać następujący rozmiar słupka światła KONIKALNEGO. | ||||||||||||||||
| Długość słupka światła, mała zewnętrzna średnica końca, duża zewnętrzna średnica końca | ||||||||||||||||
| OD końca małego (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| Długość bieguna (m) | Tabela wielkości końca zewnętrznej średnicy (mm) | |||||||||||||||
| 2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
| 3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
| 4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
| 5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
| 6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
| 7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
| 8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
| 9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
| 10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
| 11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
| 12 | 192 | 202 | 212 | 222 | 232 | |||||||||||
| Narzędzie stożkowe dla słupów świetlnych | ||||||||||||||||
| W przypadku narzędzia dolnego, jedna strona z prędkością zagęszczania 12,5/1000 | ||||||||||||||||
| długość narzędzia | 16 | m | ||||||||||||||
| stopa tańszowania: | 12.5 | /1000 | ||||||||||||||
| małe końcowe OD: | 60 | mm | ||||||||||||||
| Wielki przedawkowanie: | 260 | mm | ||||||||||||||
| grubość podstawy: | 4 | mm | ||||||||||||||
| Może wykonywać następujący rozmiar słupka światła KONIKALNEGO. | ||||||||||||||||
| Długość słupka światła, mała zewnętrzna średnica końca, duża zewnętrzna średnica końca | ||||||||||||||||
| OD końca małego (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| Długość bieguna (m) | Tabela wielkości końca zewnętrznej średnicy (mm) | |||||||||||||||
| 2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
| 3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
| 4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
| 5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
| 6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
| 7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
| 8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
| 9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
| 10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
| 11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
| 12 | 210 | 220 | 230 | 240 | 250 | 260 | ||||||||||
