ISO9001 350H Beam Highway Barrier Roll Forming Machine
I. Opis produktu
| 1 |
Model nr. |
Maszyna do formowania rolek ze stali o dużej prędkości |
| 2 |
Grubość |
0,3-0,8 mm |
| 3 |
Materiał coli |
żołnierz amerykański |
| 4 |
Nośność ręcznego rozwijarki |
6,5 tony |
| 5 |
materiał wału |
45 # stal |
| 6 |
Średnica zewnętrzna |
Dostosowane |
| 7 |
liczba etapów formowania |
Dostosowane |
| 8 |
przenoszenie |
przekładnia łańcuchowa |
| 9 |
Szybkość formowania |
8-12 m / min |
| 10 |
moc silnika głównego |
3kw |
| 11 |
Napięcie |
380V50HZ Trójfazowe lub w razie potrzeby |
| 12 |
wymiar |
7 * 1,3 * 1,3 |
| 13 |
ciąć |
cięcie hydrauliczne |
| 14 |
materiał ostrza |
Stal Cr12 z hartowaną obróbką 60-62 ° c |
| 15 |
Układ sterowania |
PLC (Delta) |
| 16 |
tolerancja długości |
± 1 mm |
| 17 |
części zamienne |
1 łatwe do uszkodzenia części: stożek 2 szt., Wkładka bezpiecznikowa 4 szt
2 maty gumowe: 1 szt
3 klucze trzpieniowe: 1 szt
|
| 18 |
Cała linia obejmująca: ręczny rozwijak, zwijarkę, stację hydrauliczną,
przecinarka hydrauliczna, system sterowania PLC, stół do bicia.
|
II. Podstawowe parametry maszyn
- Właściwości mechaniczne i specyfikacje surowców
Materiał: blacha ocynkowana Q345B
Grubość: 2,5～3,0 mm
Szerokość: 450-476 mm
Waga: 65 kg
Specyfikacje produktów
Produkt: według rysunku produktu
Szerokość produktu: 310 mm ± 5 mm
Wysokość produktu: 81 mm ± 5 mm
Produkt specyfikacje
Metoda formowania: formowanie na zimno
Szybkość produkcji: ≤10 m / min
Kierunek podawania: lewy posuw
Napięcie główne: 380 V, 50 Hz
Całkowita moc jednostki: około 20,7 kW
Łożysko wału napędowego: 6026
Podnośnik Turbo: SWL10-3 / 23-FU3
Główny silnik napędowy: YVP180M-4-15
Reduktor: ZQ500-48.57
Materiał płyty ściennej: A3
Materiał wału: 40
Materiał formy: Gcr15
III, Omówienie struktury wyposażenia
Rama urządzenia jest przetwarzana przez stalową płytę A3, po obróbce starzenia, konstrukcja 3-rolkowa, 1 górna i 2 dolna, dolna rolka przyjmuje stałą konstrukcję, górna rolka przyjmuje regulację ruchu suwaka i napędzane są 3 zestawy napędu skrzyni turbiny przez silnik do regulacji górnej i dolnej skrzynki turbiny jest połączona korbowodem, aby zapewnić synchronizację 3 zestawów skrzynek, a 3 niezależne płyty ścienne są połączone wałem, aby zapewnić równoległość całej maszyny.Średnica wału rolki wynosi 110 mm.Po lewej i prawej stronie znajdują się dwa zestawy form, jeden do łuku wewnętrznego i jeden do łuku zewnętrznego oraz zestaw silnika głównego o mocy 15 kW.Jest napędzany przez reduktor ZQ500, który napędza lewy i prawy dolny wałek poprzez koła zębate.Moduł przekładni ma 10 m, po jednym na lewy i prawy.Produkt jest przetwarzany przez konsolę sterowniczą.
IV,Lista kontrolna konfiguracji sprzętu
| Nie |
Częściowe imię
|
Ilość
|
| 1 |
Formowanie formy
|
Po jednym zestawie foremek z każdej strony
|
| 2 |
Silnik napędowy 15KW
|
1 zestaw
|
| 3 |
Formowanie wału formy
|
3 zestawy
|
| 4 |
Podnośnik Turbo
|
3 zestawy
|
| 5 |
Silnik napędowy podnoszenia
|
1 zestaw
|
| 6 |
Reduktor ZQ500
|
1 zestaw
|
| 7 |
Konsola elektryczna
|
1 zestaw
|
| 8 |
Śruba kotwowa urządzenia
|
1 zestaw
|

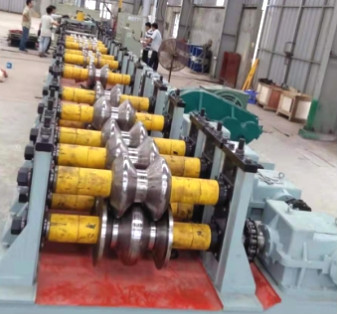

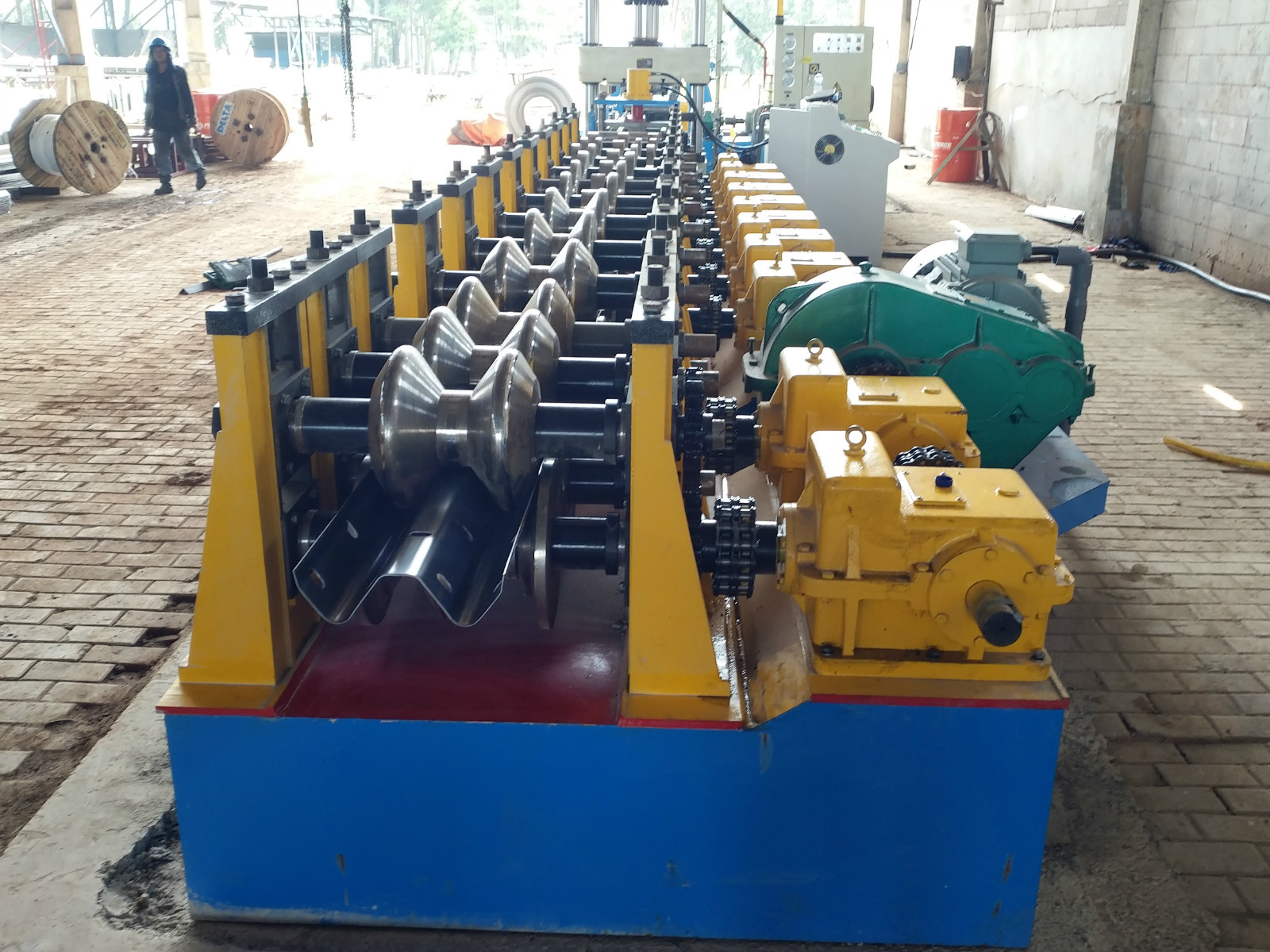

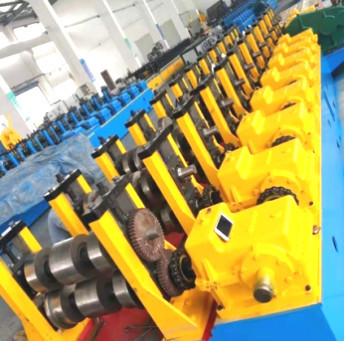

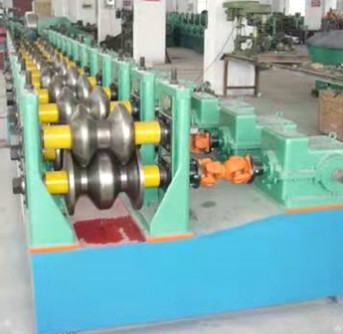

Schemat struktury wyposażenia:
