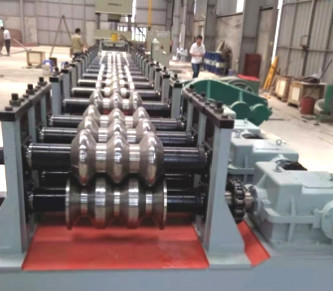

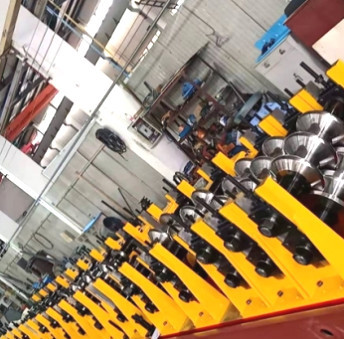

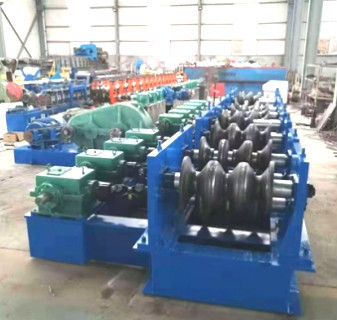

Maszyna do formowania rolek CMC CE Guardrail 450mm

CMC CE 450 - 476mm Maszyna do formowania rolek panelu poręczy

I Podstawowe parametry maszyn

1. Właściwości mechaniczne i specyfikacje surowców

• Materiał: blacha ocynkowana Q345B
• Grubość: 2,5 ～ 3,0 mm
• Szerokość: 450-476 mm
• Waga: 65 kg
• Specyfikacje produktów
• Produkt: według rysunku produktu
• Szerokość produktu: 310 mm ± 5 mm
• Wysokość produktu: 81 mm ± 5 mm
• Specyfikacja produktu
• Metoda formowania: formowanie na zimno
• Szybkość produkcji: ≤10 m / min
• Kierunek podawania: lewy posuw
• Napięcie główne: 380 V, 50 Hz
• Całkowita moc jednostki: około 20,7 kW
• Łożysko wału napędowego: 6026
• Podnośnik Turbo: SWL10-3 / 23-FU3
• Główny silnik napędowy: YVP180M-4-15
• Reduktor: ZQ500-48.57
• Materiał płyty ściennej: A3
• Materiał wału: 40
• Materiał formy: Gcr15

II, Przegląd struktury wyposażenia

Rama urządzenia jest przetwarzana przez stalową płytę A3, po obróbce starzenia, konstrukcja 3-rolkowa, 1 górna i 2 dolna, dolna rolka przyjmuje stałą konstrukcję, górna rolka przyjmuje regulację ruchu suwaka i napędzane są 3 zestawy napędu skrzyni turbiny przez silnik do regulacji górnej i dolnej skrzynki turbiny jest połączona korbowodem, aby zapewnić synchronizację 3 zestawów skrzynek, a 3 niezależne płyty ścienne są połączone wałem, aby zapewnić równoległość całej maszyny.Średnica wału rolki wynosi 110 mm.Po lewej i prawej stronie znajdują się dwa zestawy form, jeden do łuku wewnętrznego i jeden do łuku zewnętrznego oraz zestaw silnika głównego o mocy 15 kW.Jest napędzany przez reduktor ZQ500, który napędza lewy i prawy dolny wałek poprzez koła zębate.Moduł przekładni ma 10 m, po jednym na lewy i prawy.Produkt jest przetwarzany przez konsolę sterowniczą.

III, Lista kontrolna konfiguracji sprzętu
