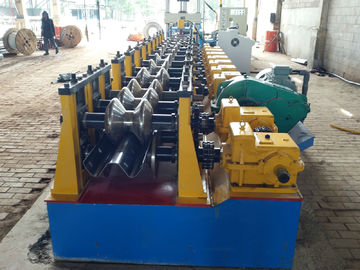

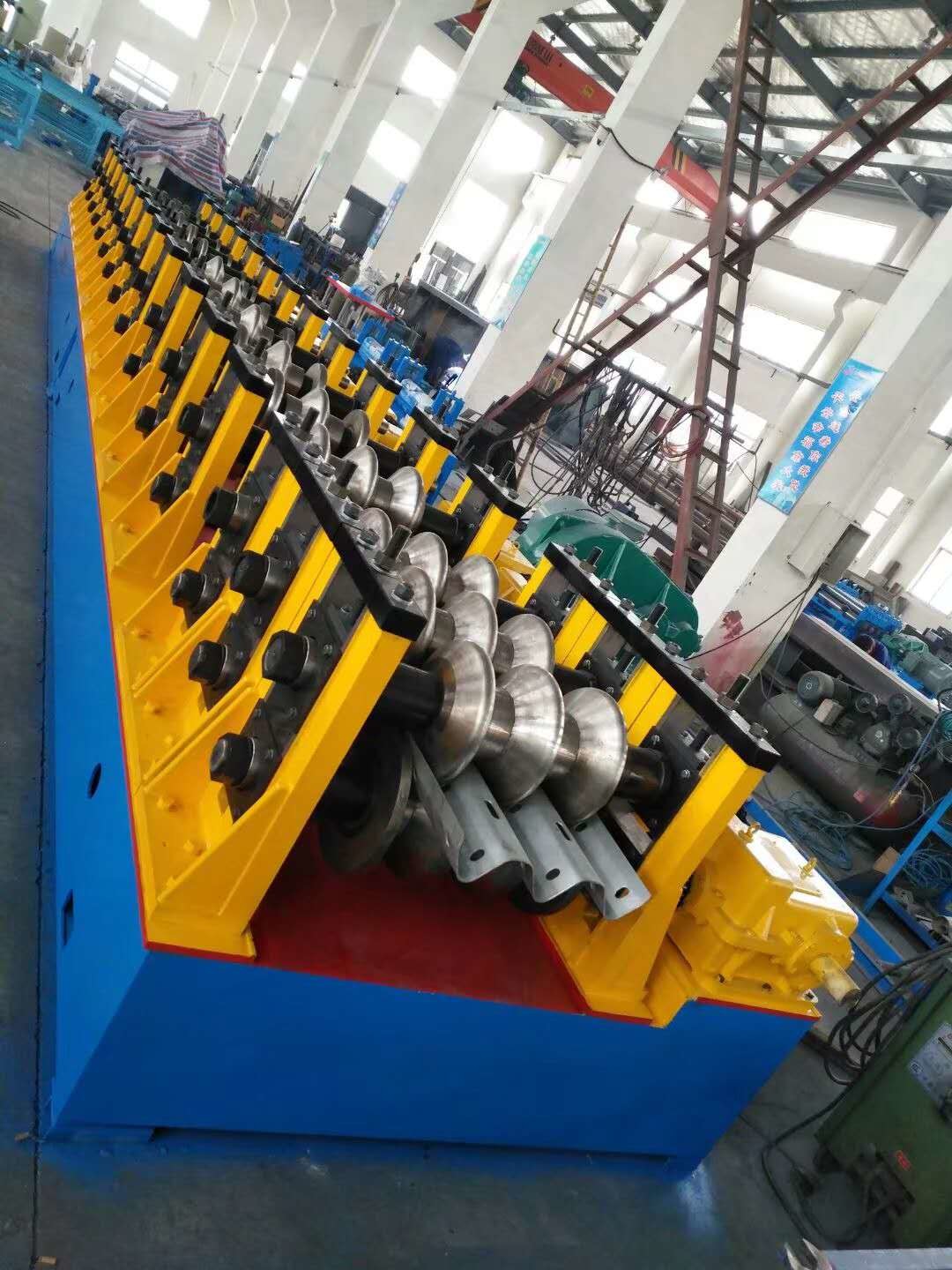

Maszyna do formowania rolek poręczy drogowych 12 m / min

Maszyna do formowania rolek poręczy drogowych 12 m / min

Brand Name:	CMC
MOQ:	1 zestaw
Cena £:	Negotiate
Payment Terms:	T/T, L/C
Supply Ability:	50 zestawów miesięcznie.

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

wuxi, Chiny

Orzecznictwo:

CE, ISO

Imię:

Maszyna do formowania rolek Highway Guardrail

Prędkość:

8-12 m / min

waga:

65 kg

Wysokość produktu:

81 mm ± 5 mm

Metoda formowania:

Formina do walcowania na zimno

Napięcie główne:

380 V, 50 Hz

Szczegóły pakowania:

Całe ciało pokryte plastikową torbą. lub zgodnie z wymaganiami klientów.

Możliwość Supply:

50 zestawów miesięcznie.

Podkreślić:

Maszyna do formowania rolek poręczy 12 m / min

maszyna do formowania rolek poręczy 3

Product Description

schemat struktury wyposażenia:

Zalety:

Maszyna do formowania rolek z dwiema falami

♥ Jako producent specjalizujemy się we wszelkiego rodzaju maszynach do formowania rolkowego.

♥ Dobre doświadczenie 20 lat w produkcji maszyny do formowania rolek.

♥ Wybierz najlepsze materiały i komponenty na eksport do ponad 40 krajów.

♥ Zapewnij najlepszą cenę, dobrą jakość i szybką dostawę.

Nazwa produktu			Maszyna do formowania rolek z dwiema falami
NIE.	Przedmiotów		Parametry	Uwaga
1	Odpowiedni Materiał	Rodzaj	GI / PPGI
		Szerokość	Dostosowane
		Grubość	1,5–3,5 mm
2	Produkt Specyfikacje	Długość	Dowolna długość	Zaprogramowane
2	Produkt Specyfikacje	Tolerancja długości	± 2 mm
3	Prędkość robocza	8-12 m / min		Maszyna standardowa
4	Układ sterowania	Mitsubishi / Siemens PLC i przetwornik		Zwyczaj
5	Całkowita moc	Około 30 kW		Aż do ostatecznego projektu
6	Waga całkowita	Około 15T		Aż do ostatecznego projektu

II. Podstawowe parametry maszyn

Właściwości mechaniczne i specyfikacje surowców

Materiał: blacha ocynkowana Q345B

Grubość: 2,5 ～ 3,0 mm

Szerokość: 450-476 mm

Waga: 65 kg

Specyfikacje produktów

Produkt: według rysunku produktu

Szerokość produktu: 310 mm ± 5 mm

Wysokość produktu: 81 mm ± 5 mm

Specyfikacja produktu

Metoda formowania: formowanie na zimno

Szybkość produkcji: ≤10 m / min

Kierunek podawania: lewy posuw

Napięcie główne: 380 V, 50 Hz

Całkowita moc jednostki: około 20,7 kW

Łożysko wału napędowego: 6026

Podnośnik Turbo: SWL10-3 / 23-FU3

Główny silnik napędowy: YVP180M-4-15

Reduktor: ZQ500-48.57

Materiał płyty ściennej: A3

Materiał wału: 40

Materiał formy: Gcr15

III, Przegląd struktury wyposażenia

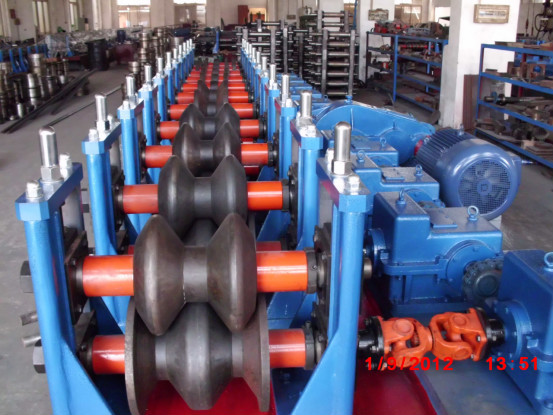

Rama urządzenia jest przetwarzana przez stalową płytę A3, po obróbce starzenia, konstrukcja 3-rolkowa, 1 górna i 2 dolna, dolna rolka przyjmuje stałą konstrukcję, górna rolka przyjmuje regulację ruchu suwaka i napędzane są 3 zestawy napędu skrzyni turbiny przez silnik do regulacji górnej i dolnej skrzynki turbiny jest połączona korbowodem, aby zapewnić synchronizację 3 zestawów skrzynek, a 3 niezależne płyty ścienne są połączone wałem, aby zapewnić równoległość całej maszyny.Średnica wału rolki wynosi 110 mm.Po lewej i prawej stronie znajdują się dwa zestawy form, jeden do łuku wewnętrznego i jeden do łuku zewnętrznego oraz zestaw silnika głównego o mocy 15 kW.Jest napędzany przez reduktor ZQ500, który napędza lewy i prawy dolny wałek poprzez koła zębate.Moduł przekładni ma 10 m, po jednym na lewy i prawy.Produkt jest przetwarzany przez konsolę sterowniczą.

IV, Lista kontrolna konfiguracji sprzętu

Nie

Częściowe imię

Ilość

Formowanie formy

Po jednym zestawie foremek z każdej strony

Silnik napędowy 15KW

1 zestaw

Formowanie wału formy

3 zestawy

Podnośnik Turbo

3 zestawy

Silnik napędowy podnoszenia

1 zestaw

Reduktor ZQ500

1 zestaw

Konsola elektryczna

1 zestaw

Śruba kotwowa urządzenia

1 zestaw
