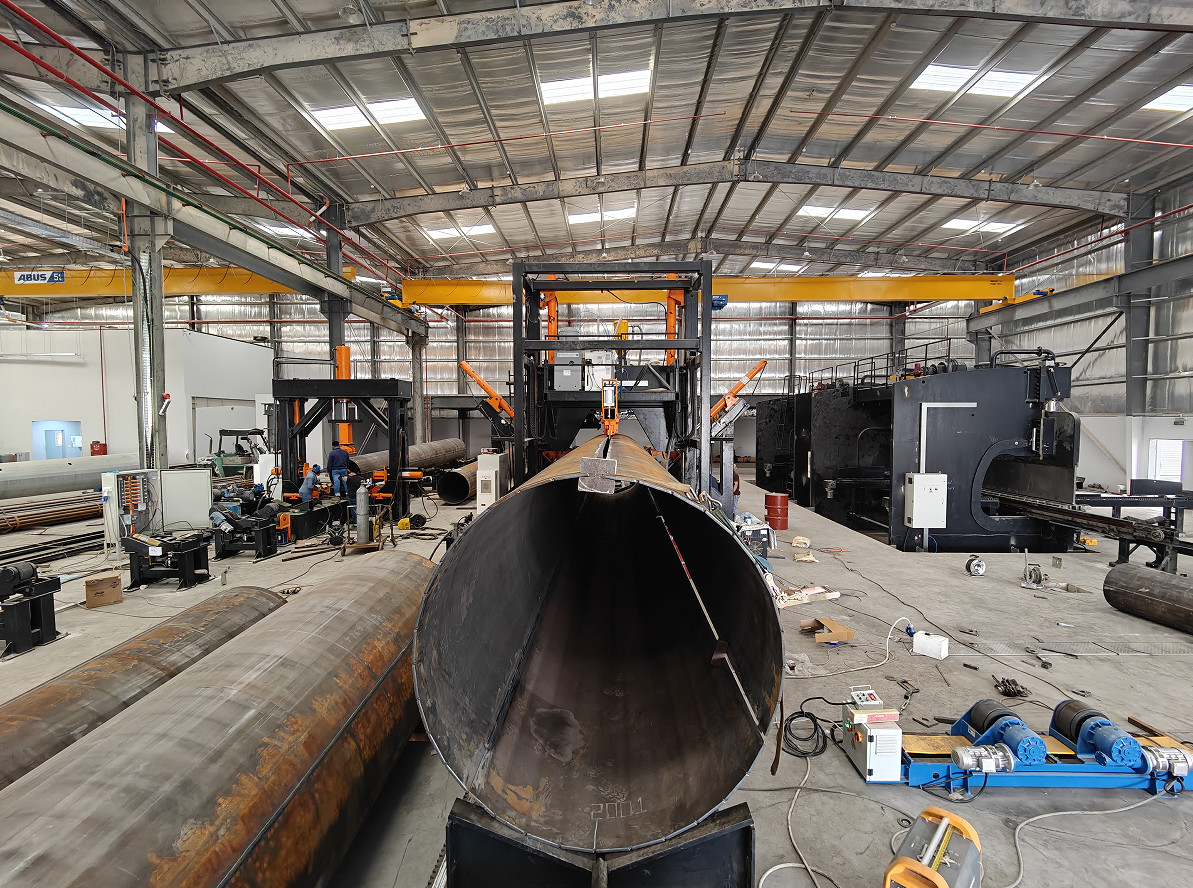

Zakres średnicy 500~2500mm,5G słup, monopol, wysoki maszt słup zamknięty spawarka

Maszyna do spawania na biegunach CNC,

Model: HM2500/13000

Zaprojektowane do monopolu, słupka wysokiego mastu, słupka komunikacji 5G

Zakres średnicy: 500~2500mm, grubość:normalnie, 6~20mm, długość:13000mm

Uwaga: maszyna może również zrobić większą grubość, jeśli grubość 18 ~ 25 mm, sugestia: najpierw zrobić spawanie zamknięte, a następnie zrobić spawanie powierzchni.

maszyna do spawania trzema drutami podwójnym łukiem

Zakres zastosowania: nadaje się do spawania automatycznego zamknięcia wzdłużnego o dużej długości średniej wielkości, np. 5G, monopol, maszt wysoki

CNC POLE SHUT-WELDING MACHINE, nadaje się do jednej lub dwóch powłok typu wielokątnego i okrągłego stożkowego stożka koniowego ((Stożka stożkowa). jest automatyczną linią spawalniczą,konstrukcja typu bramkowa jest stała i posiada system spawania, stolik roboczy w kształcie litery V z servomotorem do regulowania prędkości ruchu, cylinder hydrauliczny popycha koło zaciskające, aby zamknąć słup i jednocześnie spawać.

W przypadku dwóch słupów, po zakończeniu spawania pierwszego szwu, dolne walcowanie wznosi się i obraca słup do innej pozycji szwu, aby rozpocząć spawanie drugiego szwu.

Właściwe cechy:

1.CNC automatyczna regulacja, system CNC, z zmianą średnicy bieguna, automatycznie regulować ciśnienie, automatycznie regulować pozycję stopy tłoczenia,automatycznie dopasować prędkość i pozycję karmienia, utrzymywać szwy spawalnicze zawsze w stanie zamkniętym, aby zapewnić płynne spawanie.

2Specjalny system sterowania CNC sprawia, że lewa i prawa strona stopy synchronizacja wydajność jest bardzo dobra

3.W oparciu o kwalifikacje poprzedniego procesu po spawaniu nie występuje skręcenie spawania bieguna,i nie ma potrzeby personelu do wyciągania i skręcania pręta z tyłu maszyny do centrum spawania.

4.Płótno znajduje się na stoliku w kształcie litery V, a jego ruch jest sterowany serwo, aby zapewnić stabilność spawania głowy i ogona.Spawanie od głowy do ogona znacznie zmniejsza długość ogona, który nie jest spawany.

5. Liczba rolki zaciskowej wynosi 3 zestawy, zaletą jest zmniejszenie ciśnienia rolki na powierzchni słupka i zmniejszenie zadrapania na powierzchni.,może mieć równą średnicę lub być stożkowy.

6.V-formatyczny stół roboczy (dolly) z silnikowaną funkcją szybkiego powrotu i zmniejsza intensywność pracy operatorów.

7.Funkcja spawania łukowego podwodnego

8W praktyce położenie szwu spawania jest rzadko dostosowywane, co zmniejsza intensywność pracy operatorów.

9Za pośrednictwem kamery zainstalowanej na głowicy maszyny, szwy spawalnicze odbijają się na ekranie głównego panelu sterowania, co sprawia, że śledzenie szwy spawalniczej jest proste i łatwe.i zmniejszenie intensywności pracy operatora do monitorowania spawania- Nie, nie.

10Samodzielnie opracowany system ciśnienia oleju i CNC, dzięki któremu stożek spawany jest okrągły i małe odkształcenia.

11.W przypadku dwóch słupów szwu, gdy zakończy się spawanie pierwszego szwu, dolne walcowanie podniesie się i obróci słup do innej pozycji szwu, aby rozpocząć spawanie drugiego szwu

12.ładowanie i rozładunek w pozycji przedniej

13.Blok miedziany wewnętrzny, który znacznie poprawia szybkość penetracji spawania.Blok miedziany zawiera wodę chłodzącą

14- Operator: 1 osoba.

15.Prawo wyboru:

15.1 w przypadku grubości płyty większej niż 10 mm stosować podwójne spawanie łukowe i podwójne druty (lub podwójne elektryczne i trzy druty) podwodne, spawanie DC + AC, DC stosuje wysoki prąd i niskie napięcie,Łuk prądu stałego uzyskuje dużą penetrację, AC przyjmuje stosunkowo mały prąd i wysokie napięcie łukowe, zwiększa szerokość fuzji i uzyskuje piękną formację spawania.poprawa wydajności spawania i zmniejszenie zużycia energii- Nie, nie.

15.2system sieciowy

Funkcja: terminowa aktualizacja oprogramowania w celu uzyskania najlepszego i najnowszego oprogramowania i danych doświadczalnych, które mogą pomóc klientom w zdalnej diagnostyce usterek i zdalnej regulacji parametrów.To wygodne dla klientów, aby szybko wznowić produkcję.15.3 Części zamienne z maszyną.

Maszyna składa się z następujących części:

• Stolik roboczy typu V z napędem serwo (Dolly)
• Przednie i tylne szyny do stołu V
• Główna ramka bramki
• System napędowy dla stołu roboczego typu V
• Jednostka do zaciskania hydraulicznego (włączając rolki do zaciskania)
• System spawania łukowego podwodnego, z systemem zasilającym drut
• System odzyskiwania strumienia
• Wewnętrzny miedziany pręt z systemem chłodzenia wodnym
• platforma operacyjna
• Rotacja bieguna, 2 pary, na wózku
• System hydrauliczny
• System sterowania
