Szczegóły Produktu:
|
Nazwa: | Maszyna do prostowania biegunów | Aplikacja: | Do słupa wysokiego masztu |
---|---|---|---|
Funkcja: | Automatyczny | Warunek: | Nowy |
Średnica: | 800mm | Grubość: | 12mm |
High Light: | wykrawarka do blachy,wykrawarka do blach cnc |

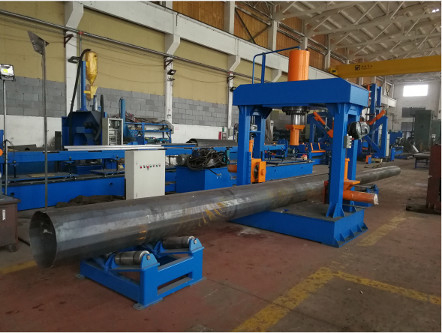

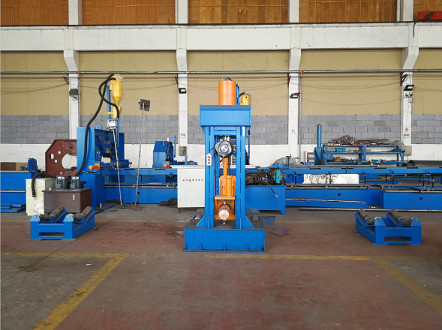

Maszyna do montażu i prostowania masztu ,model: HJZ-800
(flub wysoki maszt, Monopole, słup 5G)
Zakres zastosowania:
1. Głównie nadaje się do inteligentnych słupów, słupów 5G, słupów mocy, słupa wysokiego masztu i Monopole o stosunkowo dużej średnicy i grubszej grubości
2. Funkcja 1: Wyprostuj słup po spawaniu wzdłużnym.
3. Funkcja 2: Po zgięciu obie części są połączone górnymi i bocznymi cylindrami, a następnie zgrzewanie punktowe jest wykonywane ręcznie, co jest wygodne dla następnego procesu zgrzewania.
4. Funkcja 3: Jest to pełne koło dla spawanego słupa, co jest wygodne do montażu kołnierza.
主要 技术 参数GŁÓWNE CECHY TECHNICZNE
Nie. | Przedmiot | Jednostka | Wartość |
1 | Model | HJZ-800 | |
2 |
,电力杆的最大直径 Max, średnica słupa |
mm | 800 |
3 |
,电力杆的最大 Max, grubość słupa |
mm | 12mm |
4 | 顶部 油缸 工作力Siła robocza | KN | 800 |
5 | 顶部 油缸 最 行程Maksymalny skok | Mm | 550 |
6 | 顶部 油缸活 塞杆 与 下台面 最 大Maksymalna odległość od pręta do stołu roboczego | Mm | 950 |
7 | 两 侧 缸顶出力Dwustronne wyjście cylindrazmuszać | KN | 200x2 |
8 | 侧缸 行程 bocznyskok cylindra | mm | 400 |
9 | 两 侧 缸 上下 距离Odległość ruchu od góry do dołu dla cylindra dwustronnego | mm | 400 |
10 | 液压 最 大 压力Maksymalne ciśnienie robocze | MPa | 21 |
11 | 工作 台 距 高Wysokość nad ziemią stołu roboczego | mm | 305 |
12 | 立柱内 宽Wewnętrzna odległość kolumny | mm | 1250 |
13 | (双泵)Całkowita moc silnika | kW | 7,5+5,5 |
14 | 机器 重量 Główną częściąWaga | kg | 4000 |
15 | 外形 尺寸GłównyczęśćCałkowity rozmiar | mm | 1300*1900*2200 |
:Wyjaśnienie techniczne:

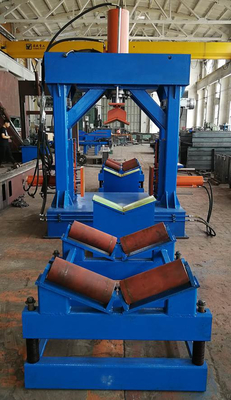

1. Ta maszyna ma konstrukcję stołu warsztatowego z trzema belkami, a cylinder olejowy jest zainstalowany pośrodku górnej belki i porusza się w górę iw dół.
2. Cylindry po obu stronach są zainstalowane po obu stronach silnika głównego, a cylindry boczne mogą być obsługiwane w górę iw dół przez strukturę pręta śruby silnika.
3. Wszystkie akcje to bieganie, co oznacza, że naciśnięcie odpowiedniego przycisku będzie miało odpowiednią akcję i zatrzyma się po jego zwolnieniu.Cylindry po obu stronach mogą działać jednocześnie lub oddzielnie..
4. Zainstalować dwa zestawy podtrzymujących urządzeń rolkowych w przedniej i tylnej pozycji stołu roboczego maszyny, aby ułatwić ruch obrabianego przedmiotu w przód iw tył.
5. Przednie i tylne koła podporowe są wyposażone w urządzenia sprężynowe.Gdy drążek porusza się osiowo, sprężyna podtrzymuje drążek i może się swobodnie poruszać.Kiedy cylinder jest dociskany, ciśnienie działa na sprężynę, sprężyna jest ściśnięta, a powierzchnia tłoczyska znajduje się blisko bloku w kształcie litery V.Słup prosty.
6. Główny cylinder olejowy i boczne cylindry olejowe mają oddzielne obwody olejowe, które nie kolidują ze sobą i nie tracą ciśnienia.
7. Z bezprzewodowym pilotem zdalnego sterowania,
8. Pokrycie poliuretanowe zapobiegające wgnieceniom
