CNC 6-metrowa ośmiokątna maszyna do produkcji słupów Aluminium Electric

CNC 6-metrowa ośmiokątna maszyna do produkcji słupów Aluminium Electric
CNC 6-metrowa ośmiokątna maszyna do produkcji słupów Aluminium Electric

Duży Obraz :  CNC 6-metrowa ośmiokątna maszyna do produkcji słupów Aluminium Electric

Szczegóły Produktu:
Miejsce pochodzenia: WUXI.,CHINY
Nazwa handlowa: CMC
Numer modelu: RW-DC120/260
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiation
Szczegóły pakowania: nagi
Czas dostawy: Zgodnie z rzeczywistą sytuacją
Zasady płatności: T/T
Możliwość Supply: Zgodnie z wymaganiami

CNC 6-metrowa ośmiokątna maszyna do produkcji słupów Aluminium Electric

Opis
Materiał: Stal, aluminium, Q235, A36, żelazo Nazwa: Stożkowa stalowa maszyna do produkcji słupów ulicznych
Średnica dolna: 130-265mm Średnica górna: 60-120mm
Gwarancja: 2 lata Typ ramienia: Pojedyncze ramię stożkowe, pojedyncze, potrójne ramię
High Light:

Maszyna do produkcji słupów ośmiokątnych 6m

,

maszyna do produkcji słupów ośmiokątnych cnc

,

maszyna do produkcji słupów aluminiowych

ZGRZEWARKA PŁYTY PODSTAWY ROBOTA I CIĘCIA DRZWI , MODEL : RW-DC120/260



Główny parametr:

Nie. Przedmiot Parametr
1 Minimalna średnica słupa lub pręta okrągłego 120mm
2 Maksymalna średnica słupa lub pręta okrągłego 260mm
3 Maksymalna długość słupa lub pręta okrągłego 12~14m
4 Słupek lub Pręt okrągły min.grubość 2,5 mm
5 Polak lub okrągły pręt max.grubość 4,5 mm
6 Maksymalna waga bieguna lub pręta okrągłego 150kg
7 Prędkość jazdy 6~48m/h, regulowany, ze sterowaniem AC Servo
8 Prędkość spawania (zależna od napięcia 9, ustawienia prądu, wysokości spawania i wymiaru bieguna)



(prędkość referencyjna 5~7 minut/sztuka)

9 Maks.odległość cięcia od dołu, oś X 1500mm
10 Źródło plazmy

Hypertherm Powermax 45

Odpowiednie max.grubość: 6mm

(Wykonane w USA)

11 Maksymalna grubość do wykonywania otworów i cięcia wysokiej jakości.

Na podstawie źródła plazmy

Wysoki standard i opcja

12 Maksymalna prędkość cięcia

Na podstawie źródła plazmy

(dla jednej normalnej bramy elektrycznej słupa światła czas cięcia wynosi około 30 ~ 40 sekund)

13 System CNC Si Dafeng (SF-2100S)
14 OPROGRAMOWANIE do zagnieżdżania Inteligentne gniazdo
15 Palnik do cięcia plazmowego CNC 1 zestaw
16 Regulator wysokości napięcia łuku WYSOKOŚĆ HP105
17 wysokość URZĄDZENIE Urządzenie do przesuwania wysokości palnika plazmowego, 1 zestaw
18 Szybkość produkcji na jeden biegun

10 ~ 15 minut

W tym załadunek i rozładunek

Na podstawie rozmiaru słupa

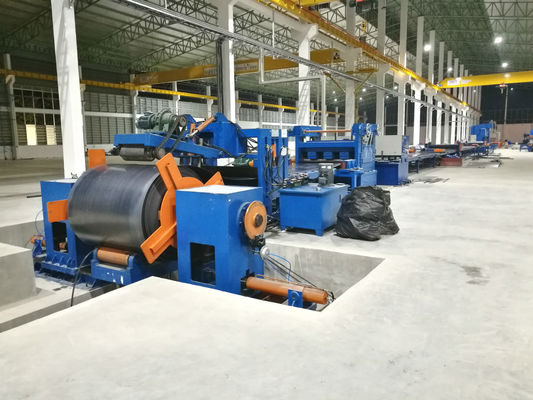

Ogólny układ w następujący sposób:

CNC 6-metrowa ośmiokątna maszyna do produkcji słupów Aluminium Electric 0

CNC 6-metrowa ośmiokątna maszyna do produkcji słupów Aluminium Electric 1



Cechy

  1. Ze specjalnym ekspanderem słupa, aby słup był okrągły lub ośmiokątny, aby można go było łatwo zamocować wewnątrz płyty podstawy
  2. Z funkcją automatycznego umieszczania i automatycznego zgrzewania usztywniacza na płycie podstawy
  3. Robot Kawasaki jest używany do dobrej obsługi i jakości.
  4. Moc spawania pochodzi od Kemppi, dobra jakość spoin i efektywne spawanie
  5. Przejście pozycyjne ma duży kąt skrętu, który może osiągnąć dowolny kąt spawania.
  6. Oszczędzanie energii człowieka.
  7. Praca w pełnym wymiarze godzin
  8. Dobrze wyglądający wygląd spawania i niezawodna jakość.
  9. Cała maszyna ma jednokierunkową konstrukcję ruchu.Nadaje się do szybkiej produkcji ilościowej.słupy ułożone w stos po lewej stronie maszyny, przesuwając się jeden po drugim w prawo, aby zakończyć spawanie, a spawane słupy są ułożone w stos po prawej stronie.Słup porusza się i unosi bez suwnicy, a pracochłonność operatora jest niska.
  10. Ta maszyna łączy również funkcję cięcia drzwi CNC słupa świetlnego, która może automatycznie zakończyć spawanie dolnej płyty podstawy, spawanie żebra wzmacniającego i cięcie plazmowe drzwi w jednym ładowaniu i mocowaniu.Czas załadunku operatora jest znacznie skrócony, a przestrzeń produkcyjna jest zaoszczędzona.



Aplikacja



Maszyna jest połączona z funkcją cięcia drzwi CNC, Nadaje się do cięcia CNC na stożkowym słupie, okrągłym słupie, ośmiokątnym słupie światła drzwi. Kształt cięcia może być kołem, kwadratem, prostokątem, typem eliptycznym itp. I dowolnym, który można narysować za pomocą komputera.

Źródłem cięcia jest automatyczna plazma.Dzięki temu prędkość cięcia będzie znacznie większa, a jakość krawędzi cięcia jest lepsza niż cięcie płomieniowe.Ze względu na zastosowanie zasilacza plazmowego i palnika Hypertherm produkcji amerykańskiej, szczelina między cięciem jest stosunkowo niewielka, a wycięte elementy są zwykle używane jako osłony drzwi.

Materiałem słupa może być stal lub aluminium.

System spawalniczy stosuje się do spawania płyt podstawy słupa lekkiego.Poprzez komunikację w czasie rzeczywistym między robotem a mocą spawania, w zależności od różnych pozycji spawania, aby uzyskać dobrej jakości szew spawalniczy,

Najpierw spawany jest wewnętrzny i zewnętrzny szew obwodowy płyty podstawy słupa, a następnie automatycznie spawane jest żebro wzmacniające płyty podstawy
