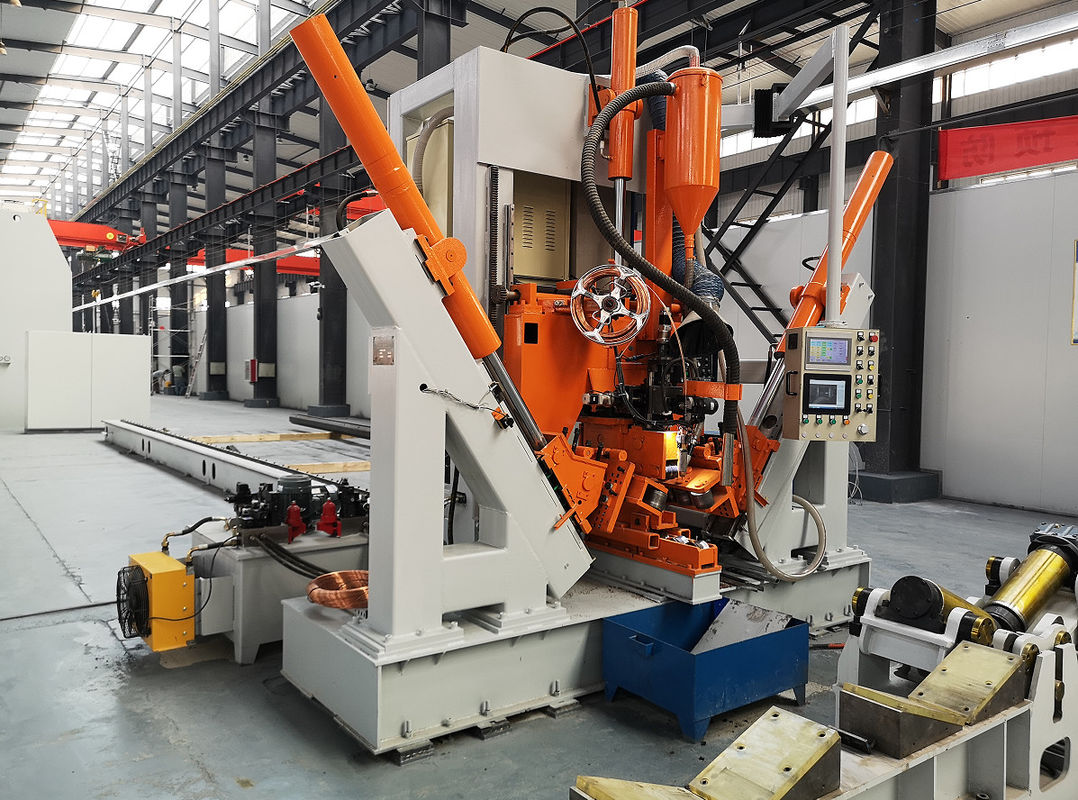

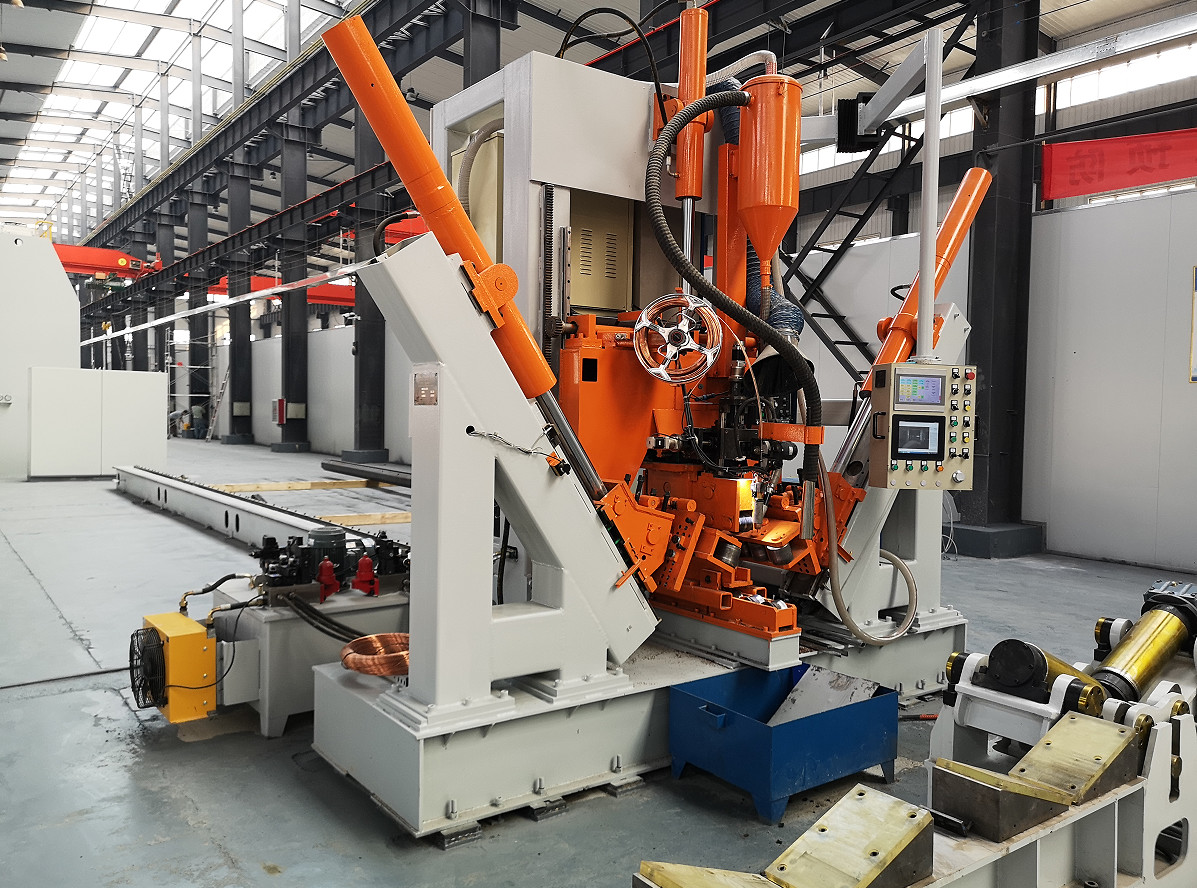

HM600/12000 Maszyna do spawania szwu wysokiego mastu i monopolu

 Maszyna do spawania na biegunach CNC,
Model:HM.600/12000

Rodzaj walca
Specjalnie zaprojektowany dla zwykłego słupka świetlnego, monopolu, słupka wysokiego mastu, słupka komunikacji 5G.

Zakres średnicy:60~600mm, grubość:3~12mm, długość:12000mm

Standardowa pojedyncza pręga pojedynczego drutu podwodna pręgowa spawalnia

Zakres zastosowania: nadaje się do spawania automatycznego zamknięcia wzdłużnego o dużej długości, średniej wielkości, na przykład 5G, monopolu, masztów i zwykłych latarni ulicznych

Maszyna ta jest zwykle odpowiednia do spawania średniej wielkości wielokątnego i stożkowego bieguna, szczególnie odpowiednia do bieguna, który ma tylko jeden lub dwa szwy.Pojazd jest wyposażony w silnik regulowany prędkościąSilnik hydrauliczny sprawia, że koło ciśnieniowe jednocześnie zaciska słup i spawa.

Właściwe cechy:

Automatyczna regulacja CNC, system CNC, z zmianą średnicy bieguna, automatycznie regulować ciśnienie, automatycznie regulować pozycję stopy nacisku,automatycznie dopasować prędkość i pozycję karmienia, utrzymywać szwy spawalnicze zawsze w stanie zamkniętym, aby zapewnić płynne spawanie.

Na podstawie kwalifikacji poprzedniego procesu po spawaniu nie występuje skręcenie spawania bieguna,i nie ma potrzeby personelu do wyciągania i skręcania pręta z tyłu maszyny do centrum spawania.

Wyrób ten jest zgodny z wymaganiami pkt 6.3.1.Ten system może spawać słup od małego końca do dolnego końca pełnego obszaru i prawie żadnej długości pozostał z spawaniaW ten sposób zmniejsza się ręczna praca następnego procesu.

Liczba walców do zaciskania wynosi 3 zestawy, zaletą jest zmniejszenie ciśnienia walców na powierzchni słupów i zmniejszenie zadrapania na powierzchni.biegun wielokątny i biegun stożkowyMoże być równej średnicy lub stożkowej.

Pociąg typu pchnięcia z silnikowaną funkcją szybkiego powrotu, bez konieczności ręcznego odpychania przez operatora i zmniejsza intensywność pracy operatorów.

Z tyłu jest wózek z pneumatycznym zaciskiem, prosty i szybki w porównaniu z ręcznym zaciskiem.

Strona rozładunkowa jest typu rolkowego, który jest wygodny do załadunku i rozładunku i sprzyja realizacji automatyzacji materiałów górnych i dolnych.Ładowanie i rozładunek mogą być po tej samej stronie, aby operator uniknąć ruchu na duże odległościOperator musi pracować tylko w pozycji maszyny gospodarza, co znacznie zmniejsza intensywność pracy.

W praktyce położenie szwu spawania jest rzadko dostosowywane, co zmniejsza intensywność pracy operatorów.

Za pośrednictwem kamery zainstalowanej na głowicy maszyny szwy spawalnicze odbija się na ekranie głównego panelu sterowania, co sprawia, że śledzenie szwy spawalniczej jest proste i łatwe,i zmniejszenie intensywności pracy operatora do monitorowania spawania- Nie.

Samodzielnie opracowany system ciśnienia oleju i CNC, co sprawia, że walony słup jest okrągły i małe deformacje.

Operator: 1 osoba.

Wyrzucanie stołu, 5 zestawów (odpowiedni do 12,14 m słup)

W zależności od układu warsztatu nabywcy można dostarczyć maszyny o różnych kierunkach pracy

Dla specjalnych wymagań klientów, maszyna może być specjalnie zaprojektowana i wyprodukowana, aby spełnić różne bieguny na całym świecie




Maszyna składa się z następujących części:
Długi stół roboczy do przenoszenia wózków
Główna ramka bramki
System napędowy wózka
Wyładowanie stołu, 5 zestawów (odpowiedni do 13m słup)
Część do zaciskania hydraulicznego ((Włącznie z rolkami do zaciskania, odpowiednimi do średnich słupów)
System spawania łukowego podwodnego, z systemem zasilającym drut
System odzyskiwania strumienia
System hydrauliczny
System sterowania

Rulki zaciskowe, zgodnie z wymaganiami klienta.
Z 1 zestawem odpowiednim do monopolu wysoki maszt, 5G kształt bieguna.

1 zestaw nadający się do zwykłych słupów świateł ulicznych,minimalna średnica 60 mm ((kolistych słupów i stożkowych słupów)
1 zestaw nadający się do zwykłych słupów świetlnych ulicznych, o minimalnej średnicy 60 mm (środek ośmiokątny)

1 zestaw tylnych urządzeń zaciskujących odpowiednich do zwykłych słupów świateł ulicznych (włącza małe narzędzie, odpowiednie do słupów o bardzo krótkiej długości, takich jak 1 ~ 2 metry długa ręka)
