Maszyna do cięcia cewki stalowej 6 X 1600 Maszyna do cięcia ekonomicznego do długości

Szybki szczegół:

Opis:

Parametry techniczne

1Grubość materiału: 2 mm-6,0 mm dla stali ciepłowalcowanej Q235A

2Szerokość materiału: 800-1600 mm

3. Waga cewki stalowej: maks 15 ton

4Średnica wewnętrzna cewki stalowej: Φ500mm-Φ750mm

5Prędkość wyrównania: 5-15 m/min.

6Liczba walcowników wyrównawczych: 13

7Średnica walców wyrównawczych: 130 mm

8Zakres długości skali: 2000-12000 mm zgodnie z wymaganiami.

10Tolerancja długości cięcia: ± 15 mm (na podstawie płyty o długości 8 m)

11Moc silnika głównego: 37 kW (w sumie około 57 kW)

12. szerokość powierzchni maszyny:około 7000 mm

Zastosowanie:

Jest przeznaczony do rozwijania materiału z lekkiego słupka, wyrównania, cięcia, cięcia krawędzi szorstkowych i procesu cięcia wstecznego,

Aby uzyskać jedną stronę małą szerokość + jedną stronę dużą szerokość stali.

Specyfikacje

1. Węzeł stalowy do ładowania wózka:

W górę i w dół: hydrauliczne

Wyroby z tworzyw sztucznych

Maksymalna masa załadunku: 15 ton

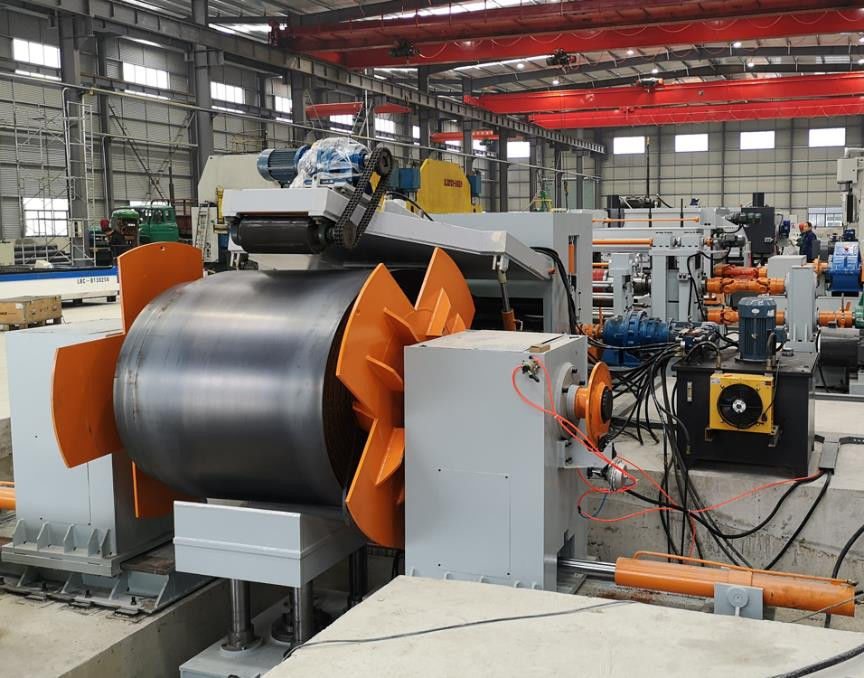

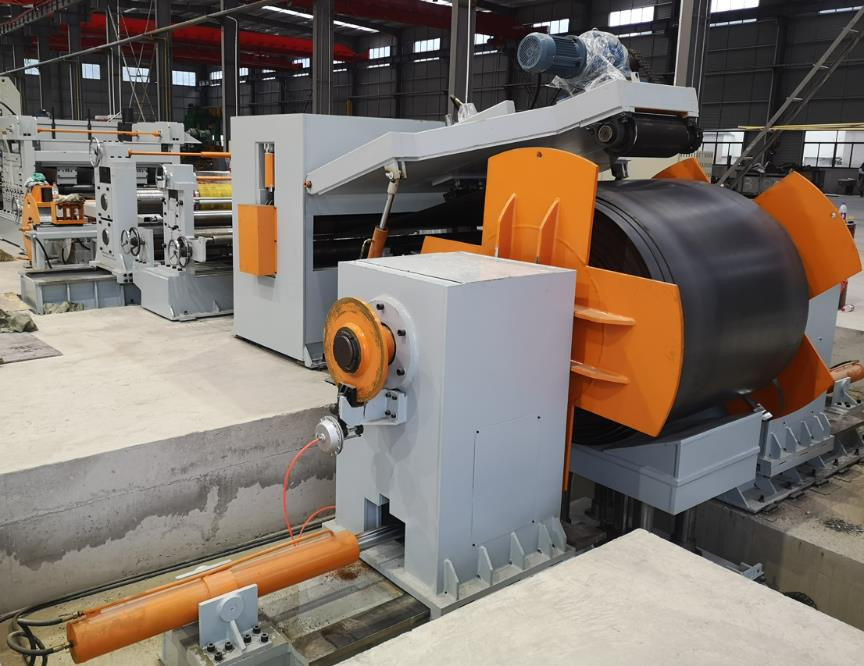

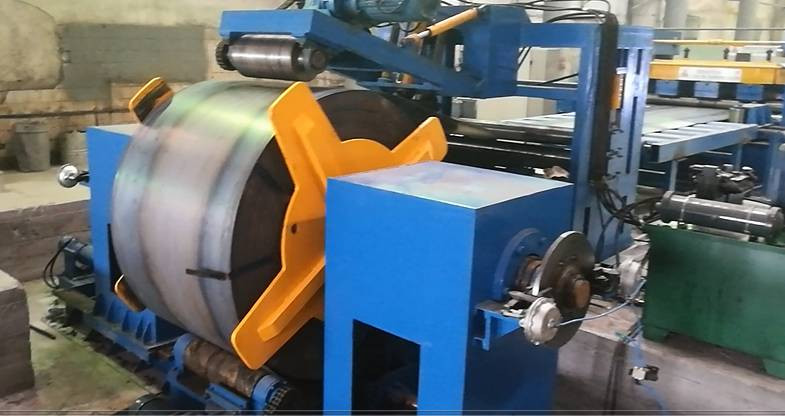

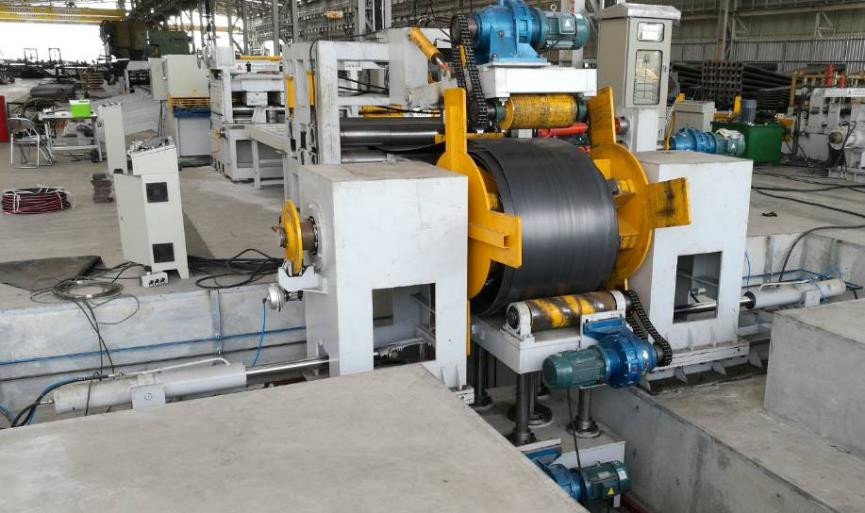

2. Hydrauliczny dwuogłowy deskolator typu parasol:

W tym: silnik odbioru, silnik, reduktor,

Układ łańcuchowy przyjmuje przemianę do obrotu.

Otwarcie i zamknięcie: hydrauliczne

Maksymalna masa załadunku: 15 ton

3. Jednostka wyrównania: (typ dwóch warstw),

Wyrównacz dwuskalowy rolki,

13 rolków, w tym 2 rolki do podawania, 11 rolek do wyrównywania

Materiał walcowania: 42Cr. średnica: 130 mm, IF ugasany

Dwie warstwy wyważające rolki, silnik napędowy żuraw robaka do regulacji warstwy ruchu w górę i w dół

System przesyłki obejmuje prędkość regulowanego silnika, reduktor i tak dalej.

Wykorzystanie silnika hydraulicznego

Jednostka jest wyposażona w układ kierowniczy.

pomiar długości

Encoder liczenia długości jest zainstalowany na rolce

4. cięcie (ręczne cięcie plazmowe przygotowane przez klienta)

5Podwójne urządzenie do cięcia.

Jest przeznaczona do cięcia krawędzi żurawkowej płyty stalowej walcowanej na gorąco, aby uzyskać dokładną szerokość dla słupka świetlnego.

Do cięcia blachy stalowej wykorzystuje się zasadę ścierania walcowania.

W celu kontrolowania prostego cięcia zmienia się położenie ostrza cięcia, aby uzyskać różną szerokość dla różnych rozmiarów blachy.

W tym:

Stolik nośny z szybą

Włókno z płytki, jednoczęściowe

Jednostka do cięcia krawędzi typu podwójne ostrza z silnikiem i skrzynią biegów.

6. Jednostka cięcia spinki

Maszyna do cięcia kucykowego opiera się na zasadzie cięcia walcowania do cięcia blachy stalowej.

W celu kontrolowania stopnia cięcia, zmiana pozycji zatyczki na dolly, aby kontrolować szybkość cięcia.

W tym:

Stolik nośny z szybą

Włókno z płytki, jednoczęściowe

Jednostka do cięcia krawędzi typu jednopłetwego z silnikiem i skrzynią biegów.

7. Stolik wsparcia typu kulkowy dla gotowej arkuszy

8System elektryczny:

PLC, Inwerter sterownika prądu przemiennego mają cechy szybkiej reakcji i dobrej aktywności, które mogą skutecznie kontrolować dokładność pomiaru i prędkość biegu.

9System hydrauliczny:

Moc hydrauliczna 25L/min

W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, rury miękkie, twarde itp.

Jaka jest różnica od naszego standardowego cięcia na długość i ekonomicznego?

W porównaniu ze standardowym cięciem na długość, ekonomiczny typ nie ma:

1) urządzenie hydrauliczne do tłoczenia, łopatowania, szczotkowania i podawania

Użytkownik musi użyć dźwigu do podnoszenia i zestaw głowy arkusza do jednostki wyrównania

2) hydrauliczna maszyna do obcinania wiązki huczącej: QC12Y-6X2000

Użytkownik musi używać ręcznej maszyny do cięcia płytki.

Komunikacja z klientami

Klient: Jak wyciąć arkusz z jednej strony małą szerokością i z drugiej strony dużą szerokością arkusza przez tę maszynę?

Dostawca: Po pierwsze, istnieje podwójny krawędź cięcia jednostki, to jest do cięcia krawędź szarpnięcia gorąco walcowanej stali płytki, aby uzyskać dokładną szerokość dla słupka światła,

a potem możemy użyć naszej jednostki do cięcia kucykowego, aby rozciąć blachę stalową na 2 kawałki z jedną małą stroną i drugą większą stroną.

Jest dolly w przedniej części jednostki cięcia. Jest to do kontroli stopnia skurczowego cięcia.

w celu kontrolowania szybkości cięcia koni.

Klient: Ile masz modeli do cięcia na długość?

Dostawca: Mamy trzy rodzaje, Model nr 6X1600 - 12 metrów (dla maksymalnej długości cięcia 12 metrów), Model nr 6X1600 - 14 metrów

(maksymalna długość cięcia 14 metrów) i wzór nr 6X1600 - 16 metrów (w przypadku maksymalnej długości cięcia 16 metrów).

Klient: Jak długi jest okres gwarancji jakości?

Dostawca: Nasza gwarancja jakości maszyny wynosi 1 rok.Możesz również wysłać inżynierów do naszego warsztatu do badania operacji przed dostawą maszyny.
