Zastosowanie: wytwarzanie słupów świetlnych i masztów wysokich

Szczegóły dotyczące narzędzi hamulcowych

Główna rola:

• Oś Y1, Y2 --- Dwie łuski liniowe zainstalowane po obu stronach ramy do sterowania cylindrami.
• Ramy maszyny składają się z zbiornika, stołu roboczego, lewego i prawego obudowy oraz ramy.

Więc ma wysoką wytrzymałość i dobrą sztywność

• Zasada działania synchronizacji

Przetłoczenie hamulca Przyjmowanie elektryczno-hydraulicznego zaworu proporcjonalnego w celu zapewnienia synchronizacji obu cylindrów.Zawór proporcjonalny jest produkowany przez firmę Bosch-Rexroth z bardzo dobrą wydajnością, taką jak małe tarcie między parami mechanicznych akcji, precyzyjny wzmacniacz elektroniczny i magnes elektryczny o wysokiej sile sterowania i ciągłym działaniu.Istnieją dwa wyświetlacze raster na obu stronach maszyny, aby uzyskać sygnał pozycji ram ciągle i zwrot sygnału do systemu sterowaniaNastępnie układ sterujący będzie sterować elektryczno-hydraulicznym zaworem, aby dokonać synchronizacji dwóch cylindrów na jednej maszynie.

• Inne Ponieważ wyświetlacze rasterów są zainstalowane na płytkach C, a nie bezpośrednio na płytkach obudowy, odchylenie ramy i ramy podczas pracy nie wpłynie na dokładność pomiaru i sterowania

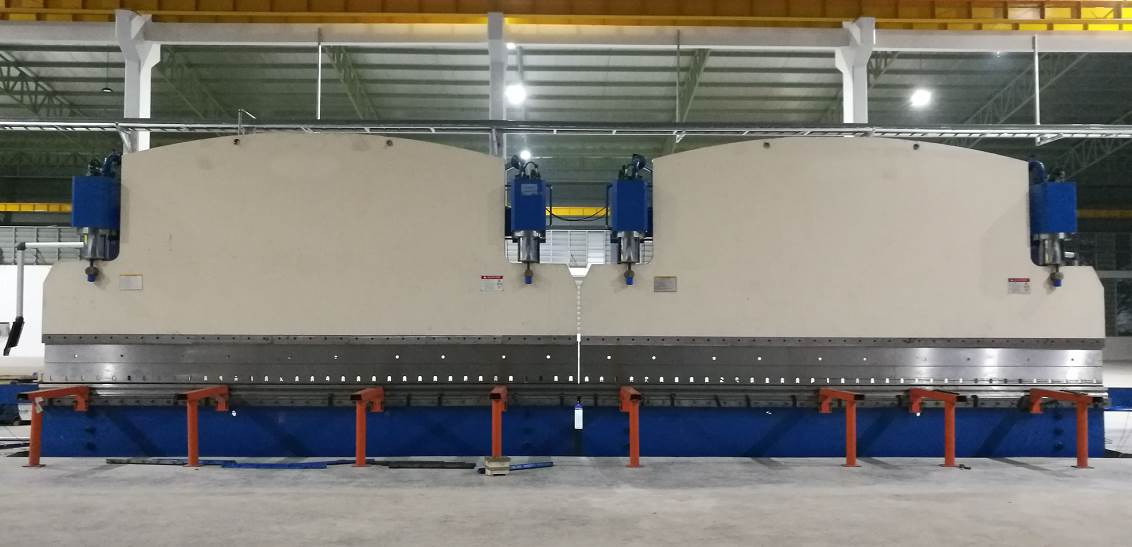

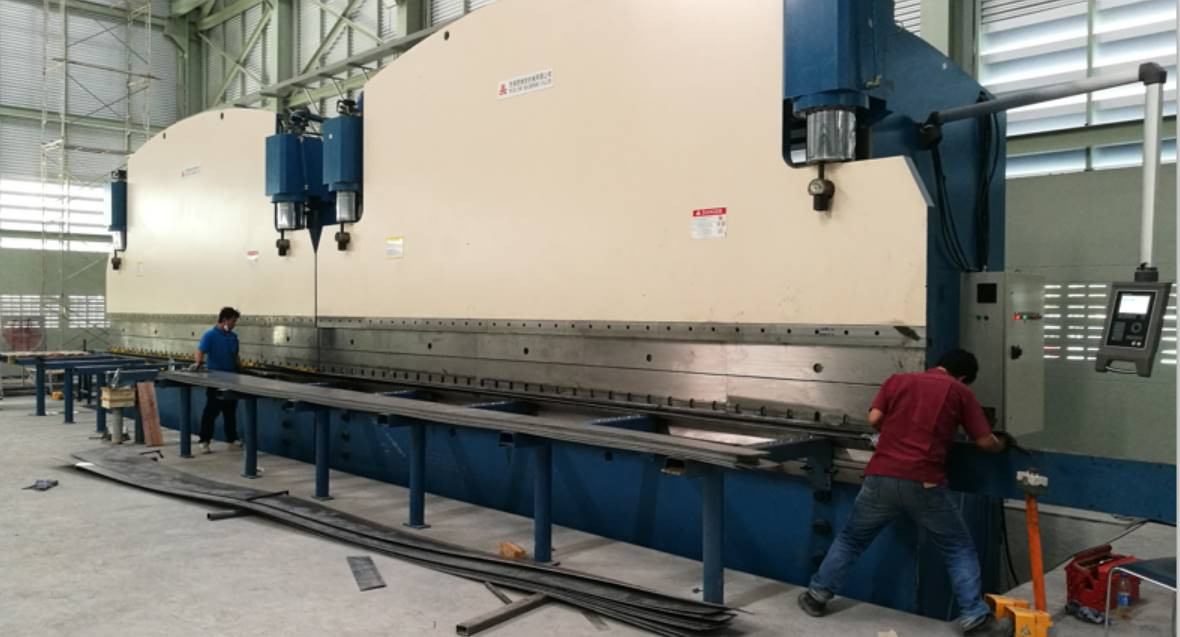

• Około dwóch jednostek Zasada działania synchronizacji:

Jeśli potrzebujesz dwóch jednostek pracujących razem, wystarczy obrócić przełącznik do pozycji synchronizacji na panelu sterowania głównego urządzenia.Oba sygnały pozycji jednostki zostaną wysłane do systemu sterowania CNC (system Delem), a sygnał wyjściowy z systemu CNC zostanie wysłany do zaworu proporcjonalnego i zaworu wstępnego napełnienia.prasowanie prędkości i prędkości powrotu, aby utrzymać dwie jednostki Synchronizacja z wysoką precyzją

• Za pośrednictwem komputera operator mógł komunikować się z maszyną.Może też obliczyć i kontrolować martwy punkt., zmiana prędkości punktu. Uderzenia (Y1, Y2) ramy mogłyby zrobić niewielki nachylenie, aby spełnić specjalne wymagania użytkownika.
• Wyposażony w dobry system kierowania, system pomiaru pozycji i układ równowagi hydraulicznej, aby spełnić wymagania pracy pełnej długości i pracy ekscentrycznej.
• Jednostka kompensacyjna stołu roboczego jest przyjęta w celu zrekompensowania odchylenia maszyny podczas pracy w celu zapewnienia precyzji obrabiania
• Powierzchnia cylindra ma dobre zużycie i obróbkę cieplną, więc ma dobrą smarowanie i długą żywotność

Układ ładowania bocznego
