HM1800/14000 Maszyna do spawania zamykanej do wysokiego mastu / jednego bieguna / bieguna komunikacyjnego

Maszyna spawalnicza CNC do zamykania biegów, model: HM1800/14000

Numerowo kontrolowana łącznik bezpośredni, 型号: HM1800/14000

设计专用于5G杆,电力杆,高杆灯杆

Wyposażone w urządzenia do pomiaru energii elektrycznej

Wymagania w zakresie: 400~1800mm, ęblicość:6~20mm, długość:14000mm

Zakres średnicy: 400~1800 mm, grubość: 6~20 mm, długość: 14000 mm

双弧 双丝埋弧 机

maszyna do spawania trzema drutami podwójnym łukiem

Zakres stosowania: stosowany do dużych długości centralnego słupka pionowego, automatycznego łącznika, słupka 5G, słupka elektrycznego, słupka wysokiego słupka

Zakres zastosowania: nadaje się do spawania automatycznego zamknięcia wzdłużnego o średniej długości, np. 5G, monopołu, mastu.

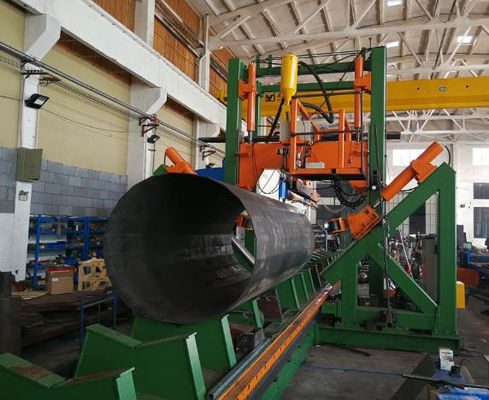

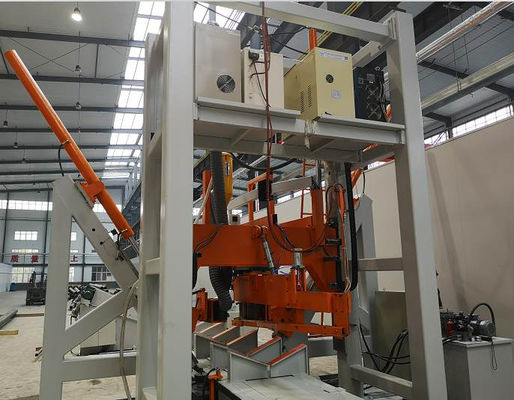

CNC POLE SHUT-WELDING MACHINE, jest odpowiedni dla jednej lub dwóch powłok typu wielokątnego i okręgowego stożkowego stożka szczypowego ((Stożkowy stożek). jest automatyczną linią spawania,konstrukcja typu bramkowa jest stała i posiada system spawania, V-w kształcie całkowicie biegun długości dolly ((stawka robocza) z serwo silnik do prędkości regulowanej ruchu, Cylinder hydrauliczny popchnąć koło zacisku do zamknięcia bieguna i zrobić spawania w tym samym czasie.

W przypadku dwóch słupów, po zakończeniu spawania pierwszego szwu, dolne walcowanie podniesie się i obróci słup do innej pozycji szwu, aby rozpocząć spawanie drugiego szwu.

Maszyna ta jest automatycznie łączona, ma komórkę wyposażoną w prędkość serwisową elektryczną, może ściągać łącznik.

Kiedy dwa kawałki stopu, jeden łącznik zostanie zakończony, urządzenie rolkowe będzie się obracało, a drugi łącznik zostanie zakończony.

专有特点Własne cechy:

• Automatyczna regulacja numeryczna, automatyczna regulacja ciśnienia, automatyczna regulacja pozycji ciśnienia, automatyczna prędkość i pozycja wyposażenia, utrzymywanie “zawsze w stanie zgodnym”, aby zapewnić “przyłączenie”.

CNC automatyczne regulacja, system CNC, z zmianą średnicy bieguna, automatycznie regulować ciśnienie, automatycznie regulować

pozycja stopy, automatycznie dopasować prędkość podawania i pozycji, utrzymać szwy spawalnicze zawsze w stanie zamkniętym, aby zapewnić

Gładkie spawanie.

• Specjalny system sterowania liczbowego sprawia, że synchronizacja nóg z lewej i prawej strony jest bardzo dobra.
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.Na podstawie kwalifikacji poprzedniego procesu po spawaniu nie występuje skręcenie stopu spawania,i nie ma potrzeby personelu do wyciągania i skręcania pręta z tyłu maszyny do centrum spawania.

4. 杆子 jest na stoliku typu V, jego ruch jest kontrolowany serwowo, aby zagwarantować stabilność łącznika od głowy do końca, znacznie zmniejszając długość łącznika.

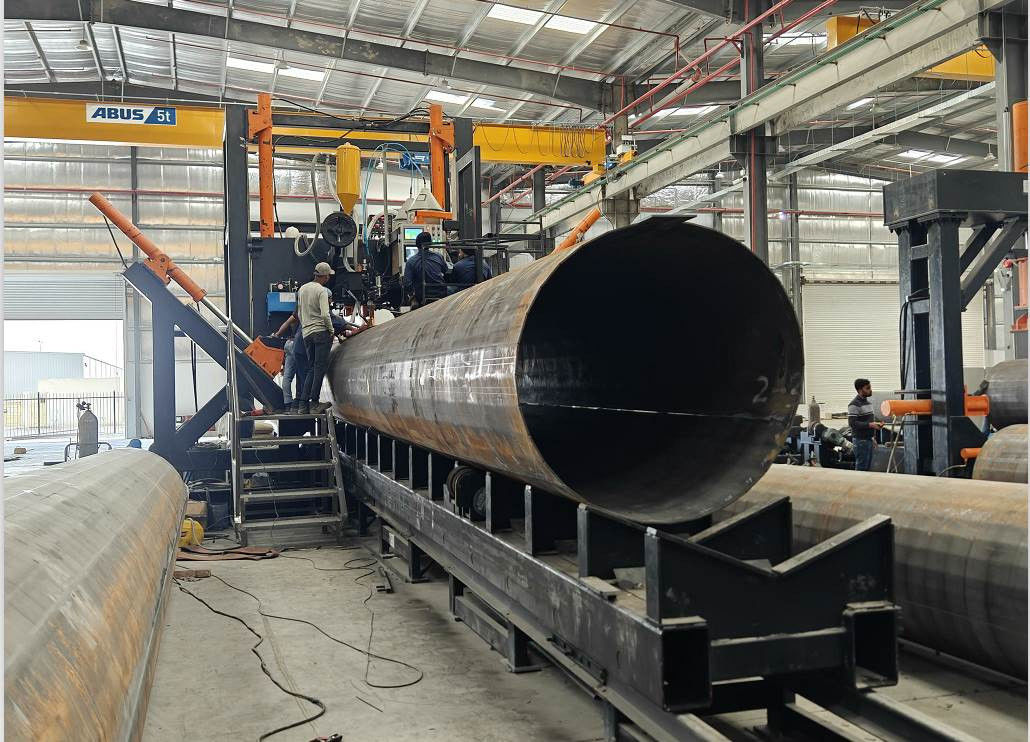

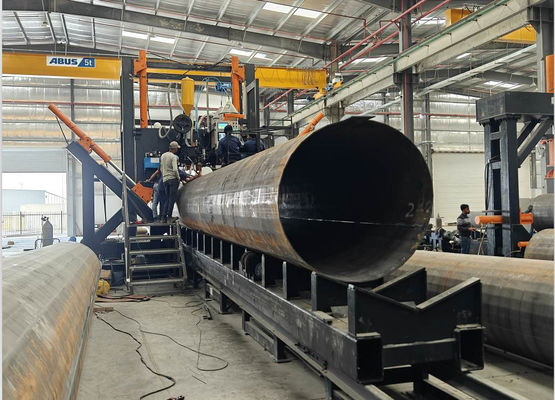

Biegun znajduje się na stoliku roboczym w kształcie litery V, a jego ruch jest sterowany serwo, aby zapewnić stabilność spawania głowy i ogona.

Spawanie od głowy do ogona znacznie zmniejsza długość ogona, który nie jest spawany.

• 压脚数量为3套,优点是减少压脚对路灯杆的表面压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆.
• Może być równomierny lub może być okrągły.

Liczba zaciskania rolki jest 3 zestawy, zaletą jest zmniejszenie ciśnienia rolki do powierzchni słupka, a zmniejszyć zadrapanie

Jest odpowiedni do produkcji bieguna ośmiokątnego, bieguna wielokątnego i bieguna stożkowego.

• Stacja typu V może szybko wrócić do ustawionej pozycji, zmniejszając intensywność pracy operatorów.

Stolik roboczy w kształcie litery V z silnikowaną funkcją szybkiego powrotu i zmniejsza intensywność pracy operatorów.

• Funkcja spawania łukowego podwodnego
• 带杆子 后导板, samodzielna regulacja, bardzo mała regulacja pozycji podczas rzeczywistej operacji, obniżenie siły pracy operatora.

W praktyce położenie szwu spawalniczego jest rzadko dostosowywane.

co zmniejsza intensywność pracy operatorów.

• Ćwicząc kamerę na głowicy, odbija się na ekranie, co sprawia, że śledzenie jest łatwe.

降低操作人员的劳动强度 (zredukowanie siły pracy pracowników)

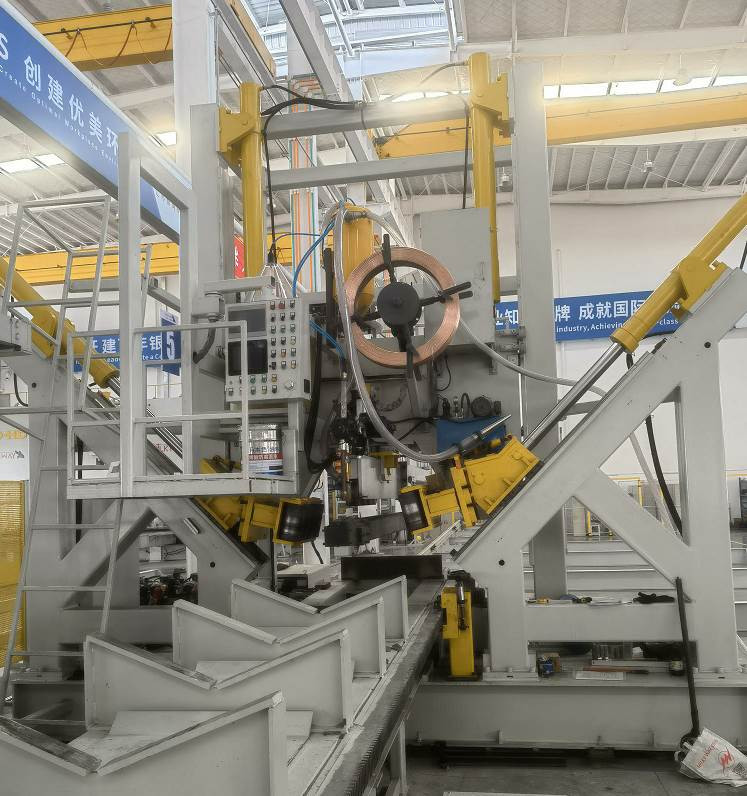

Poprzez kamerę zainstalowaną na głowicy maszyny, szwy spawalnicze odbija się na ekranie głównego panelu sterowania, co sprawia, że

śledzenie szwu spawania proste i łatwe i zmniejszenie intensywności pracy operatora do monitorowania spawania.

• Samodzielnie opracowany system kontroli ciśnienia oleju, zmniejszył wymagania na wiersze, dzięki czemu wiersze następne, okrągłe, zmieniły kształt.

Samodzielnie opracowany system ciśnienia oleju i CNC, co sprawia, że walony słup jest okrągły i małe deformacje.

• Kiedy dwa kawałki stopu, jeden łącznik zostanie zakończony, urządzenie rolkowe będzie się obracało, a drugi łącznik zostanie zakończony.

W przypadku dwóch słupów szwowych, gdy zakończy się spawanie pierwszego szwu, dolny walcownik podniesie się i obróci słup do innej pozycji szwu, aby

Rozpocznij spawanie drugiego szwu.

• Przedostatnie nakładanie i rozładunek materiału w pozycji przedniej
• Wnętrze łamek miedzianego z systemem chłodzenia wodą, zwiększenie przepuszczalności

Wewnętrzne bloki miedziane, które znacznie poprawiają szybkość penetracji spawania.

• Operator: jedna osoba.
• Większa niż 10 mm grubość płytki, przyjmowanie dwustronnego łącza dwustronnego (tj. dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego, dwustronnego)

Opcjonalne elementy: dla grubości płyty większej niż 10 mm, przyjąć podwójną łuk i podwójny przewód (lub podwójny elektryczny i trzy przewody) zanurzone

spawanie łukowe, DC + AC, spawanie DC przyjmuje wysoki prąd i niskie napięcie, łuk prądu stałego uzyskuje dużą penetrację, AC przyjmuje stosunkowo małe

Zwiększa szerokość fuzji i uzyskuje piękną formację spawania.

• Można wybrać projekt: 联网生产数据系统
• 功能1: może dostarczyć do menedżerów produkcji dane o produkcji: otwarty czas transmisji prądu, 接 接 时长, 非 接 时长, ilość produkcji itp.
• Funkcja 2: terminowa aktualizacja oprogramowania, uzyskanie najnowszego oprogramowania i danych doświadczalnych, może pomóc klientowi, zdalną diagnostykę awarii, zdalną regulację parametrów.

Opcjonalny punkt: sieciowy system danych o produkcji

Funkcja 1: może dostarczać danych produkcyjnych personelowi zarządzającemu produkcją: prędkość zasilania, czas spawania, czas bez spawania,

ilość produkcji itp.

Funkcja 2: terminowe aktualizowanie oprogramowania w celu uzyskania najlepszego i najnowszego oprogramowania i danych dotyczących doświadczeń, które mogą pomóc klientom w

zdalną diagnostykę usterek i zdalną regulację parametrów.

机器 zawiera następujące części

Maszyna składa się z następujących części:

• 伺服驱动的V型工作台Servo napędzany stolik roboczy typu V (Dolly)
• Przód i tylne szyny do stołu V

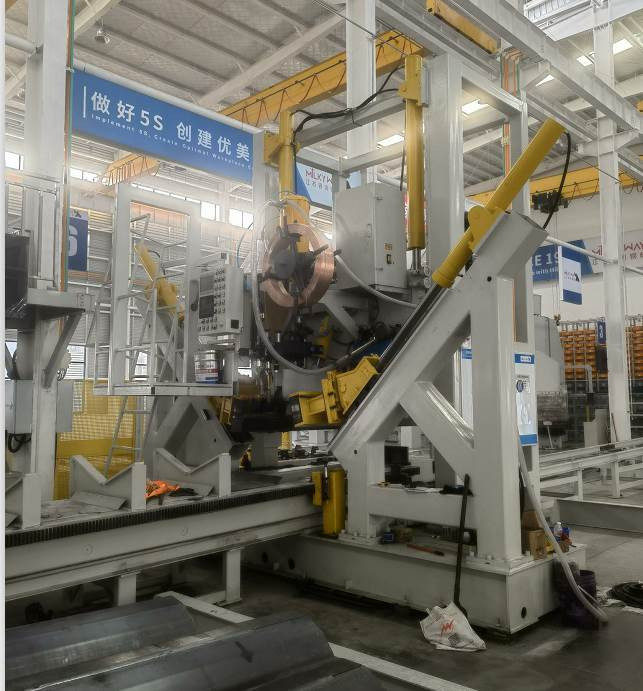

• 主龙门架 Główna ramka bramki
• System napędowy do stołu roboczego typu V
• 液压 紧部分 Jednostka do zaciskania hydraulicznego (włączając 紧轮, włączając rolki do zaciskania)
• 埋弧 系统,带 丝 送料 系统 System spawania łukowego podwodnego, z systemem zasilającym drut
• System odzyskiwania płynu
• Wnętrze łyżki miedzianej z systemem chłodzenia wodą
• 操作平台,operacyjna platforma
• 滚轮架子,2对, Rulnik obrotowy, 2 pary

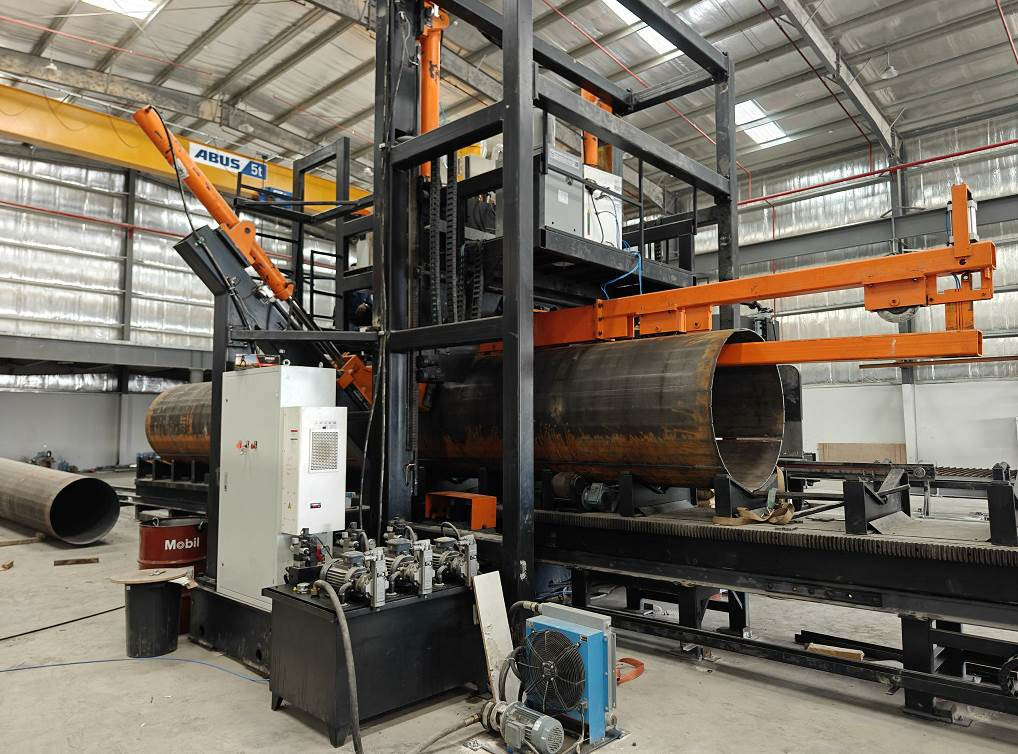

• System hydrauliczny
• System sterowania
