Maszyna do cięcia drzwi o świetlnym biegunie laserowym CNC Model LDC-350/2000

Maszyna do cięcia drzwi o świetlnym biegunie laserowym CNC Model LDC-350/2000

Brand Name:	CMC
Model Number:	LDC-350/2000
MOQ:	1 SET
Cena £:	negocjowalne
Payment Terms:	L/C, T/T
Supply Ability:	Według konkretnego wymagania

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Wuxi, Jiangsu, Chiny

Szczegóły pakowania:

Odpowiednie do przewozów kontenerowych, zarówno transportu morskiego, jak i śródlądowego

Możliwość Supply:

Według konkretnego wymagania

Podkreślić:

Maszyna do cięcia drzwi laserowych

Maszyna do cięcia drzwi o lekkim biegunie CNC

Product Description

Maszyna do cięcia drzwi oświetlenia laserowego CNC, MODEL: LDC-350/2000

Numerycznie sterowany laser-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-lamp-

(适合圆杆,??杆 dla okrągłego, stożkowego bieguna, ośmiokątnego bieguna, wielobocznego bieguna)

Zastosowanie: 应用

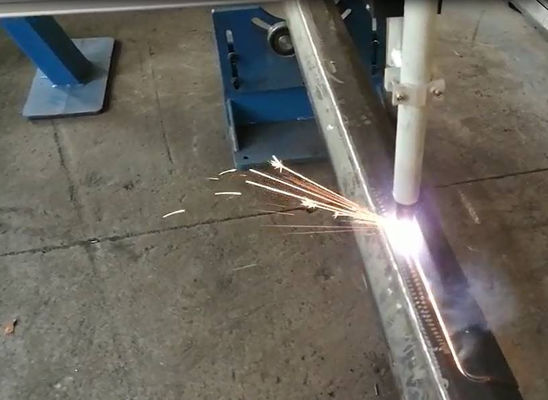

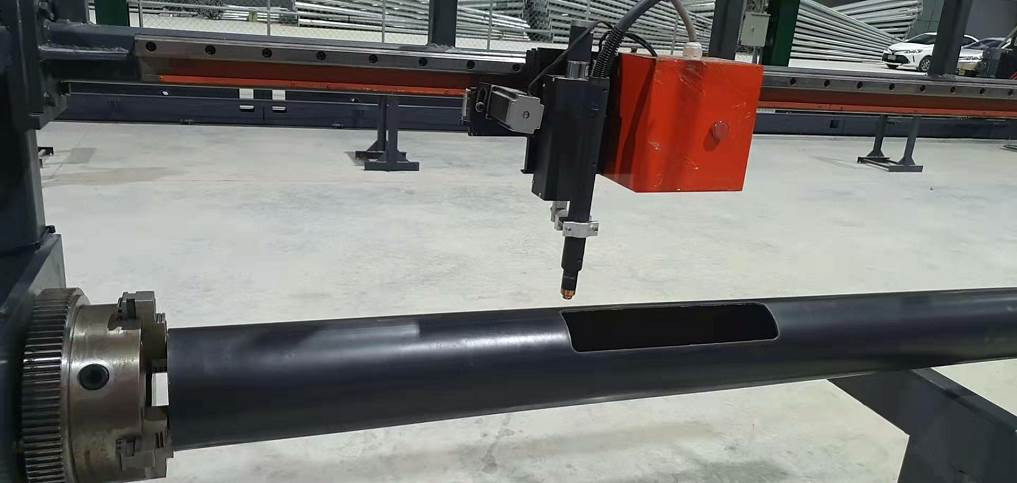

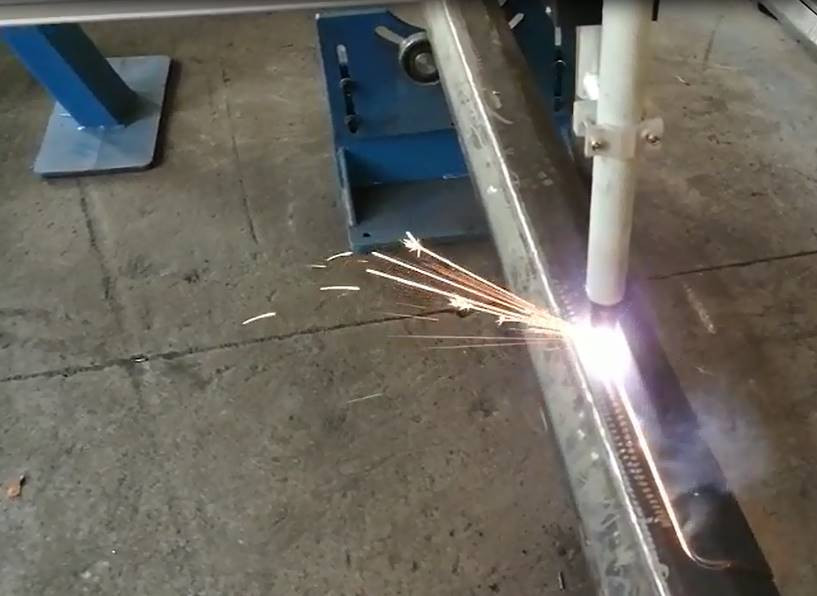

Nadaje się do cięcia CNC na biegunach stożkowych, okrągłych, ośmiokątnych, ośmiokątnych, kształt cięcia może być dowolny.

Źródło cięcia jest automatycznym laserem, więc prędkość cięcia będzie znacznie szybsza, a jakość krawędzi cięcia jest lepsza niż cięcie plazmowe i płomień.

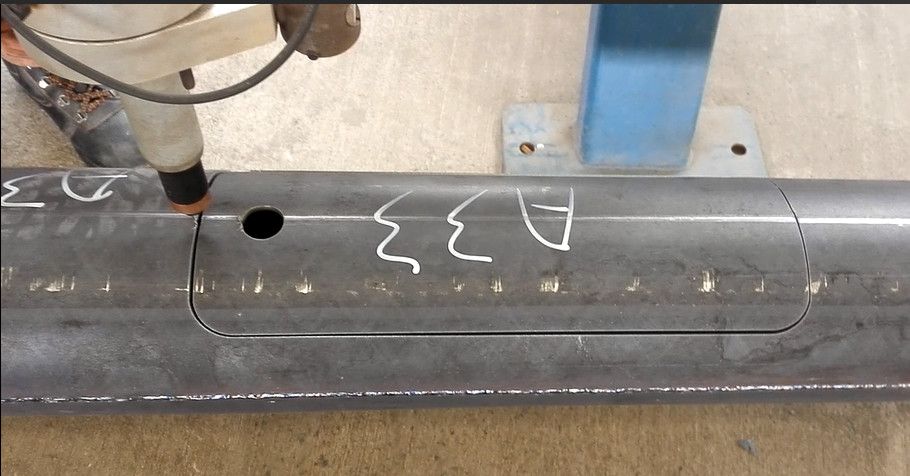

Kluczowy punkt, ze względu na stosowanie sposobu cięcia laserowego, przepaść cięcia jest stosunkowo mała, a cięte kawałki są zazwyczaj stosowane jako okładki drzwiowe.

适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何电脑CAD可绘图的图形都可以通过随机附带的专用软件来切割. 适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何电脑CAD可绘图的图形都可以通过随机附带的专用软件来切割.

Źródło cięcia jest automatycznym laserem, dlatego prędkość cięcia jest bardzo szybka, a przecinek jest gładki, jakość przecinka jest lepsza niż w przypadku płomieni i płomieni.

由于使用激光的切割方式,切割隙比较小,一般切下件,作为门盖使用.

Główny parametr: główny parametr techniczny

Nie, nie, nie.	Pozycja	Parametry
1	Materiał słupkowy 杆子材质	Stal Stahl
2	Maksymalna długość cięcia, oś X Najważniejsza długość, osi x	2000 mm (do cięcia jednorazowego)
3	kąt obrotu, oś A Źródło:	Każdy kąt 0~360 stopni
4	Min. średnica zewnętrzna ruryNajmniejsza średnica	60
5	Maksymalny przewódśrednica zewnętrzna Maksymalna średnica dźwigni	350
6	Maksymalna masa słupka Maksymalna masa dźwigni	350 kg
7	Maksymalna długość słupka Maksymalna długość słupka	12m, 14m
8	System sterowania CNC	方??异形管数控制系统L6000 Fangling L6000
9	Źródło laserowe 激光光源	√ √ √ √ √ Raycus 3 kW
10	Laserowa latarka 激光头	E do 2.0
11	Laserowy regulator wysokości	iHC100B
12	Układ regulacji wysokości lasera	MS-J150
13	Urządzenie do chłodzenia laserowego 激光冷水机	HL-2000-QG2/2
14	建议使用气体,氧气 Proponowany gaz do cięcia: O2	O2
15	Grubość i prędkość cięcia ęgłość cięcia i prędkość odniesienia	见 załączniki
16	Zmniejszenie różnicy	Około 0,3-0,5 mm
17	Główny silnik/marka 电机	Serwo silnik 伺服
18	Oś sterująca kontrolny oś	3 osi, X,A,Z 3 osi liczbowej kontroli,X,A,Z

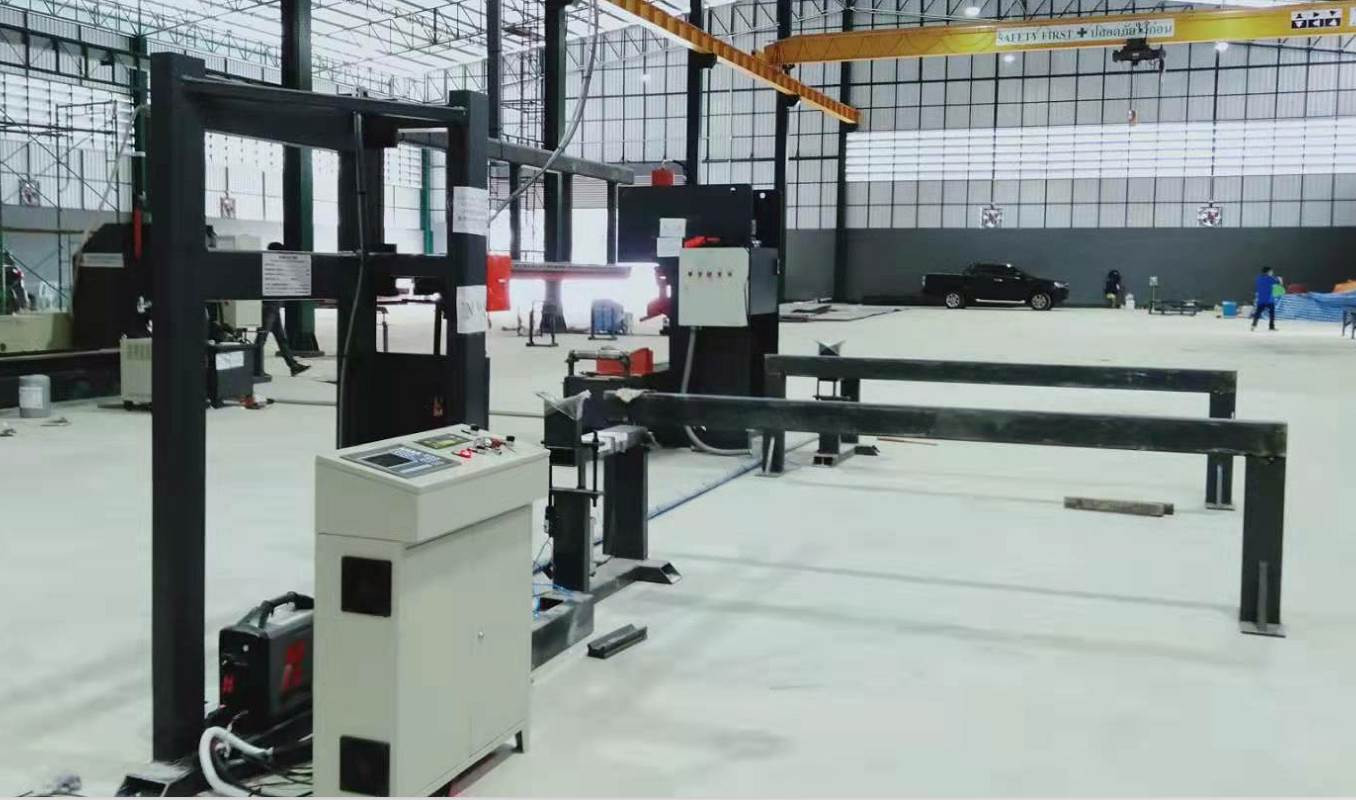

19	Tryb pracy: jako typ linii montażowej, w lewo i w prawo, kierunek produkcji w jedną stronę 工作形式: 流水线型式,左进右出, 一个生产方向	Drążki czekające na cięcie umieszcza się po jednej stronie maszyny w rzędzie, a gotowe drążki przenoszą się po drugiej stronie maszyny w rzędzie.Szybkie ładowanie stabilne rozładunek. czekając na cięcie, w kolejce po drugiej stronie maszyny, cięcie zakończone, przenieść się na drugą stronę maszyny, w kolejce.
20	Temperatura środowiska 环境温度	0-45°C
21	wilgotność 湿度	< 90%, bez kondensacji
22	Okolice 周边环境	Wentylacja, bez dużych wstrząsów,通风,无大的震动
23	Napięcie wejściowe napięcie wejściowe (Może być wykonany zgodnie z wymaganiami w zakresie napięcia w kraju kupującego.) Można według klienta krajowego napięcia.	单相Jednofazowe 220V, 50HZ Trzy fazy, 380V, 50HZ

Grubość i prędkość cięcia

ęgłość cięcia i prędkość odniesienia

厚度 mm Gęstość	切割气体 Gaz	Szybkość cięcia m/min. Prędkość cięcia	功率w Władza	气压bar Ciśnienie gazu	切割 wysokość mm Wysokość dyszy
2	O2	5.5-6.5	3000	0.7~0.9	0.4
3	O2	3.8-4.5	3000	0.7~0.9	0.4
4	O2	3.3-3.6	3000	0.7~0.9	0.4
5	O2	Trzy, trzy.3	3000	0.5~0.7	0.4
6	O2	2.9-3.1	3000	0.5~0.7	0.4
8	O2	1.2~1.3	3000	0.7~0.9	0.4
10	O2	1.1~1.2	3000	0.7~0.9	0.4
12	O2	0.9~1.0	3000	0.9~1.1	0.4

System sterowania CNC Fangling L6000

方??异形管数控制系统L6000

iMC6610

ruch kontroler

iMC6610

Kontroler ruchu

elektryczna kontrola

sterowanie silnikiem

6 dróg wysokiej prędkości impulsowego napędu serwisowego, poziom pozycji, najwyższa częstotliwość 3 MHz,

含焦点轴控制,含6路编码器反??

6-drogowy serwotrawnik wysokich prędkości impulsowych, tryb pozycyjny, maksymalna częstotliwość 3MHz,

Włącznie z sterowaniem ośmiem ogniskowym i 6-stronnym koderem zwrotnym

Każda część niezależna serwisu ostrzegania i sprawdzania

Każda oś ma niezależny serwo alarm i uruchomić funkcję

Ćwiczenia sterowania

Wydajność sterowania ruchem

kontrolny cykl1ms

Cykl kontroli:1 ms

S Type + obniżka prędkości

Przyspieszenie i spowolnienie w kształcie litery S

贝塞尔曲线拟合算法 (Beszerowa przebiegłość)

Algorytm dopasowywania krzywej Bessela

/Sygnał kontroli światła laserowego

Sygnał sterowania laserowego

2Signal PWM, możliwy do wyboru 24V lub 5V

sygnał PWM dwukierunkowy, 24V lub 5V

4路DA0~10V 模拟量 wyjście

Wynik analogowy DA0~10V 4-drogowy

总线接口

interfejs autobusu

2*RS232,2*RS485,1*RS422,2*CAN

网络接口

interfejs sieciowy

2*RJ45

Oznaka IO

Sygnał IO

32 drogi wejścia, zawierający ograniczone miejsce wejścia, nisko skuteczny.

32 wejścia, w tym interfejs wejściowy granicy osi, nisko skuteczny.

32路 wyjście, wysoki efektywność

32 wyjścia drogowe, wysoka skuteczność

供电

Władza

Przepływ bezpośredni 24V,3A

Prąd stały 24V,3A

Systemy pracy

warunki pracy

温度-20 °C至+60 °C;相对湿度0-95% 无凝结

zakres temperatury: -20 °C do +60 °C;

Wilgotność względna 0-95%

Brak kondensacji

iHC100B

激光调高器 (światło podwyższające)

iHC100B

System regulacji wysokości lasera

elektryczna kontrola

sterowanie silnikiem

模拟量伺服驱动器, szybkość

Analogiczny serwo sterownik, tryb prędkości

Oznaka IO

Sygnał IO

上下限位 + 2 路输入 + 2 路输出

Górne i dolne granice + dwukierunkowe wejście + dwukierunkowe wyjście

接口

interfejs

和轴卡网络通信

Komunikacja z siecią kart osi

供电

Władza

Przepływ bezpośredni 24V,2A

Prąd stały 24V,2A

łączny światłowodowy laser

Generator laserowy: Raycus 3KW

Charakterystyka optyczna

功率 Moc	3000 W
波长范围 Długość fali	1080±10 nm
Średnica rdzenia światłowodu	25 μm /50 μm
Długość kabla	12 m lub 12 m lub na zamówienie
输出连接器 Wysyłka wiązki	QBH 或定制/QBH lub dostosowane
指示光 Światło prowadzące	红色/Red
Moduł pracy	ciągły lub modulowany
偏振方向 Polaryzacja	随机/Random
wyjściowa stabilność mocy ((25°C) Stabilność mocy	< ± 1,5% (2h)
zasięg regulacji mocy Zakres regulacji mocy	10%-100%
Maksymalna częstotliwość regulacji Maks. częstotliwość modulacji	5 kHz
rozmiar i waga urządzenia
Waga	< 35 kg
机身外形 rozmiar Oryginalność	80 mm402 mm346 mm
elektryczne właściwości
napięcie elektryczne	220±20V,AC,PE,50/60Hz
功耗 zużycie energii	60,0 kW
Interfejs sterowania	RS232
Wskaźnik wody
制冷量需求 Mini. Pojemność chłodzenia wodą	40,5 kW
设置温度 Ustawienia temperatury	25°C (Laser Module),30°C (QBH)
Rozmiar rur chłodzących (zewnętrzny)	Φ12 mm
Przepływ wody chłodniczej Przepływ wody chłodzącej	> 20 l/min
QBH Przepływ wody chłodzącej Wypływ wody chłodzącej QBH	10,5-2,0 l/min
