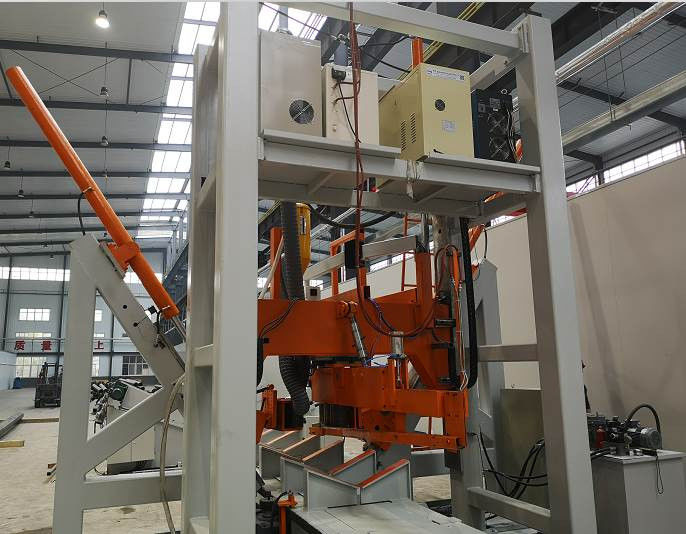

HM2500/12000 Maszyna do spawania zamykanej do wysokiego mastu / jednego bieguna / bieguna komunikacyjnego

CNC MASZYNA DO SPAWANIA SŁUPÓW, Model: HM2500/12000

数控收口直缝焊管机, 型号: HM2500/12000

Zaprojektowana do słupów wysokich masztów, monopoli, słupów komunikacyjnych 5G

Designed for highmast pole, monopole, 5G communication pole

Zakres średnic: 400~2500mm, Grubość: 6~20mm, Długość: 12000mm

Diameter range:400~2500mm, Thickness:6~20mm, Length:12000mm

Podwójny łuk, spawarka trójprzewodowa

double arc three wire welding machine

Zakres zastosowania: odpowiednia do automatycznego spawania wzdłużnego dużych długości słupów średniej wielkości, 5G, słupów energetycznych, słupów wysokich masztów

Application scope: suitable for large length medium size pole (like 5G pole, monopole, high mast pole) longitudinal automatic closing welding

CNC MASZYNA DO SPAWANIA SŁUPÓW, nadaje się do słupów wielokątnych i stożkowych typu jednopowłokowego lub dwupowłokowego.

it is automatic welding line, the gantry type structure is fixed and with welding system, V-shaped fully pole length dolly(worktable) with servo

Silnik do regulacji prędkości, siłownik hydrauliczny popycha koło zaciskowe, aby zamknąć słup i jednocześnie spawać.

For two seams pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second

seam welding.

Ta maszyna jest zwykle odpowiednia do spawania wielokątnych i okrągłych stożkowych słupów średniej wielkości, może być jedno- lub dwuczęściowa. Ta spawarka to automatyczna linia spawalnicza, wózek jest wyposażony w regulowany silnik serwo, który może ciągnąć słup do ruchu. Siłownik hydrauliczny powoduje, że koło dociskowe zaciska słup i jednocześnie spawa.

Dwuczęściowy słup, po zakończeniu spawania jednego szwu, rolka podnosi i obraca słup do pozycji drugiego szwu, aby zakończyć spawanie.

专有特点 Proprietary features:

• Automatyczna regulacja CNC, system CNC, wraz ze zmianą średnicy słupa, automatycznie reguluje ciśnienie, automatycznie reguluje

położenie stopki dociskowej, automatycznie dopasowuje prędkość i pozycję podawania, utrzymuje szew spawalniczy zawsze w stanie zamkniętym, aby zapewnić

płynne spawanie.

CNC automatic adjustment, CNC system, with the change of pole diameter, automatically adjust the pressure, automatically adjust the

• presser foot position, automatically match the feeding speed and position, keep the welding seam always in the closed state, to ensure
• the smooth welding.
• Specjalny system sterowania CNC sprawia, że synchronizacja lewej i prawej strony stopy jest bardzo dobra
• Special CNC control system makes the left and right side of the foot synchronization performance is very good.

Zapewnij, że na podstawie kwalifikacji poprzedniego procesu, po spawaniu, szew słupa nie jest skręcony, a personel nie musi podważać i skręcać pręta z tyłu maszyny, aby wyśrodkować szew.

On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, and there is no need for personnel to pry and twist the rod at the back of the machine to center the weld.

4. Słup znajduje się na stole roboczym w kształcie V, a jego ruch jest sterowany serwomechanizmem, aby zapewnić stabilność spawania głowicy i ogona. Od głowy do ogona, znacznie zmniejsza długość niespawanego ogona.

• The pole is on the V-shaped worktable, and its motion is servo controlled to ensure the stability of head and tail welding.
• Welding from head to tail greatly reduces the length of the tail that is not welded.

Liczba rolek dociskowych wynosi 3 zestawy, zaletą jest zmniejszenie nacisku rolek na powierzchnię słupa i zmniejszenie zarysowań na powierzchni. Nadaje się do produkcji słupów ośmiokątnych, wielokątnych i stożkowych. Może być równa średnica lub stożkowa.

• The number of clamping roller is 3 sets, the advantage is reduce the roller pressure to the pole surface, and reduce the scratch on the surface. It is suitable for the production of octagonal pole, polygonal pole and conical pole. It can be equal diameter or conical.

Stół roboczy w kształcie V (wózek) z funkcją szybkiego powrotu z napędem, zmniejsza intensywność pracy operatorów.

• The V-shaped worktable(dolly) with motorized fast returning back function, and it reduces the labor intensity of operators.
• Funkcja spawania łukiem krytym Submerged arc welding function

Z urządzeniem prowadzącym tył słupa, można je regulować adaptacyjnie. W praktycznej eksploatacji pozycja szwu spawalniczego jest rzadko regulowana,

co zmniejsza intensywność pracy operatorów.

• With pole back guiding device,it can be adjusted adaptively. In practical operation, the position of welding seam is seldom adjusted,

which reduces the labor intensity of operators.

Poprzez kamerę zainstalowaną na głowicy maszyny, szew spawalniczy jest odbijany na ekranie głównego panelu sterowania, dzięki czemu

• śledzenie szwu spawalniczego jest proste i łatwe, a także zmniejsza intensywność pracy operatora podczas monitorowania spawania.
• Through the camera installed on the machine head, the welding seam is reflected on the screen of main control panel, making the
• tracking of the welding seam simple and easy, and reducing the labor intensity of the operator for monitoring of the welding.
• Samodzielnie opracowany układ ciśnienia oleju i CNC, dzięki czemu spawany słup jest okrągły, a deformacja mała.
• The self-developed oil pressure and CNC system, making the welded pole round and deformation small.
• Dla słupa dwuszwowego, po zakończeniu spawania pierwszego szwu, rolka dolna podniesie się i obróci słup do pozycji drugiego szwu, aby rozpocząć spawanie drugiego szwu.
• For two seam pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second seam welding.
• Załadunek i rozładunek materiału z przodu
• The inner copper blocks, which greatly improves the welding penetration rate. Copper block contains cooling water.

Operator: 1 osoba.

Operator: 1 person.

Dla grubości płyty większej niż 10 mm, zastosuj podwójny łuk i podwójny drut (lub podwójny elektryczny i trójprzewodowy) spawanie łukiem krytym,

• DC + AC, spawanie DC przyjmuje wysoki prąd i niskie napięcie, łuk DC uzyskuje dużą penetrację, AC przyjmuje stosunkowo mały
• prąd i wysokie napięcie łuku, zwiększa szerokość stapiania i uzyskuje piękny kształt spoiny. Podwójna prędkość spawania, poprawia wydajność spoiny i zmniejsza zużycie energii.
• Optional items: for plate thickness greater than 10mm, adopt double arc and double wire (or double electric and three wire) submerged

arc welding, DC + AC, DC welding adopts high current and low voltage, DC arc obtains large penetration, AC adopts relatively small

current and high arc voltage, increases fusion width, and obtains beautiful weld formation. Double the welding speed, improve the weld performance and reduce the power consumption.

Opcjonalny element: system danych produkcyjnych w sieci

Funkcja 1: może dostarczać dane produkcyjne personelowi zarządzania produkcją: czas włączenia zasilania, czas spawania, czas niespawania,

ilość produkcji itp.

Function 2: timely update the software to obtain the best and latest software and experience data, which can assist customers in

remote fault diagnosis and remote parameter adjustment. It is convenient for customers to quickly resume production.

•    Maszyna składa się z następujących części
•    The machine consists of the following parts:
• Serwonapędowy stół roboczy w kształcie V (Wózek)
• Serwo driven V-type worktable (Dolly)
• Szyny przednie i tylne dla stołu V
• Front and rear rails for V table
• Główna rama bramowa
• Main gantry frame
• Napęd stołu roboczego w kształcie V
• Drive system for V-type worktable
• Hydrauliczny zespół zaciskowy (w tym rolki zaciskowe)
• Hydraulic clamping Unit (包括夹紧轮, Including clamping rollers)
