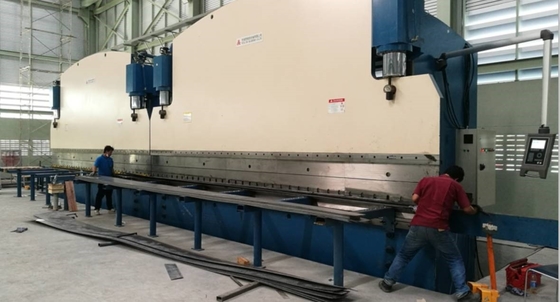

2-WE67K-400/7000 CNC Tandem Hydraulic Press Brake Do Tworzenia Świetlnego Bieguna Wysokiego Masta

Główna funkcja:

• Oś Y1, Y2 ---- Dwie linijne łuski zainstalowane po obu stronach ramy do sterowania cylindrami.
• Ramka maszyny składa się z zbiornika, stołu roboczego, lewego i prawego obudowy i ram.
• Zasada pracy synchronizacji

Przetłoczenie hamulca Przyjmowanie elektryczno-hydraulicznego zaworu proporcjonalnego w celu zapewnienia synchronizacji obu cylindrów.Zawór proporcjonalny jest produkowany przez firmę Bosch-Rexroth z bardzo dobrą wydajnością, taką jak małe tarcie między parami mechanicznych akcji, precyzyjny wzmacniacz elektroniczny i magnes elektryczny o wysokiej sile sterowania i ciągłym działaniu.Istnieją dwa wyświetlacze raster na obu stronach maszyny, aby uzyskać sygnał pozycji ram ciągle i zwrot sygnału do systemu sterowaniaNastępnie układ sterujący będzie sterować elektryczno-hydraulicznym zaworem, aby dokonać synchronizacji dwóch cylindrów na jednej maszynie.

• Inne Ponieważ wyświetlacze rasterów są zainstalowane na płytkach C, a nie bezpośrednio na płytkach obudowy, odchylenie ramy i ramy podczas pracy nie wpłynie na dokładność pomiaru i sterowania.
• Około dwóch jednostek synchronizacji:

Jeśli potrzebujesz dwóch jednostek pracujących razem, wystarczy obrócić przełącznik do pozycji synchronizacji na panelu sterowania głównego urządzenia.

Obydwa sygnały pozycji jednostki zostaną wysłane do systemu sterowania CNC (system Delem), a sygnał wyjściowy z systemu CNC zostanie wysłany do zaworu proporcjonalnego i zaworu wstępnego napełnienia.punkt zmiany prędkości, prędkość naciśnięcia i prędkość powrotu, aby utrzymać dwie jednostki synchronizacji z wysoką precyzją

• Za pośrednictwem komputera operator mógł komunikować się z maszyną.Może też obliczyć i kontrolować martwy punkt., zmiana prędkości punktu. Uderzenia (Y1, Y2) ramy mogłyby zrobić niewielki nachylenie, aby spełnić specjalne wymagania użytkownika.
• Wyposażony w dobry system kierowania, system pomiaru pozycji i układ równowagi hydraulicznej, aby spełnić wymagania pracy pełnej długości i pracy ekscentrycznej.
• Jednostka kompensacyjna stołu roboczego jest przyjmowana w celu zrekompensowania odchyleń maszyny podczas pracy, aby zapewnić precyzję obrabianej części.
• Powierzchnia cylindra ma dobre zużycie i obróbkę cieplną, więc ma dobrą smarowanie i długą żywotność.
