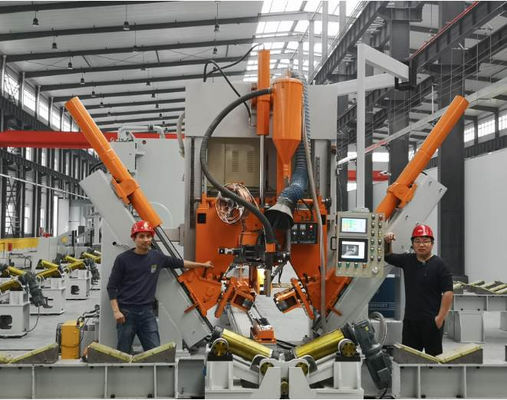

Spawarka do słupów oświetleniowych model HM11000 do wysokich masztów i monopoli

Maszyna do spawania szwami wzdłużnymi słupów CNC, model: HM1100/16000

MASZYNA DO SPAWANIA SZWÓW SŁUPÓW CNC, MODEL: HM1100/16000

Z systemem spawania MIG z pulsem i systemem spawania łukiem krytym

Typ rolkowy

Specjalnie zaprojektowana do słupów oświetleniowych, słupów monoblokowych, wysokich masztów i słupów komunikacyjnych 5G, a także do zwykłych słupów oświetleniowych

Specjalnie zaprojektowana do normalnych słupów oświetlenia ulicznego, słupów monoblokowych, wysokich masztów i słupów komunikacyjnych 5G.

Zakres średnic: 60~1100mm, grubość: 3~12mm

Zakres średnic 60~1100mm, zakres grubości 3~12mm

Zakres zastosowania: nadaje się do automatycznego spawania wzdłużnego dużych słupów, słupów 5G, słupów energetycznych, wysokich masztów, a także do zwykłych słupów oświetleniowych.

Zakres zastosowania: odpowiedni do automatycznego spawania wzdłużnego słupów o średniej długości, takich jak słupy 5G, słupy monoblokowe, wysokie maszty i normalne słupy oświetlenia ulicznego.

Ta maszyna jest zwykle odpowiednia do spawania wielokątnych i stożkowych słupów o średniej wielkości, szczególnie nadaje się do słupów z jednym lub dwoma szwami. Ta spawarka to automatyczna linia spawalnicza, wózek jest wyposażony w silnik o regulowanej prędkości, który może ciągnąć słup do ruchu. Siłownik hydrauliczny powoduje, że koło dociskowe zaciska słup i spawa jednocześnie.

Ta maszyna jest zwykle odpowiednia do spawania wielokątnych i stożkowych słupów o średniej wielkości, szczególnie nadaje się do słupów, które mają tylko jeden lub dwa szwy. Jest to automatyczna linia spawalnicza. Wózek jest wyposażony w silnik o regulowanej prędkości, który może ciągnąć słup do ruchu. Siłownik hydrauliczny powoduje, że koło dociskowe zaciska słup i spawa jednocześnie.

Cechy własne: Cechy zastrzeżone

• Automatyczna regulacja CNC, system CNC, wraz ze zmianą średnicy słupa, automatycznie reguluje ciśnienie, automatycznie reguluje położenie docisku, automatycznie dopasowuje prędkość i położenie podawania, utrzymuje szew spawalniczy zawsze w stanie zamkniętym, aby zapewnić płynne spawanie.
• Zapewnia, że na podstawie kwalifikacji poprzedniego procesu, po spawaniu, szew słupa nie jest skręcony, a po drugiej stronie maszyny nie ma potrzeby, aby personel podważał i skręcał pręt, aby wyśrodkować szew.
• Napęd słupa jest sterowany przez konwersję częstotliwości, z funkcją zatrzymania hamulca elektrycznego, aby zapewnić stabilność spawania głowicy i ogona. Od głowicy do ogona, prawie nie ma pozostawionej długości niespawanej, nie ma potrzeby ręcznego uzupełniania spawania na końcu o długości 100~200 mm.
• Napęd słupa jest sterowany przez konwersję częstotliwości, z funkcją zatrzymania hamulca elektrycznego, aby zapewnić stabilność spawania głowicy i ogona, ten system może spawać słup od małego końca do dolnego końca na całej powierzchni i prawie nie pozostawia długości poza spawaniem. W ten sposób zmniejsza się ręczna praca w następnym procesie.
• Liczba rolek dociskowych wynosi 3 zestawy, zaletą jest zmniejszenie nacisku rolek na powierzchnię słupa, powierzchnia jest piękna, zmniejsza wpływ śladów docisku, a jednocześnie nadaje się do produkcji ośmiokątnych słupów, wielokątnych słupów i stożkowych słupów. Może być równa średnica lub stożkowa.
• Wózek może szybko powrócić do ustawionej pozycji, bez konieczności ręcznego pchania, zmniejszając intensywność pracy operatorów.
• Wózek pchający z tyłu z pneumatycznym urządzeniem zaciskowym, jest prosty i szybki w porównaniu z zaciskiem ręcznym.
• Spawanie łukiem krytym + spawanie pulsacyjne, podwójne źródło zasilania.
• Strona rozładunku jest typu rolkowego, co jest wygodne dla załadunku i rozładunku oraz sprzyja automatyzacji materiałów w górę i w dół. Załadunek i rozładunek mogą odbywać się po tej samej stronie, aby operator uniknął ruchu na duże odległości. Operator musi tylko pracować w pozycji maszyny głównej, co znacznie zmniejsza intensywność pracy.
• Z urządzeniem prowadzącym z tyłu słupa, można je regulować adaptacyjnie. W praktycznej eksploatacji położenie szwu spawalniczego jest rzadko regulowane, co zmniejsza intensywność pracy operatorów.
• Poprzez kamerę zainstalowaną na głowicy maszyny, szew spawalniczy jest odbijany na ekranie panelu sterowania, co sprawia, że śledzenie szwu spawalniczego jest proste i łatwe oraz zmniejsza intensywność pracy operatora podczas monitorowania spawania.
• Samodzielnie opracowany system ciśnienia oleju i CNC, dzięki czemu spawany słup jest okrągły, a deformacja mała.
• Operator: 1 osoba.
• Rolka rozładunkowa, 5 zestawów (odpowiednia dla słupów 12m, 14m, 16m)
• Zgodnie z układem warsztatu kupującego, można dostarczyć maszyny o różnych kierunkach pracy.

• Dla specjalnych wymagań klientów, maszyna może być specjalnie zaprojektowana i wyprodukowana, aby sprostać różnym słupom na całym świecie.

Pozycje opcjonalne

1, System załadunku i rozładunku słupów oświetlenia ulicznego:

Po lewej stronie maszyny znajduje się stojak magazynowy, który może pomieścić 20~30 słupów (liczba ta zależy od wielkości słupów). Po zakończeniu spawania naciśnij przycisk, a słup oświetlenia ulicznego zostanie rozładowany na stojak magazynowy po prawej stronie maszyny, który może pomieścić 20 słupów (liczba ta zależy od wielkości słupów).

2, Laserowy system automatycznego śledzenia, laser do szwu, kamera do uzyskania zdjęć laserowych, oprogramowanie obliczeniowe do znalezienia pozycji szwu ze zdjęcia, wiadomość jest wysyłana do PLC, PLC będzie sterować serwomotorem, aby przesunąć palnik spawalniczy do pozycji szwu.

3, Funkcja zdalnej diagnostyki. Dostawca maszyny może pomóc klientowi w zdalnej diagnostyce usterek i zdalnej regulacji parametrów. Wygodne dla klientów, aby szybko wznowić produkcję.

4 Indukcja w celu zminimalizowania efektu banana spowodowanego spawaniem urządzenia, które zmniejszy efekt banana dla spawarki Wysokiej częstotliwości indukcyjna maszyna grzewcza, w tym korpus maszyny grzewczej i cewka grzewcza indukcyjna.

Maszyna składa się z następujących części:

• Długi stół roboczy do przesuwania wózka
• Główna rama bramowa
• System napędu wózka
• Rolka rozładunkowa, 5 zestawów
• Hydrauliczna część zaciskowa (w tym rolki zaciskowe, odpowiednie do słupów średniej wielkości)
• System spawania łukiem krytym, z systemem podawania drutu
• System odzyskiwania topnika
• Układ hydrauliczny
• System sterowania
• Rolka dociskowa, zgodnie z wymaganiami słupa klienta.

W tym:

1 zestaw odpowiedni do formy słupa monoblokowego, wysokiego masztu, słupa 5G.

1 zestaw odpowiedni do normalnych słupów oświetlenia ulicznego, minimalna średnica 60 mm (słupy okrągłe i stożkowe)

1 zestaw odpowiedni do normalnych słupów oświetlenia ulicznego, minimalna średnica 60 mm (słup ośmiokątny)

1 zestaw tylnych urządzeń zaciskowych odpowiednich do normalnych słupów oświetlenia ulicznego. (Zawiera małe narzędzie, odpowiednie do słupów o bardzo krótkiej długości, takich jak ramię o długości 1~2 metrów).

Parametr techniczny

1

Średnica słupa

60-1100mm

2
