Spawarka ze słupem świetlnym i maszyna do cięcia CNC RW-DC120/260

1 zestaw
MOQ
negocjowalne
Cena £
Spawarka ze słupem świetlnym i maszyna do cięcia CNC RW-DC120/260
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Technologia cięcia: Cięcie plazmą CNC
System ładowania: Automatyczny system pozycjonowania
Tworzywo: Stal, aluminium, Q235, A36, żelazo
Najwyższa średnica: 60-120mm
Typ ramienia: Pojedyncze ramię stożkowe, pojedyncze, trójramienne
Dolna średnica: 130-265mm
Podkreślić:

Maszyna spawalnicza ze stali o lekkim biegunie RW-DC120/260

,

Maszyna do cięcia CNC dla słupów świetlnych

,

Maszyna z gwarancją
Podstawowe informacje
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: CMC
Numer modelu: RW-DC120/RW-DC260
Zapłata
Szczegóły pakowania: Nagi
Czas dostawy: Według faktycznej sytuacji
Zasady płatności: T/T
Możliwość Supply: Zgodnie z wymaganiami
opis produktu
Spawarka CNC do spawania słupowego System robota 120-260 mm
Przegląd produktu

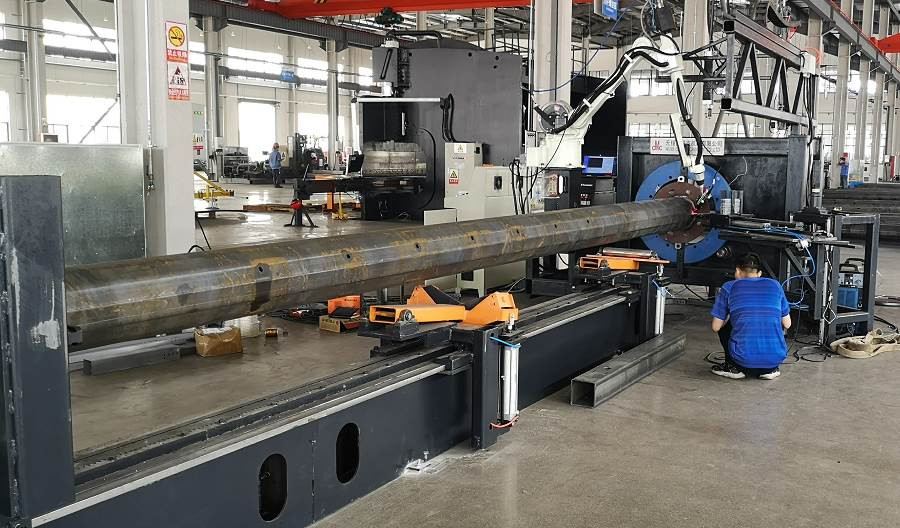

RW-DC120/260 to zintegrowany automatyczny system produkcyjny przeznaczony do produkcji stalowych słupów oświetleniowych. Łączy spawanie płyt podstawy, spawanie usztywnień i cięcie plazmowe CNC w jednym ciągłym procesie pracy. System nadaje się do produkcji słupów oświetleniowych stożkowych, okrągłych i ośmiokątnych, zapewniając wysoką wydajność produkcji i zmniejszoną obsługę ręczną.

Proces produkcyjny
  • Załadunek i pozycjonowanie słupów
  • Automatyczne wyrównanie płyty podstawy
  • Spawanie robotem szwów wewnętrznych i zewnętrznych
  • Automatyczne spawanie usztywnień
  • Cięcie drzwi plazmą CNC
  • Zakończono rozładunek słupów
Skład systemu
  • System spawania robotem przemysłowym Kawasaki
  • Źródło prądu spawalniczego Kemppi
  • System cięcia plazmowego Hypertherm
  • System sterowania CNC (Si Dafeng SF-2100S)
  • Automatyczny system obsługi i pozycjonowania słupów
  • Układ kontrolera wysokości napięcia łuku
Kluczowe funkcje
  • Jednoliniowa zautomatyzowana produkcja słupów oświetleniowych
  • Spawanie robotem zapewnia stabilną jakość szwu
  • Cięcie plazmowe CNC w celu precyzyjnego otwierania drzwi
  • Mniejsza obsługa ręczna i zależność od dźwigu
  • Produkcja ciągła do produkcji masowej
  • Nadaje się do słupów stożkowych, okrągłych i ośmiokątnych
Parametry techniczne
Parametr Specyfikacja
Zakres średnicy słupa 120-260mm
Maksymalna długość słupa 12-14 m
Zakres grubości 2,5-4,5 mm
Maksymalna nośność 150 kg
Prędkość jazdy 6-48 m3/godz
Źródło plazmy Hypertherm Powermax 45
Wydajność grubości cięcia Do 6mm
Cykl produkcyjny 10-15 minut/biegun
System spawalniczy

Robot spawalniczy zapewnia stabilną kontrolę łuku i stałą jakość spoiny dzięki komunikacji w czasie rzeczywistym pomiędzy robotem a źródłem prądu spawania. Obsługuje spawanie ze szwem okrągłym i spawanie żeber wzmacniających w konstrukcjach z płyty podstawowej.

Aplikacje
  • Słupy oświetlenia ulicznego
  • Systemy oświetlenia autostrad
  • Słupy infrastruktury miejskiej
  • Konstrukcje słupów przesyłowych mocy
  • Inteligentne systemy oświetlenia miejskiego
Zalety
  • Zintegrowana linia produkcyjna do spawania i cięcia
  • Zmniejszona intensywność pracy i wykorzystanie dźwigu
  • Wysoki stopień automatyzacji przy produkcji masowej
  • Stabilna wydajność spawania robotycznego
  • Szybszy cykl produkcyjny i układ oszczędzający miejsce
Układ systemu
Light pole welding CNC cutting machine system layout diagram
Detailed view of light pole welding and cutting machine components
Szczegółowe dane techniczne
NIE. Przedmiot Parametr
1 Min. średnica słupa lub pręta okrągłego 120mm
2 Maksymalna średnica słupa lub pręta okrągłego 260 mm
3 Maks. długość słupa lub pręta okrągłego 12 ~ 14 m
4 Słup lub pręt okrągły min. grubość 2,5 mm
5 Słup lub pręt okrągły max. grubość 4,5 mm
6 Maksymalna waga słupa lub pręta okrągłego 150 kg
7 Prędkość jazdy 6 ~ 48 m/h, regulowana, ze sterowaniem AC Servo
8 Prędkość spawania Prędkość referencyjna 5 ~ 7 minut/sztukę
9 Maks. odległość cięcia od dołu, oś X 1500mm
10 Źródło plazmy Hypertherm Powermax 45 Odpowiedni max. grubość: 6 mm (wyprodukowano w USA)
11 Maksymalna grubość do wykonywania otworów i cięcia wysokiej jakości W oparciu o źródło plazmy. Zwiększony standard i opcja
12 Maksymalna prędkość cięcia W oparciu o źródło plazmy (w przypadku jednych drzwi elektrycznych ze zwykłym słupem świetlnym czas cięcia wynosi około 30 ~ 40 sekund)
13 systemu CNC Si Dafeng(SF-2100S)
14 OPROGRAMOWANIE DO NASTĘPOWANIA Inteligentne gniazdo
15 Palnik do cięcia plazmowego CNC 1 zestaw
16 Kontroler wysokości napięcia łuku ZDROWIE HP105
17 wysokość URZĄDZENIA Urządzenie do przenoszenia wysokości palnika plazmowego, 1 zestaw
18 Szybkość produkcji dla jednego bieguna 10~15 minut Łącznie z załadunkiem i rozładunkiem W zależności od rozmiaru słupa
Często zadawane pytania
Do czego służy spawarka do słupów oświetleniowych i maszyna do cięcia CNC?
Służy do zautomatyzowanej produkcji stalowych słupów oświetleniowych, łączenia spawania płyty podstawy, spawania usztywnień i cięcia plazmowego drzwi CNC w jednym ciągłym procesie.
Jakie rodzaje słupów oświetleniowych może przetwarzać ta maszyna?
Maszyna nadaje się do stożkowych, okrągłych i ośmiokątnych stalowych słupów oświetleniowych o różnych rozmiarach, w zależności od wymagań produkcyjnych i konfiguracji oprzyrządowania.
Jaki system cięcia jest używany do obróbki otworów drzwiowych?
W systemie zastosowano źródło cięcia plazmowego Hypertherm, które umożliwia precyzyjne i szybkie wycinanie elektrycznych otworów drzwiowych oraz innych niestandardowych kształtów zaprojektowanych za pomocą oprogramowania CNC.
