Name: Giętarka CNC z podwójnym zawieszeniem do 14-metrowego stożkowego ośmiokątnego słupa latarni ulicznej
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Tonaż gięcia pojedynczej jednostki: 400 ton, łącznie tandem 800 ton

Długość przetwarzania pojedynczego stołu roboczego: 7000 mm, całkowita długość połączenia 14000 mm

Wyposażony model sterownika CNC: Delem DA53T (Holandia)

Konfiguracja mocy silnika głównego napędu: Silnik z podwójną pompą 2×30 kW

Odpowiedni przedmiot do obróbki: Stożkowy / ośmiokątny słup latarni ulicznej i wysoki maszt

Wspieranie typu formy formującej: 7-krotne formowanie stożkowej formy o podwójnym stożku

Kolor powierzchni: Możliwość dostosowania

Kierunek: Możliwość dostosowania

Podstawowe informacje

Miejsce pochodzenia: Wuxi, Chiny

Nazwa handlowa: CMC

Numer modelu: 2-WE67K-400/7000

Zapłata

Szczegóły pakowania: Nadaje się do transportu kontenerowego

Czas dostawy: 90 dni

Zasady płatności: T/T, akredytywa

Możliwość Supply: Zgodnie z wymaganiami

Galeria

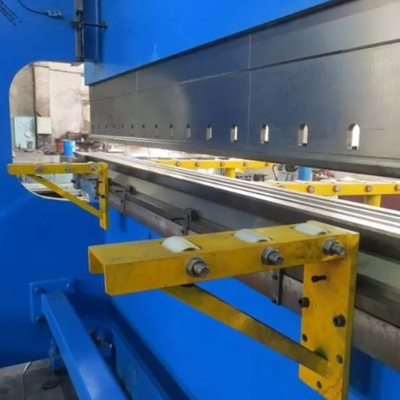

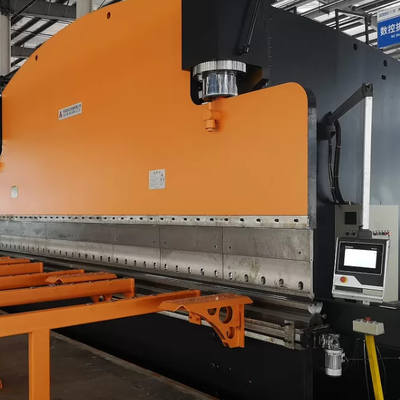

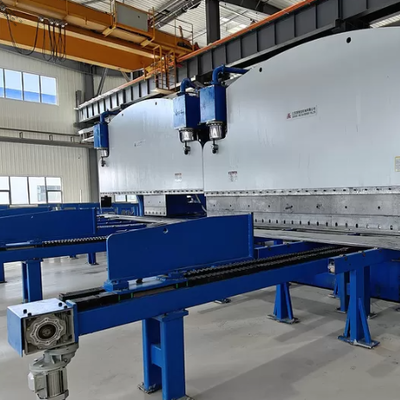

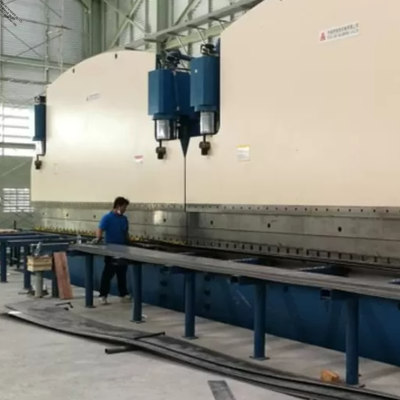

Giętarka CNC z podwójnym zawieszeniem do 14-metrowego stożkowego ośmiokątnego słupa latarni ulicznej

opis produktu

1. Tabela szybkiego przeglądu

Przedmiot	Bliższe dane
Nazwa produktu	Hydrauliczna prasa krawędziowa CNC Tandem / maszyna do gięcia słupów świetlnych z podwójnym zawieszeniem
Model	2-WE67K-400/7000
Aplikacja podstawowa	Wyginane słupy oświetlenia ulicznego, słupy ośmiokątne, stożkowe słupy stożkowe i słupy z wysokim masztem autostradowym
Pochodzenie	Jiangsu, Chiny
MOQ	1 zestaw
Standardowe napięcie	380 V 50 Hz, konfigurowalne
Klient docelowy	Fabryka produkująca słupy oświetleniowe, linia do produkcji stalowych monopoli
Główna konfiguracja	System CNC Delem DA53T, części Schneider Electric

2. Wprowadzenie produktu

2-WE67K-400/7000 hydrauliczna prasa krawędziowa CNC z podwójnym podnośnikiem składa się z dwóch 400-tonowych pojedynczych giętarek pracujących synchronicznie, całkowita efektywna długość gięcia sięga 14 metrów, specjalnie dostosowana do długich, stożkowych słupów oświetlenia ulicznego, słupów ośmiokątnych i dużych słupów o wysokim maszcie. Wyposażony w holenderski sterownik CNC Delem DA53T ze sterowaniem osią Y1/Y2 i mechanicznym systemem kompensacji ukoronowania stołu. główne części elektryczne francuskiej firmy Schneider, wszystkie akcesoria światowej sławy marki gwarantują stabilną, długoterminową pracę. Obsługa wielu niestandardowych form do gięcia słupów świetlnych, system rozładunku bocznego, linia do automatycznego podawania płyt i funkcja zdalnej diagnostyki usterek, pełny zestaw rozwiązań do produkcji słupów lamp.

3. Pełna tabela parametrów technicznych

NIE.	Przedmiot	Jednostka	Wartość parametru
1	Typ maszyny	-	Wielomaszynowa, elektrohydrauliczna, synchroniczna prasa krawędziowa CNC w układzie tandem
2	Nominalna siła robocza	Tona	2×400
3	Długość pojedynczego stołu roboczego	mm	7000, całkowita długość połączenia 14000
4	Odległość między dwiema ramkami	mm	5600
5	Głębokość gardła	mm	950
6	Maksymalna wysokość otwarcia	mm	970
7	Udar Ram	mm	320
8.1	Szybkie zmniejszanie prędkości	mm/s	60
8.2	Robocza prędkość gięcia	mm/s	7
8.3	Prędkość powrotu	mm/s	60
9	Moc silnika pompy głównej	kW	2×30
10	Kontroler CNC	-	Delem DA53T (Holandia), oś Y1/Y2 + mechaniczny system koronowania
11	Wynagrodzenie stołowe	-	Mechaniczny system koronowania
12	Marka uszczelki cylindra	-	znana marka
13	Marka zaworu hydraulicznego	-	znana marka niemiecka
14	Marka pompy hydraulicznej	-	Marka USA
15	Marka enkodera liniowego	-	FAGAR, Hiszpania
16	Główne komponenty elektryczne	-	Schneidera, Francja
17	Masa netto pojedynczej maszyny	kg	50000, łącznie 100000 kg
18.1	Całkowite wymiary pojedynczej maszyny dł. × szer. × wys	mm	7200×2710×5696
18.2	Wysokość podłogi nad ziemią	mm	4500
18.3	Całkowita długość z bocznym urządzeniem rozładunkowym	mm	17500
18.4	Całkowita szerokość z przednim wspornikiem materiału	mm	4040
19	Eksportuj sposób pakowania	-	Zdemontowane opakowanie dzielone do transportu morskiego

4. Lista standardowych i opcjonalnych narzędzi i akcesoriów

Kategoria	Bliższe dane
z	1 zestaw górnego uchwytu narzędziowego o grubości 18 mm do słupa oświetlenia ulicznego, całkowita długość formy 14 m
Opcja 1	Ośmiokątna forma przeznaczona do słupów oświetleniowych, zwężana ośmiokątna forma o średnicy min. OD 60 mm, długość 14 m
Opcja 2	Zestaw matryc dolnych Multi-V do słupów ośmiokątnych i masztów wysokich, specyfikacja 150×150, długość 14m
Opcja 3	7-krotne formowanie stożkowej formy słupowej o podwójnym stożku Stosunek stożka: 11/1000 (Φ60 ~ 236) i 13/1000 (Φ60 ~ 268) Odpowiednia grubość ścianki słupa: 3 ~ 4 mm, konstrukcja dzielona w przekroju, całkowita długość formy 16 m
Standardowy pomocnik	2 zestawy stożkowych górnych wsporników formy o długości 6,5 m dla obu stron górnego uchwytu
Opcja 5	System rozładunku bocznego słupa świetlnego typu pchającego
Opcja 6	Zdalna diagnostyka usterek i funkcja zdalnej regulacji parametrów
Opcja 7	W pełni automatyczny system produkcji gięcia słupów oświetleniowych Zawiera wózek na płyty, żuraw załadunkowy, boczny regał rolkowy, system podawania CNC, urządzenie pozycjonujące, przedłużony regał rozładunkowy i gotową ramę do przechowywania słupów
Opcja 8	Kompletny zestaw części zamiennych do prasy krawędziowej o nacisku 400 ton

5. Tabela podstawowych zalet wydajnościowych

Punkt wydajności	Szczegółowy opis zalet
Sterowanie synchroniczne z podwójną osią Y	Liniowe linijki kratowe zainstalowane po obu stronach siłownika w celu uzyskania sygnału zwrotnego położenia w czasie rzeczywistym, dokładne sterowanie dwoma cylindrami hydraulicznymi
Wysoka sztywna rama integralna	Konstrukcja spawana składająca się ze zbiornika oleju, stołu roboczego, obudów bocznych i siłownika, o dużej nośności i odporności na odkształcenia
Elektrohydrauliczny układ proporcjonalnej synchronizacji	Zastosuj niemiecki zawór proporcjonalny, stabilną reakcję, małe tarcie mechaniczne, ciągłą stabilną siłę wyjściową
Niezależny projekt instalacji krat	Czujniki rastrowe zamocowane na wsporniku w kształcie litery C zamiast na ramie bocznej, na dane pomiarowe nie ma wpływu ugięcie ramy podczas zginania
Synchroniczne sterowanie podwójnym połączeniem maszyny	Przełącz na tryb tandem na głównym panelu maszyny, Delem CNC ujednolica dwa sygnały maszyny, precyzyjnie steruje szybkim opuszczaniem, zmianą prędkości, prędkością zginania i powrotu dla połączenia synchronicznego
Inteligentny system CNC Delem	Wielojęzyczny interfejs operacyjny, automatyczne obliczanie tonażu zginania, punktu martwego i pozycji zmiany prędkości; Ramię podporowe o niewielkim nachyleniu dla specjalnych wymagań dotyczących zginania
Kompletny pomocniczy system prowadzenia i równoważenia	Dopasuj wymagania dotyczące długiego przedmiotu obrabianego i gięcia mimośrodowego, gwarantując jednolitą precyzję gięcia na całej długości płyty
Mechaniczna kompensacja zwieńczenia stołu	Automatycznie kompensuj ugięcie stołu roboczego pod dużym obciążeniem, zapewniając stałą precyzję formowania gotowych słupów
Odporny na zużycie siłownik hydrauliczny	Obróbka cieplna z hartowaniem powierzchni, dobra smarowność, długa żywotność i niski wskaźnik awaryjności

6. Tabela dopasowywania aplikacji

Typ przedmiotu obrabianego	Cel przetwarzania
Zwężający się słup latarni ulicznej	Gięcie długich blach, jednoetapowe formowanie dla słupów o długości 14m
Ośmiokątny słup lampy	Specjalne ośmiokątne formowanie form, jednolita precyzja kąta
Wysoki słup masztu autostrady	Gięcie łączników o dużym obciążeniu dla słupów o grubych ściankach o dużych rozmiarach
Stożkowy monopol / słup komunikacyjny 5G	Dopasowanie formy do formowania z podwójnym stożkiem i 7 przejściami

7. Tabela wsparcia serwisu posprzedażnego

Przedmiot usługi	Konkretna treść
Okres gwarancji	12 miesięcy pełnej gwarancji na maszynę; 24 miesiące na zawór hydrauliczny, pompę, silnik i system CNC
Dostawa części zamiennych	Długoterminowe dostawy oryginalnych, wrażliwych części zamiennych po kosztach fabrycznych
Służba zagraniczna	Inżynierowie dostępni do instalacji za granicą, uruchomienia i szkolenia operatorów
Wsparcie online	Całodobowa pomoc wideo i zdalna diagnostyka online (fabrycznie zainstalowana opcjonalna funkcja)
Załączone dokumenty	Pełna instrukcja obsługi w języku angielskim, samouczek dotyczący parametrów gięcia i film z obsługi

8. Często zadawane pytania

Pytanie	Odpowiedź
1. Jaka jest maksymalna długość gięcia, jaką może obsłużyć ta tandemowa prasa krawędziowa?	Dwie maszyny o średnicy 7000 mm pracują synchronicznie, całkowita efektywna długość gięcia sięga 14 metrów, idealnie pasują do długich słupów latarni ulicznych i wysokich masztów.
2. Jakie podstawowe części marki wykorzystuje ta maszyna do gięcia?	Główny system CNC to Holandia Delem DA53T, enkoder liniowy Hiszpania FAGAR, części elektryczne Francja Schneider, wszystkie znane na całym świecie najlepsze marki.
3. Czy ta maszyna może formować stożkowe i ośmiokątne słupy oświetleniowe?	Tak, dostarczamy dopasowane formy dzielone przekrojowo do słupów ośmiokątnych i słupów stożkowych o podwójnym stożku 7-krotnym, zakres grubości ścianek 3–4 mm do produkcji słupów lamp.
